Aktivita 8 Príprava učebných textov v predmetoch základy elektrotechniky, rozvody elektrickej energie, využitie elektrickej energie, elektrické stroje a prístroje, elektrotechnické materiály pre učebný odbor elektromechanik. Ing. Miroslav Púpala. 6. Poistky.
E N D

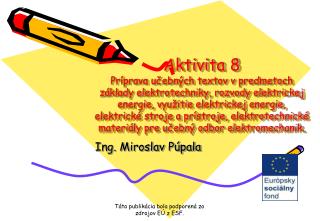

Aktivita 8Príprava učebných textov v predmetoch základy elektrotechniky, rozvody elektrickej energie, využitie elektrickej energie, elektrické stroje a prístroje, elektrotechnické materiály pre učebný odbor elektromechanik. Ing. Miroslav Púpala Táto publikácia bola podporená zo zdrojov EÚ z ESF.
6. Poistky 6.1 Charakteristika a rozdelenie poistiek Poistka je elektrický prístroj, ktorý sa používa v rozvodných zariadeniach na istenie elektrických obvodov proti účinkom nadprúdov. Poistka predstavuje zámerne vytvorené najslabšie miesto elektrického obvodu. Pôsobí jednorázovo tak, že pri preťažení sa pretaví tavný vodič a po zániku elektrického oblúka sa istený obvod preruší. Pri malých nadprúdoch pôsobia nespoľahlivo, preto sa používajú na istenie vedení proti väčšiemu preťaženiu a skratu. Následne istia stroje, prístroje a spotrebiče pripojené na toto vedenie. Poistky podľa konštrukcie delíme na: a) závitové poistky; b) nožové – výkonové poistky; c) prístrojové poistky. Táto publikácia bola podporená zo zdrojov EÚ z ESF.
6.2 Popis vyhotovenia a využitie poistiek a) závitové poistky Skladajú sa z týchto hlavných častí: - poistkový spodok Slúži na zabezpečenie pripojenia pripojovacieho a isteného vodiča. Je v ňom uložený vymedzovací krúžok, spodný kontakt a kontaktná objímka so závitom. - vymedzovací krúžok Jeho úlohou je zamedziť použitie poistkovej vložky na väčší menovitý prúd ako je v obvode potrebný. Je farebne označený: - ružová 2 A - modrá 20 A - strieborná 80 A - hnedá 4 A - žltá 25 A - červená 100 A - zelená 6 A - čierna 35 A - červená 10 A - biela 50 A - šedá 16 A - medená 63 A Táto publikácia bola podporená zo zdrojov EÚ z ESF.
- poistková vložka Skladá sa z dutého, valcového keramického telieska, ktoré je naplnené kremenným pieskom. Na koncoch sú kontakty prepojené tavným drôtikom. Vo vnútri je ešte prídržný drôtik, ktorý je spojený s ukazovateľom stavu poistky – terčíkom. Ukazovateľ má farbu, ktorá zodpovedá menovitému prúdu. Spodný kontakt má taký priemer, aby vošiel do správneho vymedzovacie krúžku, čo znemožňuje zámenu poistkovej vložky. Poistková vložka môže byť: - normálna; - pomalá (označená ulitou); - so zvýšenou skratovou odolnosťou. - poistková hlavica Sú určené na držanie vložky v poistkovom spodku a na vedenie prúdu medzi vložkou a spodkom. Podľa veľkosti styčného závitu ich delíme na: - normálne E 16, E 27, E 33; - otrasuvzdorné E 27, E 33. Táto publikácia bola podporená zo zdrojov EÚ z ESF.
b) nožové – výkonové poistky; Majú schopnosť vypínať skratové prúdy: - do 100 kA pri striedavom napätí 500 a 660 V; - do 50 kA pri jednosmernom napätí do 220 V. Skladajú sa z: - poistkovej tavnej vložky, ktorá je vybavená vizuálnym ukazovateľom stavu. Vložka môže byť: - gG ochrana káblov a vedení v plnom rozsahu; - gM ochrana motorových obvodov v plnom rozsahu; - gB istenie banských zariadení v plnom rozsahu; - gTr ochrana transformátorov v plnom rozsahu; - aM istenie ochranných vypínačov v čiastočnom rozsahu; - aR ochrana polovodičových súčiastok v čiastočnom rozsahu. - poistkový spodok, ktorý umožňuje ľahkú výmenu vložky aj pod napätím, bez vypnutia isteného obvodu pomocou poistkového držadla. Táto publikácia bola podporená zo zdrojov EÚ z ESF.
Používajú sa aj valcové poistkové vložky s vypínacou schopnosťou 50 a 120 kA. Majú ampérsekundovú charakteristiku gG, aM. Na výmenu sa používajú manipulačné kliešte. Pre istenie polovodičov sa používajú obmedzovacie poistky s rýchlou charakteristikou gR, aR. Táto publikácia bola podporená zo zdrojov EÚ z ESF.
c) prístrojové poistky Chránia prístroje, napr. napájacie zdroje, rozhlasové alebo meracie prístroje pred preťažením a skratom. Skladajú sa z: - držiaku poistky; - tavnej vložky; - hlavice. Rúrková tavná vložka môže byť zo skla alebo keramiky. Je pre napätia 250, 500 a 1000 V striedavých a prúdy od 0,08 A do 4 A. Označenie a použitie prístrojových poistiek: - superrýchla čierny krúžok FF polovodičové súčiastky, digitálne prístroje, stmievače - rýchla červený F - stredne pomalé žltý M analógové meracie nn prístroje - pomalé modrý T transformátory, malé motory - super pomalé šedý TT prístroje s veľkým záberovým prúdom Táto publikácia bola podporená zo zdrojov EÚ z ESF.
