  1. الدرس الحادي عشر الاثنين 17/ 12 / 1434هـ الكهرومغناطيسية

  2. الاهداف المفردات

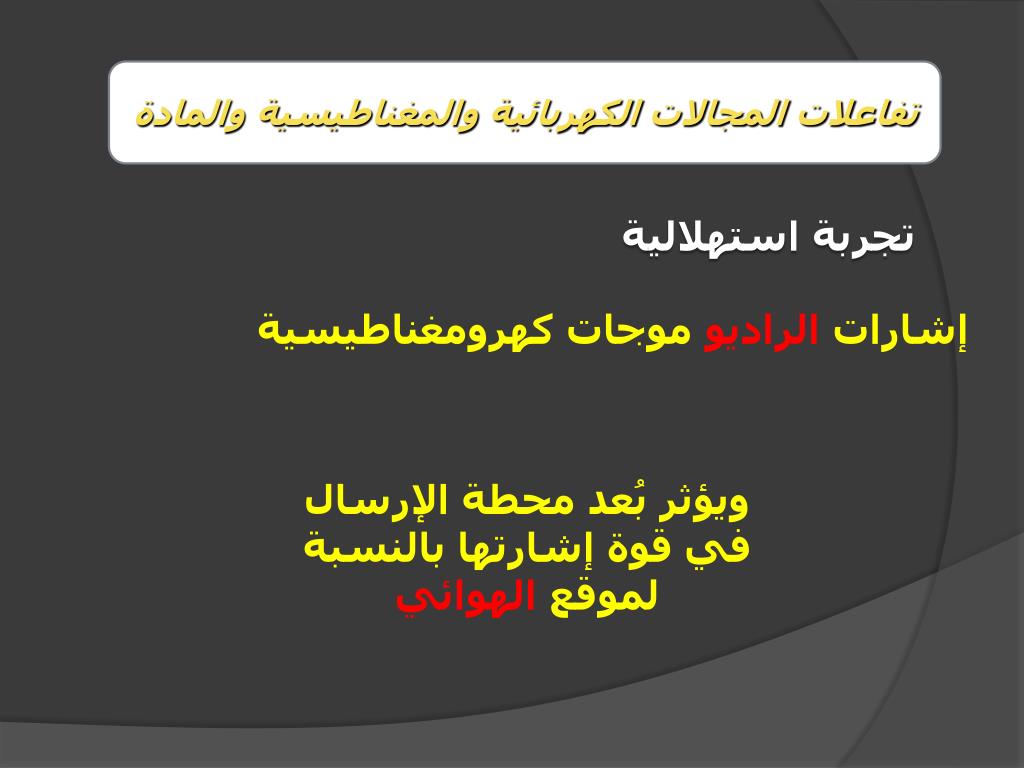

  3. تفاعلات المجالات الكهربائية والمغناطيسية والمادة • تجربة استهلالية إشارات الراديو موجات كهرومغناطيسية • ويؤثر بُعد محطة الإرسال في قوة إشارتها بالنسبة لموقع الهوائي

  4. من أنواع الموجات الكهرومغناطيسية التي تبث عبر الهواء لتزويدك بأشكال مختلفة من الاتصالات منها المذياع والتلفاز : (1) موجات الراديو القصيرة (2) موجات الميكرويف (3) إشارة التلفاز (UHF) و (VHF)

  5. جميع هذه الموجات تتكون من مجالات كهربائية ومغناطيسية تنتشر في الفضاء ومفتاح فهم سلوك هذه الموجات هو فهم طبيعة الإلكترون لأن الموجات الكهرومغناطيسية تنتج عن مسارعة الإلكترونات تبث هذه الموجات وتلتقط بوساطة الهوائيات وهي أدوات مصنوعة من مواد تحتوي على إلكترونات أيضاً

  6. كتلة الالكترون اكتشف العالم روبرت مليكان من تعليق قطرة زيت مشحونة داخل مجال كهربائي وموازنتها فيه ليتمكن من تحديد شحنة الإلكترون (q) وهي تساوي : 1.602x10-19 c

  7. تمكن العالم البريطاني تومسون من تحديد نسبة شحنة الإلكترون إلى كتلته (q/m) و بذلك تمكن من حساب كتلة الإلكترون

  8. تجربة تومسون مع الإلكترونات استخدم انبوب أشعة المهبط : وهو جهاز يولد حزمة إلكترونات

  9. نتائج تجربة تومسون يمكن تعديل المجالين الكهربائي والمغناطيسي بحيث تسلك حزمة الإلكترونات مساراً مستقيماً دون انحراف : القوة الكهربائية = القوة المغناطيسية FB = FE Bqv = qE Eq Bq E B V = ___ = ___ m = 9.11x10-31 kg

  10. تجربة تومسون مع البروتونات باستخدام هذه التقنية أمكن حساب كتلة البروتون والتي تساوي : 1.67x10-27 kg • استخدم تومسون أنبوب أشعة المهبط أيضاً لتحديد نسبة شحنة الأيونات الموجبة إلى كتلتها ولتحديد كتل الأيونات الثقيلة المنتجة بعد انتزاع الإلكترونات من الغازات مثل (الهيليوم والنيون والأرجون)

  11. مثال 1 ص 78

  12. تمرين 2 ص 78

  13. الدرس الثاني عشر الاثنين 1434/12/18هـ

  14. مطياف الكتلة

  15. العنوان الحركة على خط مستقيم مطياف الكتلة : هو الجهاز المماثل لأنبوب أشعة المهبط لتومسون والذي يستخدم لدراسة النظائر وقياس النسبة بين الأيون الموجب وكتلته (q/m) بدقة

  16. نتائج مطياف الكتلة

  17. العنوان الحركة على خط مستقيم النتائج لحساب نصف القطر (r) لمسار الأيون : Bqv = mv2/r mv Bq r = ___

  18. العنوان الحركة على خط مستقيم النتائج لحساب سرعة الأيون غير المنحرف : KE = ½ mv2 = qV 2qV m v = ___

  19. العنوان الحركة على خط مستقيم النتائج بتعويض قيمة (v) في معادلة (r) : r = m/qB 2qV/m = 1/B 2Vm/q 2mV q Br = ____

  20. العنوان الحركة على خط مستقيم النتائج نسبة شحنة الأيون إلى كتلته في مطياف الكتلة : q m 2V B2r2 ___ = ______

  21. مثال 2 ص 81

  22. تحليل النظائر

  23. تطبيقات أخرى لمطياف الكتلة

  24. (1) لفحص عينة من اليورانيوم إلى النظائر المكونة لها (2) لإلتقاط وتحديد أثر كميات الجزيئات في عينة ما (وهذا التطبيق يستخدم على نظاق واسع في علوم البيئة والعلوم الجنائية )

  25. تمرين 12 ص 82
