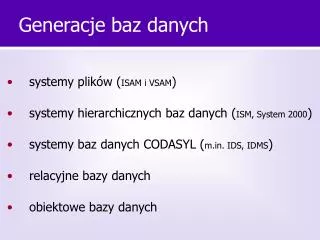

  1. Generacje baz danych • systemy plików (ISAM i VSAM) • systemy hierarchicznych baz danych (ISM, System 2000) • systemy baz danych CODASYL (m.in. IDS, IDMS) • relacyjne bazy danych • obiektowe bazy danych

  2. Wady dotychczasowych rozwiązań •zbyt prosty model danych (szczególnie relacyjny), • proste typy danych (integer, string), • System Zarządzania Bazą Danych nie oferuje mechanizmów do reprezentacji np. związków agregacji i zarządzania nimi, • zbyt wolne działanie systemów baz danych z programami użytkowymi wymagającymi szybkich i skomplikowanych obliczeń (programy symulacyjne), • brak narzędzi do reprezentowania i zarządzania temporalnymi aspektami baz danych (m.in.: pojęciem czasu, wersjami obiektów i schematu).

  3. Wymagania stawiane bazom danych piątej generacji • zachowanie wszystkich użytecznych cech, charakteryzujących relacyjne bazy danych (zapytania, automatyczna optymalizacja zapytań, sterowanie współbieżnością,...), • reprezentowanie i posługiwanie się złożonymi, zagnieżdżonymi obiektami, • definiowanie dowolnych typów danych i operowanie nimi, • reprezentowanie i zarządzanie zmianami w bazie danych (wersje obiektów, wersje schematów), • reprezentowanie i operowanie pojęciami hierarchii i agregacji; • zarządzanie długotrwałymi transakcjami.

  4. Obiektowy model danych Jest modelem danych, którego podstawą są pojęcia obiektowości, m.in.: obiekt, klasa, dziedziczenie, hermetyzacja Prace nad ustandaryzowaniem pojęć obiektowych w dziedzinie baz danych prowadzone są m.in.: przez ODMG (ang. Object Database Management Group). Standard zaproponowany przez ODMG stworzony został w oparciu o trzy istniejące standardy dotyczące: • baz danych (SQL-92), • obiektów (OMG), • obiektowych języków programowania (ANSI).

  5. Podstawowe pojęcia obiektowego modelu danych reprezentuje sobą konkretny pojedynczy byt (książkę, osobę, samochód), charakteryzowany poprzez opis stanu (atrybuty obiektu) i zachowania tego bytu (metody obiektu) • obiekt • tożsamość obiektu • trwałość • klasa (hierarchia klas) • dziedziczenie • hermetyzacja • agregacja

  6. Podstawowe pojęcia Obiekt Przykład obiektu Wypłać Wpłać KONTO Porównaj podpis Numer123-4321 Nalicz WłaścicielJan Nowak Zlikwiduj procent konto UpoważnionyEwa Nowak SaldoZł34567 Zmień Sprawdź upoważnienie .... stan Upoważnij

  7. Podstawowe pojęcia obiektowego modelu danych to taka własnośćobiektu, która pozwala odróżnić go od każdego innego obiektu • obiekt • tożsamość obiektu • trwałość • klasa (hierarchia klas) • dziedziczenie • hermetyzacja • agregacja zdolność do istnienia obiektów poza czasem działania systemu zarządzania bazą danych

  8. Podstawowe pojęcia obiektowego modelu danych miejsce przechowywania tych informacji dotyczących obiektów (tzw. inwariantami obiektów), które są dla nich niezmienne, wspólne lub dotyczą całej ich populacji • obiekt • tożsamość obiektu • trwałość • klasa (hierarchia klas) • dziedziczenie • hermetyzacja • agregacja miejsce przechowywania (specyfikacji i definicji) takich cech grupy podobnych obiektów, które są dla nich niezmienne: atrybutów, metod, ograniczeń dostępu, dozwolonych operacji na obiektach

  9. Konstrukcja kodu klasy w pseudojęzyku programowania typ rekordu (parametry obiektu) Konstruktor (tworzenie nowego obiektu) Metody (aktywność obiektu) • KlasaPracownik { • numer PESEL; • tekst(30) Nazwisko; • tekst(20) Imię; • tekst(30) Stanowisko; • Pracownik (numer p, tekst n, tekst i, tekst s) { • PESEL = p; • Nazwisko = n; • Imię = i; • Stanowisko = s; • } • dodaj() {zapisz_na_listę_pracowników();} • usuń() {usuń_z _listy_pracowników();} • }

  10. Wywołanie konstruktora – tworzenie jednostkowego wystąpienia danej klasy (czyli obiektu) Pracownik jn = new Pracownik (11120903034, „Nowak”, „Jan”, „lekarz”); (...) Pracownik ak = new Pracownik (11120903034, „Kowalski”, „Adam”, „szef”); referencja do tworzonego obiektu konstruktor – generacja jednostkowego wystąpienia klasy – obiektu

  11. Podstawowe pojęcia obiektowego modelu danych • obiekt • tożsamość obiektu • trwałość • klasa (hierarchia klas) • dziedziczenie • hermetyzacja • agregacja tworzenie klas na podstawie klas już istniejących

  12. Dziedziczenie – LSP (Liskov's Substitutability Principle) – zasada zamienialności Zasada zamienialności głosi, żew każdym miejscu programu, gdzie może być użyty pewien obiekt klasy K, może być także użyty obiekt, którego klasą jest podklasa klasy K.

  13. Ekstensja Nazwany zbiór obiektów aktualnie należących do danej klasy

  14. Ekstensja OSOBA Nazwisko RokUr Wiek() OSOBA Nazwisko Kowalska RokUr 1975 Ekstensja klasy OSOBA OSOBA Nazwisko Nowak RokUr 1951 OSOBA Nazwisko Abacki RokUr 1948 OSOBA Nazwisko Babacki RokUr 1940 PRACOWNIK Zarobek Dział ZarobekNetto() ZmieńZarobek(...) PRACOWNIK Nazwisko Abacki RokUr 1948 Zarobek 2500 Dział zabawki PRACOWNIK Nazwisko Nowak RokUr 1951 Zarobek 2000 Dział zabawki PRACOWNIK Nazwisko Babacki RokUr 1940 Zarobek 3000 Dział sprzedaż Ekstensja klasy PRACOWNIK Uwaga! Różne ekstensje mogą mieć wspólne części

  15. Podstawowe pojęcia obiektowego modelu danych • obiekt • tożsamość obiektu • trwałość • klasa (hierarchia klas) • dziedziczenie • hermetyzacja • agregacja zamknięcie pewnego zestawu bytów programistycznych w "kapsułę" (obiekt, klasę moduł, etc.) o dobrze określonych granicach

  16. Hermetyzacja ortogonalna Dowolna własność obiektu (atrybut, metoda) może być prywatna lub publiczna Zewnętrzna struktura obiektu Wewnętrzna struktura obiektu PRACOWNIK PRACOWNIK NAZWISKO Nowak ROK_UR 1951 NAZWISKO Nowak ZAROBEK 2500 DZIAŁ Zabawki DZIAŁ Zabawki ZarobekNetto() {...}; Podatek(){...}; ZarobekNetto() ZmieńZarobek(...) {...}; ZmieńZarobek(...) Wiek(){ return RokBież - ROK_UR }; Wiek()

  17. Podstawowe pojęcia obiektowego modelu danych • obiekt • tożsamość obiektu • trwałość • klasa (hierarchia klas) • dziedziczenie • hermetyzacja • agregacja związek pomiędzy klasami obiektów, modelujący stosunek całości do jej części

  18. Przykłady - dziedziczenie i agregacja • CKsiążka • int miISBN; • PtString msTytul; • double mdCena • CLektura • int miNrKlasy; • int miCzyObow; • CAutor *mAutor; CAutor PtString msImie PtString msNazwisko

  19. Przykłady - hierarchia klas COsoba msPesel char[12] msImie PtString msNazwisko PtString CAbstrPrac miNrP int mJezyki cset<PtString> CPracownik mdPensja double miEtat tTypEtatu mtDataZatrudnienia PtDate mtDataZwolnienia PtDate CStazysta mdPlaca double mtDataPoczStaz PtDate mtDataKonStaz PtDate CZleceniobiorca mdStawka double

  20. Obiektowa baza danych •Zbiór obiektów, ich stan, zachowanie się i związki występujące między nimi, określone zgodnie z obiektowym modelem danych • Zorientowany obiektowo system, który umożliwia zarządzanie bazą danych • System, który dziedziczy wszystkie zasadnicze cechy technologii obiektowej(istnienie złożonych obiektów, tożsamość obiektów, enkapsulacja danych i procedur, dziedziczenie, funkcje polimorficzne) i baz danych (trwałość danych, oddzielenie logicznego i fizycznego poziomu danych, zarządzanie wielodostępem, odtwarzanie spójnego stanu danych po awariach, zarządzanie transakcjami i in.)

  21. Porównanie relacyjnych i obiektowych baz danych (0) • Oracle, Informix, Sybase, Ingres, DB2, Progress, Gupta, Access • GemStone, O2, Persistence, Versant, POET, Objectivity, ODI relacyjne obiektowe przykłady systemów stan na dzisiaj •Dominuje w zastosowaniach komercyjnych (ok. 95% rynku baz danych) •Mniej popularne, jednak dobrze rokują na przyszłość

  22. Porównanie relacyjnych i obiektowych baz danych (1) •Dane zawarte w tabelach • Tabele składają się z kolumn • Typy predefiniowane •Liczbawierszyzmienna •Value-based • Nie ma wskaźników, lecz kluczezewnętrzne •Obiekt w bazie reprezentuje obiekt w świecie rzeczywistym •Typ obiektowy(klasa) – definicja złożonego typu danych (może zawierać inne typy obiektowe lub ich kolekcje) •Procedury(metody) i operatory do manipulowaniadanymi •Identity-based •Enkapsulacja •Dziedziczenie: strukturalnepotomek dziedziczy strukturę danych behawioralne: potomek dziedziczy metody i operatory relacyjne obiektowe

  23. Porównanie relacyjnych i obiektowych baz danych (2) •niezależność od języka programowania • sprawdzone, dobrze zdefiniowana teoria • możliwość zarządzania wielka ilością danych • możliwość złożonych kryteriów wyszukiwawczych • możliwość dostępu do danych fizycznych • dobre mechanizmy kontroli dostępu do danych • mechanizmy perspektyw • dość łatwa reprezentacja świata • dokładnie reprezentuje złożone zależności miedzy obiektami • łatwość działania na złożonych obiektach • duża podatność na zmiany • możliwość definiowania własnych typów, metod • dobra integracja z językami programowania ogólnego przeznaczenia (np. C++, Smalltalk) • ujednolicony model pojęciowy - obiektowe podejście do analizy, projektowania i implementacji relacyjne obiektowe z a l e t y

  24. Porównanie relacyjnych i obiektowych baz danych (3) • dla trudniejszych problemów bardzo dużo tabel • mało naturalna reprezentacja danych • ograniczona podatność na zmiany • brak złożonych typów danych • trudne operowanie na danych złożonych • trudne operowanie na danych rozproszonych w sieci heterogenicznej • niezgodność z modelem używanym przez języki ogólnego przeznaczenia (impedance mismatch) • powiązanie z jednym językiem programowania • słaba obsługa przeszukiwania danych • brak powszechnie zaakceptowanego języka zapytań • brak możliwości optymalizacji zapytań • trudny lub nawet niemożliwy dostęp do fizycznych danych • słaba kontrola dostępu • małe możliwości optymalizacji pracy serwera relacyjne obiektowe w a d y

  25. Porównanie relacyjnych i obiektowych baz danych (4) • dane są proste, niezagnieżdżone, łatwe do umieszczenia w tablicy • dane mają postać bierną, a procesy korzystające z danych stale się zmieniają • często trzeba wyszukiwać dane spełniające różnorodne warunki • dane mają złożoną lub zagnieżdżoną strukturę zdefiniowaną przez użytkownika • dane tworzą hierarchie • dane są rozproszone w sieci heterogenicznej • dane dynamicznie zmieniają rozmiar relacyjne obiektowe lepsze gdy ...

  26. Języki zapytań do bazy danych pożądane cechy • wysoki poziom – dający możliwość prostego zapisu złożonych operacji • deklaratywność – ukierunkowany na określanie warunków, jakie musi spełniać rezultat wyszukiwania, a nie sposobu poszukiwania • efektywność i optymalizowalność • uniwersalność – dla dowolnego schematu bazy danych • zamkniętość i kompletność – zapewnia to możliwość wykorzystania wyników zapytania jako wejścia do innych zapytań) oraz zapewniający odpowiedniki dla każdego pojęcia rozpatrywanego modelu w zakresie przetwarzania

  27. Języki zapytań do OBD pożądane cechy • hermetyzacja • przeciążanie, przesłanianie i późniejsze wiązanie – wiązanie implementacji z wywołaniem metody – odsunięcie decyzji o tym co ma zostać wykonane do czasu uruchomienia • zapytania ad hoc – umożliwienie użytkownikowi komunikacji z bazą danych na wysokim poziomie abstrakcji (SQL) • zarządzanie wersjami • rozszerzalność  na poziomie pojęciowym –możliwość definiowania nowych typów i konstruktorów (oprócz wstępnie zdefiniowanych) specyficznych dla danej aplikacji bez różnicy w obsłudze  na poziomie wewnętrznym–możliwość wprowadzenia do systemu nowych struktur pamięci (np.: do przechowywania danych multimedialnych)

  28. Języki zapytań do OBD Co stanowi problem? • brak standardów – ze względu na złożoność struktur występujących w OBD oraz braku formalnego modelu OBD • sprzeczność z zasadą hermetyzacji zakładającą, że wartości danych nie powinny być bezpośrednio dostępne dla użytkownika • wybór punktu wyjścia przy projektowaniu obiektowego języka zapytań

  29. SQL - OQLRóżnice

  30. Składnia OQL określa atrybuty wyjściowe SELECT służy do wiązania zmiennych obiektowych ze zbiorami instancji klas FROM służy do specyfikacji warunków za pomocą logicznych kombinacji predykatów WHERE • klauzula celu • klauzula zakresu • klauzula kwalifikacji

  31. Jasmine Etapy formułowania zapytania • zdefiniowanie zmiennej, do której zostanie przypisany wynik zapytania • wykonanie zapytania • wyświetlenie wyników

  32. Jasmine Możliwe typy zmiennej • zmienna może reprezentować encję, literał atomowy, klasę, krotkę oraz kolekcje powyższych • typy kolekcji: Bag – nieuporządkowana kolekcja wartości o zmiennej ilości elementów, dozwolone duplikaty  Set – nieuporządkowana kolekcja wartości o zmiennej ilości elementów, niedozwolone duplikaty  List – uporządkowana kolekcja wartości o zmiennej ilości elementów, dozwolone duplikaty

  33. Jasmine Przykłady deklaracji zmiennej Person p; //p – instancja klasy Person lub jej podklasy Bag<Person> pp; //pp- zbiór p String s; //s – łańcuch znaków Bag<String> ss; //ss – zbiór s; Person class PC; //PC – klasa Person lub jej podklasa Bag<Person class> PCS; //PCS- kolekcja PC [Intereger hours, Integer minutes, Real seconds] timestamp; // timestamp – krotka, składająca się z trzech elementów, TS – opcjonalna nazwa klasy krotki

  34. Jasmine Przykłady zapytań Bag<Osoba> o; o = Osoba from Osoba; o.print();  Bag<[String i, String n, Integer w]> d_o; d_o = [o.imie, o.nazwisko, o.wiek()] from Osoba o;  Bag<[String i, String n, Integer w]> d_o; d_o = [o.imie, o.nazwisko, o.wiek()] from Osoba o where o.wiek() < 40; 

  35. Jasmine Przykłady zapytań - cd Bag<Pracownik> p; p = Pracownik from Pracownik; p.count().print();  p = Pracownik from Pracownik alone; p.count().print();  Bag<[String p1, String p2, String k1, String k2]> pk; pk = [o.imie,o.nazwisko,o.kierownik.imie,o.kierownik.nazwisko] from Osoba o where o.kierownik != NIL; 

  36. Jasmine Przykład metody defaultCF wykCF; addProcedure Integer Osoba::instance:wiek() language: "odql" description:"Zwraca wiek osoby" { defaultCF wykCF; Date curr_date; curr_date=Date.getCurrent(); return(curr_date.part(YEAR)-self.data_ur.part(YEAR))
