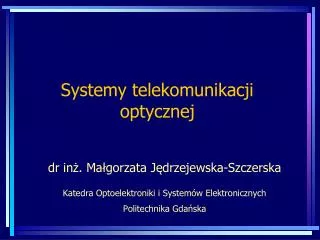

  1. Systemy telekomunikacji optycznej dr inż. Małgorzata Jędrzejewska-Szczerska Katedra Optoelektroniki i Systemów Elektronicznych Politechnika Gdańska

  2. Projektowanie systemu WDM OSNR SNR BER

  3. Projektowanie systemu WDM Moc wyjściowa nadajnika dla 2,5 Gbit/s 3 dBm 10 Gbit/s 0 dBm Czułość odbornika dla 2,5 Gbit/s -23 dBm 10 Gbit/s -16 dBm Dyspersja chromatyczna (wartość, nachylenie) Dyspersja polaryzacyjna

  4. Rozmieszczenie kanałów Siatka ITU Mieszanie czterofalowe

  5. System WDM Siatka ITU (zgodnie z ITU-T G.692, G.694.1, G.694.2) 18 kanałów między 1271 ÷ 1611 nm 1271,1291,1311,1331,1351,1371,1391,1411,1431,1451,1471,1491,1511,1531,1551,1571,1591,1611

  6. Systemy DWDM (Dense WDM) Długość fali (zgodnie z siatką ITU): 193,1 THz 1552 nm i – liczba całkowita, Df=12,5;25;50;100 GHz Powyżej 100 GHz muszą być wielokrotnością 100Hz max. dopuszczalne odchylenie częstotliwości środkowej kanału od wartości nominalnej to 5% Dla małych odstępów większe 50GHz to 3GHz

  7. Rozmieszczenie kanałów • Mieszanie czterofalowe • Min odległości międzykanłowych • Pasmo wzmocnienia EDFA

  8. Rozmieszczenie kanałów Pasmo WDM dzielimy na M szczelin, DBopt Liczba kanałów M, fo – częst. środkowa pierwszej szczeliny, fi Sij=fi-fj, Sij≠Skl n-ta szczelina częstotliwościowa S1,2=dmin, n2=dmin+1 S2,3=DMIN+1, n3=2dmin+2 Si-1,i=dmin+2 DBopt, fo Minimalne pasmo: dmin- minimalna odległość między kanałami

  9. Rozmieszczenie kanałów • Kanały możemy umieszczać tylko w siatce ITU-T • Wszystkie kanały muszą znajdować się w określonym paśmie optycznym • Dodanie kanału - kontrola

  10. Rozmieszczenie kanałów • 8 kanałów, fs – dopuszczalna odległość między kanałami (25 GHz) • (8x200 GHz ze stałym odstęp) • wielokrotność fs • EDFA (1530 do 1561 nm) • Min 200 GHz

  11. Rozmieszczenie kanałów • 2,3,4,5,7,8,10 x fs • 2,3,4,5,6,8,11 • 2,3,4,5,6,9,10 • 2,3,4,5,6,7,12 • 2,3,4,6,7,8,9 • Wszystkie kanały musza być jednakowo wzmacniane

  12. Rozmieszczenie kanałów Dopuszczalna zmiana częstotliwości kanału: Dopuszczalna zmiana częstotliwości kanału Df [GHz]:

  13. Protekcja w sieciach optycznych • Przełączanie na rezerwę • Poprawna praca, degradacja, uszkodzenie • Protekcja liniowa – mostek, selektor • 1+1 – sygnały transmitowane równocześnie – selekcja w węźle końcowym

  14. Protekcja w sieciach optycznych • 1:n – mostek ustanawiany jest dopierow momencie żądania przełączenia protekcyjnego, dopiero w momencie uszkodzeniawiadomo który kanał przełączyć (ruch o małym priorytecie)

  15. Zarządzanie w sieciach optycznych Zarządzanie: • Monitorowania i zarządzanie parametrami transmisji w sieci • Uszkodzeniami • Konfiguracją (zasoby sieci, połączenia) • Bezpieczeństwem • Rozliczeniem 1510nm OSC – optyczny kanał nadzoru

  16. Opracowanie nowych technologii dla TŚ Sieci optycznie przeźroczyste (wzmacniacze optyczne, przejście z analizą sygnału w dziedzinę optyczną TDM - OTDM)

  17. Zwielokrotnienie z podziałem czasowym TDM (ang. Time division multiplexing) - ograniczenie szybkości pracy układów elektronicznych • rys: http://wazniak.mimuw.edu.pl/

  18. OTDM (ang.optical time division multiplexing) 1 1 PrzetwornikE/O PrzetwornikO/E Multiplekser optyczny OTDM Demultiplekser optyczny OTDM 2 2 PrzetwornikE/O PrzetwornikO/E …. …. N N PrzetwornikE/O PrzetwornikO/E

  19. Opracowanie nowych technologii dla TŚ Transmisja koherentna Transmisja solitonowa Światłowody odporne na zginanie G.657

  20. Opracowanie nowych technologii dla TŚ • Nowe konstrukcje światłowodów – światłowody fotoniczne • Internet petabitowy!!! • Nowy osprzęt (np. złącza)

  21. Rozwój sieci światłowodowej TAT-8: 2 pary światłowodów, PDH, 560 Mbit/s TAT-14: 4 włókna, 16 kanałów WDM, SDH, 640 Gbit/s Większa ilość linii światłowodowej FTTx – FTTH, FTTB, FTTC, FTTD

  22. Rozwój sieci światłowodowych
