  1. Universidad de Buenos Aires Facultad deMedicina C.B.C. Bioelectricidad Lic. Magdalena Veronesi

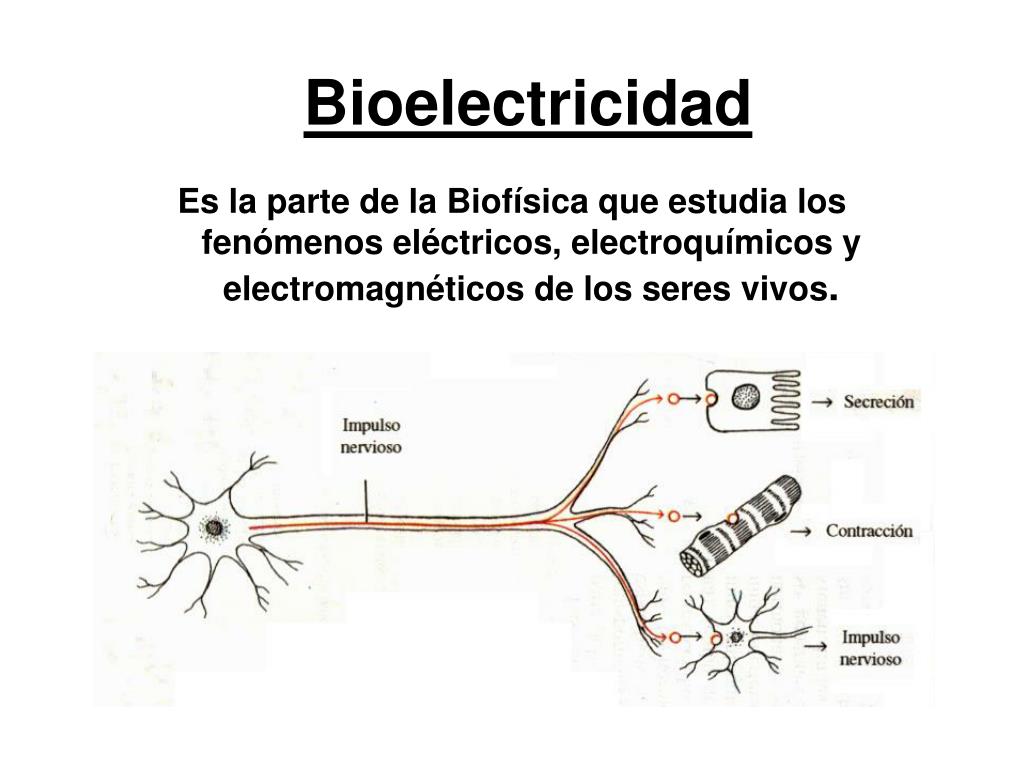

  2. Bioelectricidad Es la parte de la Biofísica que estudia los fenómenos eléctricos, electroquímicos y electromagnéticos de los seres vivos.

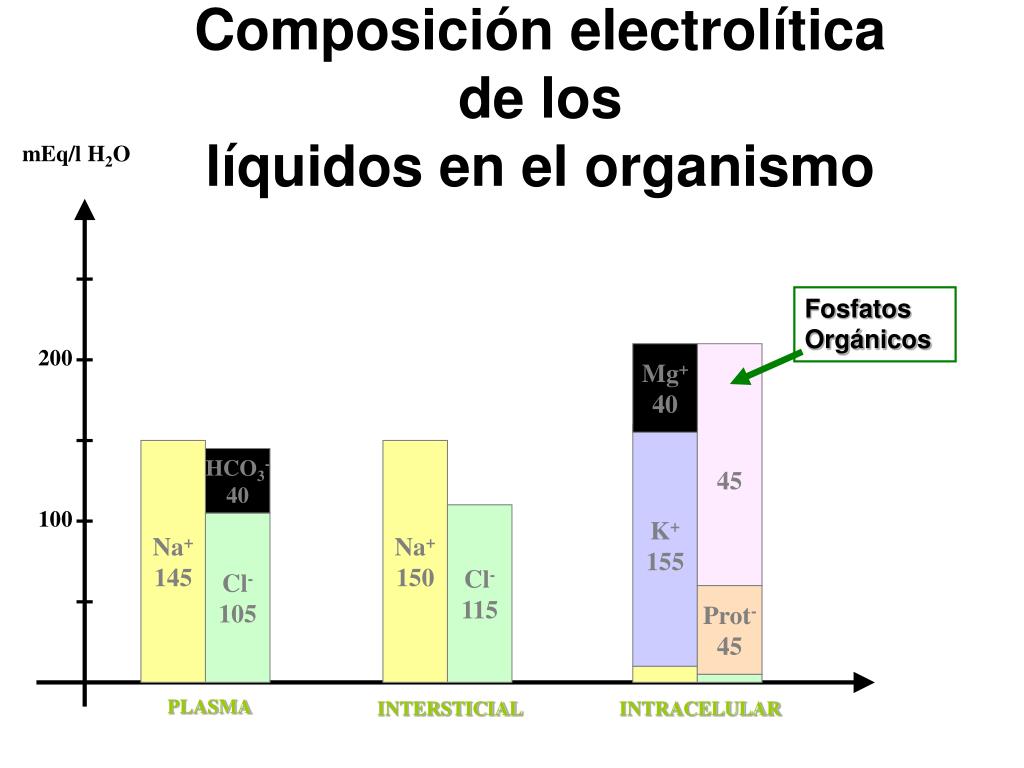

  3. Composición electrolítica de los líquidos en el organismo mEq/l H2O Fosfatos Orgánicos 200 Mg+ 40 45 K+ 155 Na+ 145 Na+ 150 HCO3- 40 100 Cl- 115 Cl- 105 Prot- 45 PLASMA INTERSTICIAL INTRACELULAR

  4. Los Canales Iónicos

  5. Ecuación de Nerst Ecuación Goldman- Hodgkin- Katz

  6. La membrana plasmática neuronal

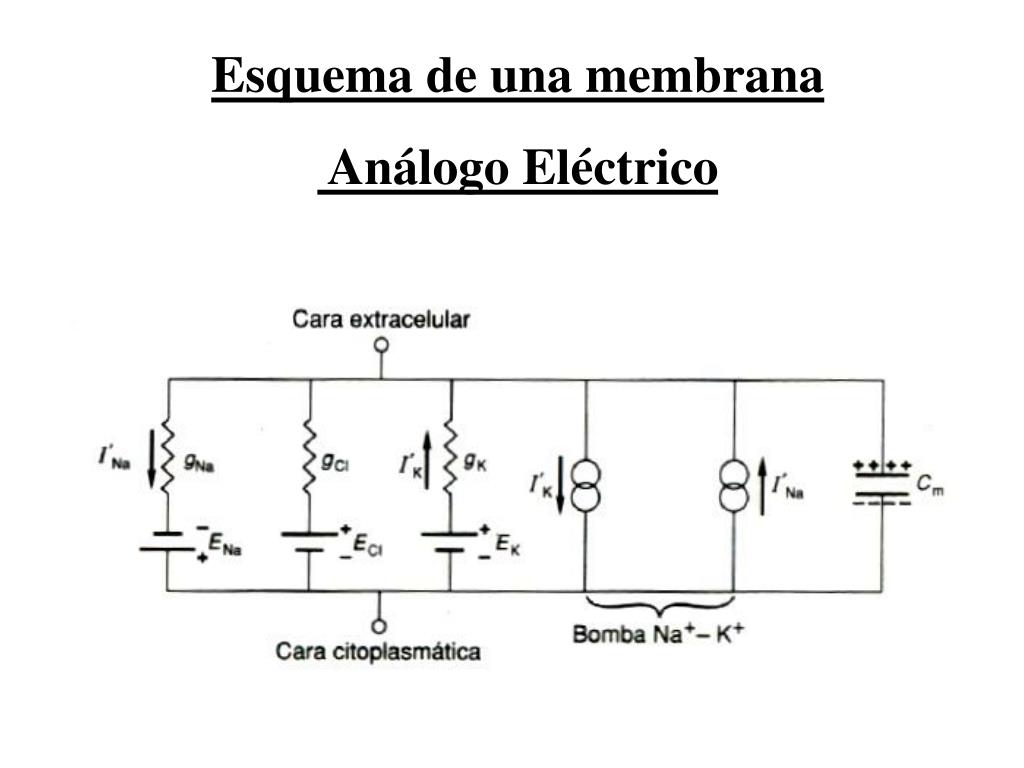

  7. Esquema de una membrana Análogo Eléctrico

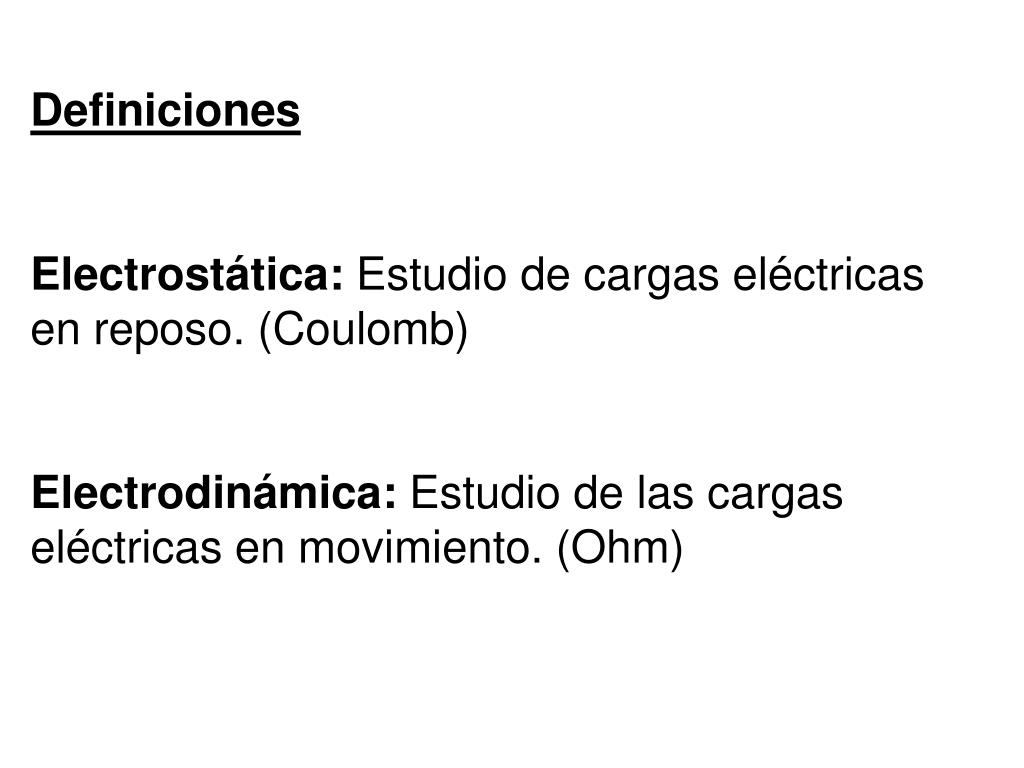

  8. Definiciones Electrostática: Estudio de cargas eléctricas en reposo. (Coulomb) Electrodinámica: Estudio de las cargas eléctricas en movimiento. (Ohm)

  9. Carga eléctrica Electrostática = estudio de las cargas eléctricas en reposo +- ++ - - atracción repulsión Unidad de carga = el electrón e= 1.602177x 10-19 C (Coulomb)

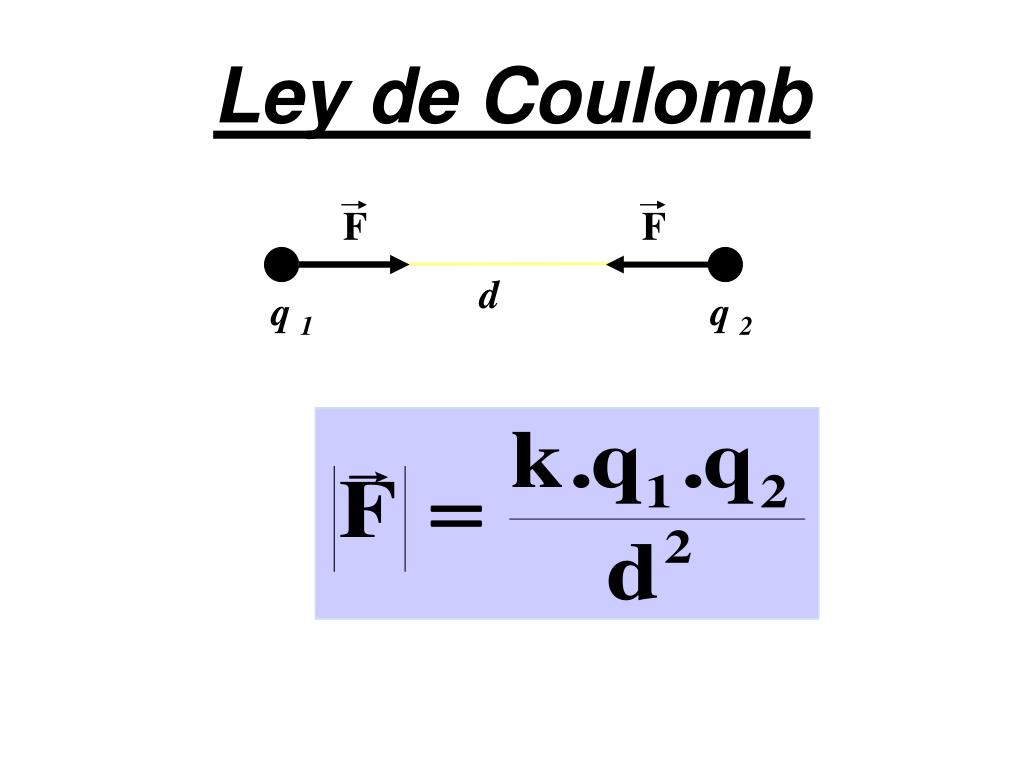

  10. Ley de Coulomb F F d q 1 q 2

  11. Campo Eléctrico Es la zona del espacio donde cargas eléctricas ejercen su influencia. Es decir que cada carga eléctrica con su presencia modifica las propiedades del espacio que la rodea.

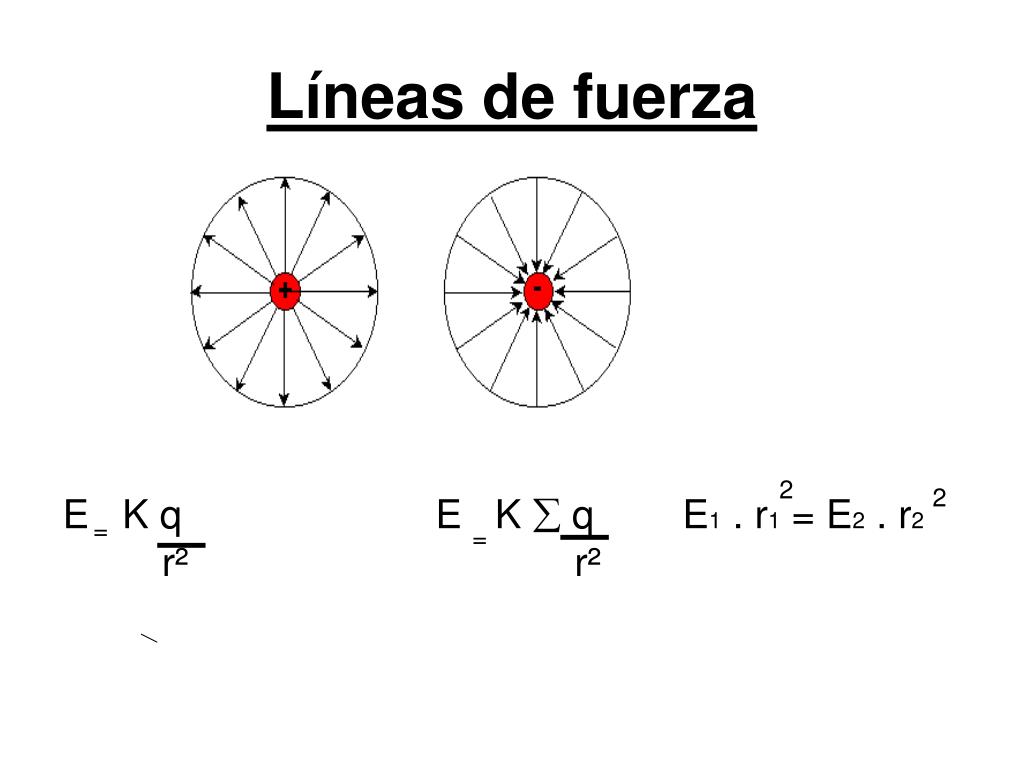

  12. Líneas de fuerza E K q E K  q E1 . r1 = E2 . r2 r² r² 2 2 = =

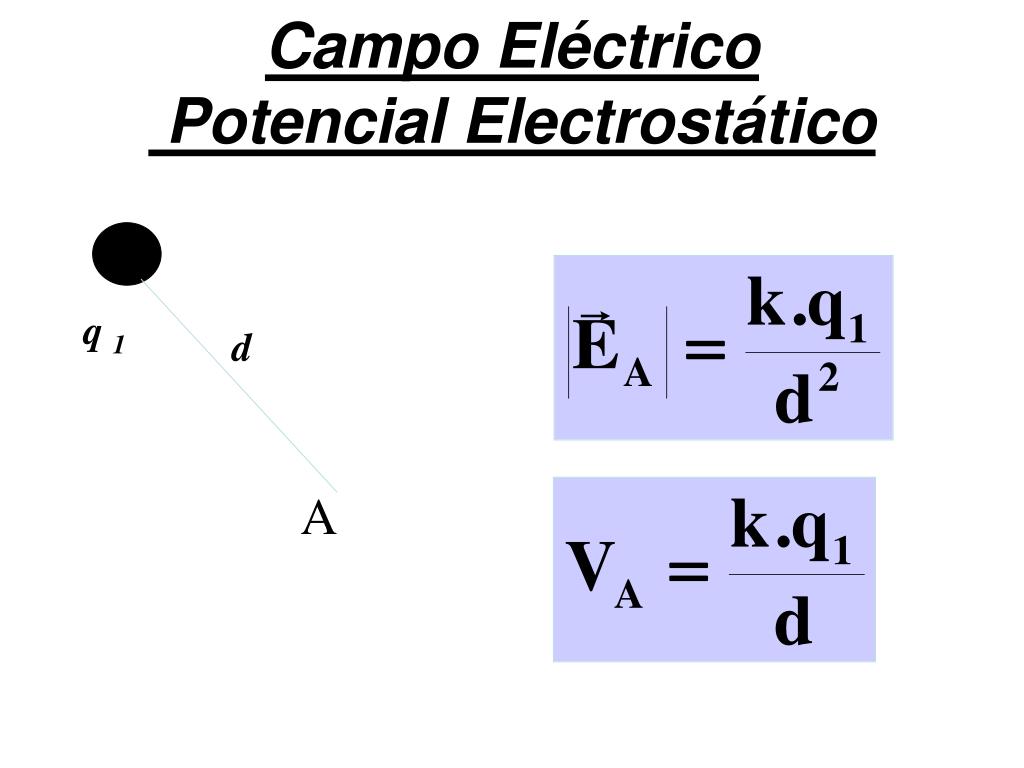

  13. Campo Eléctrico Potencial Electrostático q 1 d A

  14. Efecto resistivo: Representa la caída de tensión electrocinética en el interior de un conductor. • Efecto capacitivo: Se produce por el almacenamiento de cargas en un sistema formado por dos conductores separados por una pequeña distancia.

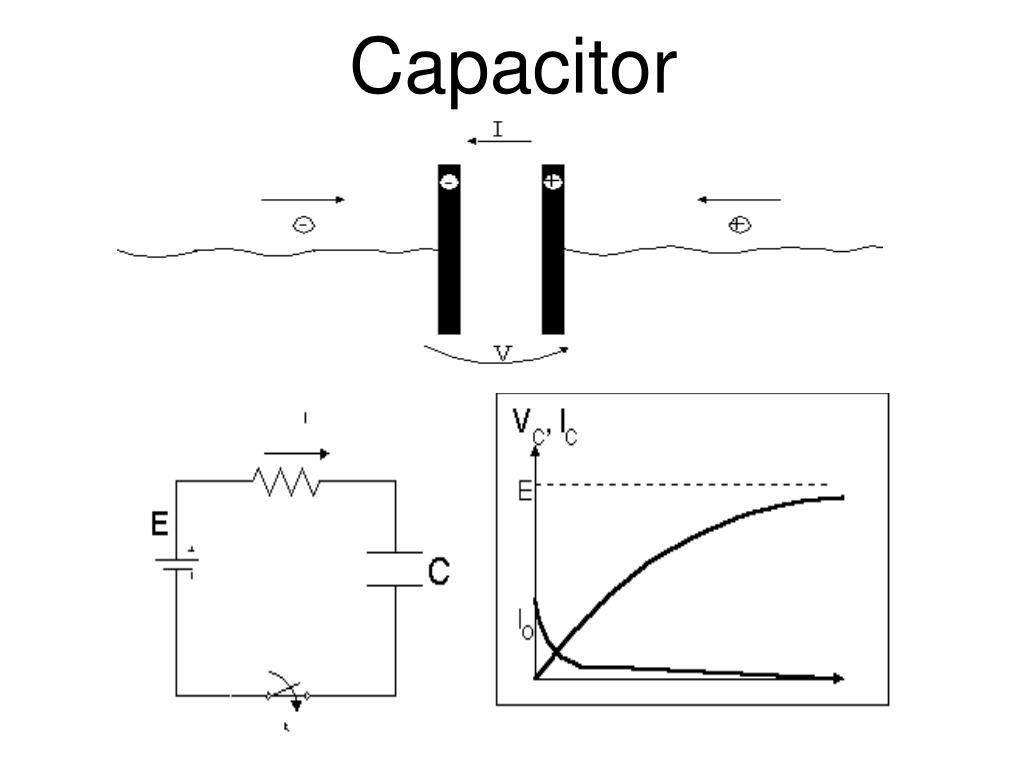

  15. Capacitor

  16. Capacitores V

  17. La Capacitancia en una Neurona

  18. Asociación de Capacitores

  19. Resistencia (Ohm Ω) d Conductancia (Mho -1 )

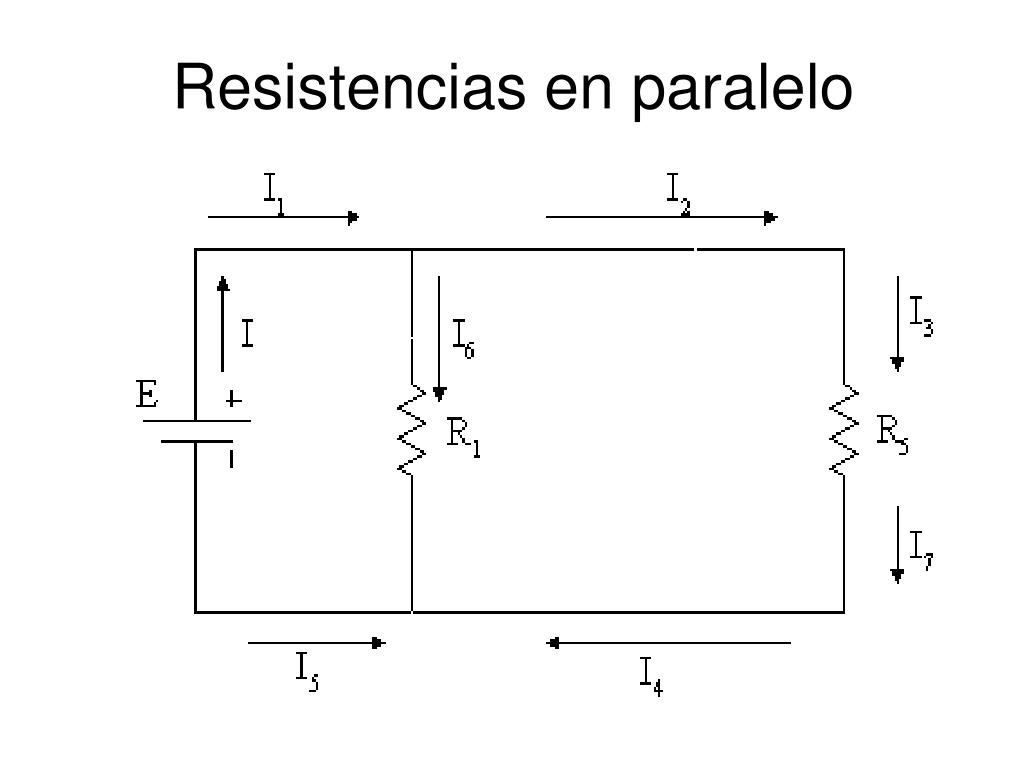

  20. Resistencias en paralelo

  21. Resistencias en paralelo  La diferencia de potencial entre los extremos de cada resistencia es la misma.  1 / R = 1 / R1 + 1 / R2 + 1 / R3 +……. En consecuencia, R total es igual a la inversa de 1/R. R1 R2

  22. Resistencias en serie

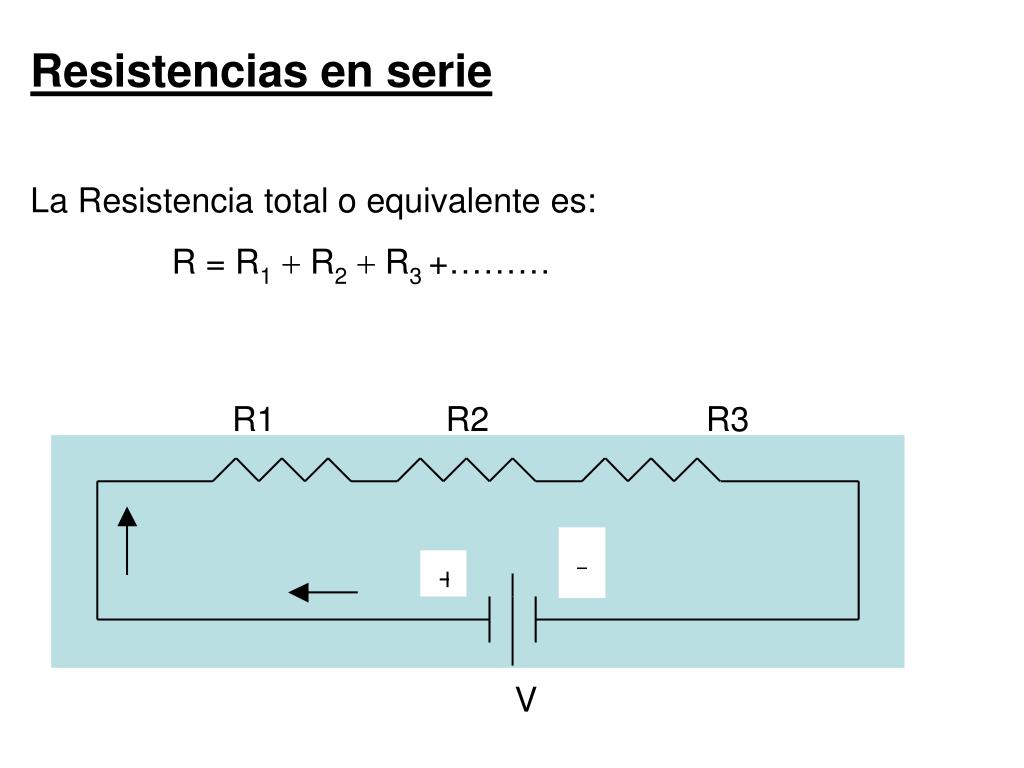

  23. Resistencias en serie La Resistencia total o equivalente es: R = R1 R2 R3 +……… R1 R2 R3 V

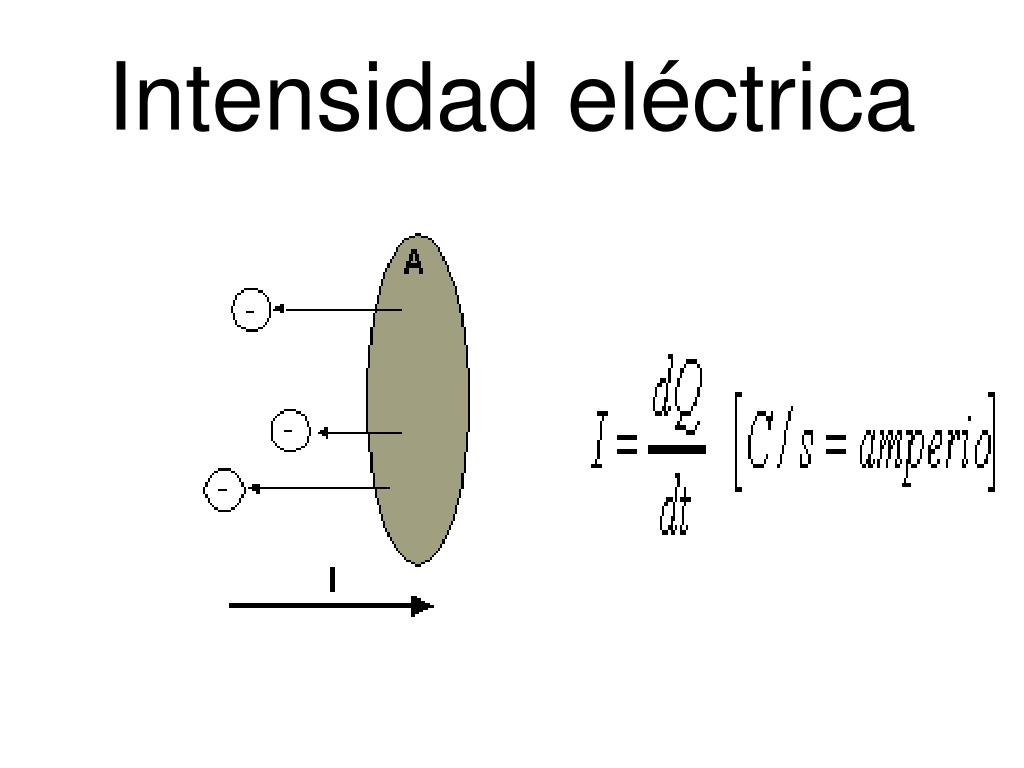

  24. Intensidad eléctrica

  25. Ley de Ohm R i Ley de Joule V

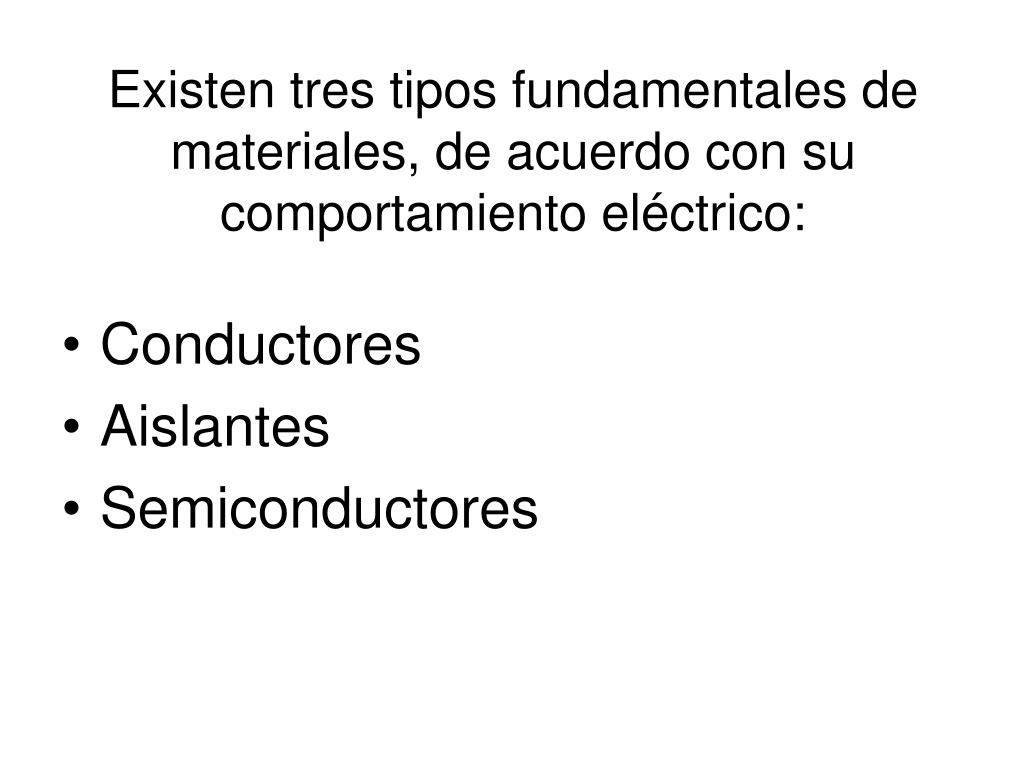

  26. Existen tres tipos fundamentales de materiales, de acuerdo con su comportamiento eléctrico: • Conductores • Aislantes • Semiconductores

  27. Conductores y aislantes • Aislantes : materiales en los que la carga eléctrica no se puede mover libremente (Madera, plástico, roca …) • Conductores: los electrones tienen libertad de movimiento (Metales, H2O…) • Semiconductores: se pueden comportar como conductores o como aislantes.

  28. Materiales conductores • Forman una nube de electrones libres

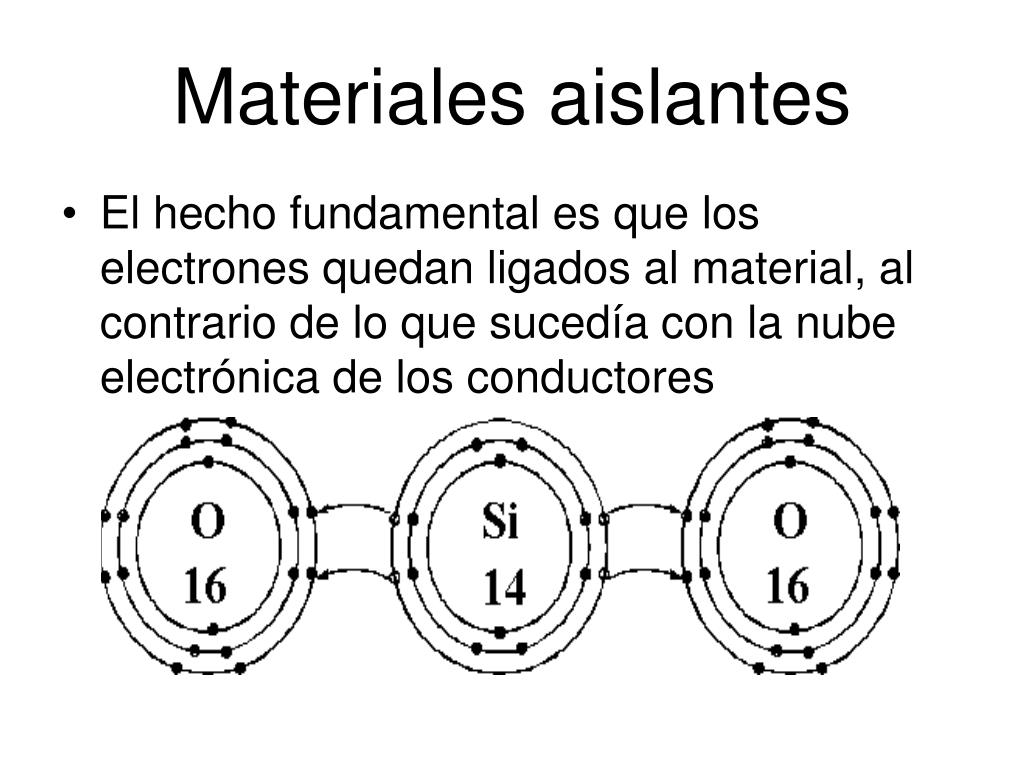

  29. Materiales aislantes • El hecho fundamental es que los electrones quedan ligados al material, al contrario de lo que sucedía con la nube electrónica de los conductores

  30. Conductores y aisladores

  31. NUDO: Es el punto de confluencia de tres o más conductores. MALLA: Es un camino cerrado a través del circuito.

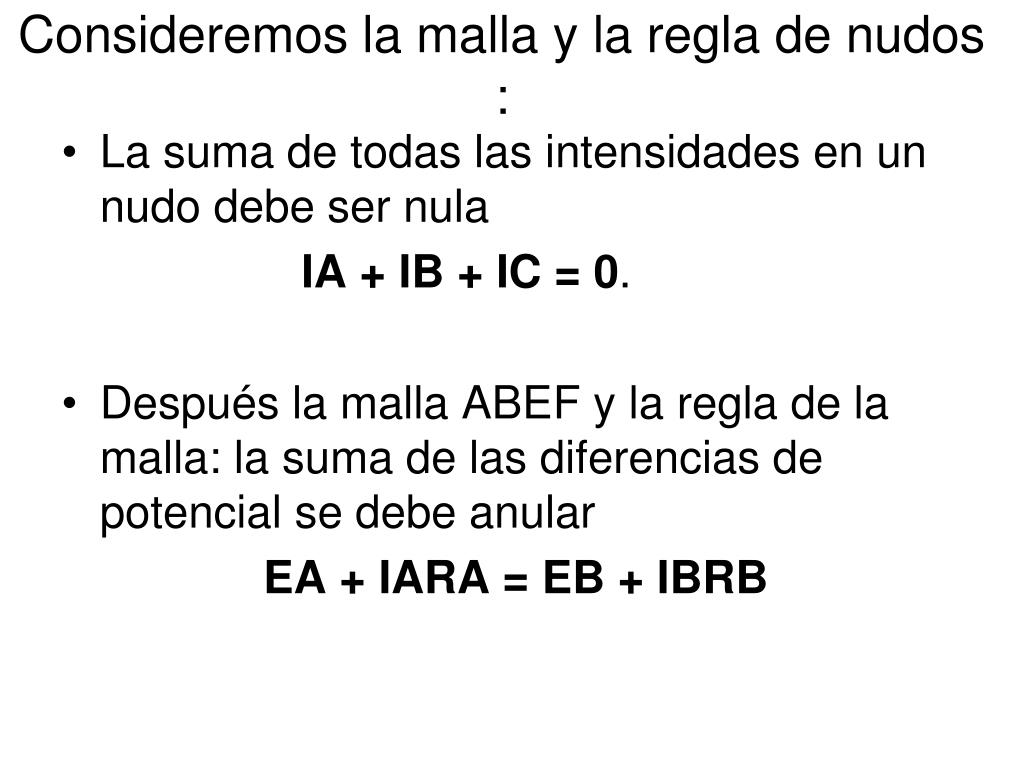

  32. Consideremos la malla y la regla de nudos : • La suma de todas las intensidades en un nudo debe ser nula IA + IB + IC = 0. • Después la malla ABEF y la regla de la malla: la suma de las diferencias de potencial se debe anular EA + IARA = EB + IBRB

  33. Leyes de Kirchhoff Σi = 0 (en un nodo) i1 = i2 + i3 + i4

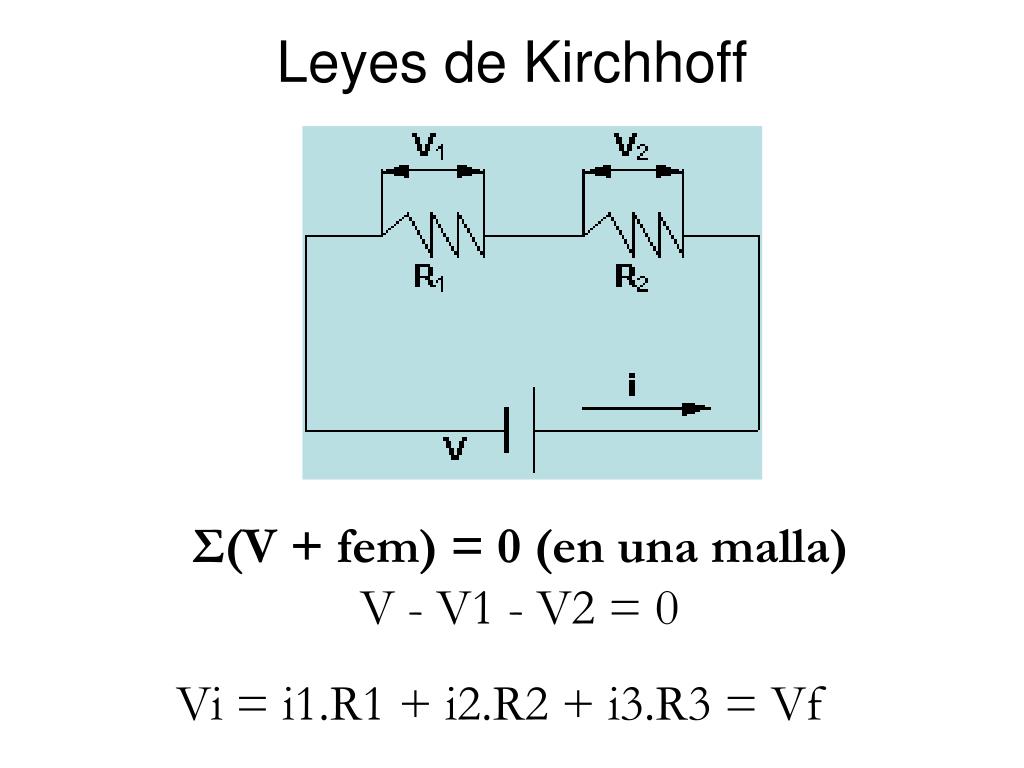

  34. Leyes de Kirchhoff Σ(V + fem) = 0 (en una malla) V - V1 - V2 = 0 Vi = i1.R1 + i2.R2 + i3.R3 = Vf

  35. La corriente circulando por el circuito se define como            I=E/R • La resistencia total viene determinada por la suma de las resistencias en serie  R = R1 + R2 .

  36. VOLTÍMETRO: Mide la diferencia de potencial entre dos puntos. Su resistencia interna es infinita. Se coloca en paralelo al componente del cuál se quiere conocer su caída de tensión. AMPERÍMETRO: Mide la corriente que lo atraviesa. Su resistencia interna es nula. Se coloca en serie.

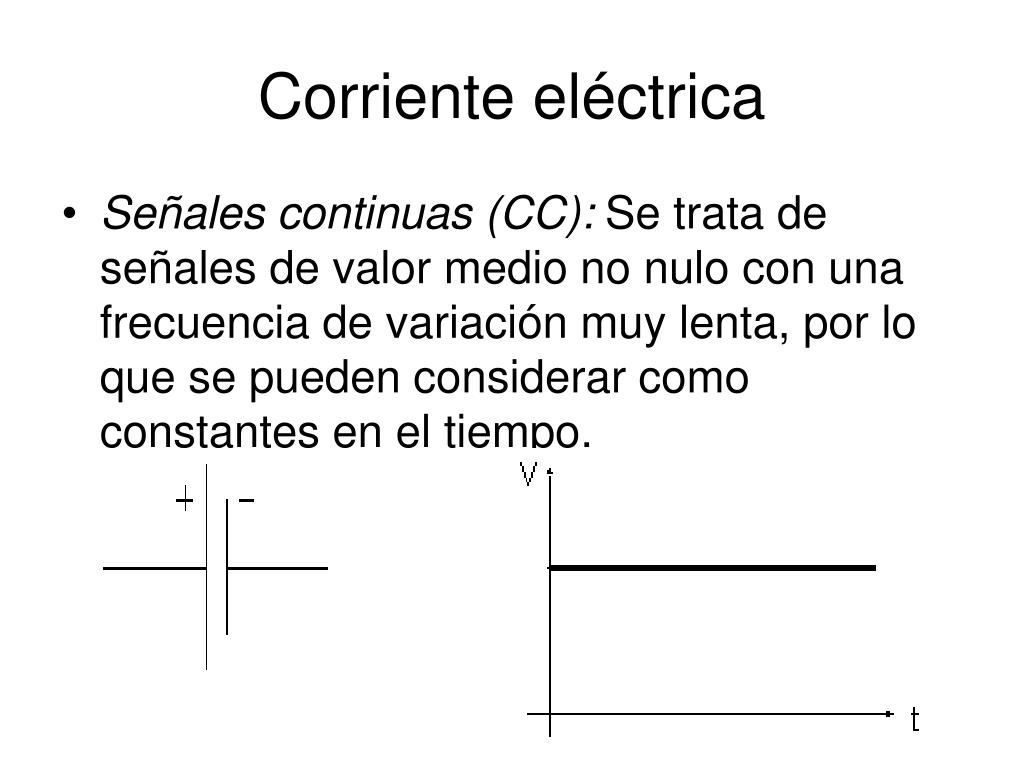

  37. Corriente eléctrica • Señales continuas (CC): Se trata de señales de valor medio no nulo con una frecuencia de variación muy lenta, por lo que se pueden considerar como constantes en el tiempo.

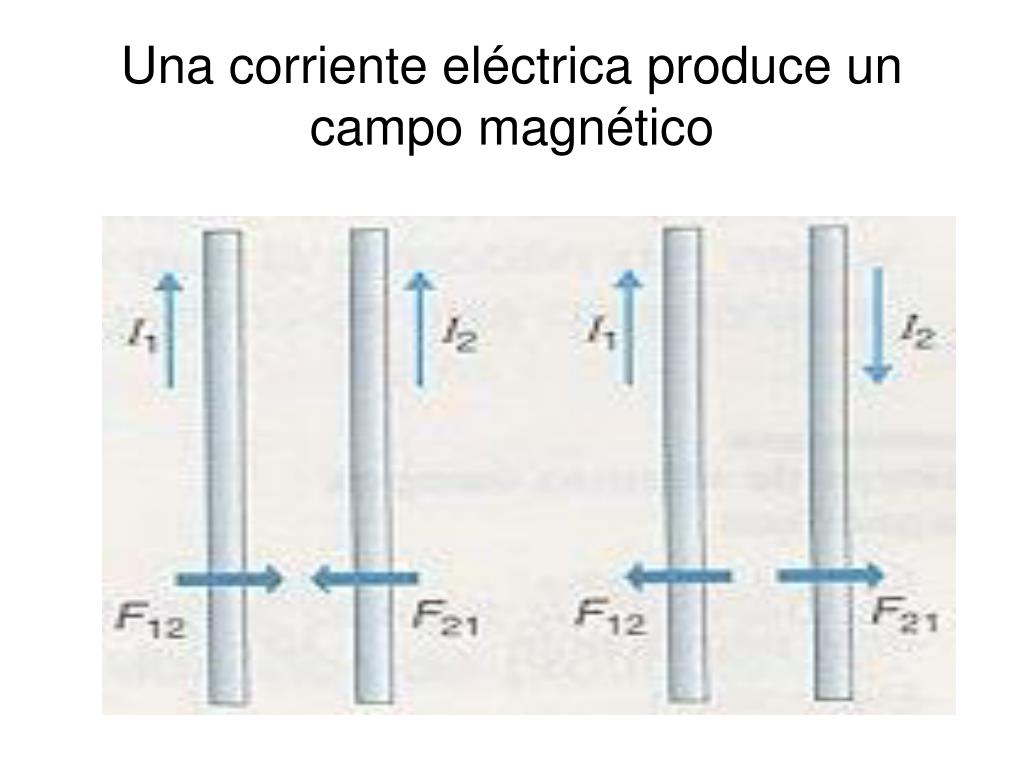

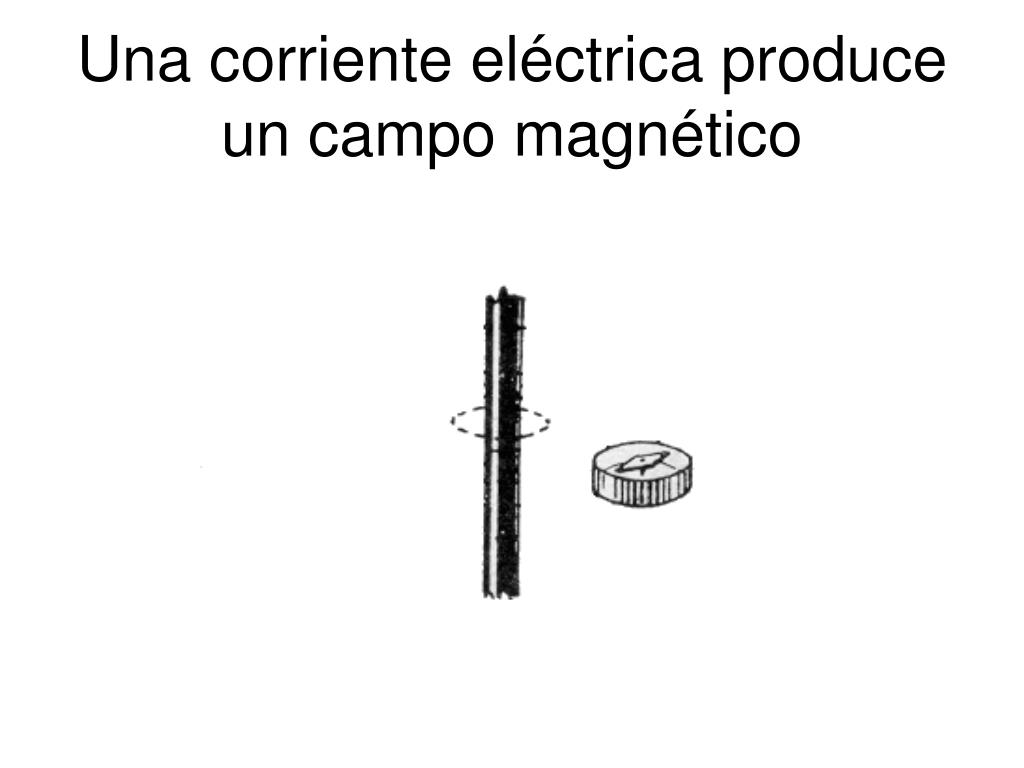

  38. Una corriente eléctrica produce un campo magnético

  39. L El campo magnético interacciona con cada una de las partículas cargadas cuyo movimiento produce la corriente

  40. Una corriente eléctrica produce un campo magnético

  41. La magnitud de la fuerza magnética F = q V B El módulo de la fuerza es proporcional al valor de la carga y al módulo de la velocidad con la que se mueve.

  42. Fuerza de Lorentz

  43. Corriente eléctrica • Señales alternas (CA): Son señales que cambian de signo periódicamente, de tal forma que su valor medio en una oscilación completa es nulo. El caso más simple es el de una señal sinusoidal

  44. Efecto resistivo: Representa la caída de tensión electrocinética en el interior de un conductor. • Efecto capacitivo: Se produce por el almacenamiento de cargas en un sistema formado por dos conductores separados por una pequeña distancia. • Efecto inductivo: Producido por la influencia de los campos magnéticos.

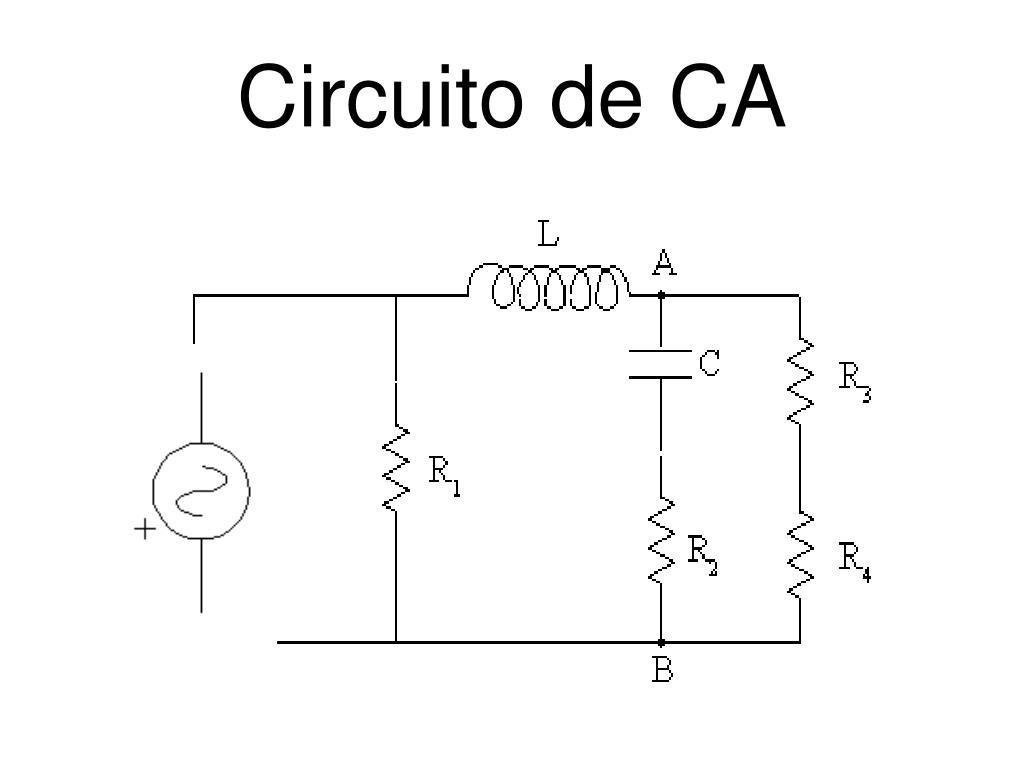

  45. Circuito de CA

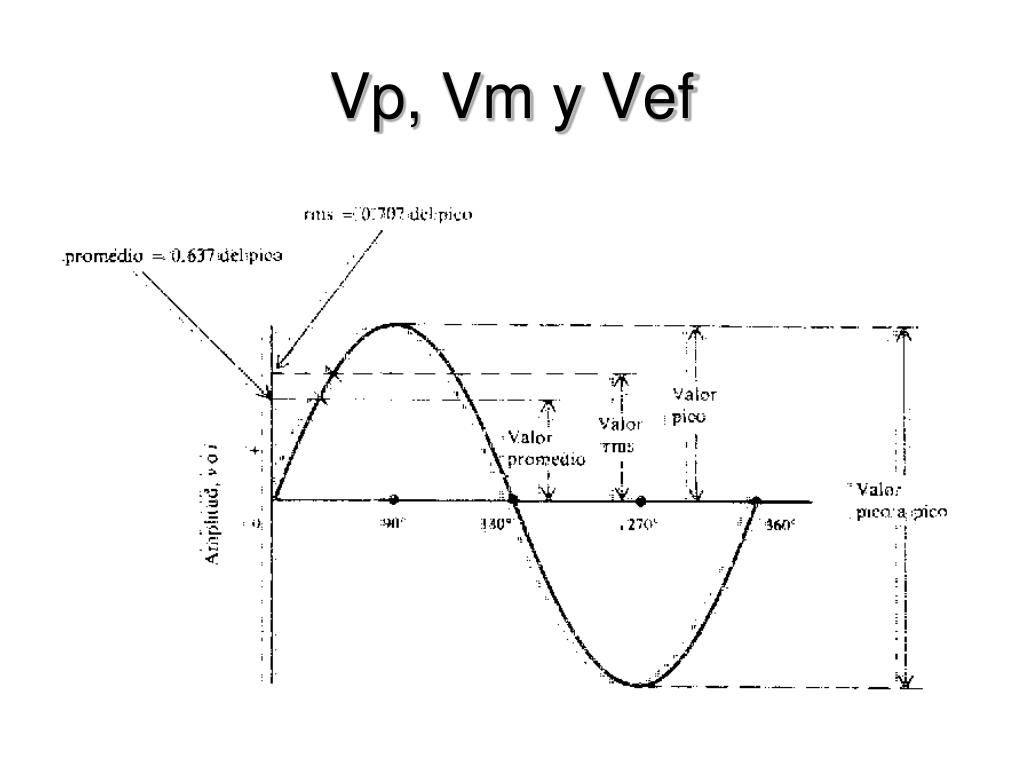

  46. Valor Pico, Medio y Eficaz Valor Pico (Vp): ó Amplitud es el valor máximo que va a tomar la tensión eléctrica En ARG 311 Volt Valor Eficaz (Vef): Vef = Vp x 0.707 Valor Medio (Vm): es el promedio de los valores que toma la curva . Vm = Vp x 0.637

  47. Vp, Vm y Vef
