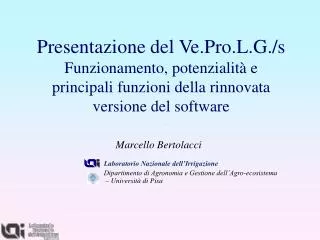

  1. Marcello Bertolacci Presentazione del Ve.Pro.L.G./sFunzionamento, potenzialità e principali funzioni della rinnovata versione del software Laboratorio Nazionale dell’Irrigazione Dipartimento di Agronomia e Gestione dell’Agro-ecosistema – Università di Pisa

  2. SoftwareVe.Pro.L.G./s Verifica e Progettazione di Linee Gocciolanti e di settori di impianto, per il risparmio di acqua e di energia Valuta le potenziali prestazioni di impianti già in esercizio e individua eventuali modifiche, che consentano di migliorarne l’efficienza. In fase di progetto, propone le soluzioni più opportune per conseguire il grado di efficienza richiesto ed ottimizzare l’impiego dell’acqua e dell’energia

  3. Caratteristiche peculiari • Non utilizza formule di tipo generale, ma ricostruisce il funzionamento sul campo delle linee e dei settori di impianto, in base alle specifiche caratteristiche del modello di linea gocciolante impiegata. • È già corredato con le caratteristiche di funzionamento di 54 modelli di linee gocciolanti integrali provate dal L.N.I., direttamente selezionabili da un “menu a tendina”, ma può valutare il funzionamento di qualsiasi modello, di cui si conoscano i parametri di qualificazione funzionale.

  4. Caratteristiche peculiari • Non utilizza formule di tipo generale, ma ricostruisce il funzionamento sul campo delle linee e dei settori di impianto, in base alle specifiche caratteristiche del modello di linea gocciolante impiegata. • È già corredato con le caratteristiche di funzionamento di 54 modelli di linee gocciolanti integrali provate dal L.N.I., direttamente selezionabili da un “menu a tendina”, ma può valutare il funzionamento di qualsiasi modello, di cui si conoscano i parametri di qualificazione funzionale. • Consente un corretto dimensionamento di linee gocciolanti e di settori di impianto, finalizzato all’uniformità della distribuzione irrigua ed al risparmio di acqua e di energia, guidando la scelta del modello di linea più opportuno per le condizioni di impiego ed indicandone le più convenienti condizioni di esercizio.

  5. Attualmente l’aggiornamento consente di aggiungere gli ultimi 6 modelli di linea provati delle tipopologie prevalentemente impiegate nel florovivaismo, portando a 60 i modelli disponibili

  6. Principali novità rispetto alla precedente versione VeProLG del 2003, da cui trae origine • È in grado di valutare il funzionamento di interi settori di impianto, oltre che le singole linee gocciolanti. • Può valutare le portate erogate a punto goccia, oltre che a metro di linea, estendendo pertanto il proprio campo di impiego anche ai settori delle colture arboree a largo sesto e del florovivaismo. • È in grado di valutare il funzionamento delle linee gocciolanti anche in terreni fortemente declivi e con variazioni di pendenza lungo le linee. • Sono state potenziate le funzioni di stima degli impieghi e dei costi energetici richiesti per la distribuzione irrigua. • Veste grafica completamente rinnovata con semplici ed intuitive finestre di input e con quadri di output di immediata lettura e più ricchi di informazioni utili.

  7. Schermata di avvio del software

  8. strumenti di VeProLG strumenti standard barra strumenti di visualizzazione AREA DI APERTURA DELLE FINESTE DI INPUT AREA DI APERTURA DELLE FINESTE DI OUTPUT

  9. strumenti di VeProLG schede dei modelli di linee gocciolanti progetto linee su testata monolaterale l/h m verifica linee su testata monolaterale l/h m utilità tecniche verifica linee gocciolanti l/h p.to goccia dati settore help grafico n uove linee progetto linee su progetta linee gocciolanti testata bilaterale l/h m gocciolanti l/h p.to goccia scelta linee per la graduatoria ver ifica linee su guida in linea testata bilaterale l/h m Strumenti di servizio Strumenti operativi Strumenti di utilità

  10. Lo strumento “dati settore” • Per inserire e memorizzare: • dati topografici e colturali degli appezzamenti; • prezzi aziendali per acquisto delle linee gocciolanti e dell’energia.

  11. Modello di linea..

  12. Modello di linea..

  13. Procedure di: • verifica di linee gocciolanti; • verifica e progetto settori per individuare modifiche che ne migliorino le prestazioni. • Con valutazione delle portate erogate in l/h·m

  14. Selezioniamo settore

  15. Selezioniamo settore

  16. 10.5

  17. 10.5

  18. Procedure di verifica e di progetto di linee gocciolanti autocompensanti, in terreni declivi a pendenza variabile, con valutazione delle portate erogate in l/h·p.to goccia

  19. Uniwine d.16_q.2.3_s.0.8_autocomp. Selezioniamo Pendenza multipla

  20. Uniwine d.16_q.2.3_s.0.8_autocomp.

  21. Uniwine d.16_q.2.3_s.0.8_autocomp.

  22. Uniwine d.16_q.2.3_s.0.8_autocomp. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005)

  23. Uniwine d.16_q.2.3_s.0.8_autocomp. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005)

  24. Proviamo a vedere se con variazioni delle delle condizioni di esercizio si possono ottenere minori costi energetici.

  25. Uniwine d.16_q.2.3_s.0.8_autocomp. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005)

  26. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005)

  27. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005) Uniwine d.16_q.2.3_s.0.8_autocomp.

  28. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005) Uniwine d.16_q.2.3_s.0.8_autocomp.

  29. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005) Uniwine d.16_q.2.3_s.0.8_autocomp.

  30. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005) Uniwine d.16_q.2.3_s.0.8_autocomp. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005)

  31. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005) Uniwine d.16_q.2.3_s.0.8_autocomp. Uniwine d.16_q.2.3_s.0.8_autocomp. (2005)

  32. Procedure di progetto con individuazione di una graduatoria comparativa dei modelli di linea più adatti alle caratteristiche dell’appezzamento da irrigare, consentendo scelte oggettive sulla base delle prestazioni e dei costi
