  1. Puitühenduste tutvustus Tauri Punder 2012

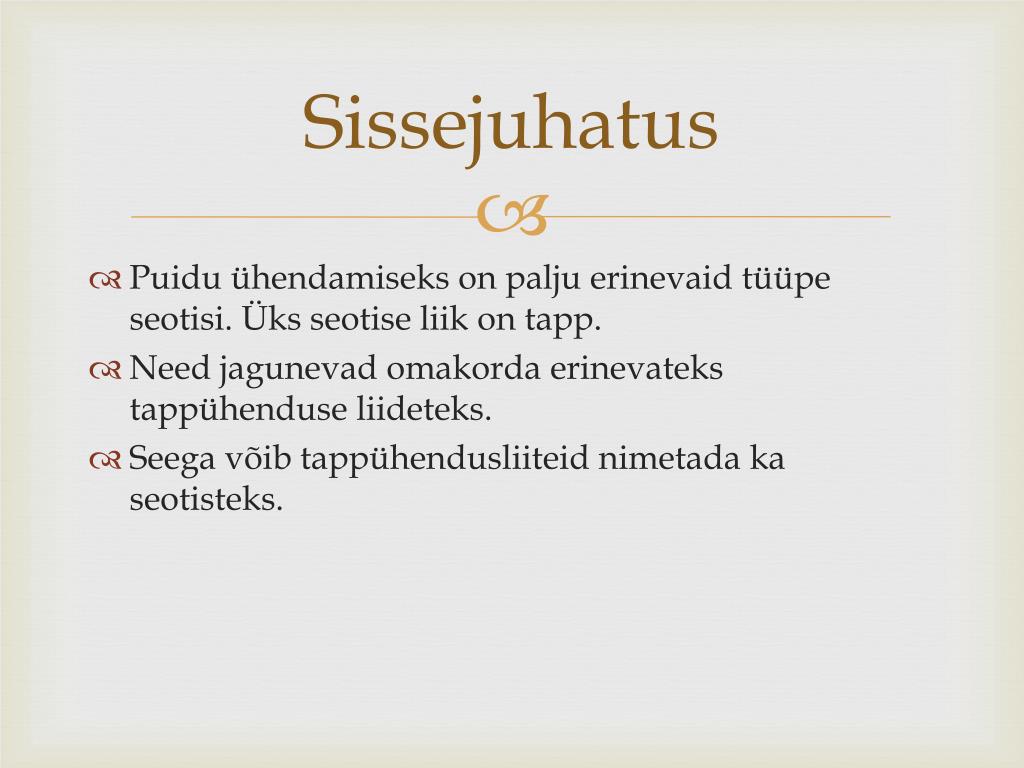

  2. Sissejuhatus • Puiduühendamiseks on paljuerinevaidtüüpeseotisi.Üksseotiseliik on tapp. • Need jagunevadomakordaerinevatekstappühenduseliideteks. • Seegavõibtappühendusliiteidnimetadakaseotisteks.

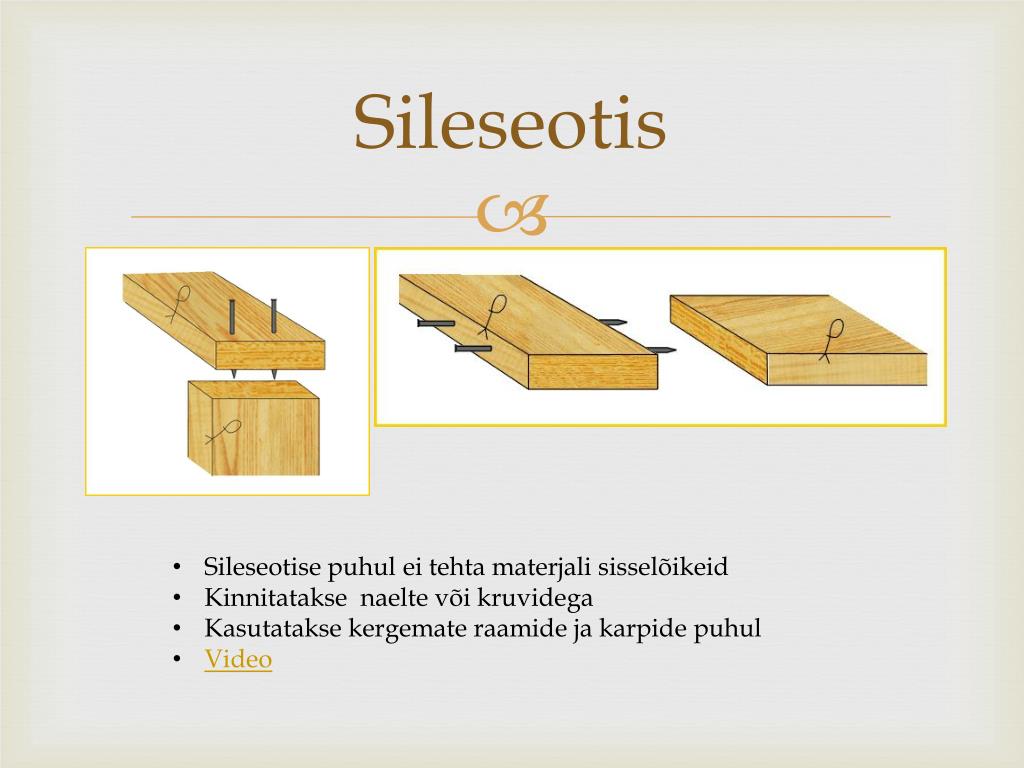

  3. Sileseotis • Sileseotise puhul ei tehta materjali sisselõikeid • Kinnitatakse naelte või kruvidega • Kasutatakse kergemate raamide ja karpide puhul • Video

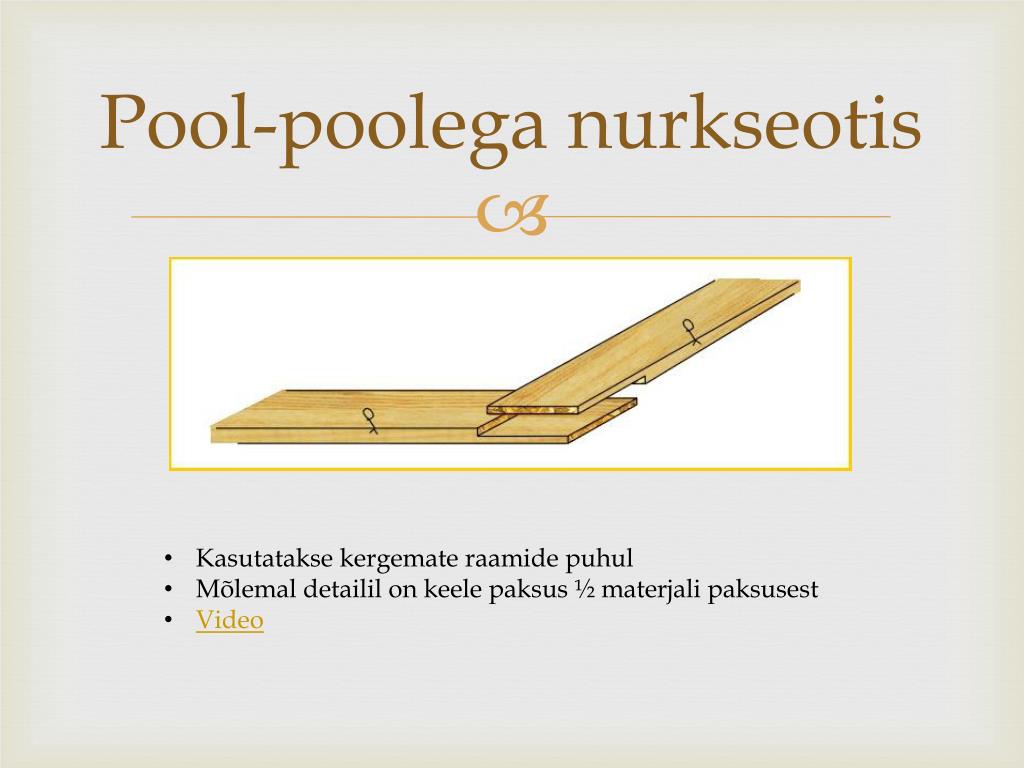

  4. Pool-poolega nurkseotis • Kasutatakse kergemate raamide puhul • Mõlemal detailil on keele paksus ½ materjali paksusest • Video

  5. Pool-poolega T-seotis

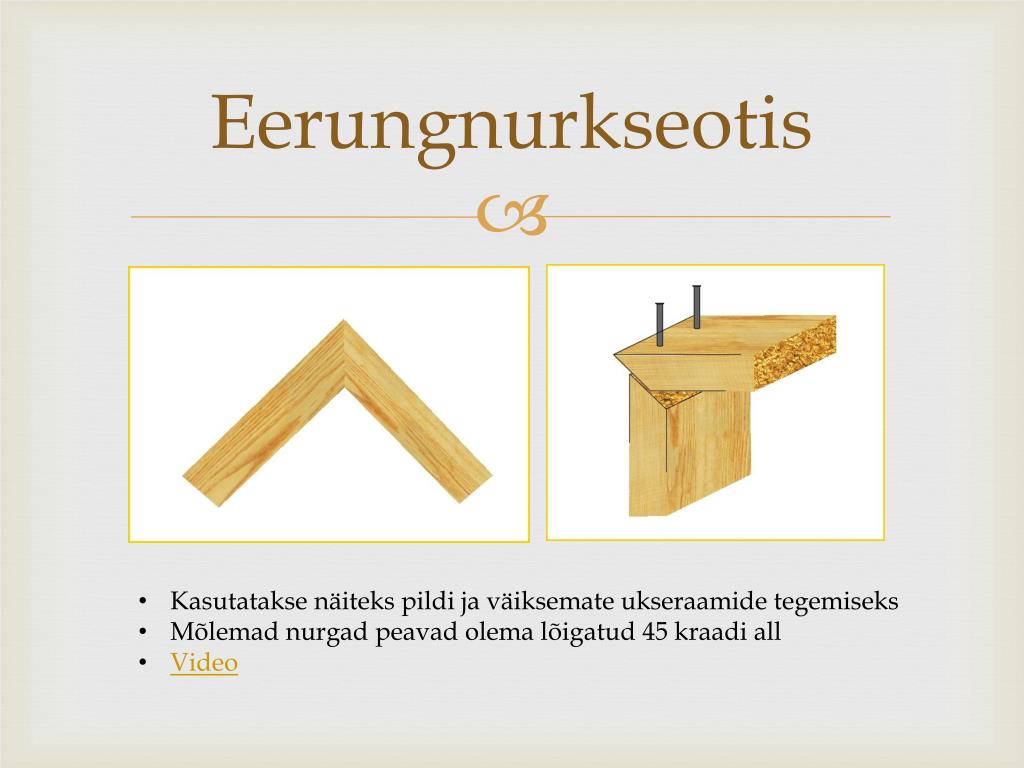

  6. Eerungnurkseotis • Kasutatakse näiteks pildi ja väiksemate ukseraamide tegemiseks • Mõlemad nurgad peavad olema lõigatud 45 kraadi all • Video

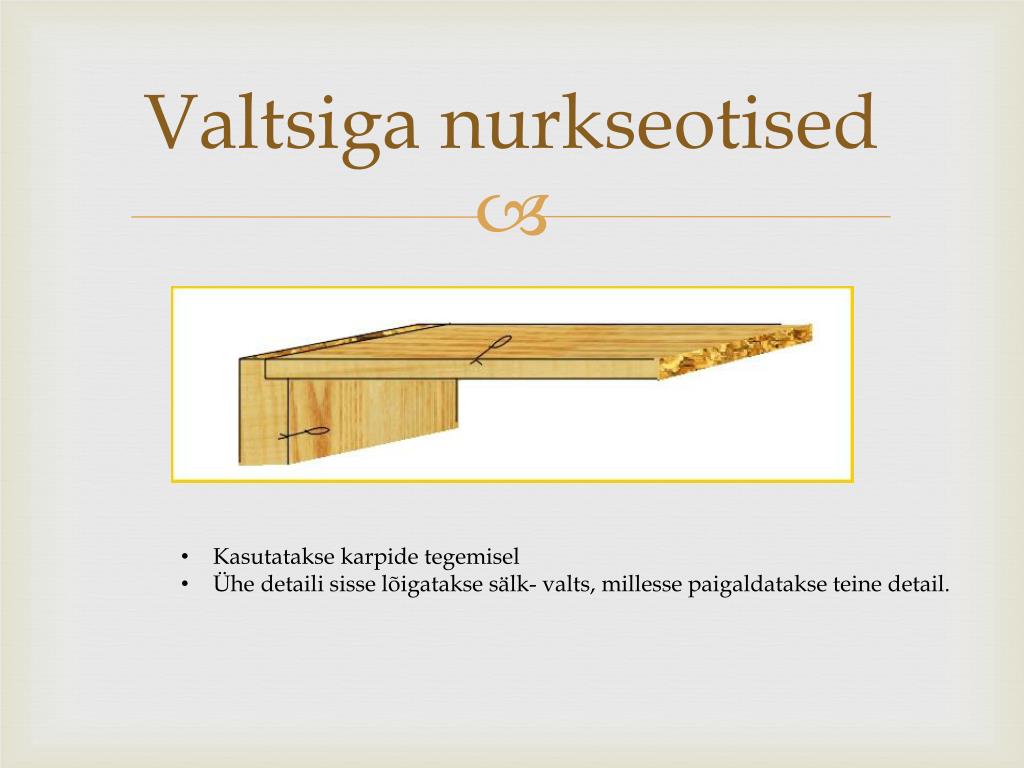

  7. Valtsiganurkseotised • Kasutatakse karpide tegemisel • Ühedetailisisselõigataksesälk- valts, millessepaigaldatakseteine detail.

  8. Kraadseotis • Kasutatakse peamiselt riiulite kinnitamiseks • Võib lisada külgedelt kruvid suurema tugevuse saavutamiseks • Video

  9. Veederühendus • Kasutatakse puitkilpide koostamisel, suurema vastupidamise saavutamiseks • Veeder on tavaliselt näiteks 4-6mm paksusest vineerist • Video

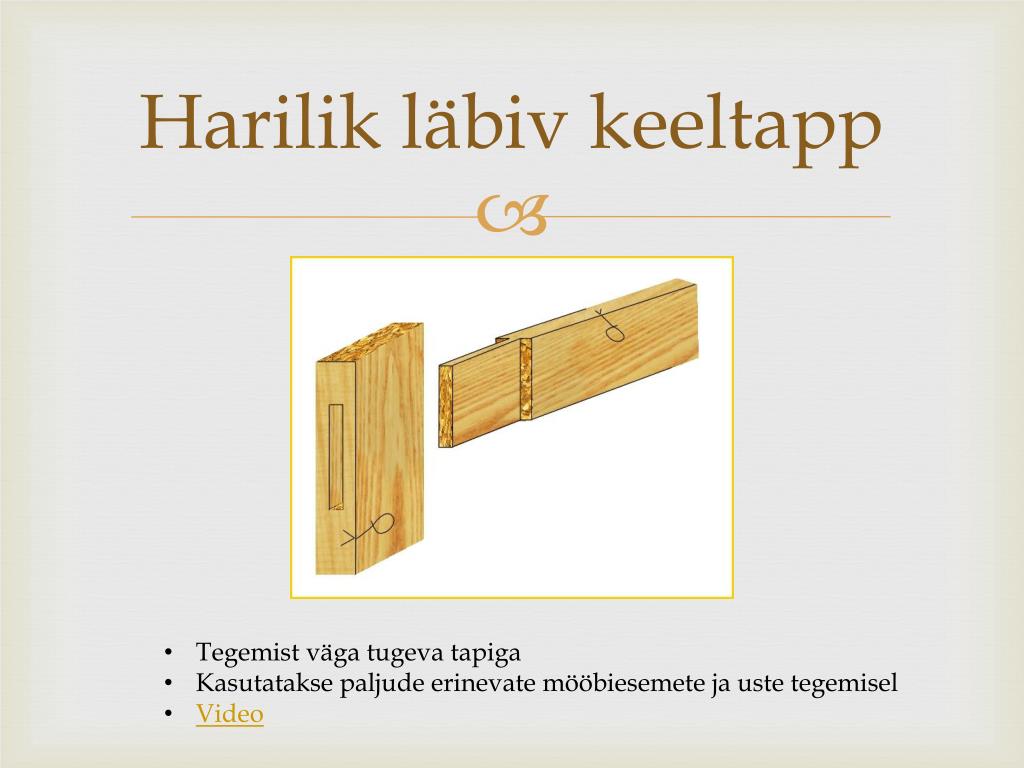

  10. Harilik läbiv keeltapp • Tegemist väga tugeva tapiga • Kasutatakse paljude erinevate mööbiesemete ja uste tegemisel • Video

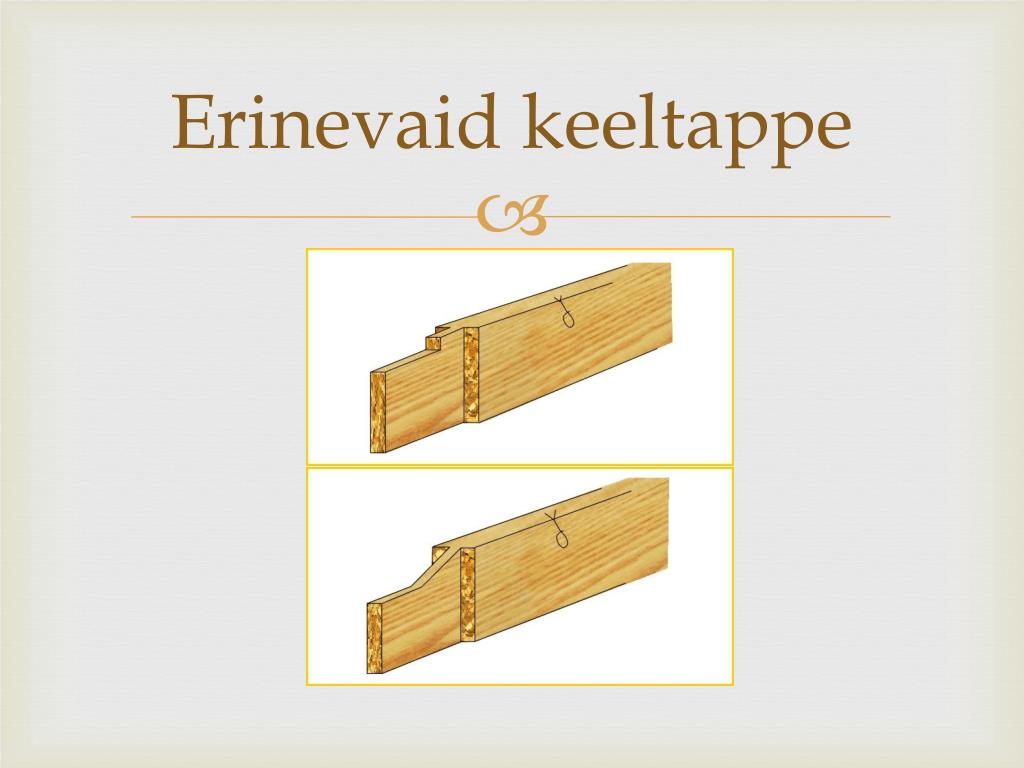

  11. Erinevaid keeltappe

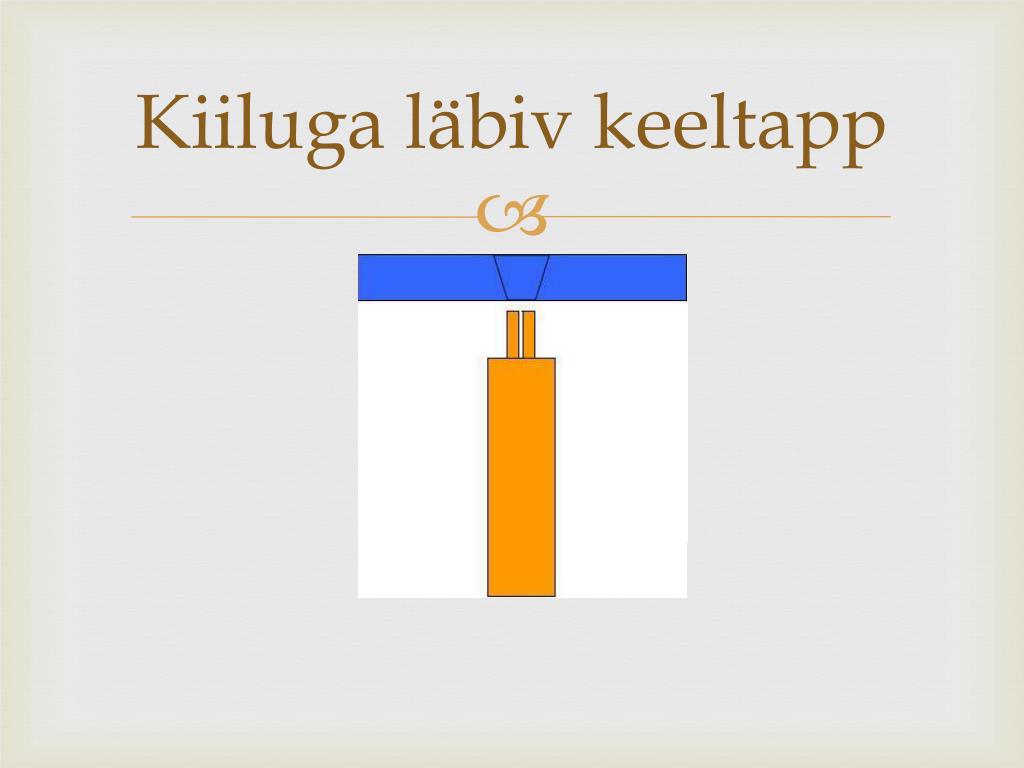

  12. Kiiluga läbiv keeltapp

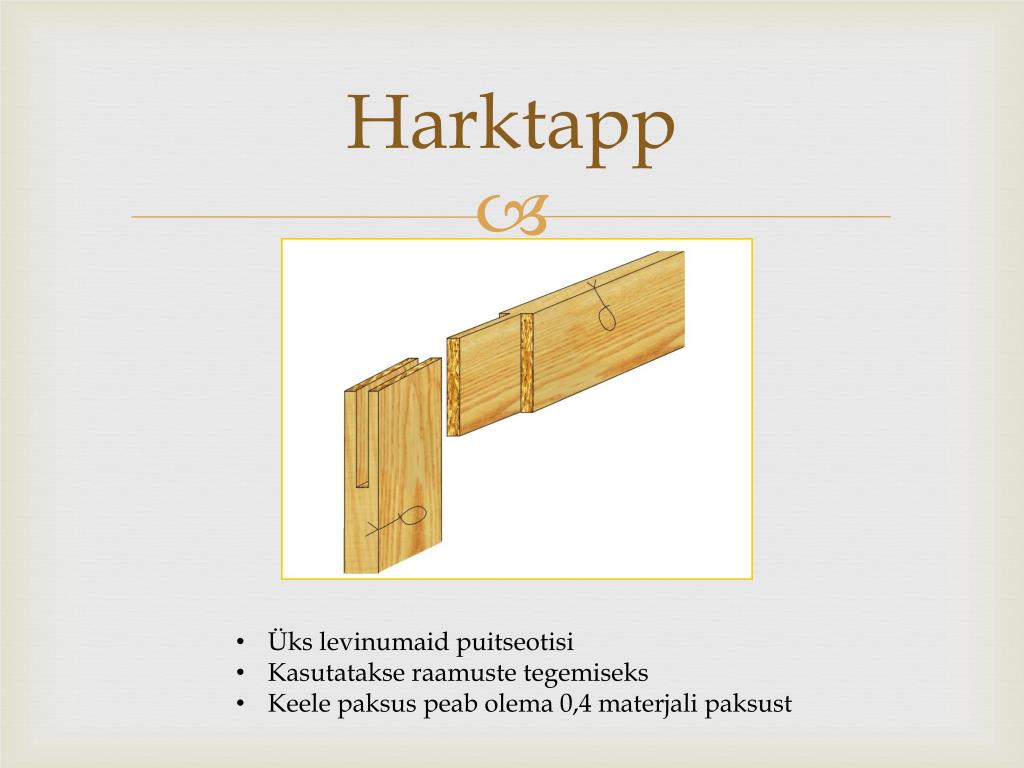

  13. Harktapp • Üks levinumaid puitseotisi • Kasutatakse raamuste tegemiseks • Keele paksus peab olema 0,4 materjali paksust

  14. Kalasabatapp • Kasutatakse sahtlite ja karpide tegemisel • Visuaalselt väga ilus • Käsitsi tegemine nõuab häid oskusi • Video

  15. Tugevdavad ühendused • Kasutatakse laudade ja toolide nurkades ühenduste tugevdamiseks

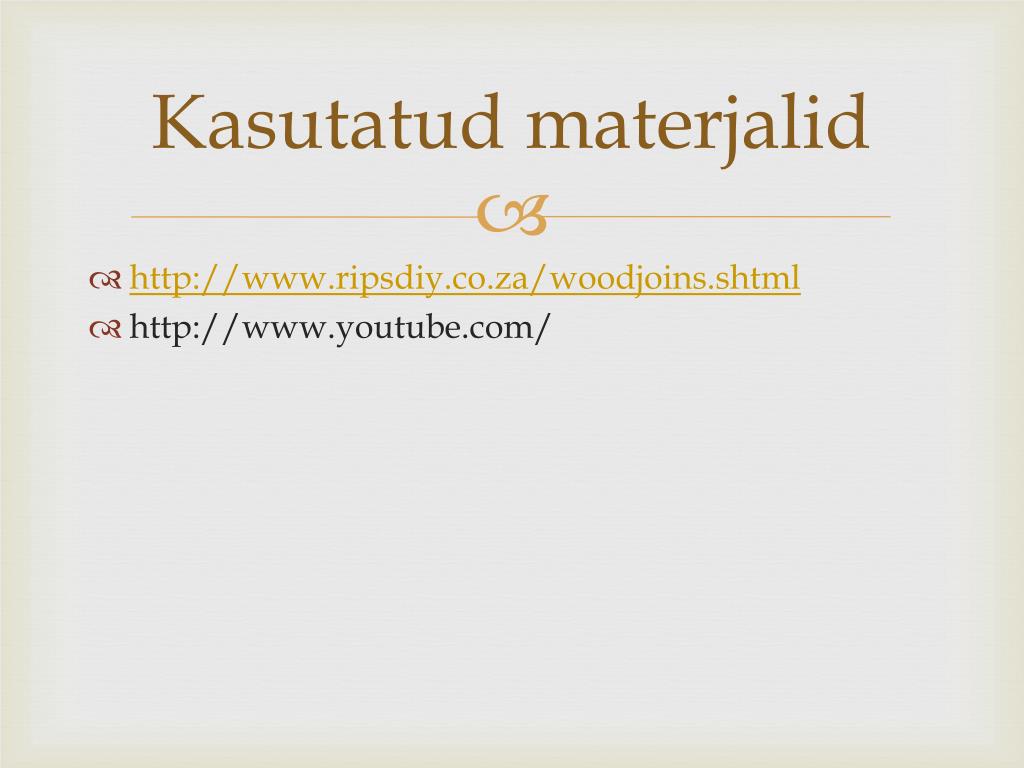

  16. Kasutatud materjalid • http://www.ripsdiy.co.za/woodjoins.shtml • http://www.youtube.com/
