减速器拆装与结构分析实验

减速器拆装与结构分析实验. 实验目的. 通过实验,掌握减速器拆装要领,熟悉减速器的机构、各个零部件的作用。帮助同学们更好的完成机械设计课程设计。. 实验安排. 1 、观看一视频,内容由减速器基本介绍,拆装实验,箱体设计易错点三部分构成; 2 、讲解实验注意事项; 3 、分组进行减速器拆装实验: 按班内序号 1 至 30 号 为第一大组先进行拆装实验,后面为第二大组在课室进行课程设计其它内容,稍后轮换。. 观看视频. 给同学们提两点建议: 快速浏览报告上的思考题,带着问题在视频中寻找答案; 把视频中不明白的地方记在书上,待会在拆装过程中看看实物是怎么样的。.

bena
Download Presentation

减速器拆装与结构分析实验

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 减速器拆装与结构分析实验

  2. 实验目的 通过实验,掌握减速器拆装要领,熟悉减速器的机构、各个零部件的作用。帮助同学们更好的完成机械设计课程设计。

  3. 实验安排 • 1、观看一视频,内容由减速器基本介绍,拆装实验,箱体设计易错点三部分构成; • 2、讲解实验注意事项; • 3、分组进行减速器拆装实验: • 按班内序号1至30号为第一大组先进行拆装实验,后面为第二大组在课室进行课程设计其它内容,稍后轮换。

  4. 观看视频 给同学们提两点建议: 快速浏览报告上的思考题,带着问题在视频中寻找答案; 把视频中不明白的地方记在书上,待会在拆装过程中看看实物是怎么样的。

  5. 实验步骤及注意事项 1,观察减速器的外形结构 观察——减速器箱体结构,外部有哪些零部件 认识——各个零部件名称、作用,查阅图纸、资料 思考——设计要求,可参考实验报告上的思考题、后续视频中指出的设计制图中的易错点

  6. 2,拆卸减速器 按顺序拆卸减速器; 拆卸过程注意安全,轻拿轻发; 拆下的螺栓、零部件等要摆放整齐。 注意:为保护箱盖和箱体的结合面,拆下箱盖后请勿将结合面朝下放置!!

  7. 3,观察减速器内部结构 认清减速器的形式,了解各级传动比的分配比例,观察箱内齿轮的啮合情况、轴承支承结构情况、润滑方式、轴承的密封装置、油槽、油沟的位置并分析其作用。

  8. 4,拆下轴及轴上零件,观察轴上各零部件的安装情况。4,拆下轴及轴上零件,观察轴上各零部件的安装情况。 注意:先拆高速轴,再拆低速轴。 拆装轴的过程必须用两手保持轴的平稳,防止轴上零件滑落。

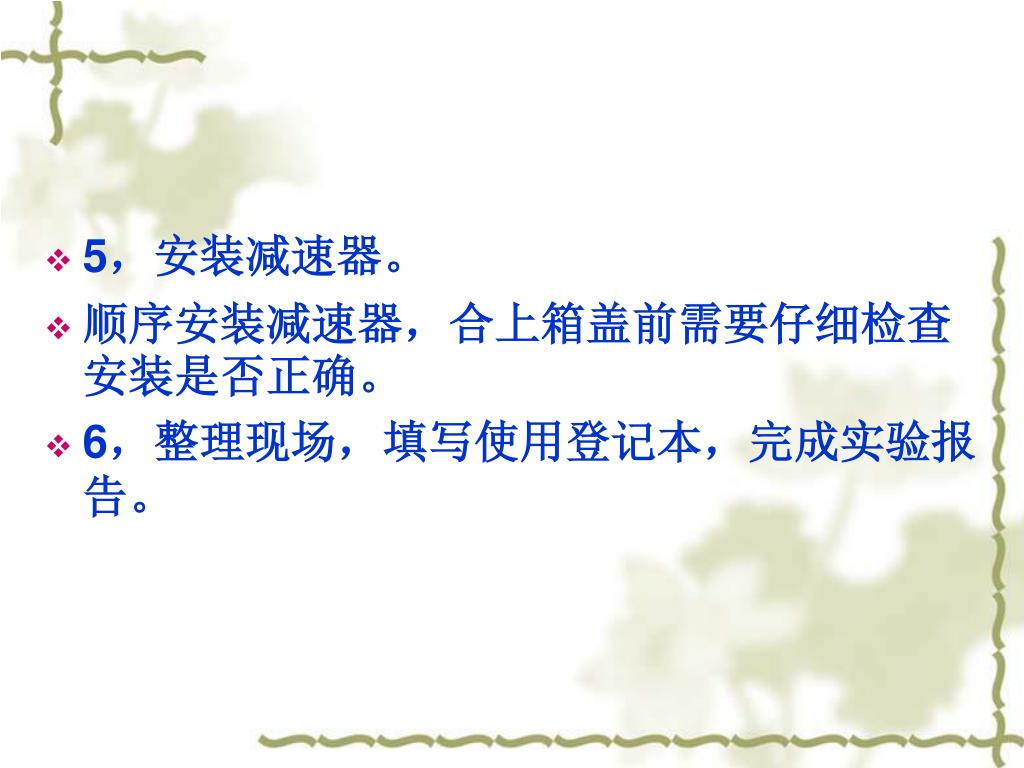

  9. 5,安装减速器。 顺序安装减速器,合上箱盖前需要仔细检查安装是否正确。 6,整理现场,填写使用登记本,完成实验报告。

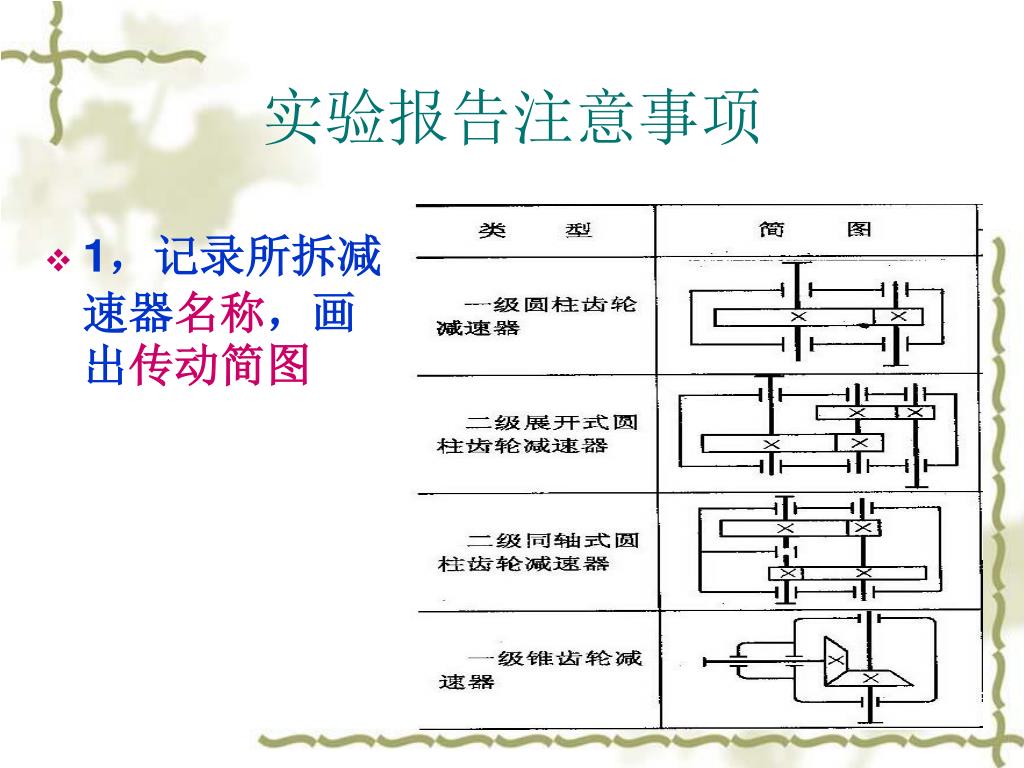

  10. 实验报告注意事项 1,记录所拆减速器名称,画出传动简图

  11. 实验报告注意事项 2,第六题记录轴承名称、型号
