Выпрямители PhD Olga Ruban Лекция 2
Выпрямители • Single-Phase Half-Wave Rectifiers (M1 rectifier). Однофазный полуволновой выпрямитель (M1).MC1 RL • Однофазный мостовой выпрямитель. (Single-Phase Bridge Rectifiers. Full-wave single-phase bridge

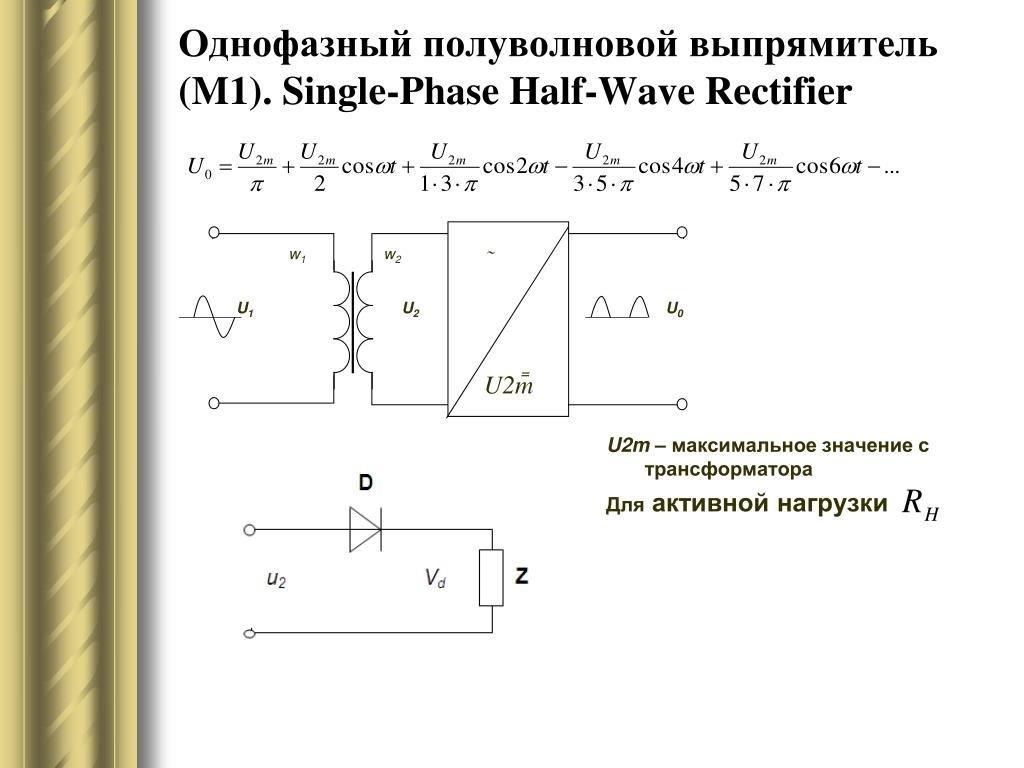

= w1 w2 U1 U2 U0 Однофазный полуволновой выпрямитель (M1). Single-Phase Half-Wave Rectifier U2m– максимальное значение с трансформатора Для активной нагрузки U2m

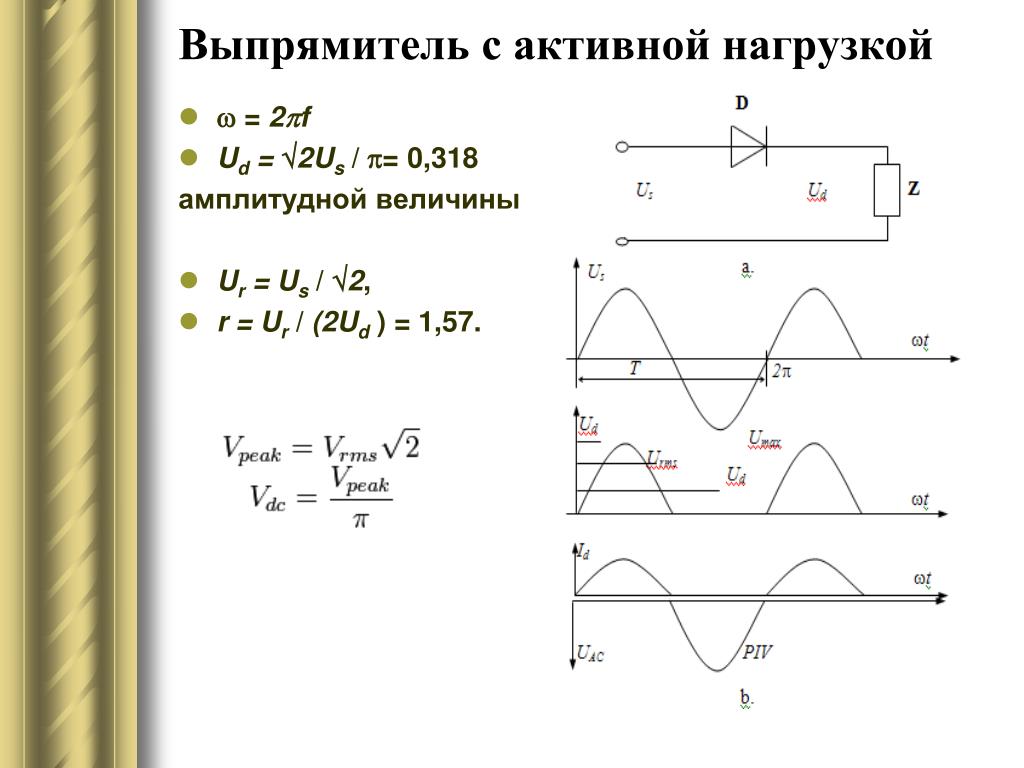

Выпрямитель с активной нагрузкой • = 2f • Ud = 2Us / = 0,318 амплитудной величины • Ur = Us/2, • r = Ur/(2Ud )=1,57.

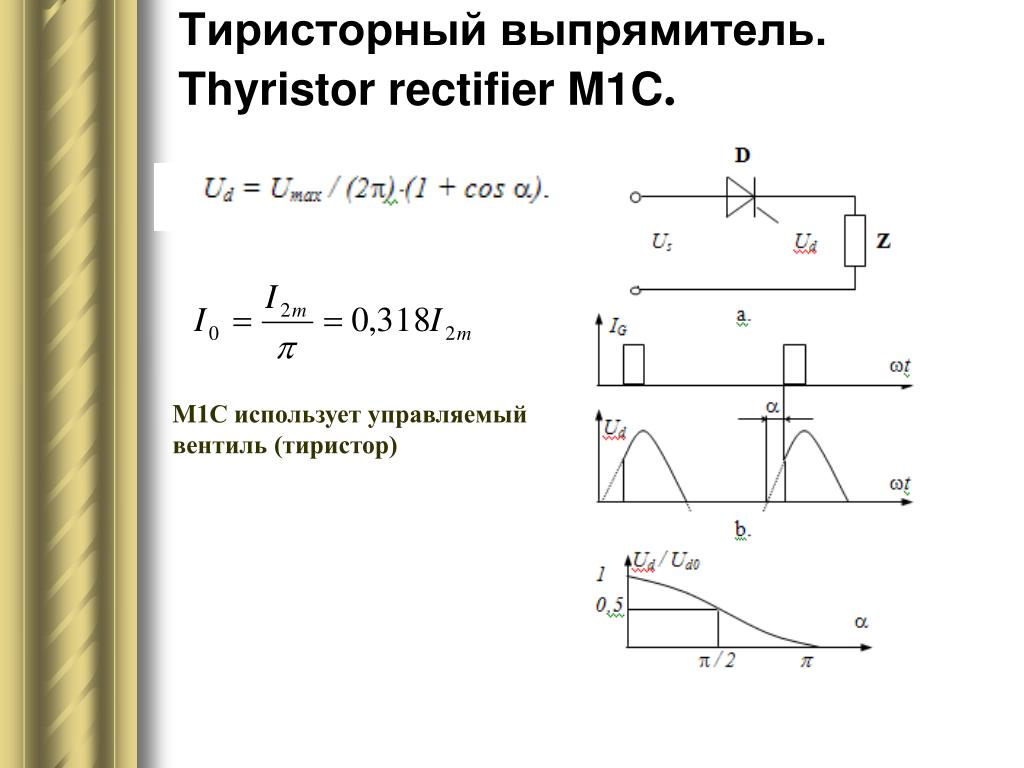

Тиристорный выпрямитель. Thyristor rectifier M1C. M1C использует управляемый вентиль (тиристор)

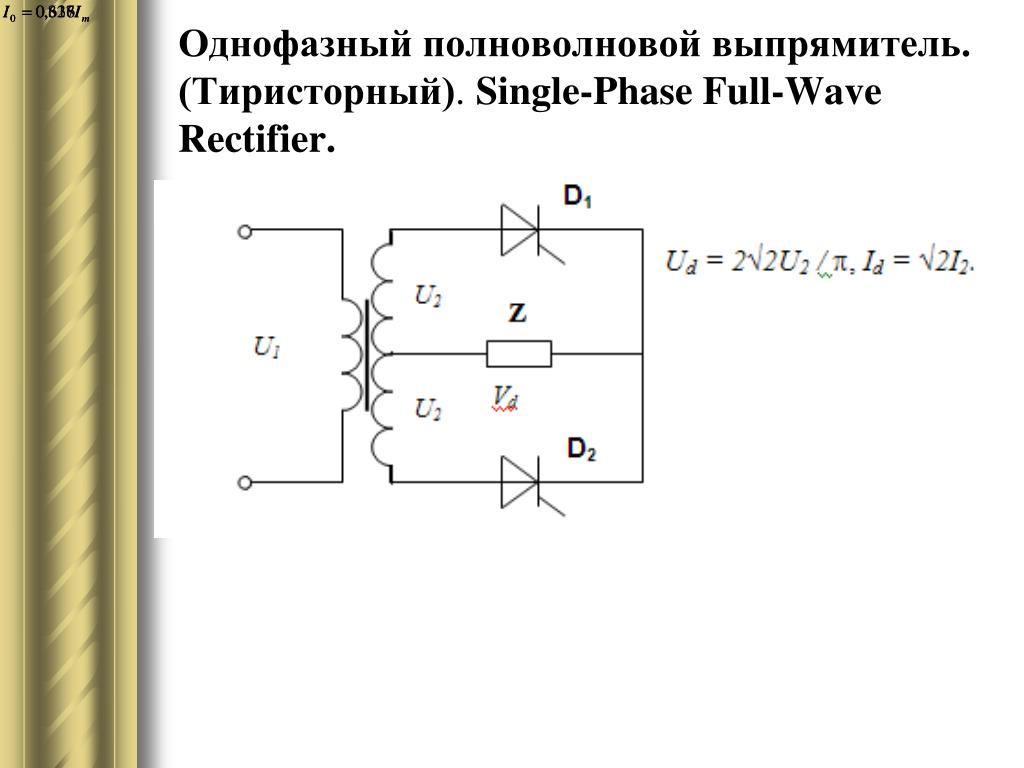

Однофазный полноволновой выпрямитель. (Тиристорный). Single-Phase Full-Wave Rectifier.

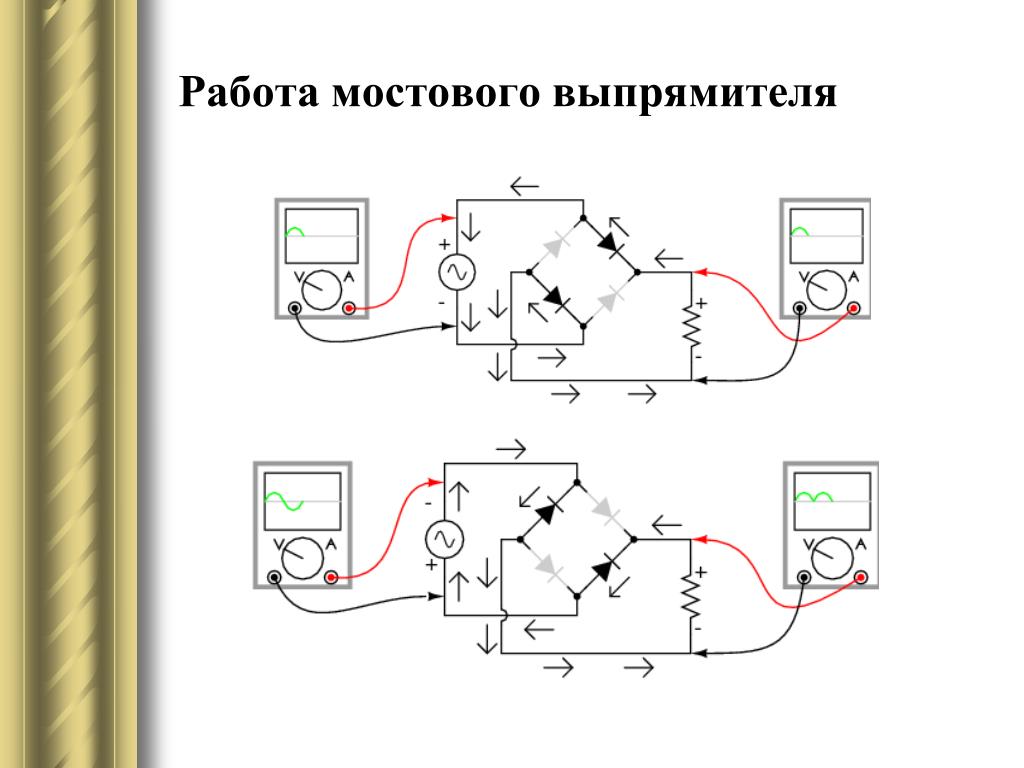

Однофазный мостовой выпрямитель. (Single-Phase Bridge Rectifiers. Full-wave single-phase bridge rectifier (B2 rectifier)

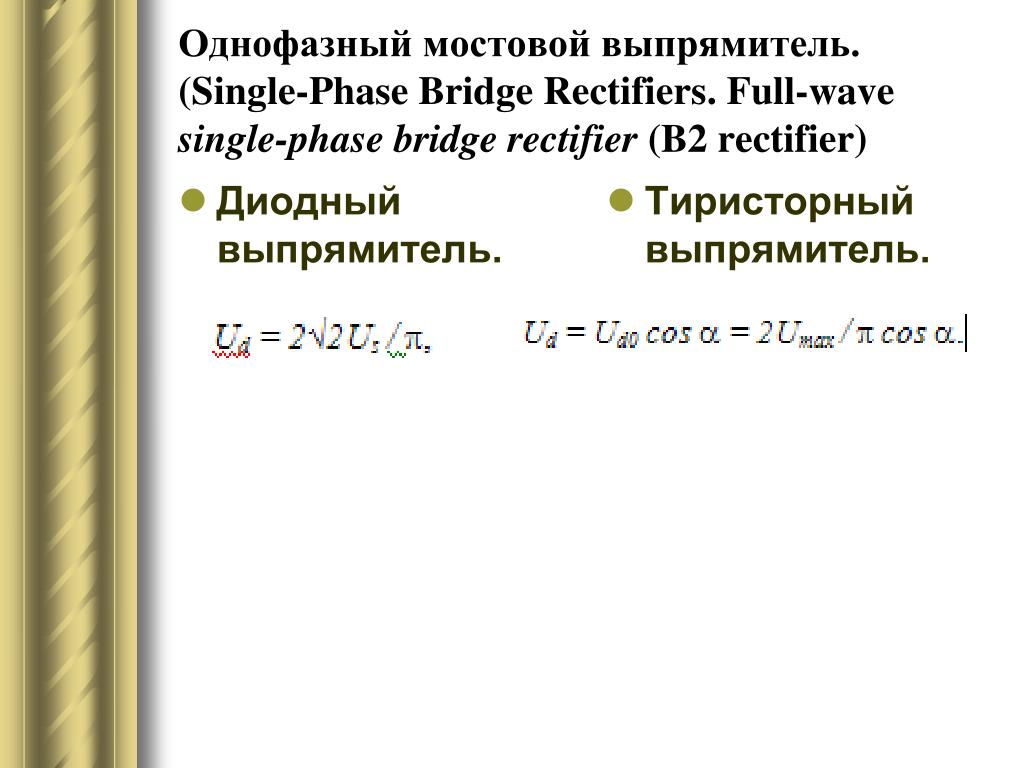

Однофазный мостовой выпрямитель. (Single-Phase Bridge Rectifiers. Full-wave single-phase bridge rectifier (B2 rectifier) • Диодный выпрямитель. • Тиристорный выпрямитель.
Однофазный мостовой выпрямитель Постоянная составляющая тока нагрузки I0 определяется т.е. в двухполупериодном выпрямителе ток, проходящий через каждый диод, в два раза меньше, чем в однополупериодном. • Найдем теперь соотношение между U0 и U2.Так как постоянная составляющая напряжения U0 = I0RH, то U0 = 0,636 I2m RH. • Если учесть, что , то I2mRH = U2m, т.е. но так как , то получим
Однофазный мостовой выпрямитель • Обратное напряжение, действующее на каждый диод в данной схеме, в два раза меньше, чем в схеме однополупериодного выпрямителя. Действительно, когда диоды D1 и D3 открыты, к диоду D2 приложено полное обратное напряжение вторичной обмотки через открытые диод D1. Точно такое же обратное напряжение приложено и к диоду D4. Следовательно, • Малое значение коэффициента пульсации также является достоинством данной схемы.

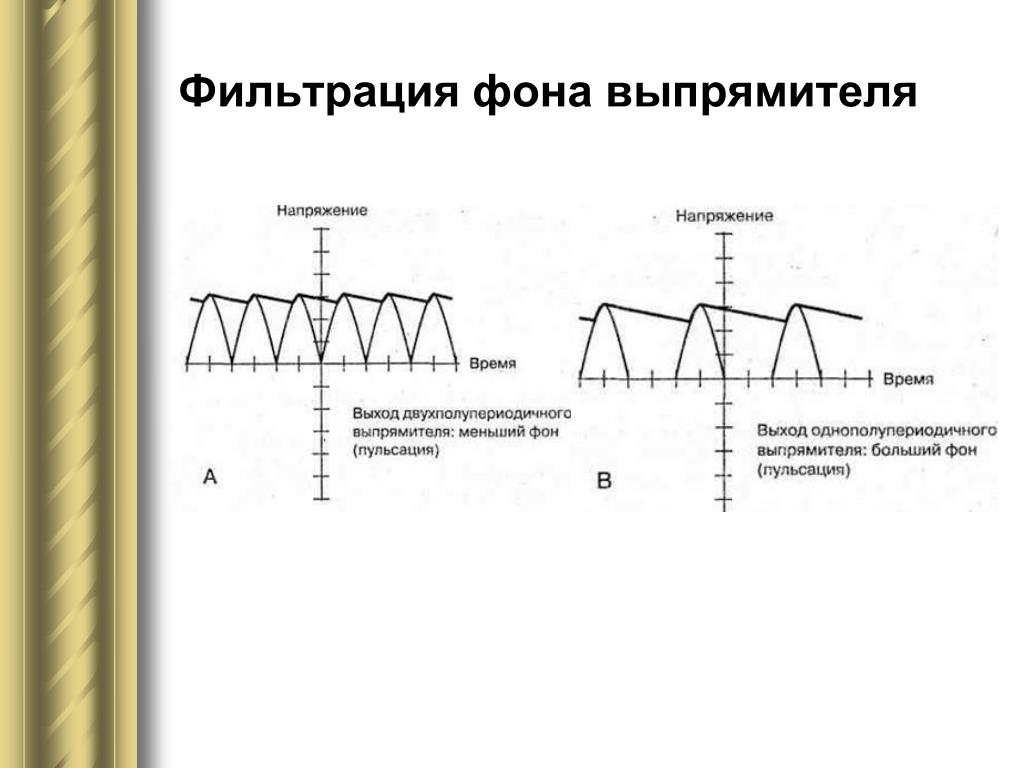

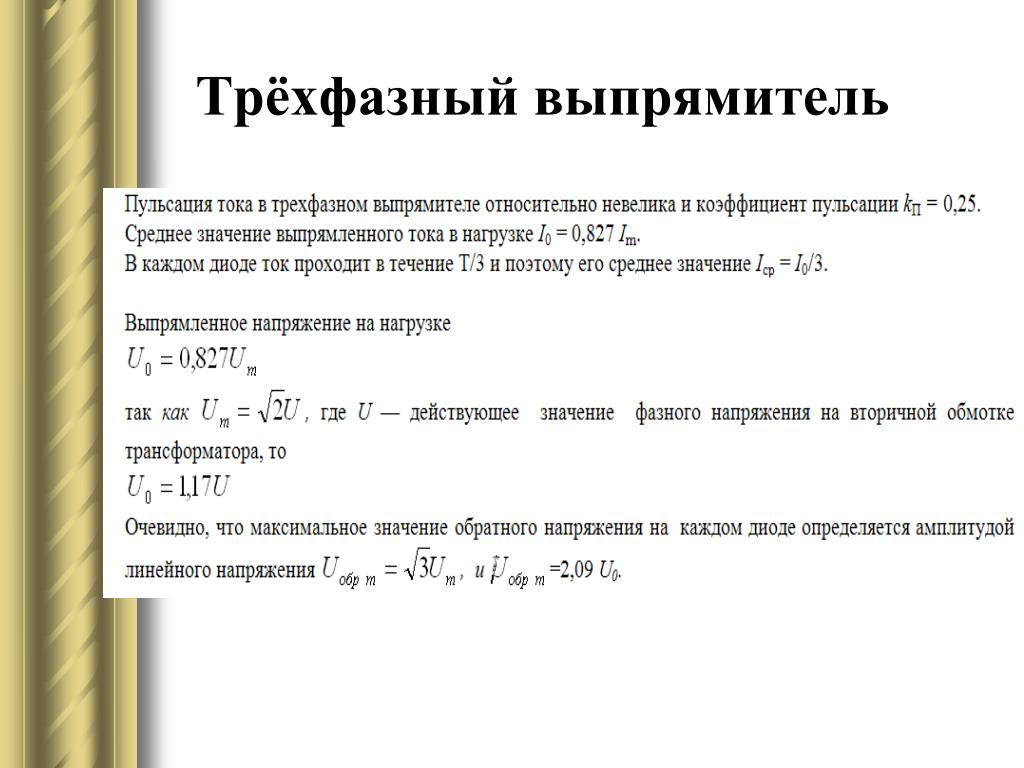

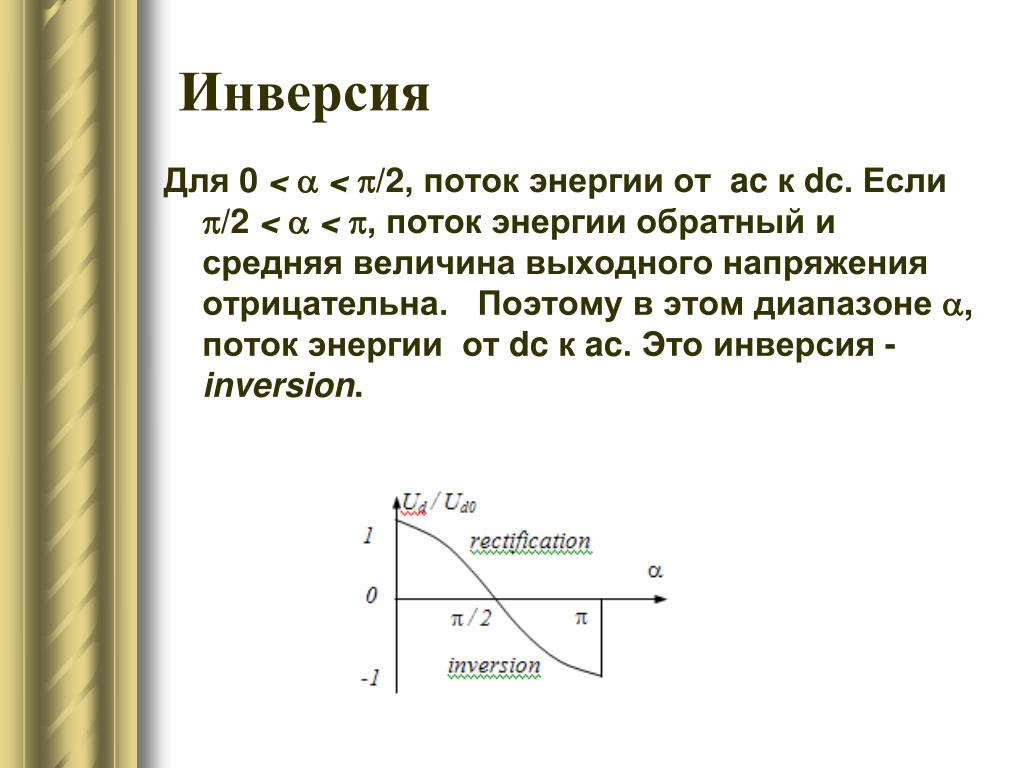

Инверсия Для 0<< /2, поток энергии от ac к dc. Если/2<< , поток энергии обратный и средняя величина выходного напряжения отрицательна. Поэтому в этом диапазоне , поток энергии от dc к ac. Это инверсия - inversion.
Задача • Определить постоянную составляющую тока нагрузки двухполупериодного мостового выпрямителя, если амплитуда напряжения на зажимах вторичной обмотки трансформатора равна 310 В, а сопротивление нагрузки Rн= 800 Ом.
Общие вопросы • Каково назначение источников питания? • Каковы основные требования, предъявляемые к источникам питания? • Каково назначение выпрямителей? • Чему равна частота пульсаций выходного напряжения при двухполупериодном выпрямлении тока?
Вопросы • Каковы преимущества и недостатки мостовой схемы выпрямителя по сравнению с двухполупериодной схемой с выводом от средней точки? • По каким основным параметрам выбирают диоды для выпрямителей? • Какой тип сглаживающего фильтра применяют в тиристорных выпрямителях? • Тот факт, что диоды являются неидеальными приборами, отражается на работе выпрямителя следующим образом: а) уменьшается коэффициент пульсации; б) искажается форма тока в нагрузке; в) уменьшается среднее значение выпрямленного тока; г) увеличивается обратное напряжение на диоде.
