  1. PS Simul POWER SYSTEM SIMULATOR - SOFTWARE PARA MODELAGEM DO SISTEMA DE POTÊNCIA E SIMULAÇÃO DE TRANSITÓRIOS ELETROMAGNÉTICOS

  2. APRESENTAÇÃODO SOFTWARE • O PSSIMUL POSSUI OS RECURSOS MAIS AVANÇADOS NA SIMULAÇÃO DE TRANSITÓRIOS ELETROMAGNÉTICOS, ELETROMECÂNICOS E SISTEMA DE CONTROLE. • INTERFACE AMIGÁVEL E INTUITIVA QUE FACILITA A MONTAGEM DE PROJETOS E ANÁLISE DE RESULTADOS. • BLOCOS DE ELEMENTOS COM CARACTERÍSTICAS ÚNICAS. • POSSIBILIDADE DE CURTO ENTRE ESPIRAS NO TRANSFORMADOR. • ACESSO AOS ENROLAMENTOS DO ROTOR DA MÁQUINA ELÉTRICA.

  3. APRESENTAÇÃODO SOFTWARE • UTILIZA INTEGRAÇÃO TRAPEZOIDAL PARA RESOLUÇÃO DAS EQUAÇÕES DIFERENCIAIS. EM CHAVEAMENTOS UTILIZA O MÉTODO DE EULER PARA EVITAR OSCILAÇÕES NUMÉRICAS. • BIBLIOTECA COM BLOCOS DE: ELEMENTOS PASSIVOS, ELEMENTOS NÃO LINEARES, FONTES, CHAVES/ FALTAS, ACOMPLAMENTO, TRANSFORMADORES, LINHAS/ CABOS, MÁQUINAS, REGULADORES V E W, ENTRADAS E SAÍDAS, CONTROLE, LÓGICAS E ETC. • POSSIBILITA A EXPORTAÇÃO DAS FORMAS DE ONDAS EM FORMATO COMTRADE E CSV.

  4. APLICAÇÕES DO SOFTWARE • ESTUDOS DE DESCARGA ATMOSFÉRICA. • ENERGIZAÇÕES DE LINHAS E TRANSFORMADORES. • TRANSITÓRIOS DE CHAVEAMENTOS / FALTAS. • PARTIDAS DE MOTORES. • ESTUDOS DE SOBRETENSÕES. • SATURAÇÕES DE TRANSFORMADORES DE CORRENTE. • APLICAÇÕES EM ELETRÔNICA DE POTÊNCIA.

  5. APLICAÇÕES DO SOFTWARE • TESTES EM DISPOSITIVOS DE PROTEÇÃO. • TENSÕES DE REESTABELICIMENTO TRANSITÓRIOS. • ESTUDOS DE QUALIDADE DE ENERGIA. • MANOBRAS DE CARGAS INDUTIVAS E CAPACITIVAS. • RELIGAMENTO DE LINHAS. • LÓGICAS DE CONTROLE. • ETC.

  6. RECURSOS DO SOFTWARE • COMANDO DE DESFAZER (CTRL + Z). • POSSIBILITA VÁRIAS SIMULAÇÕES DO PROJETO, ARMAZENANDO AS FORMAS DE ONDA EM UM ÚNICO ARQUIVO. • GERAÇÃO DE RELATÓRIO. • CONTROLE DO TEMPO DE SIMULAÇÃO. • CONTROLE DO PASSO DE INTEGRAÇÃO. • CONTROLE DO PASSO PARA PLOTAR GRÁFICOS. • REGISTRO DE OCORRÊNCIA DO TESTE (LOG).

  7. RECURSOS DO SOFTWARE • DECLARAÇÃO DE CONSTANTES. • LOOP DE CONTANTES. • VISUALIZAÇÃO GRÁFICA DAS FORMAS DE ONDA E DOS SINAIS DIGITAIS. • VISUALIZAÇÃO DOS FASORES. • VISUALIZAÇÃO GRÁFICA DA TRAJETÓRIA DA IMPEDÂNCIA.

  8. TELA PRINCIPAL DO SOFTWARE

  9. TELA PRINCIPAL DO SOFTWARE • MENU RIBBON MOSTRANDO ÍCONES MAIORES E COM A FAIXA MAIS LARGA. • JANELAS EM ESTILO DOCK ONDE TODAS AS CAIXAS SÃO MOSTRADAS. • USUÁRIO POSSUI A LIBERDADE DE UNIR, AGRUPAR, TRANSFORMAR EM GUIA OU ABRIR EM OUTRAS JANELAS AS DIVERSAS CAIXAS.

  10. COMPONENTES DO SOFTWARE • BIBLIOTECA COM MAIS DE 200 ELEMENTOS DIVIDIDOS EM 17 GRUPOS.

  11. COMPONENTES DO SOFTWARE • GRUPO ELEMENTOS PASSIVOS • RESISTORES, INDUTORES E CAPACITORES EM DIVERSAS CONFIGURAÇÕES. SEJA INDIVIDUAL, TRIFÁSICA, ESTRELA E DELTA.

  12. COMPONENTES DO SOFTWARE • GRUPO ELEMENTOS NÃO LINEARES • RESISTORES E INDUTORES NÃO LINEARES E PARA-RAIO QUE PODE SER SIMULADO PELO MODELO PSEUDO LINEAR OU PELO MÉTODO THEVENIM.

  13. COMPONENTES DO SOFTWARE • GRUPO FONTES • FONTES SENOIDAIS, DC, TEMPO, RAMPA, EXPONENCIAL, HARMÔNICA, QUADRADA, TRIANGULAR, PULSO, PWM, STEP, COMTRADE, SURTO, VARIÁVEL E ETC.

  14. COMPONENTES DO SOFTWARE • GRUPO CHAVES E FALTAS • CHAVES CONTROLADAS POR TEMPO E TENSÃO. • BLOCO COM TODOS OS TIPOS DE FALTA, INCLUSE FALTAS PARA LINHAS DE TRANSMISSÃO NÃO SENDO NECESSÁRIO DIVIDÍ-LAS PARA APLICAÇÃO DA FALTA. • BLOCO DE DISJUNTORES QUE CONSIDERAM SEUS DIVERSOS COMANDOS E TEMPOS DE ABERTURA E DE FECHAMENTO.

  15. COMPONENTES DO SOFTWARE • GRUPO ACOPLAMENTOS: • ACOMPLAMENTO MÚTUO ENTRE: RESISTÊNCIA, INDUTÂNCIA OU CAPACITÂNCIA.

  16. COMPONENTES DO SOFTWARE • GRUPO TRANSFORMADORES • TRANSFORMADORES: MONOFÁSICOS, TRIFÁSCIOS, IDEAIS, REAIS TODOS COM ACESSO AOS ENROLAMENTOS POSSIBILANDO CURTO ENTRE ESPIRAS. • TCS E TPS REAIS E IDEAIS.

  17. COMPONENTES DO SOFTWARE • GRUPO LINHAS / CABOS

  18. COMPONENTES DO SOFTWARE • GRUPO LINHAS / CABOS • LINHAS E CABOS SÃO AJUSTADOS PELA SUA GEOMETRIA OU PELAS MATRIZES DE IMPEDÂNCIA. • OS PARAMÊTROS PODEM SER DEFINIDOS DE MANEIRA CONCENTRADA OU DISTRIBUÍDA. • POSSUI LIGAÇÃO DIRETA COM OS BLOCOS DE FALTA E SIR DE MODO A FACILITAR A MONTAGEM DO CIRCUITO TORNANDO DINÂMICA AS DEFINIÇÕES DE PARAMÊTROS. • EXISTEM OS SEGUINTE MODELOS: PI, RL, SEM PERDAS, BERGERON, ALÉM DA MODELAGEM EM FREQUÊNCIA NO DOMÍNIO MODAL OU NO DOMÍNIO DAS FASES.

  19. COMPONENTES DO SOFTWARE • GRUPO MÁQUINAS • MÁQUINAS SÍNCRONAS E ASSÍNCRONAS COM TODOS TIPOS DE CONEXÃO: Y ATERRADO, DELTA AB, DELTA AC, INCLUSIVE COM POSSIBILIDADE DE CONEXÃO EXTERNA. • MÁQUINAS DC COM EXCITAÇÃO EXTERNA OU DE IMÃ PERMANENTE.

  20. COMPONENTES DO SOFTWARE • GRUPO REGULADORES V E W • CONTROLADORES DE TENSÃO E VELOCIDADE DE ACORDO COM OS MODELOS DO IEEE.

  21. COMPONENTES DO SOFTWARE • GRUPO CONTROLES • MAIS DE 60 BLOCOS DE CONTROLE. POR EXEMPLO: SOMA, DIVISÃO, RAIZ, EXPONENCIAL, FILTROS, COMPARADOR, OSCILADOR FUNÇÕES DE TRANSFERÊNCIA E ETC.

  22. COMPONENTES DO SOFTWARE • GRUPO LÓGICAS • PORTA LÓGICA E, PORTA LÓGICA OU, PORTA LÓGICA OU EXCLUSIVO, PORTA LÓGICA INVERSORA, FLIP - FLOP E MULTIPLEXADOR.

  23. COMPONENTES DO SOFTWARE • GRUPO MEDIDORES • MEDIDORES DE TENSÃO E CORRENTE MONOFÁSICO OU TRIFÁSICO. MEDIDOR DE FREQUÊNCIA E DE HARMÔNICAS. CONVERSORES A/D E D/A.

  24. COMPONENTES DO SOFTWARE • GRUPO PROTEÇÃO • BLOCOS PARA ANÁLISE DA FUNÇÃO DIFERENCIAL.

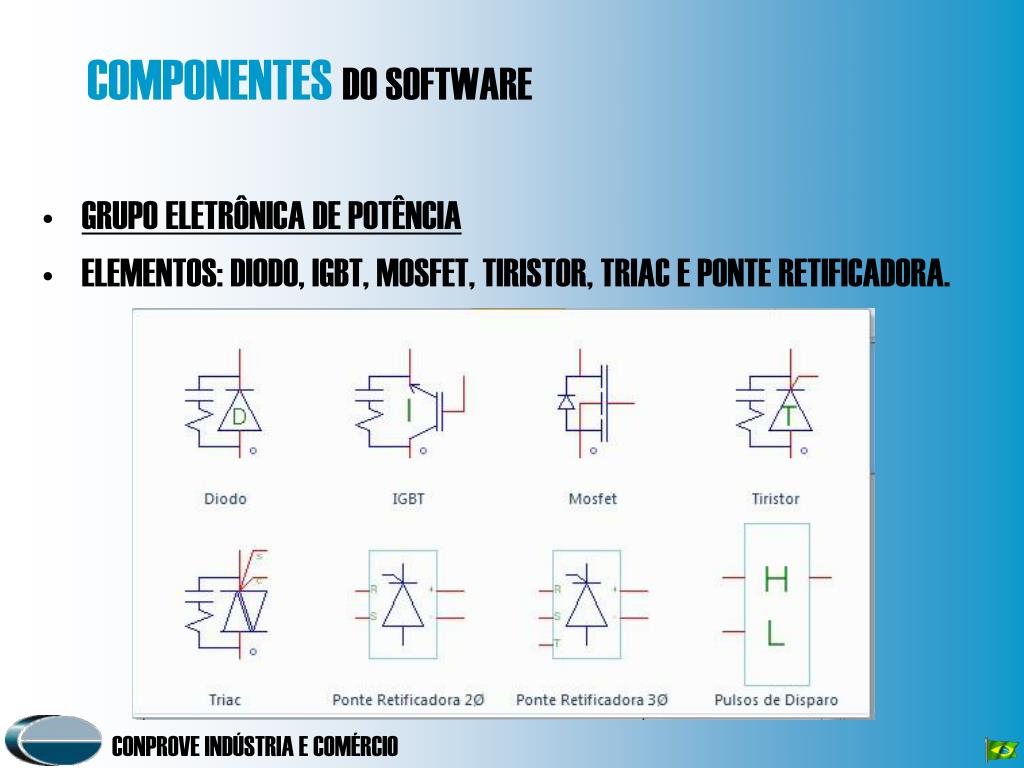

  25. COMPONENTES DO SOFTWARE • GRUPO ELETRÔNICA DE POTÊNCIA • ELEMENTOS: DIODO, IGBT, MOSFET, TIRISTOR, TRIAC E PONTE RETIFICADORA.

  26. COMPONENTES DO SOFTWARE • GRUPO LINK RUN TIME • INTERLIGA OS SINAIS ANALÓGICOS OU BINÁRIOS COM A TELA RUN TIME PARA CONTROLE E VISUALIZAÇÃO.

  27. COMPONENTES DO SOFTWARE • GRUPO RUN TIME • CONFIGURA-SE OS GRÁFICOS PARA VISUALIZAÇÃO DE SINAIS ANALÓGICOS, DIGITAIS, FASORES HARMÔNICOS E TRAJETÓRIA DE IMPEDÂNCIA . CONFIGURA-SE AS CHAVES, LEDS, MEDIDORES E SLIDERS.

  28. COMPONENTES DO SOFTWARE • GRUPO OUTROS • AGRUPA, SEPARA E LIGA SINAIS. CONFIGURA-SE A CAIXA DE TEXTO, CONVERTE SINAL PARA FORMA BINÁRIA. TRANSFORMA PARA FASOR , BARRA PARA LIGAÇÕES TRIFÁSICAS E SELETOR DE SINAIS AGRUPADOS.

  29. TELA DRAFT DO SOFTWARE • NESSA TELA O USÚARIO DEVE DESENHAR O CIRCUITO A SER ANALISADO.

  30. TELA PARÂMETROS DE AJUSTE DO SOFTWARE • AO EFETUAR UM DUPLO CLIQUE EM UM COMPONENTE ABRE-SE UMA JANELA PARA PARAMETRIZA-LO.

  31. TELA COMPARAÇÃO DO SOFTWARE • PODEM-SE COMPARAR DOIS COMPONENTES DE ARQUIVOS DISTINTOS PARA VERIFICAR AS DIFERENÇAS.

  32. TELA DE BUSCA DO SOFTWARE • PODE-SE ENCONTRAR QUALQUER ELEMENTO FACILMENTE ATRAVÉS DO RECURSO DE BUSCA.

  33. TELA DE CONSTANTE DO SOFTWARE • TODO PARAMÊTRO PODE SER ASSOCIADO A UMA CONSTANTE DE MODO A ALTERA-LO FACILMENTE.

  34. TELA DE LOOP DO SOFTWARE • UMA DETERMINADA CONSTANTE PODE SER ALTERADO DE MANEIRA AUTOMÁTICA ATRAVÉS DA FERRAMENTA DE LOOP.

  35. FERRAMENTE LOOP DO SOFTWARE • O LOOP POSSSIBILITA QUE UMA CONSTANTE SEJA ALTERADA DE MANEIRA AUTOMÁTICA BASTANDO QUE SE ESCOLHA O VALOR INICIAL, FINAL E O PASSO PARA ESSA CONTANTE. • PODE-SE DEFINIR VÁRIOS LOOPS DE MODO QUE O PS SIMUL EXECUTA-OS EM CASCATA. • ATRAVÉS DESSES RECURSOS VÁRIOS CASOS SÃO SIMULADOS AUTOMATICAMENTE E OS RESULTADOS COM AS FORMAS DE ONDA FICAM DISPONÍVEIS AO FINAL DO TESTE PARA ANÁLISES.

  36. TELA LISTA DE ERRO DO SOFTWARE • INFORMAÇÕES SOBRE POSSÍVEIS ERROS, ALÉM DE ADVERTÊNCIAS E MENSAGENS.

  37. TELA RESULTADOS DO SOFTWARE • VISUALIZAÇÃO DE TODOS OS TESTES ORGANIZADOS EM TABELAS.

  38. TELA AVALIAÇÕES DO SOFTWARE • AVALIA DE FORMA AUTOMÁTICA OS TESTES REALIZADOS.

  39. TELA RUN TIME DO SOFTWARE • NESSA TELA O USÚARIO VISUALIZA OS RESULTADOS DA SIMULAÇÃO.

  40. TELA RUN TIME DO SOFTWARE • NA TELA RUN TIME PODE-SE INSERIR CHAVES, DIALS, SLIDERS DE MANEIRA A ALTERAR O CIRCUITO DESENHADO NO DRAFT. • NO SLIDE ANTERIOR EXISTE UMA CHAVE COM DUAS POSIÇÕES COM FALTA E SEM FALTA, OUTRA CHAVE PARA O TIPO DE FALTA: ENTRE ESPIRAS OU FALTA ESPIRA TERRA. EXISTE UM SLIDER ONDE SE ESCOLHE O TEMPO PARA INÍCIO DE FALTA. • ESSE RECURSO APERFEIÇOA A MANEIRA DE SIMULAR JÁ QUE PARA CADA NOVA SITUAÇÃO BASTA ALTERAR OS VALORES DAS CHAVES E DO SLIDER. NÃO SENDO NECESSÁRIO QUE O USUÁRIO FAÇA MODIFICAÇÕES NO CIRCUITO MANUALMENTE.

  41. EXEMPLO DE APLICAÇÃO DO SOFTWARE • PARTIDA DE MOTOR NAS CONFIGURAÇÕES Y, D E YD.

  42. EXEMPLO DE APLICAÇÃO DO SOFTWARE • COMPARAÇÃO DE TC IDEAL X TC REAL.

  43. EXEMPLO DE APLICAÇÃO DO SOFTWARE • SIMULAÇÃO DO SISTEMA NEW ENGLAND 39 BARRAS DO IEEE.

  44. EXEMPLO DE APLICAÇÃO DO SOFTWARE • SIMULAÇÃO DOS CASOS DA NORMA IEC 60255-121.

  45. CONPROVE INDÚSTRIA E COMÉRCIO Fundada em 1984, a CONPROVE foi concebida como uma empresa voltada totalmente para a área de Engenharia Elétrica. Instalada numa área com mais de 1.000 m2 e com uma equipe de especialistas em suas áreas de atuação, a CONPROVE vem apoiando empresas nacionais e multinacionais com: serviços, comercialização e fabricação de instrumentos, treinamento e formação de recursos humanos. Entre em contato conosco: Conprove Indústria e Comércio Ltda. Home Page: www.conprove.com.br Email: conprove@conprove.com.br Tel.: (34) 3218 - 6800 Fax: (34) 3218 -6810
