Les générateurs de rayons X au LPS (groupe RIX)

Les générateurs de rayons X au LPS (groupe RIX). 9 anodes tournantes (uniquement de la marque RIGAKU) - 4 modèles de type RU 200 - 2 modèles de type RU 300 - 2 modèles de type RU H2 R - 1 modèle de type RU H3 R 4 tubes - 2 modèles de marque NONIUS - 2 modèles de marque Philips.

cael
Download Presentation

Les générateurs de rayons X au LPS (groupe RIX)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

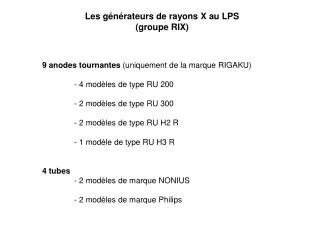

  1. Les générateurs de rayons X au LPS (groupe RIX) 9 anodes tournantes (uniquement de la marque RIGAKU) - 4 modèles de type RU 200 - 2 modèles de type RU 300 - 2 modèles de type RU H2 R - 1 modèle de type RU H3 R 4 tubes - 2 modèles de marque NONIUS - 2 modèles de marque Philips

  2. Les générateurs de rayons X au LPS(groupe RIX) • Généralités sur les anodes tournantes RIGAKU • Principe de fonctionnement d’une anode tournante • Chaîne de sécurité • Réglages • Modification / amélioration

  3. Généralités Groupe d’alimentation Transformateur 380 V / 220 V Cuve tranfo (puissance) 18 kVA 200 V 50 A Groupe de refroidissement Groupe vide ! Gestion électrique 0 à 600 V AC/DC VARIAC

  4. Les générateurs de rayons X au LPS(groupe RIX) • Généralités sur les anodes tournantes RIGAKU • Principe de fonctionnement d’une anode tournante

  5. cathode Vide 10 -6 mBars V Fenêtre de Béryllium -40 à -60 kV Bias 0 à -600 V 1 mA EAU (12 Lit/min) X e- I 12 A Moteur 2500 à 6000 Tr/mm anode Filament V 20 V

  6. Générateur à tube Refroidissement (3.5l/m) Enceinte plombée Cathode Enceinte sous vide Anode Ampoule de verre HT - HT + e- Alimentation: U max : 60KV P max : 1.5kW Imax : 25 mA Filament I max :2A U max :11V X Cible ou foyer Fenêtre du tube

  7. Les générateurs de rayons X au LPS(groupe RIX) • Généralités • Principe de fonctionnement d’une anode tournante • Chaîne de sécurité

  8. Circuits de sécurité 1° ) Ouverture du circuit d’eau

  9. Circuit d’eau Eau de ville / circuit fermé 6 Lit/min 1 Lit/min 12 Lit/min Cuve tranfo Groupe de pompage Target Tube

  10. Circuits de sécurité 1° ) Ouverture du circuit d’eau 2 °) Groupe de pompage

  11. Groupe de pompage Tête d’anode > 5.10 -6 mbars Pour un vide < 5.10 -6 mbars générateur Pompe turbo-moléculaire Pompe primaire Eau 1 Lit/min

  12. Circuits de sécurité 1° ) Ouverture du circuit d’eau 2 °) Groupe de pompage 3 °) Panneaux / portes

  13. Panneaux / portes Ouverture shutter Ne pas shunter les protections

  14. Circuits de sécurité 1° ) Ouverture du circuit d’eau 2 °) Groupe de pompage 3 °) Panneaux / portes 4 °) Consignes tension/courant

  15. Consignes tension/courant U I U min = 20 kV I min = 1O mA

  16. Circuits de sécurité 1° ) Ouverture du circuit d’eau 2 °) Groupe de pompage 3 °) Panneaux / portes 4 °) Consignes tension/courant 5 °) Signalisation

  17. Signalisation Shutter ouvert ! Si ampoule HS pas de validation sécurité rayons X rotation Vide > 5 10 -6 mbars Shutter G. Shutter D. Option sur RUH2R /3R : Confirmation fermeture des portes TR : rotation anode CW : absence eau TV : tension élevée cathode LC : limite courant cathode OL : surcharge puissance FC : courant filament élevé

  18. Les générateurs de rayons X au LPS(groupe RIX) • Généralités • Principe de fonctionnement d’une anode tournante • Chaîne de sécurité • Réglages

  19. Côté Cathode / Filament anode Filament de tungstène Focus 0.5*1 mm e- cible Vue de derrière anode Type V1 Focus 0.2*0.2 mm ou 0.3*0.3 mm e- cible Type V2 anode Focus 0.5*10 mm e- cible Type T1

  20. Cas pratiques Pour un foyer de Filament Cathode Anode Bias P(kW) U(kV) I (mA) 0.2 * 2 V2 B2 Cu 60 1.9 60 30 (-360 V) 0.3 * 3 V2 B3 Cu 45 3.2 60 50 (-270 V) 0.5 * 10 TI L5 Mo 70 12 60 50 (-420 V) P I Bias U

  21. Images de la source en fonction du réglage du bias foyer ponctuel de 0.2mm X Optique e- H : 0.25 mm V : 0.40 mm H : 0.23 mm V : 0.28 mm Bias H : 0.23 mm V : 0.19 mm 60 40 50

  22. Les générateurs de rayons X au LPS(groupe RIX) • Généralités • Principe de fonctionnement d’une anode tournante • Chaîne de sécurité • Réglages • Modification / amélioration

  23. Modification / Amélioration / Intervention MODIFICATION DU BOÎTIER DE CONTRÔLE/COMMANDE POUR LE VIDE Suppression de la jauge à cathode chaude ( durée de vie de 6 mois) avec son appareillage par un système de type jauge Penning (Alcatel FA111 + jauge CF2P) + Modification du Shutter montage microdiffraction / petits angles ( pièce 387) : - Ecrantage magnétique répondant aux caractéristiques des expériences • MODIFICATION DU BOÎTIER DE CONTRÔLE/COMMANDE POUR LE VIDE • Suppression de la jauge à cathode chaude ( durée de vie • de 6 mois) avec son appareillage par un système de type jauge Penning (Alcatel FA111 + jauge CF2P) • MODIFICATION DU BOÎTIER DE CONTRÔLE/COMMANDE POUR LE VIDE • Suppression de la jauge à cathode chaude ( durée de vie • de 6 mois) avec son appareillage par un système de type jauge Penning (Alcatel FA111 + jauge CF2P) AVANT AVANT APRES APRES Reconditionnement de la jauge Reconditionnement de la jauge

  24. Merci de votre attentionBonne manip.
