  1. UTILIDADES VOLUMENES ESTADISTICAS DRAGADO INTERSECTOR GENERADOR LNW NIVELES PERFORACION

  2. ESTADISTICAS DRAGADO HYPACK 2013

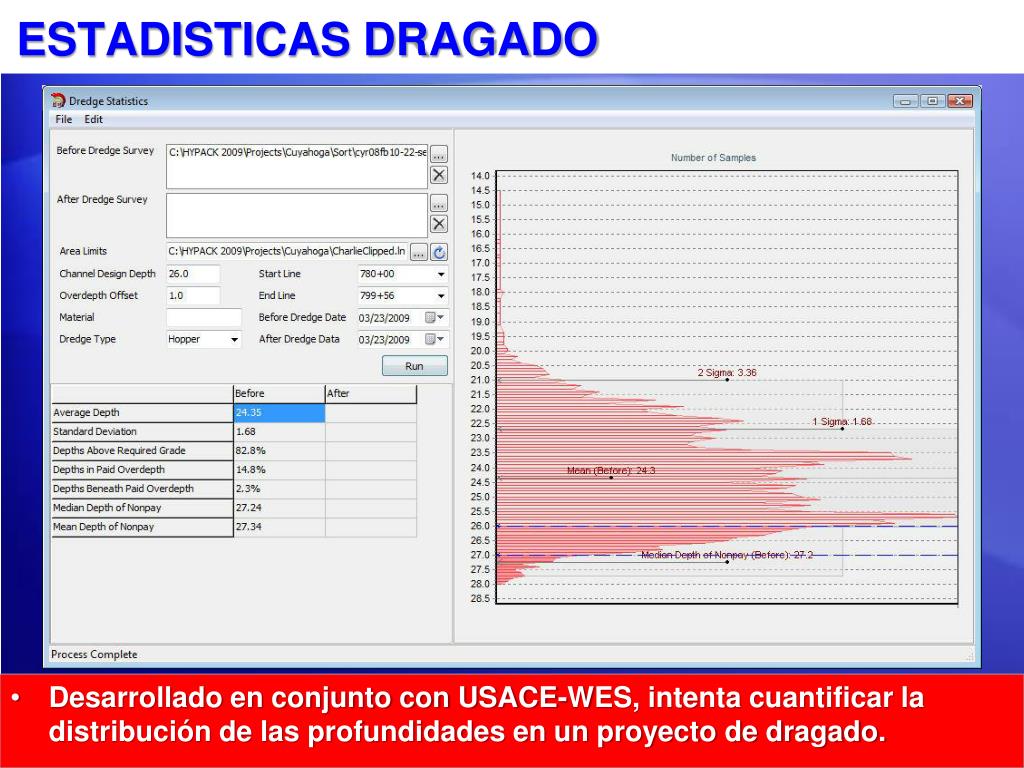

  3. ESTADISTICAS DRAGADO • Desarrollado en conjunto con USACE-WES, intenta cuantificar la distribución de las profundidades en un proyecto de dragado.

  4. ESTADISTICAS DRAGADO • DREDGESTATS puede mostrar • Un levantamiento de Pre-dragado • Un único Levantamiento de Post-dragado • Un Levantamiento Combinado de Pre-dragado y Post-dragado • DREDGESTATS solo examina las profundidades en el centro del canal.Ignora profundidades en los taludes laterales. • Un archivo de línea planeada (*.LNW) creado en DISEÑO CANAL, o un archivo de Borde (*.BRD) es usado para limitar las áreas de profundidades siendo revisadas.Uno de estos ES REQUERIDO! • DREDGESTATS muestra: • Profundidad Promedio del Juego de Datos • Desviación Estándar de las Profundidades del Juego de Datos • % de profundidades Sobre el Nivel Requerido • % de profundidades en la Sobreprofundidad Permitida • % de profundidades debajo de la Sobreprofundidad Paga.

  5. ESTADISTICAS DRAGADO Prof. del Proyecto Sobreprofundidad Permitida

  6. ESTADISTICAS DRAGADO:Ejemplo

  7. INTERSECTOR HYPACK 2013

  8. INTERSECTOR • Entrada: • DXF (3-D) o Archivo CHN. • Archivo LNW (sin plantillas). • Puntos plantilla (TPL) son generados en intersecciones de polilíneas 3-D y líneas planeadas. • Valores al final de cada línea planeada pueden ser generados, con base en el punto de plantilla más cercano. • Salida: • LNW con Info plantilla. • Archivos TPL (opcional) • Archivo XYZ mostrando intersecciones (opcional)

  9. INTERSECTOR • Un punto de plantilla es generado en cada intersección entre una línea planeada y una polilínea 3-D desde el archivo DXF. • Las secciones resultantes pueden ser usadas en SURVEY y en CSV con la opción ‘AEA Sin Segmentos’. Archivo 3D DXF o Archivo CHN Archivo XYZ En intersecciones INTERSECTOR Archivo LNW Con Plantillas Archivo LNW Sin Plantillas

  10. INTERSECTOR • Entre nombre del archivo DXF o CHN (nuevo). • Entre nombre de Archivo LNW. de entrada. • Seleccione opciones. • Clic en “Calcular” • Archivo LNW salido es creado con una “_A” agregada a la raíz del nombre.

  11. GENERADOR LNW HYPACK 2013

  12. GENERADOR LNW • Seleccione una polilínea (o líneas) desde su archivo DXF. • Defina la dirección. • Entre un archivo plantilla HYPACK (*.TPL) • Hecho en SECCIONES TRANSVERSALES • GENERADOR LNW crea un archivo línea planeada al unir el archivo TPL a intervalos definidos por el usuario a lo largo de la polilínea(s).

  13. GENERADOR LNW:Ejemplo

  14. GENERADOR LNW:Salida CHN • Archivo CHN puede ser usado para calcular volúmenes en MODELO TIN. • Archivo líneas planeadas (LNW) tiene plantillas y puede ser usado para calcular volúmenes en CSV.

  15. NIVELES PERFORACION HYPACK 2013

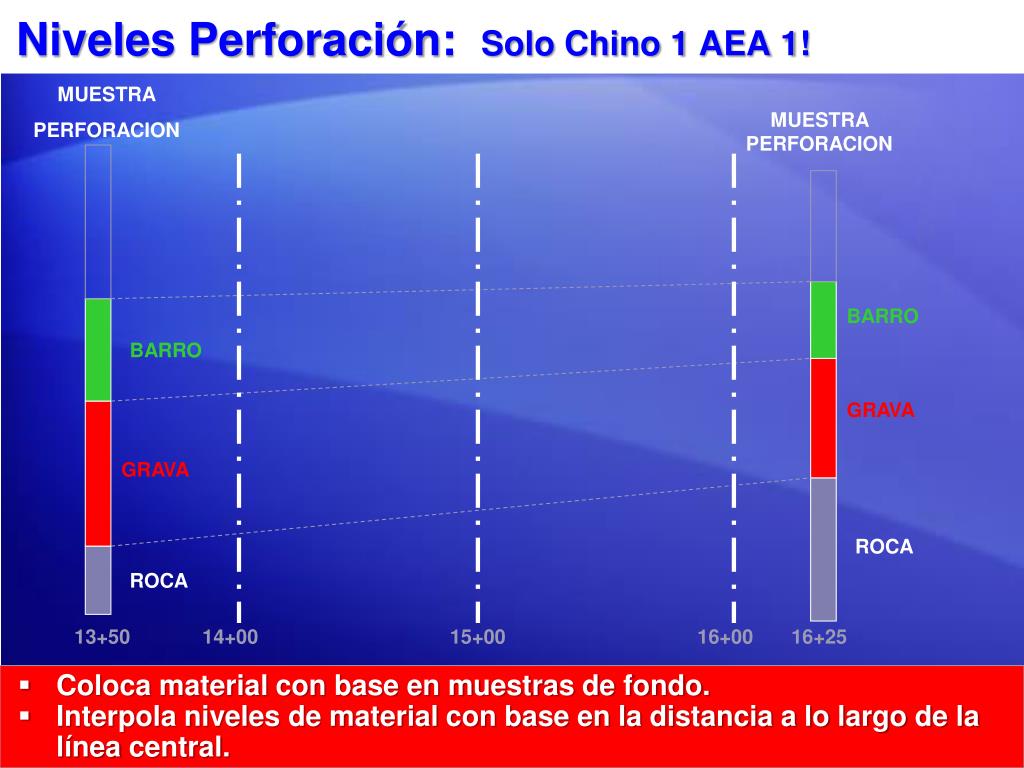

  16. Niveles Perforación:Solo Chino 1 AEA 1! MUESTRA PERFORACION • Coloca material con base en muestras de fondo. • Interpola niveles de material con base en la distancia a lo largo de la línea central. MUESTRA PERFORACION BARRO BARRO GRAVA GRAVA ROCA ROCA 13+50 14+00 15+00 16+00 16+25

  17. Asignación Muestra de Fondo • Ubicación de muestras de perforación es entrada en X-Y. • El programa calcula DBL de cada muestra de fondo a lo largo de la línea central del canal (LNW). • SECCIONES TRANSVERSALES interpola valores de cada capa con base en la posición de la sección a lo largo de la línea central del canal. PERFORACION PERFORACION PERFORACION

  18. NIVELES PERFORACION:Entre Información Muestra Perforación

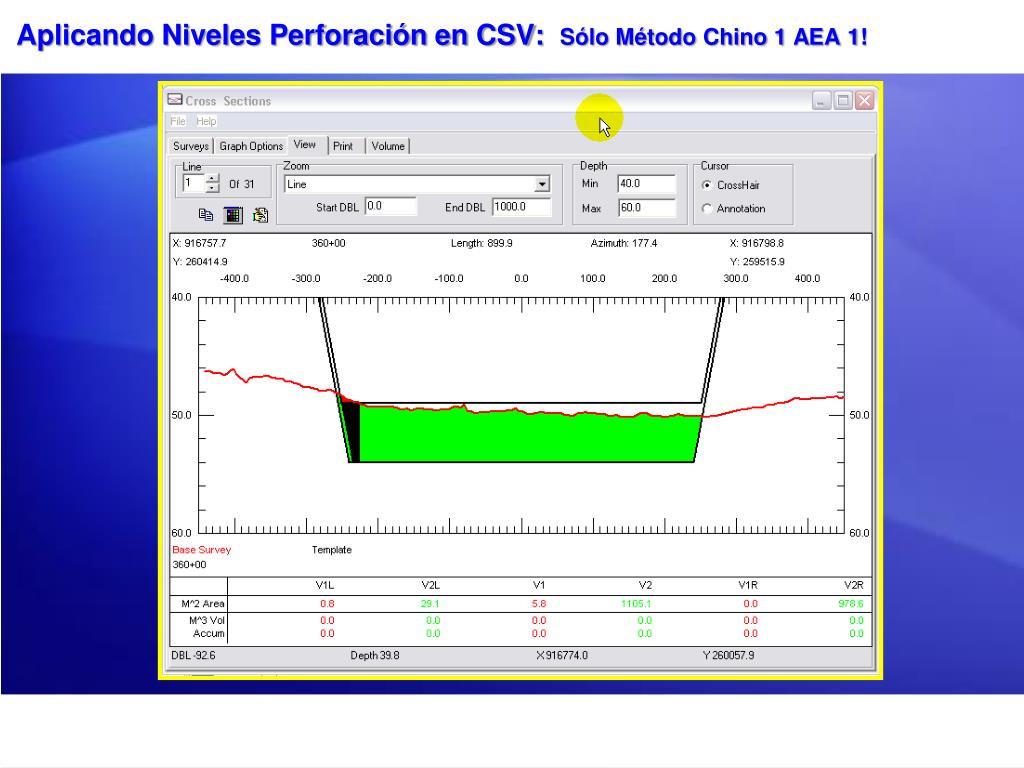

  19. Aplicando Niveles Perforación en CSV: Sólo Método Chino 1 AEA 1!
