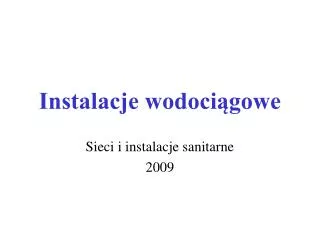

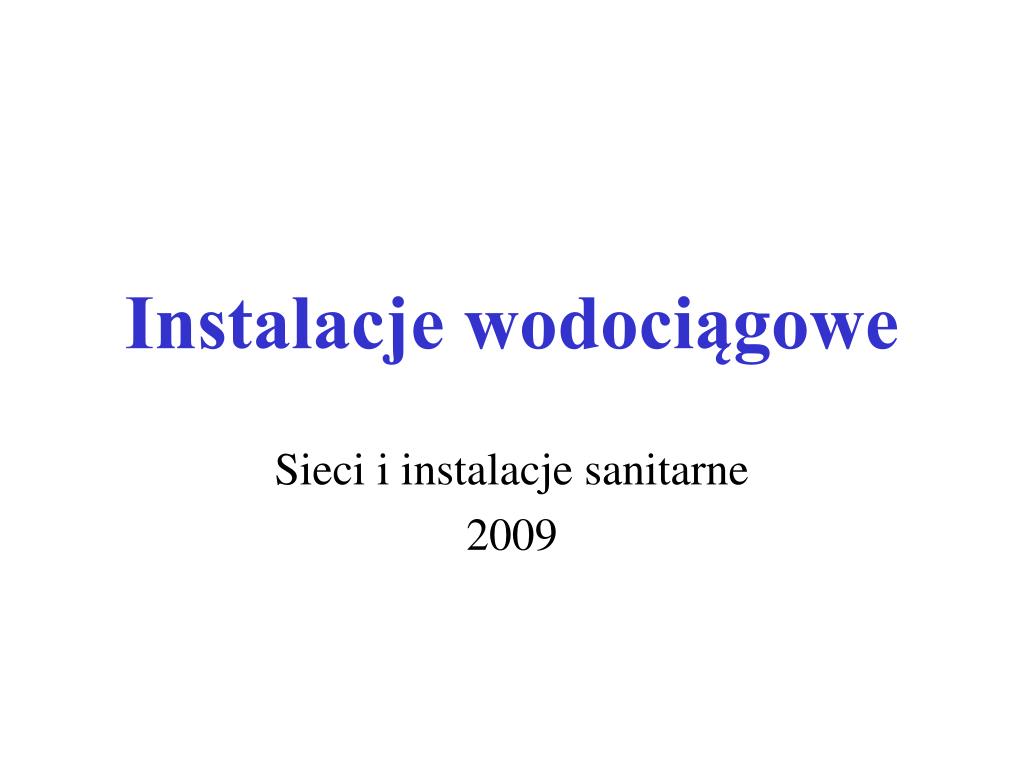

  1. Instalacje wodociągowe Sieci i instalacje sanitarne 2009

  2. Zadanie instalacji wodociągowej Instalacja wodociągowa jest to system przewodów wraz z uzbrojeniem znajdujący się w budynku, którego zadaniem jest doprowadzenie wody do poszczególnych punktów czerpalnych, pod odpowiednim ciśnieniem i w odpowiedniej ilości.

  3. Instalacja wod. z rozdziałem dolnym

  4. Przepływy maksymalne godzinowe w tygodniu Qh, m3/h Sob. Nie. Pon. Wto. Środa Czw. Piątek

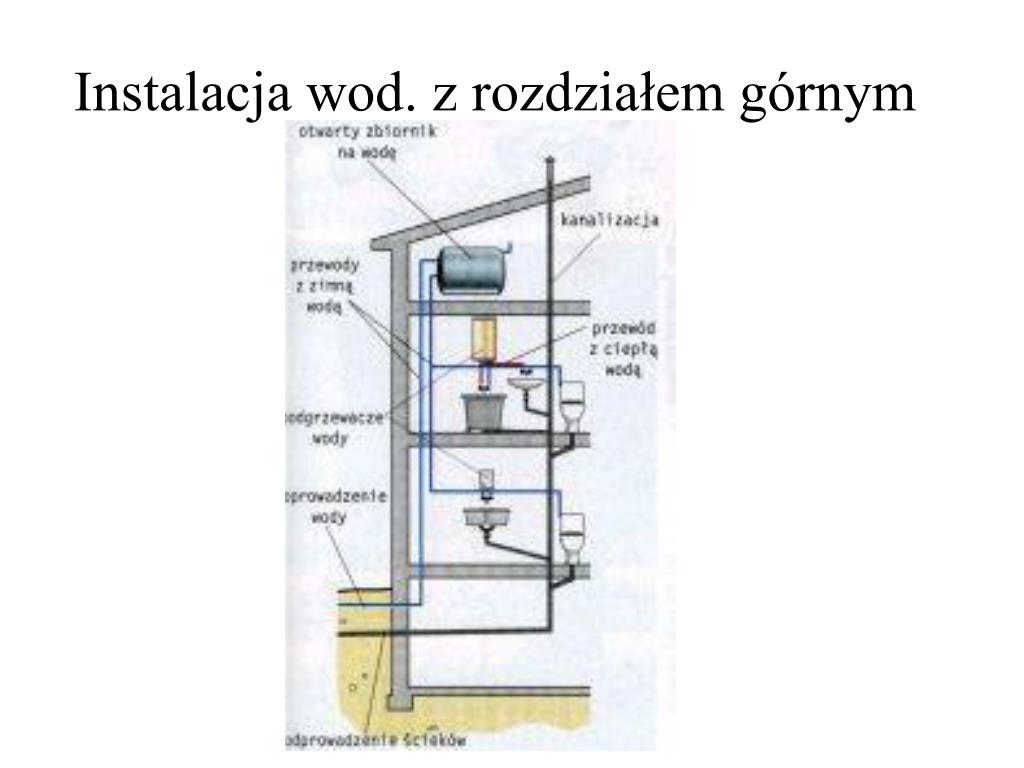

  5. Instalacja wod. z rozdziałem górnym

  6. Instalacja c. w. u.

  7. Wykorzystanie wody deszczowej

  8. Elementy instalacji wodociągowej Instalacja wodociągowa składa się z: • Przewodów: poziomów, pionów, podłączeń lokalowych. • Uzbrojenia: czerpalnego, odcinającego, zwrotnego, spustowego pomiarowego. • Urządzeńdo: • tłoczenia wody, • magazynowania wody, • pomiaru ilości wody, • oczyszczania wody.

  9. Materiały rurowe do montażu instalacji wodociągowych Instalacje wodociągowe wykonuje się z rur: • stalowych ocynkowanych • miedzianych • z tworzyw sztucznych • PP • PE • PVC • PB

  10. Do uzbrojenia instalacji wodociągowej zaliczamy: uzbrojenie czerpalne czyli zawory do czerpania tylko wody zimnej lub ciepłej oraz baterie czerpalne umożliwiające czerpanie wody zmieszanej, uzbrojenie odcinające czyli zawory kulowe oraz grzybkowe proste i skośne do zamykania i otwierania przepływu wody, uzbrojenie zwrotne czyli zawory zwrotne zapewniające jednokierunkowy przepływ wody w przewodach, uzbrojenie spustowe umożliwiające opróżnianie instalacji z wody, są to zawory ze spustem lub spusty. uzbrojenie pomiarowe do pomiaru ciśnienia czyli manometry Uzbrojenie instalacji wodociągowej

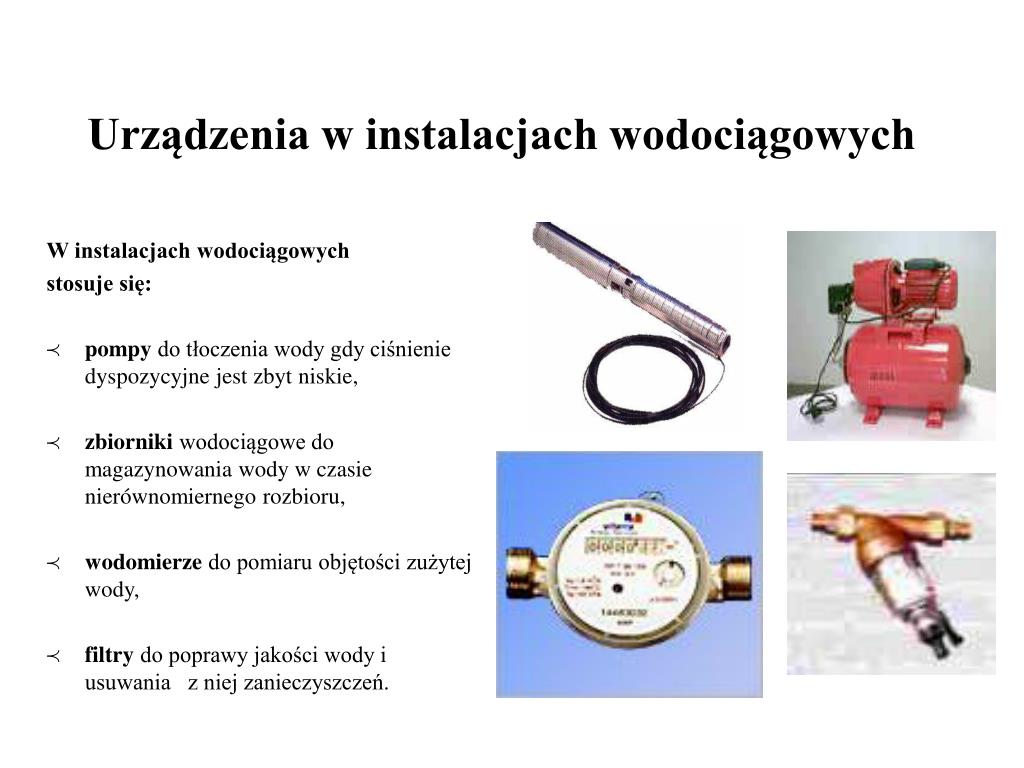

  11. W instalacjach wodociągowych stosuje się: pompy do tłoczenia wody gdy ciśnienie dyspozycyjne jest zbyt niskie, zbiorniki wodociągowe do magazynowania wody w czasie nierównomiernego rozbioru, wodomierze do pomiaru objętości zużytej wody, filtry do poprawy jakości wody i usuwania z niej zanieczyszczeń. Urządzenia w instalacjach wodociągowych

  12. Rury stalowe ocynkowane Rury stalowe ze szwem ocynkowane, gwintowane produkowane są w wymiarach średnic: ½” ÷ 4” (21,3 x 2,3-2,6mm ÷ 114,3 x 3,6-4,5mm). Połączenia za pomocą łączników żeliwnych gwintowanych przez połączenia skręcane. Własności: • odporność na uszkodzenia mechaniczne, • mała wydłużalność liniowa, • rury i złączki mogą być w razie konieczności demontowane i ponownie użyte, • znaczna chropowatość ścianek, • czasochłonny montaż. Zastosowanie: Montaż instalacji wodociągowych w układzie tradycyjnym.

  13. Rury miedziane Zalety: • wysoka odporność na korozję, • gładka powierzchnia wewnętrzną, ograniczającą osadzanie się kamienia z wody, • rury w stanie miękkim mogą być wyginane (użycie mniejszej ilości złączek), • rury w stanie twardym mają wysoką sztywność i nie uginają się wzdłuż długich odcinków, przez co wymagają mniejszej ilości podpór, • mniejsze średnice zewnętrzne niż rur stalowych, • mogą być w razie konieczności demontowane i ponownie użyte lub przetworzone. Zastosowanie: Montaż instalacji wodociągowych w układzie tradycyjnym oraz możliwość prowadzenia przewodów w podłodze i w listwach przypodłogowych.

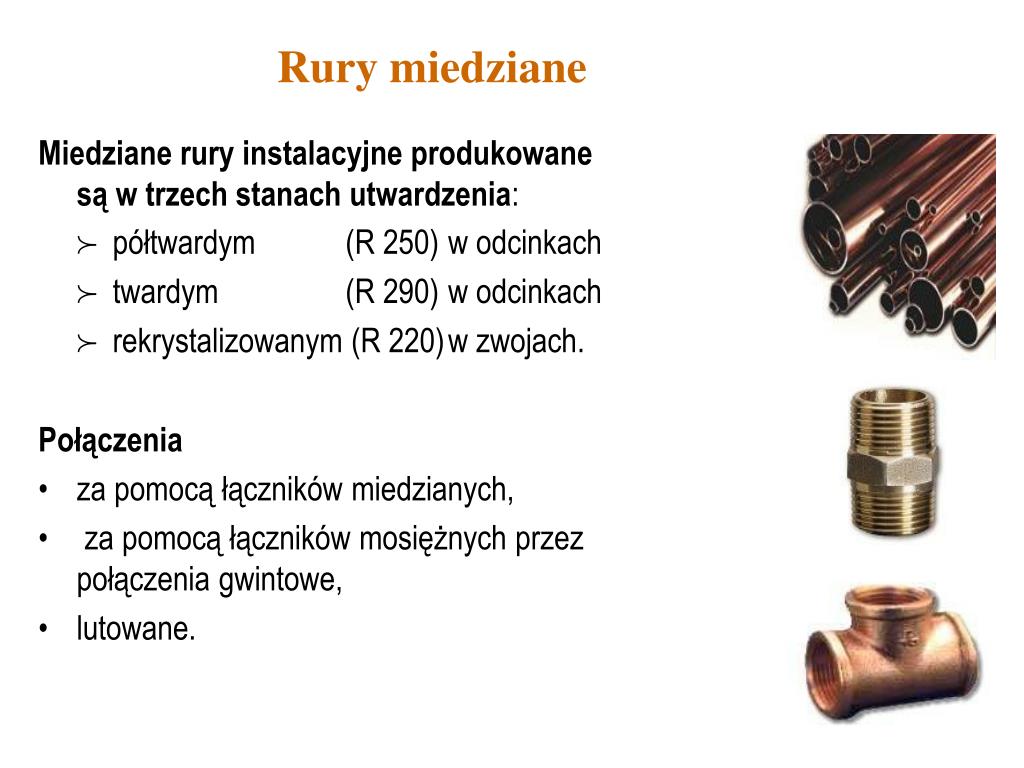

  14. Rury miedziane Miedziane rury instalacyjne produkowane są w trzech stanach utwardzenia:  półtwardym (R 250) w odcinkach  twardym (R 290) w odcinkach  rekrystalizowanym (R 220) w zwojach. Połączenia • za pomocą łączników miedzianych, • za pomocą łączników mosiężnych przez połączenia gwintowe, • lutowane.

  15. Rury polipropylenowe Aquatherm Połączenia rur przez zgrzewanie polifuzyjne. Własności: • odporność na korozję i osadzanie się kamienia, • duża gładkość powierzchni wewnętrznych, • materiał rury jest odporny chemicznie, • materiał rury jest bardzo dobrym izolatorem termicznym, • zdemontowane rury i kształtki mogą być poddane powtórnemu przetworzeniu, • montaż instalacji jest prosty i szybki, • do montażu jest niezbędna zgrzewarka, Zastosowanie: Montaż instalacji wodociągowych w układzie tradycyjnym oraz możliwość prowadzenia przewodów w podłodze i w listwach przypodłogowych. Rury można stosować zarówno do budowy nowych instalacji jak również do rozbudowy i modernizacji istniejących.

  16. Rury NIBCO z polichlorku winylu Rury i kształtki NIBCO są wytwarzane w dwu systemach: • do wody zimnej z PVC-U w zakresie średnic od ½" do 8” • do wody ciepłej z PVC-C w zakresie średnic od ½" do 4" . Połączenia rur przez klejenie klejem agresywnym tzw. zimne zgrzewanie. Własności: • odporność na korozję i osadzanie się kamienia, • mała chropowatość powierzchni wewnętrznych, • materiał rury jest odporny chemicznie, • montaż instalacji jest prosty i szybki, • do montażu nie są wymagane drogie narzędzia i urządzenia. Zastosowanie: Montaż instalacji wodociągowych w układzie tradycyjnym oraz możliwość prowadzenia przewodów w listwach przypodłogowych. Rury można stosować zarówno do budowy nowych instalacji, jak i modernizacji istniejących.

  17. Rury polibutylenowe Hep2O System Hep2O składa się z rur polibutylenowych o średnicach 15, 22 i 28 mm oraz szerokiej gamy kształtek. Połączenia rur: wykonanie połączenia polega na wciśnięciu rury w kształtkę. Połączenie daje możliwość swobodnego obrotu wokół osi. Własności: • rury mają dużą gładkość powierzchni wewnętrznych, • są odporne na korozję i osadzanie się kamienia, • elastyczność • montaż instalacji jest prosty i szybki, • do montażu nie są wymagane drogie narzędzia i urządzenia. Zastosowanie: Montaż instalacji wodociągowych w układzie tradycyjnym – trójnikowym oraz w podłodze w układzie rozdzielaczowym. Rury można stosować zarówno do budowy nowych instalacji, jak również do rozbudowy i modernizacji istniejących.

  18. Rury trójwarstwowe KISAN Właściwości: • odporność na korozję i zarastanie kamieniem, • mała chropowatość bezwzględna - niskie opory przepływu, • mały współczynnik rozszerzalności liniowej (tylko dwukrotnie większy od stali) - mniejsze trudności z kompensacją wydłużeń termicznych, • odporność na uderzenia hydrauliczne, • brak pamięci kształtu - rury można wyginać w sposób trwały - łatwość profilowania pozwalająca omijać elementy konstrukcyjne budynku, • krótki czas montażu dzięki prostym i pewnym połączeniom, • do montażu połączeń zaprasowywanych niezbędna jest praska. Zastosowanie: Montaż instalacji wodociągowych w układzie tradycyjnym z zastosowaniem trójników ustalonych oraz możliwość prowadzenia przewodów w podłodze z zastosowaniem rozdzielaczy lub trójników zaprasowywanych. Można je stosować zarówno do budowy nowych instalacji, jak i do modernizacji istniejących.

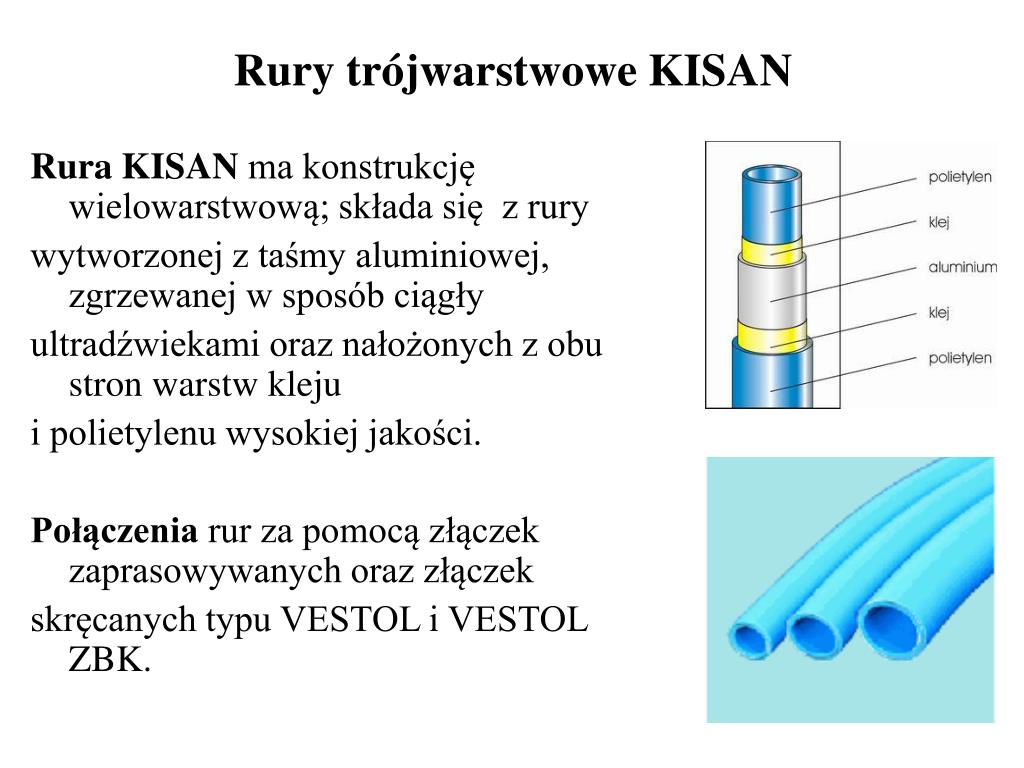

  19. Rury trójwarstwowe KISAN Rura KISAN ma konstrukcję wielowarstwową; składa się z rury wytworzonej z taśmy aluminiowej, zgrzewanej w sposób ciągły ultradźwiekami oraz nałożonych z obu stron warstw kleju i polietylenu wysokiej jakości. Połączenia rur za pomocą złączek zaprasowywanych oraz złączek skręcanych typu VESTOL i VESTOL ZBK.

  20. Wypływy normatywne

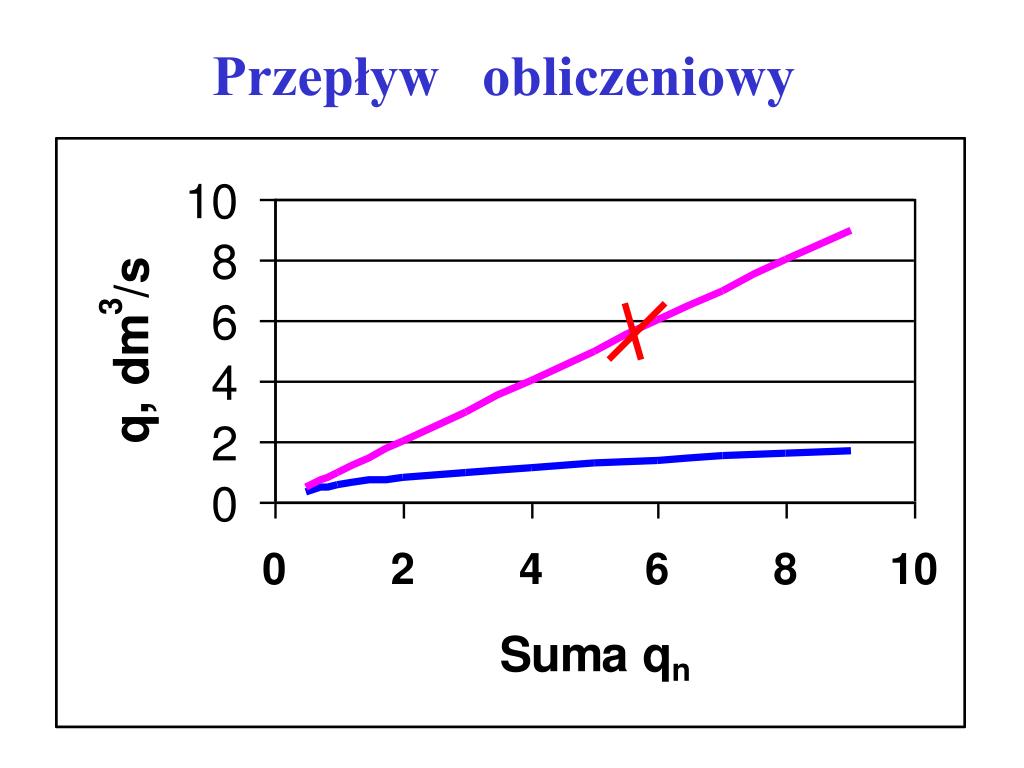

  21. Przepływ obliczeniowy

  22. Przepływ obliczeniowy wg PN-92/B-01706, Instalacje wodociągowe. Wymagania w projektowaniu, dm3/s: Zasady wymiarowania qn – wypływ normatywny [-], dla 0,1 < Σqn< 20

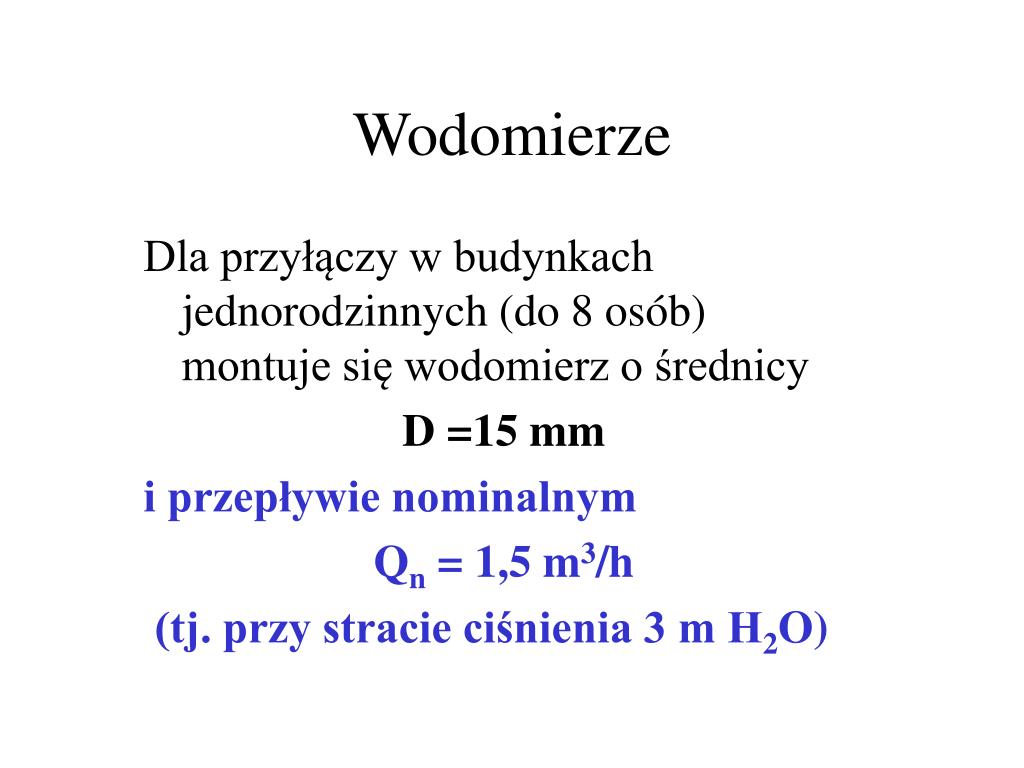

  23. Wodomierze Dla przyłączy w budynkach jednorodzinnych (do 8 osób) montuje się wodomierz o średnicy D =15 mm i przepływie nominalnym Qn = 1,5 m3/h (tj. przy stracie ciśnienia 3 m H2O)
