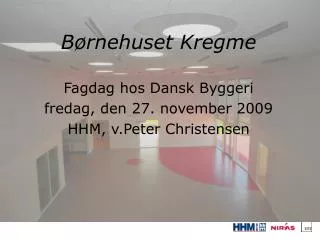

  1. Børnehuset Kregme BørnehusetKregme Instruktions møde 5. Oktober 2009 kl. 10.00 Fagdag hos Dansk Byggeri fredag, den 27. november 2009 HHM, v.Peter Christensen

  2. Kregme Børnehus – et lavenergi hus til børn

  3. Kregme Børnehus – idegrundlag

  4. Kregme Børnehus – legeplads

  5. Kregme Børnehus – indvendig disponering

  6. Kregme Børnehus – indvendige indretningsmuligheder

  7. Ventilation

  8. Så selv på overskyede dage er der produktion • Derfor er det altid farligt at arbejde på DC siden af solcelleanlægget.

  9. Lavenergi kl. 1 institution, Kregme • Et energirigtigt børnehus • Lavenergiklasse 1 • 50 % lavere energiforbrug end standard • Et af de første, hvis ikke dét første • Integreret energi og indeklimadesign • 80% energireduktion via design • Optimering af udformning og klimaskærm • Velisoleret klimaskærm, højisolerede vinduer • Gode dagslysforhold • Energieffektiv ventilation og belysning • 20% energireduktion med aktive tiltag • 40 m2 Solceller • Solvarme • Varmepumpe

  10. Lavenergi kl. 1 institution, Kregme • Klimastyring • Ventilation med varmegenindvinding • Friskluftindblæsning i alle opholdsrum • Varmen i den udsugede luft genbruges og overføres til den friske luft • Varmeflade for at undgå træk • Separat ventilationsanlæg i køkken • Der kan udluftes – men opvarmningen er lidt • langsommere end derhjemme • Solceller • 30 m2 solceller • Omdanner solens stråling direkte til EL • Årlig produktion: 3500 kWh • Normalt enfamilieshus ca. 5000 kWh

  11. Lavenergi kl. 1 institution, Kregme • Opvarmning • Jordvarmepumpe • Opvarmning via af ”omvendt” køleskab på slanger i jord • Lavtemperartur zoneopdelt gulvvarme • Støttevarmeflade på ventilation • Pas på åbne døre og ”glemt” udluftning • Varmt brugsvand • Solvarme vandbåren til varmt vandsproduktion • Backup fra varmepumpe • Dagslys og belysning • Optimale dagslysforhold • Højtsiddende vinduer/ovenlys • Dagslysreguleret belysningsanlæg. • Automatisk tænd/sluk

  12. Lavenergi kl. 1 institution, Kregme • Energiforbrugets fordeling • Rumopvarmning, varmt vand, pumper ventilation og belysning bruger energi • Solvarme og solceller producerer energi

  13. Den suverænt største energikilde Daglig indstråling kan dække forbruget på jorden 5.000 gange Danmarks energiforbrug kan dækkes med et areal svarende til Langeland Hvorfor solceller?

  14. Skinner solen i DK?

  15. Energiproduktionen fordelt på året

  16. Et solcellepanel er opbygget af mange serieforbundne solceller Solcellepanelerne er igen serieforbundne Her er der 2 strenge á 9 solcellepaneler med hver ca. 260 Volt og 7 Ampere Samlet 3,78 kWp Hvordan virker anlægget?

  17. Et solcellepanel er opbygget af mange serieforbundne solceller Solcellepanelerne er igen serieforbundne, her 2 strenge á 9 solcellepaneler med hver ca. 260 Volt og 7 Ampere Afbrydes nettet stopper produktionen fra vekselretten automatisk Men på DC siden fra solpaneler til vekselretteren er der altid spænding om dagen Skal der arbejdes på disse kabler skal der afbrydes oppe på strengene på taget Hvordan virker anlægget?

  18. Hvilken type solceller? Tyndfilm • Sort eller mørkebrun • Lavere virkningsgrad end krystallinske, men prisen er også væsentlig lavere. • Kan laves bøjelig, og giver derfor spændende arkitektoniske muligheder. • Tredje-generations solceller Monokrystallinske • Sort, grå eller mørkeblå • Ensartet overflade • Bedste virkningsgrad Polykrystallinske • Blålige nuancer • Changerende (’levende’) overflade • Lidt lavere virkningsgrad end monokrystallinske.

  19. 40-60+ øre/kWh 2+ kr/kWh • Udfordringer: • regulatoriske forhold • finansiering • vidensopbygning
