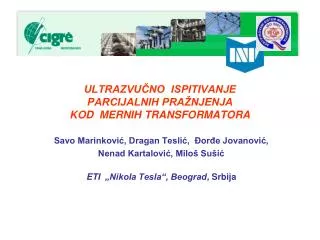

  1. ULTRAZVUČNO ISPITIVANJE PARCIJALNIH PRAŽNJENJA KOD MERNIH TRANSFORMATORA Savo Marinković, Dragan Teslić, Đorđe Jovanović, Nenad Kartalović, Miloš Sušić ETI „Nikola Tesla“, Beograd, Srbija

  2. uvod • Merenje i dijagnostika parcijalnih pražnjenja akustičkom (ultrazvučnom i zvučnom) metodom se ubrzano razvija zahvaljujući razvoju elektronike, informatičkih tehnologija i dijagnostike • Električna pražnjenja i ultrazvučni talasi • Amplitudno-fazno-frekventna karakteristika talasa sadrži informacije o energiji, tipu i mestu parcijalnih pražnjenja.. • Rad razmatra mogućnost povećanja selektivnosti metode odnosno mogućnost pouzdanije dijagnostike na terenu na osnovu mape pražnjenja koju daje sam uređaj

  3. Osnovni koncept AIA • Izvor vibracija • Prenosni medijum • Detektor • Analizator

  4. Osobenosti sondi Amplitudno – frekventna prenosna karakteristika • AIA oscilogram jedne grupe za sonde AS75 I AS150

  5. oscilogrami

  6. AIA (Power Diagnostix)

  7. Slika 5. Rezultati analize za transformator 11849-81. a)mapa pražnjenja, b)statistički parametri (A-a) • Nizak nivo nagomilavanja • Niski parametri: RMS,peak, 100Hz • Nema potrebe za dodatnim ispitivanjima

  8. Slika 7. Neispravan transformator 7149-xx. a)pražnjenje u šupljini. b) statistički parametri (C-c) • IMA potrebe za praćenjem ( i dodatnim ispitivanjima)

  9. a) b) • Slika 9. Transformator 782722 77. a)Spoljašnje smetnje. b) statistički parametri (A-a)

  10. a) b) Slika 10. Sumnjiv na kvar, transformator 782639 77. a)pražnjenje u šupljini. b) statistički parametri (A-b)

  11. Slika 11. Referentna pražnjenja, sa asimetričnom raspodelom, koma raspodele udesno a) u unutrašnjoj šupljni diametra 1mm i debljine 0.1mm. b) u šupljni diametra 4mm i debljine 0.2mm pozicioniranoj prema uzemljenoj elektrodi

  12. Tabela 1. Osnovni podaci o ispitivanjima mernih transformatora Ultrazvučna analizaa-ispravan b-sumnjivc-neispravan Gasna analizaA-ispravan B-sumnjivC-neispravan

  13. ZakljuČak Merenje i dijagnostika PD akustičkom metodom je vrlo efikasna: • jednostavnost primene u pogonu • vrlo brzo mogu da se ustanove ispravna stanja • Kod neispravnih stanja moguće je povećati selektivnost • u izvesnim slučajevima smanjuje potrebu za dodatnim ispitivanja

  14. Pitanja za diskusiju: • Na koji način i koje metode su primenjene za eliminaciju smetnji pri mjerenju parcijalnih pražnjenja na terenu u cilju dobijanja pouzdanih rezultata mjerenja? • Da li su rađena paralelna ispitivanja parcijalnih pražnjenja u fabrici?
