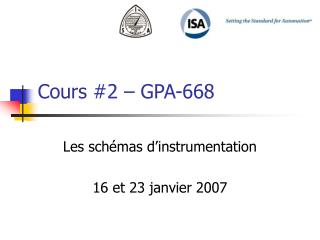

  1. Cours #2 – GPA-668 Les schémas d’instrumentation 16 et 23 janvier 2007

  2. Schémas d’instrumentation

  3. Schémas d’instrumentation • Norme ISA S5.1 • Nomenclature de repérage • Normes ISA S5.1 - S5.3 • Schémas de principes en instrumentation

  4. Éléments de base Bulle Signaux Identification Débitmètre Conduite Valve

  5. Identification des instruments

  6. Première lettre

  7. Lettres suivantes

  8. Symboles des lignes de transmission des signaux

  9. Symboles des lignes de transmission des signaux [2]

  10. Les bulles

  11. Les bulles

  12. Fonctions

  13. Fonctions

  14. Fonctions

  15. Fonctions

  16. Réseau Signal électrique Convertisseur courant/Pression Signal pneumatique

  17. Niveaux de détail • Diagramme simplifié:

  18. Niveaux de détail • Diagramme fonctionnel:

  19. Niveaux de détail • Diagramme détaillé:

  20. Schémas d’instrumentation et approches de contrôle

  21. Exemple:Traitement des huiles lourdes Pétrole brut Carburant de chauffage

  22. Contrôle en « feedback » (rétroaction) Pétrole brut TT TCV TC Air Carburant de chauffage

  23. Schéma bloc du contrôle en rétroaction Mais, assume que le débit de pétrole brut (F) reste constant. Que se passe-t-il si ce débit (F) varie ?

  24. Contrôle en rétroaction TCV

  25. Contrôle en « feedforward »(commande prédictive) FT Pétrole brut FFC FFCV Air Carburant de chauffage

  26. Schéma bloc de la commande prédictive Mais, assume que la pression du carburant (PF) et la conversion de chaleur (lF) restent constants. Assume la linéarité du système.

  27. Commande prédictive

  28. Commande en rétroaction et prédictive FT TT Pétrole brut TC Carburant de chauffage TY TCV Air FFC

  29. Schéma bloc la commande en rétroaction et prédictive Mais, assume que la pression du carburant (PF) reste constant.

  30. Contrôle en « cascade » TT TC Pétrole brut FT1 FC FCV TY Air FT2 FFC

  31. Schéma bloc du contrôle en cascade Meilleure résistance aux perturbations.

  32. Contrôlecascade

  33. Contrôle en cascade(schéma bloc)

  34. Structure en « sélecteur » Choix de la température la plus haute

  35. Structure en « sélecteur » Sécurité

  36. Structure de contrôle de proportion

  37. Structure de contrôle de proportion

  38. Contrôle de proportion

  39. Contrôle de proportion

  40. Contrôle de proportion (amélioré)

  41. Contrôle de proportion (amélioré) Schéma bloc

  42. Échangeur de chaleur

  43. Échangeur de chaleur(Schéma bloc)

  44. Refroidisseur de bière à l’ammoniac

  45. Relation pression température Les vapeurs sont à la même température que le liquide. Ce sont donc des vapeurs saturantes. Source: http://wg038.lerelaisinternet.com/Cours.html
