  1. MATERIALE SEMICONDUCTOARE Tehnologie electronică - Curs 3

  2. Materialele semiconductoare stau la baza realizării de dispozitive electronice şi de circuite integrate. Acestea se caracterizează prin valori ale conductivităţii electrice cuprinsă în intervalul de valori σ = (10-6 - 105) Ω-1m-1. Conductivitatea electrică a semiconductoarelor este puternic dependentă de condiţiile exterioare (temperatură, câmp electric, câmp magnetic etc) şi de structura internă a acestora (natura elementelor chimice componente, defecte, impurităţi etc). • La realizarea de dispozitive şi circuite electronice se poate folosi numai o parte dintre materialele semiconductoare care îndeplinesc condiţiile de conductivitate. Pe lângă aceste condiţii materialele semiconductoare folosite în electronică trebuie să prezinte legături covalente şi o structură cristalină perfectă. Tehnologie electronică - Curs 3

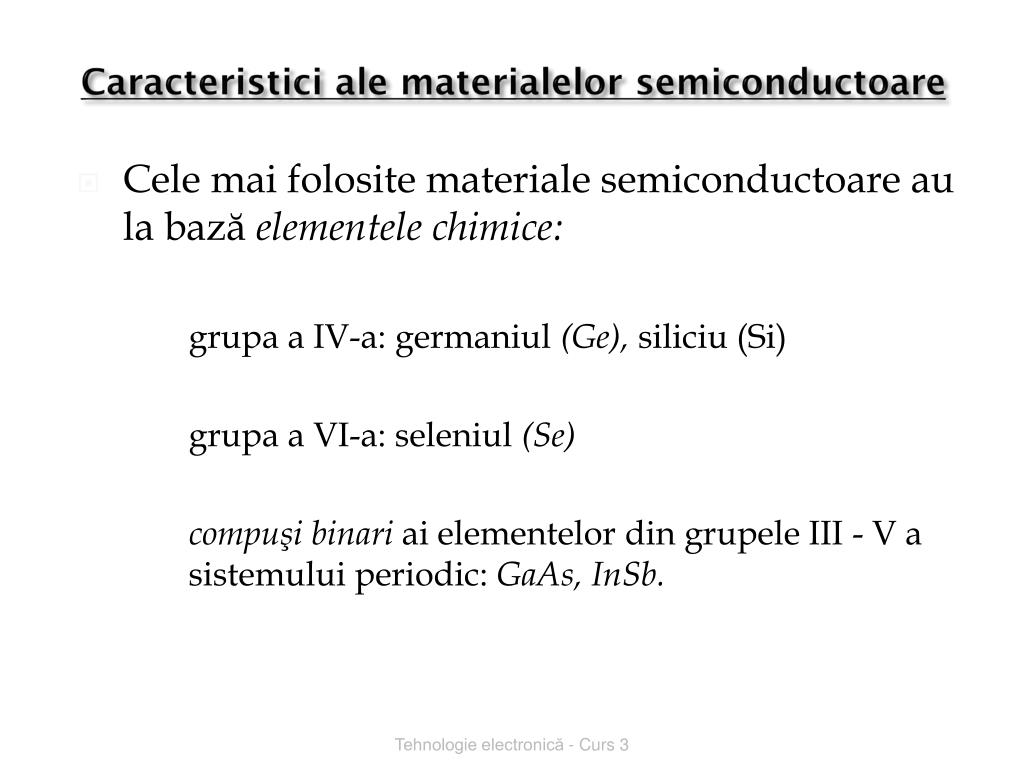

  3. Caracteristici ale materialelor semiconductoare • Cele mai folosite materiale semiconductoare au la bază elementele chimice: • grupa a IV-a: germaniul (Ge), siliciu (Si) • grupa a VI-a: seleniul (Se) • compuşi binari ai elementelor din grupele III - V a sistemului periodic: GaAs, InSb. Tehnologie electronică - Curs 3

  4. Materialele semiconductoare cu structuri cristaline specifice: • structura cubică tip diamant (C, Ge, Si), • tip blendă (Si C, Ga Sb, Ga As), • tip wurzit (ZnS,ZnSe) Tehnologie electronică - Curs 3

  5. Structura materialelor semiconductoare. Conducţia electrică • Materialele semiconductoare se utilizează pentru realizarea dispozitivelor electronice care au la bază fenomenul de conducţie comandată. Într-un semiconductor, curentul electric este determinat de electronii de conducţie şi de goluri, sarcini generate prin mecanismul intrinsec (rupere de legături) sau extrinsec (atomi de impuritate). Tehnologie electronică - Curs 3

  6. Impurităţi active: • donoare - cu valenţa V: P, As, Sb, Bi; • acceptoare - cu valenţa ///: B, Al, Ga, In. • În prezenţa unui câmp electric E sarcinile electrice (electronii şi golurile) sunt accelerate, realizându-se procesul de conducţie electrică. • Viteza medie ordonată a electronilor de conducţie şi a golurilor este determinată de câmpul electric aplicat. Aceasta reprezintă viteză de drift, care pentru electroni este vdn: • νdn = μn * E • iar pentru goluri este νdp : • νdp = μp * E Tehnologie electronică - Curs 3

  7. Semiconductori intrinseci • În procesul de conducţie electrică, în semiconductorii intrinseci densitatea curentului electric este egală cu suma între densitatea de curent aelectronilor şi a golurilor: • unde : • n este concentraţia de electroni de conducţie din banda de conducţie; • p este concentraţia de goluri din banda de valenţă; • qo=e este sarcina electrică a electronului, respectiv, a golului, 1,60 x10 -19 C; • vn, vpsunt vitezele de drift medii ale electronilor, respectiv ale golurilor. Tehnologie electronică - Curs 3

  8. Conductivitatea electrică σ este dată de suma dintre conductivitatea electronică σnşi cea a golurilor σp: • Deoarece în semiconductoarele intrinseci prin ruperea legăturilor atomice numărul electronilor liberi este egal cu numărul golurilor, este valabilă relaţia n= p= ni, astfel: Tehnologie electronică - Curs 3

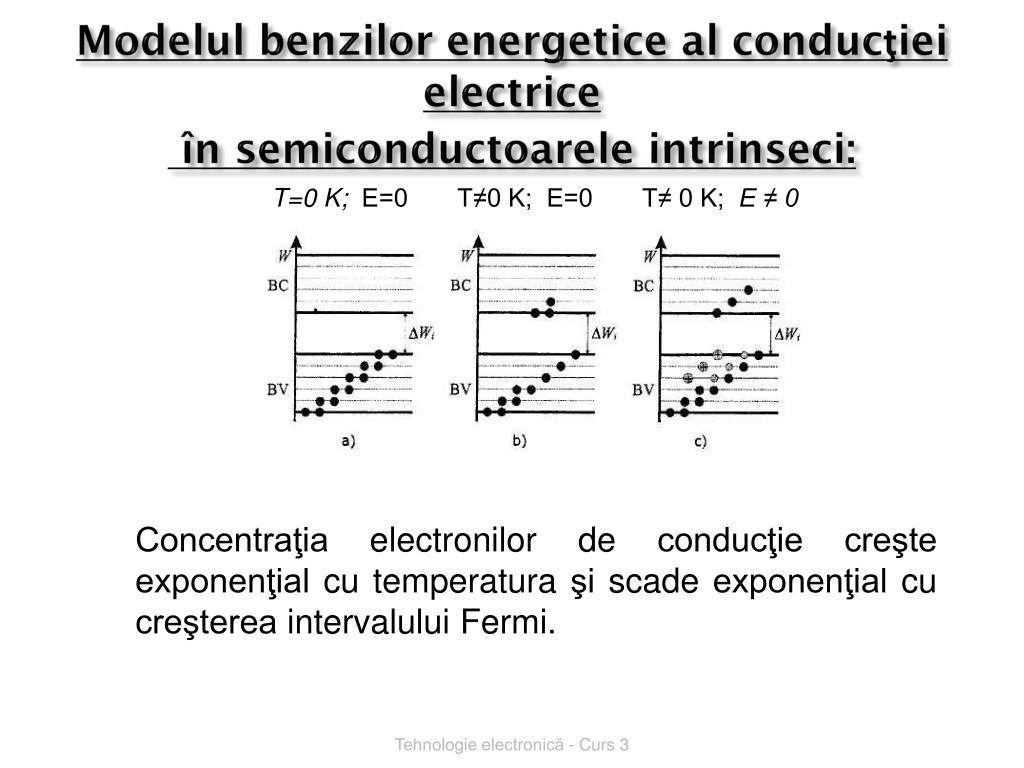

  9. Modelul benzilor energetice al conducţiei electrice în semiconductoarele intrinseci: T=0 K; E=0 T≠0 K; E=0 T≠ 0 K; E ≠ 0 Concentraţia electronilor de conducţie creşte exponenţial cu temperatura şi scade exponenţial cu creşterea intervalului Fermi. Tehnologie electronică - Curs 3

  10. Pentrusemiconductoriiintrinseci, concentraţia de electronieste numeric egală cu cea a golurilor: n=p=ni unde ni este concentraţiaintrinsecă de purtători de sarcină. Tehnologie electronică - Curs 3

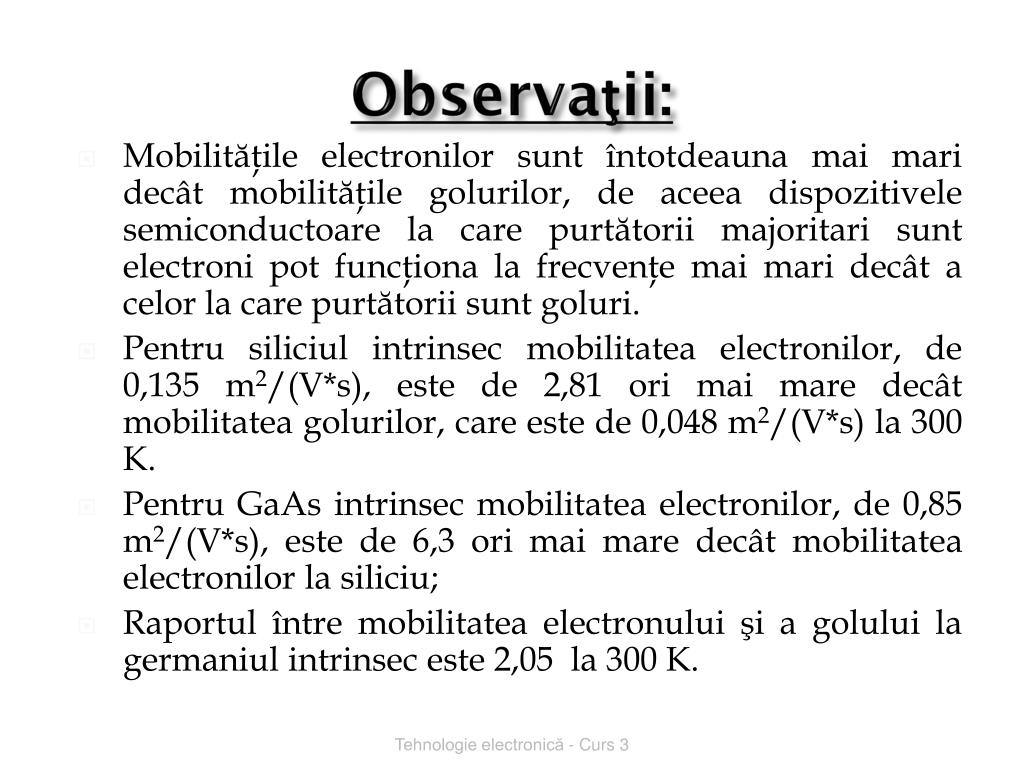

  11. Observaţii: • Mobilităţile electronilor sunt întotdeauna mai mari decât mobilităţile golurilor, de aceea dispozitivele semiconductoare la care purtătorii majoritari sunt electroni pot funcţiona la frecvenţe mai mari decât a celor la care purtătorii sunt goluri. • Pentru siliciul intrinsec mobilitatea electronilor, de 0,135 m2/(V*s), este de 2,81 ori mai mare decât mobilitatea golurilor, care este de 0,048 m2/(V*s) la 300 K. • Pentru GaAs intrinsec mobilitatea electronilor, de 0,85 m2/(V*s), este de 6,3 ori mai mare decât mobilitatea electronilor la siliciu; • Raportul între mobilitatea electronului şi a golului la germaniul intrinsec este 2,05 la 300 K. Tehnologie electronică - Curs 3
