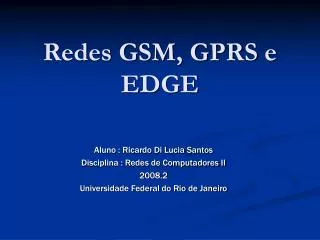

  1. Redes GSM, GPRS e EDGE Aluno : Ricardo Di Lucia Santos Disciplina : Redes de Computadores II 2008.2 Universidade Federal do Rio de Janeiro

  2. Sumário 1- Evolução história dos sistemas celulares 2- GSM 2.1 - Serviços 2.2 - Arquitetura 2.2.1 - Componentes 2.2.2 - Interfaces 2.2.3 - Protocolos 3 - GPRS 3.1 – Arquitetura 4 - EDGE 5 - Perguntas 6 - Bibliografia

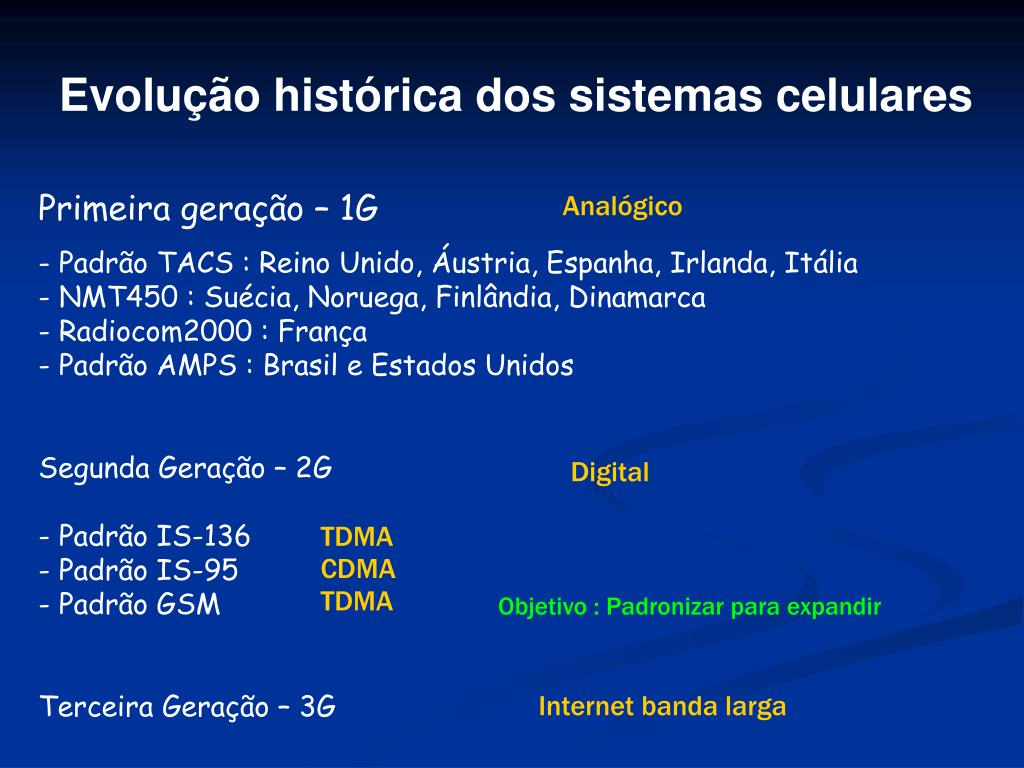

  3. Evolução histórica dos sistemas celulares • Primeira geração – 1G • - Padrão TACS : Reino Unido, Áustria, Espanha, Irlanda, Itália • - NMT450 : Suécia, Noruega, Finlândia, Dinamarca • - Radiocom2000 : França • Padrão AMPS : Brasil e Estados Unidos • Segunda Geração – 2G • - Padrão IS-136 • - Padrão IS-95 • Padrão GSM • Terceira Geração – 3G Analógico Digital TDMA CDMA TDMA Objetivo : Padronizar para expandir Internet banda larga

  4. GSM - Serviços

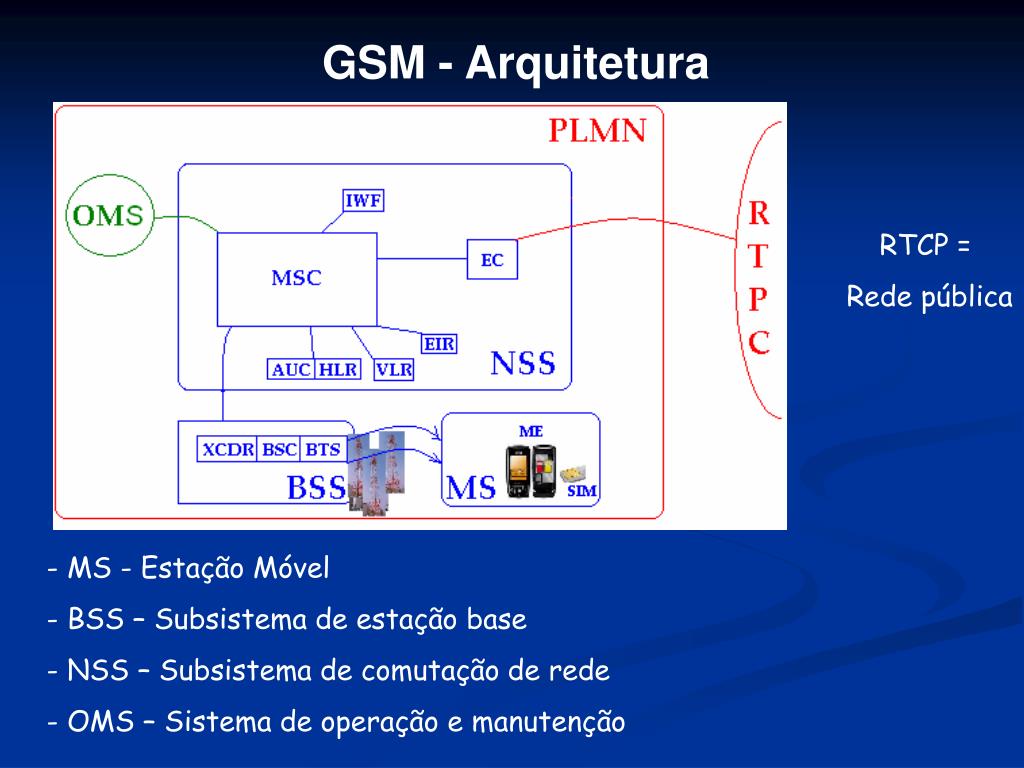

  5. GSM - Arquitetura RTCP = Rede pública • MS - Estação Móvel • BSS – Subsistema de estação base • NSS – Subsistema de comutação de rede • - OMS – Sistema de operação e manutenção

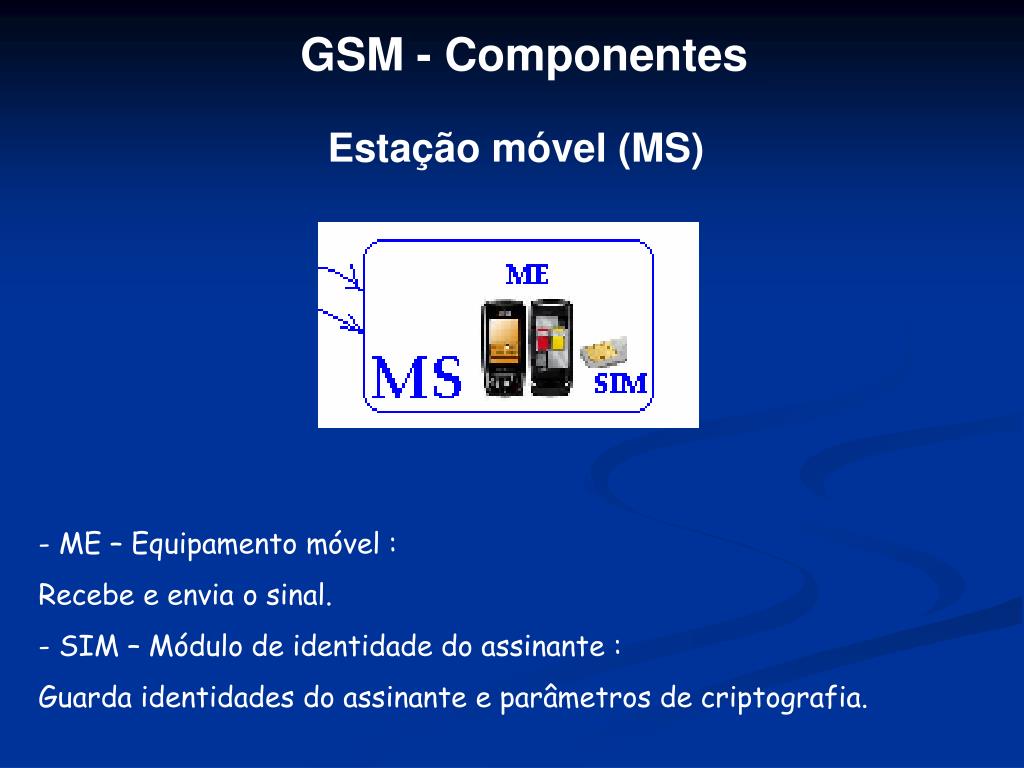

  6. GSM - Componentes Estação móvel (MS) • ME – Equipamento móvel : • Recebe e envia o sinal. • SIM – Módulo de identidade do assinante : • Guarda identidades do assinante e parâmetros de criptografia.

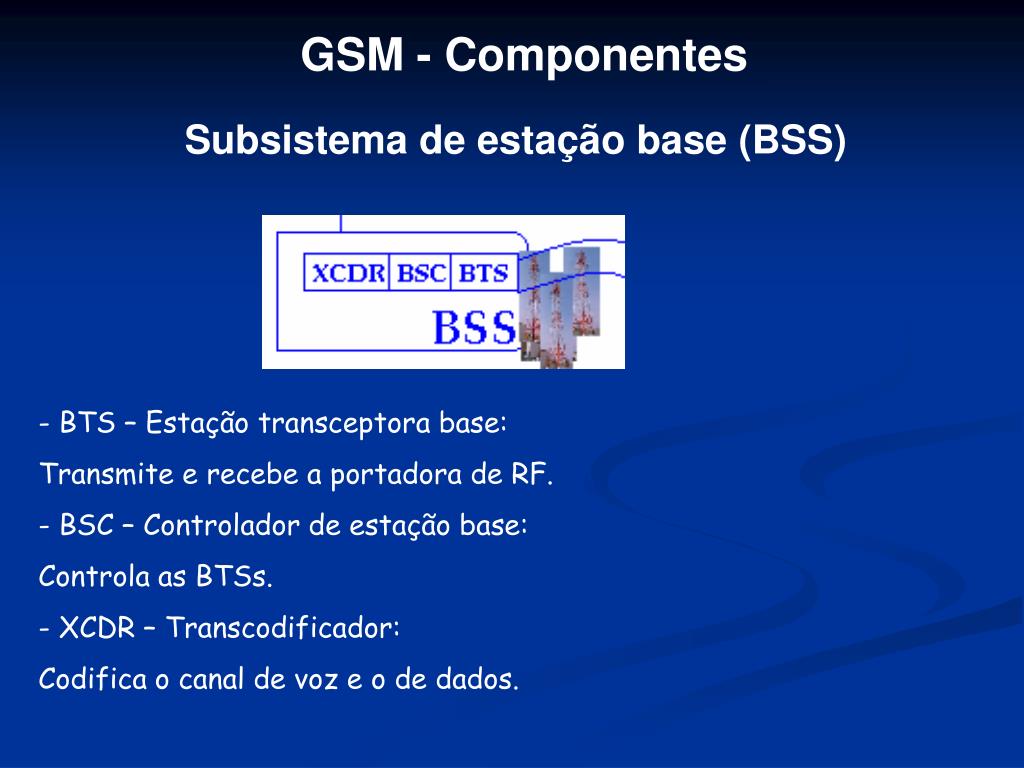

  7. GSM - Componentes Subsistema de estação base (BSS) • BTS – Estação transceptora base: • Transmite e recebe a portadora de RF. • BSC – Controlador de estação base: • Controla as BTSs. • XCDR – Transcodificador: • Codifica o canal de voz e o de dados.

  8. GSM - Componentes Subsistema de comutação de rede (NSS) • MSC – Centro de comutação celular: • Controla o NSS. • HLR – Registro de localização local : • Banco de dados dos assinantes locais. • VLR – registro de localização do visitante : • Guarda uma cópia das informações dos visitantes.

  9. GSM - Componentes Subsistema de comutação de rede (NSS) • EIR - Registro de identidade do equipamento: • Informações sobre habilitação dos IMEIs (listas branca, negra e cinza). • AuC – Centro de autenticação: • Autentica e criptografa as mensagens. • IWF – Função de interfuncionamanto: • Faz a interface do GSM com outras redes. • EC - Supressor de eco: • Elimina o eco entre MSCe RTPC.

  10. GSM - Componentes Sistema de operação e manutenção (OMS) • É dividido em dois subsistemas : • NMC – Centro de gerenciamento de rede: • Controla nós, dados estatísticos e os OMCs. • OMC(S) – Centro de operação de manutenção: • Age no BSS. • OMC(R) – Centro de operação e manutenção: • Age no NSS.

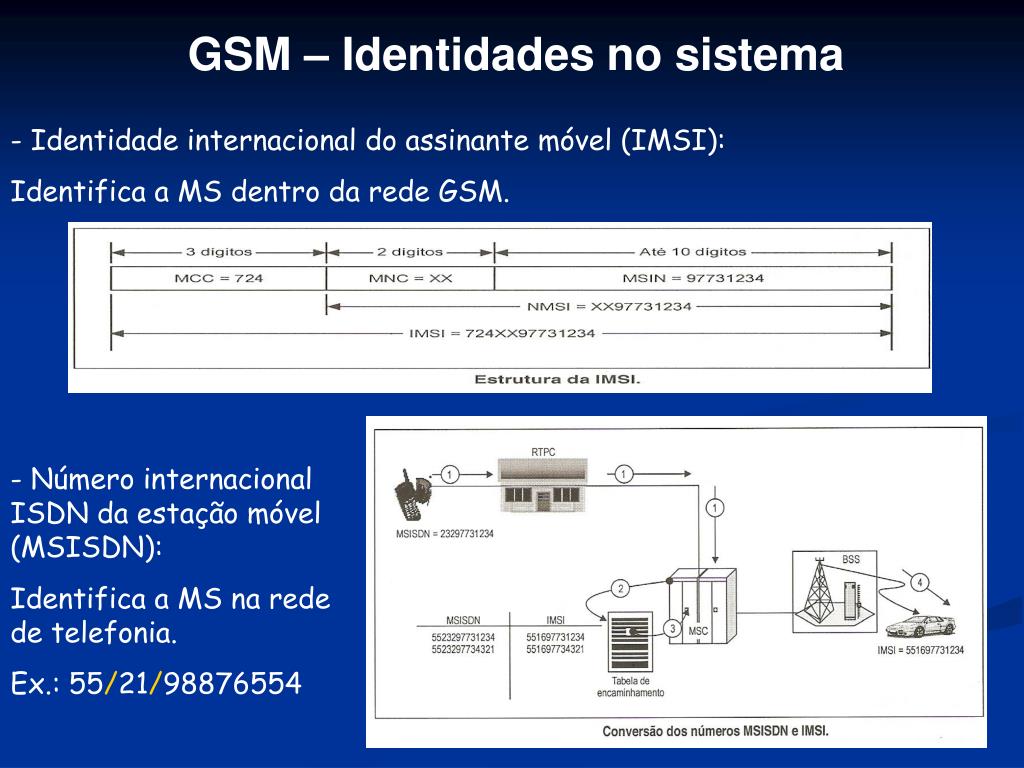

  11. GSM – Identidades no sistema - Identidade internacional do assinante móvel (IMSI): Identifica a MS dentro da rede GSM. • Número internacional ISDN da estação móvel (MSISDN): • Identifica a MS na rede de telefonia. • Ex.: 55/21/98876554

  12. GSM – Identidades no sistema - Identidade de área de localização (LAI): Define a região comandada pelo VLR, de cerca de 30 células.

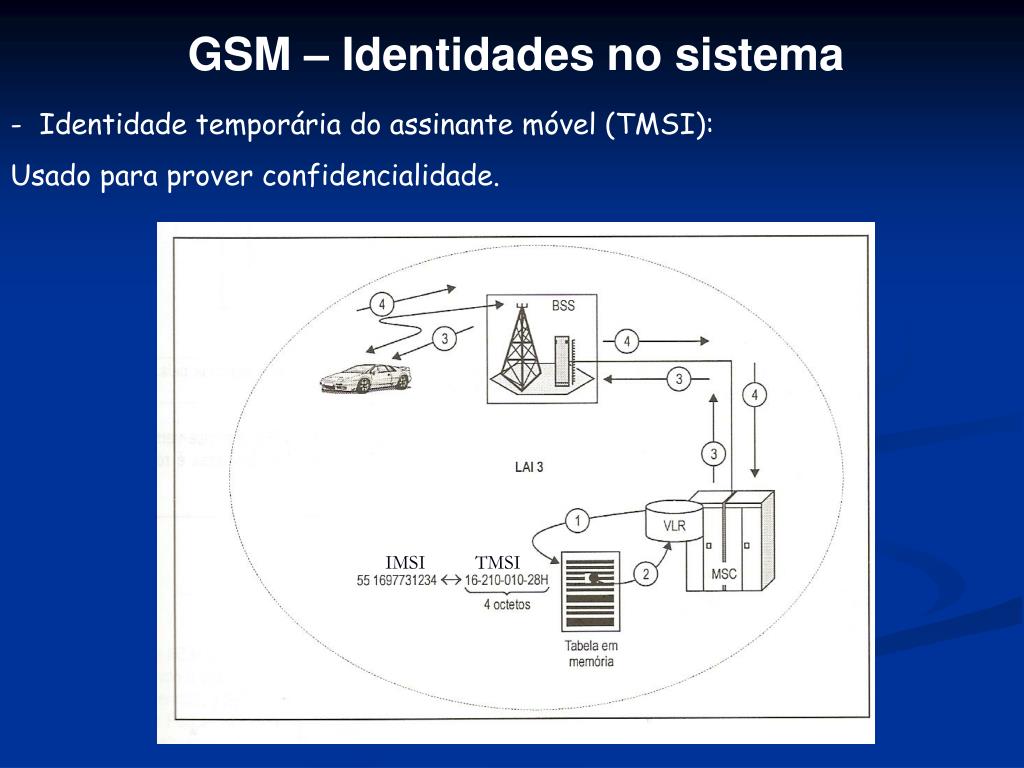

  13. GSM – Identidades no sistema - Identidade temporária do assinante móvel (TMSI): Usado para prover confidencialidade. IMSI TMSI

  14. GSM – Identidades no sistema - Número da estação móvel do visitante (MSRN): Identifica o usuário visitante.

  15. GSM - Interfaces

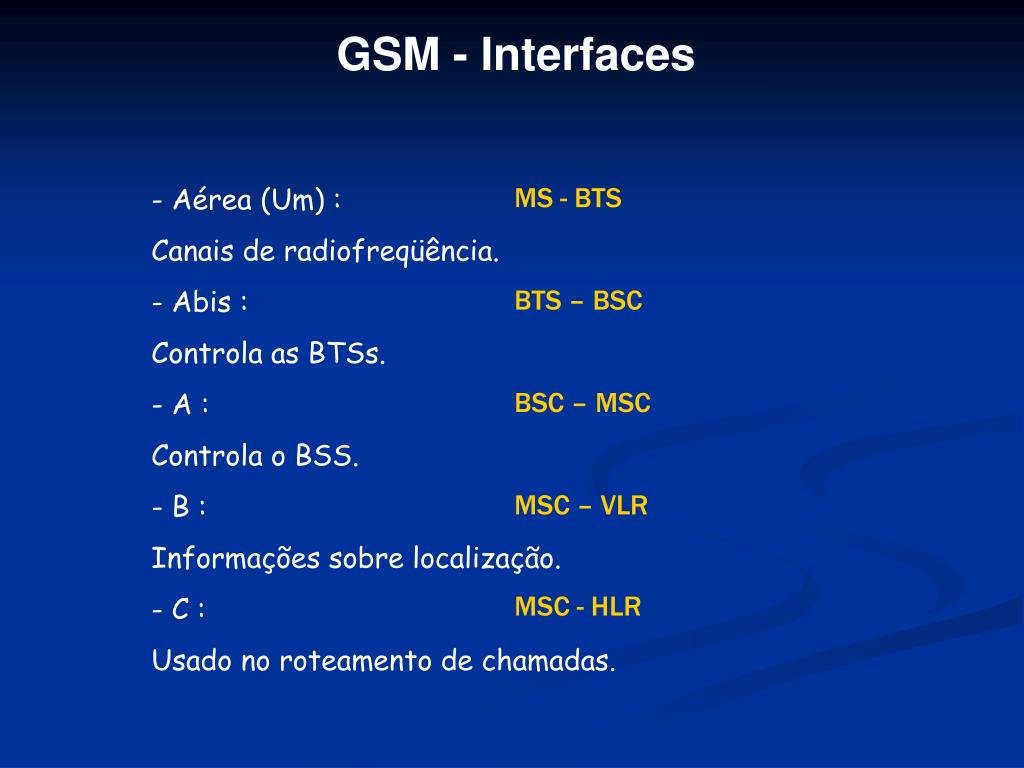

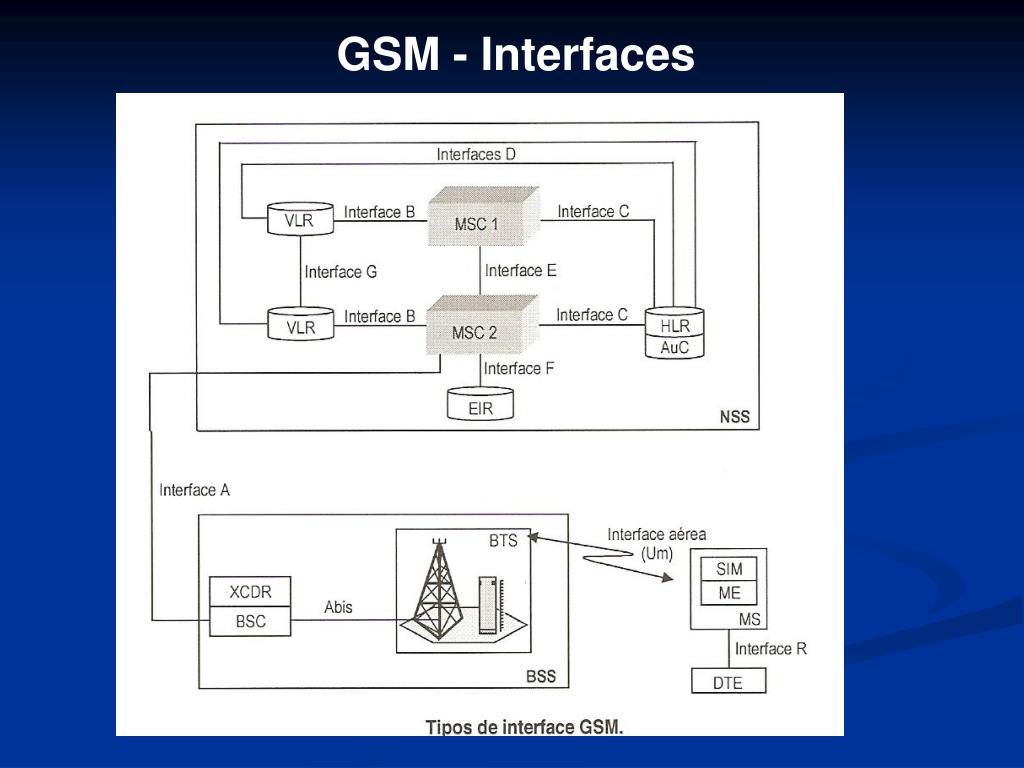

  16. GSM - Interfaces MS - BTS BTS – BSC BSC – MSC MSC – VLR MSC - HLR • Aérea (Um) : • Canais de radiofreqüência. • Abis : • Controla as BTSs. • A : • Controla o BSS. • B : • Informações sobre localização. • - C : • Usado no roteamento de chamadas.

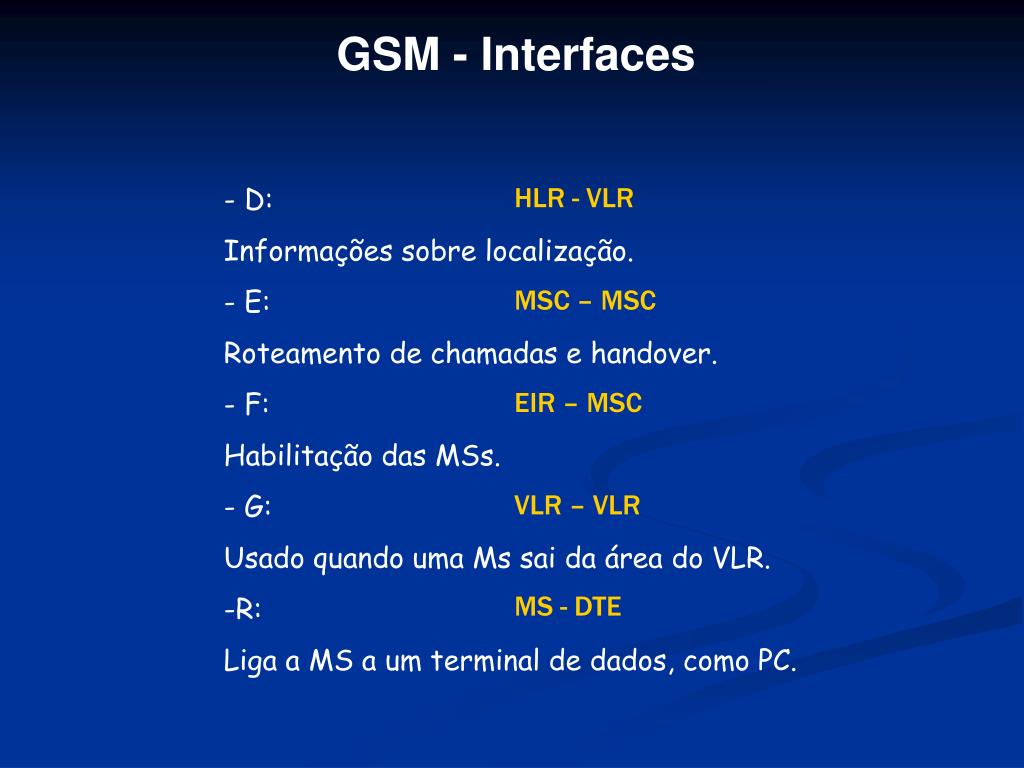

  17. GSM - Interfaces HLR - VLR MSC – MSC EIR – MSC VLR – VLR MS - DTE • D: • Informações sobre localização. • E: • Roteamento de chamadas e handover. • F: • Habilitação das MSs. • G: • Usado quando uma Ms sai da área do VLR. • R: • Liga a MS a um terminal de dados, como PC.

  18. GSM - Protocolos Nível 3 Nível 2 Nível 1

  19. GSM - Sinalização por canal comum número 7 (SCC#7) Canal comum número 7

  20. 2.75 G GPRS Transmissão de dados por pacotes INTERNET

  21. 2.5 G GPRS - Arquitetura

  22. 2.75 G EDGE Facilidades na interface Um Melhorias na tecnologia GPRS Novas técnicas de codificação de canal Modulação 8-PSK

  23. 2.75 G EDGE

  24. Evolução dos sistemas celulares

  25. Perguntas 1 – Qual foi a principal diferença implementada na evolução dos sistemas celulares de primeira geração para os de segunda geração? R: A transmissão de dados e voz em formato digital. 2 – Qual foi o objetivo central do projeto do sistema GSM? R: Padronizar os sistemas celulares para abranger o máximo de usuários. 3 – Qual é a função da sinalização por canal comum número 7? R: Disponibilizar um canal exclusivo para mensagens de sinalização. 4 – Qual é a principal funcionalidade introduzida pela rede GPRS, e qual o principal objetivo dessa funcionalidade? R: Transmissão de dados por pacotes, visando a interação com a internet. 5 – O que mudou na rede quando se implementou o sistema EDGE? R: Apenas a interface aérea (modulação, codificação e protocolos de acesso).
