Système industriel

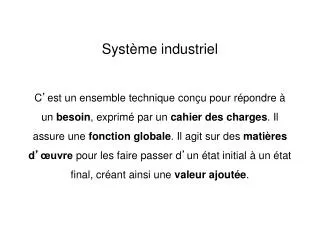

Système industriel. C ’ est un ensemble technique conçu pour répondre à un besoin , exprimé par un cahier des charges . Il assure une fonction globale . Il agit sur des matières d ’ œuvre pour les faire passer d ’ un état initial à un état final, créant ainsi une valeur ajoutée. Le parasol.

duscha
Download Presentation

Système industriel

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Système industriel C’est un ensemble technique conçu pour répondre à un besoin, exprimé par un cahier des charges. Il assure une fonction globale. Il agit sur des matières d’œuvre pour les faire passer d’un état initial à un état final, créant ainsi une valeur ajoutée.

  2. Le parasol

  3. Le store mécanisé à manœuvre manuelle

  4. Le store mécanisé à commande manuelle

  5. Le store automatisé Somfimatic

  6. Représentation schématique

  7. Systèmes industriels fabriqués en petite série

  8. Systèmes industriels fabriqués en grande série

  9. Les E/S d ’un système automatisé

  10. La structure d ’un système automatisé

  11. La structure d ’un système automatiséPrésentation actuelle

  12. Chaîne fonctionnelle Chaîne d ’information / Chaîne d ’énergie Matières entrantes Energies sortantes Energies entrantes Matières sortantes

  13. Chaîne d ’information

  14. Exemple de composants : Fonction Acquérir cellule photoélectrique TOR Interface homme/machine Détecteurs de proximité TOR Codeur rotatif numérique Interrupteur de position TOR Capteur de force analogique

  15. Exemple de composantsFonction Traiter

  16. Exemple de composantsFonction Communiquer

  17. Chaîne d ’énergie

  18. Exemple de composants Fonction Distribuer Relais électrique Electrovanne pneumatique Variateur Distributeur pneumatique

  19. Exemple de composantsFonction Convertir Moteurs électriques Vérins pneumatiques

  20. Exemple de composantsFonction Transmettre Système vis-écrou Ciseaux croisés Réducteur à engrenages

  21. Exemple de composantsFonction Agir Outil de soudure Préhenseur Pince Réflecteur d ’une antenne

  22. Décomposition structurelle : modèle SADT

  23. Données extérieures Consignes opérateur Energie Position du store Comptes rendus Informations opérateur Capteurs Ordre Store en p. i. PC Store en p. f. Contacteur + moteur + tambour

  24. Analyse fonctionnelle externeL ’expression du besoin A qui rend-il service ? Sur quoi agit-il ? Le système Dans quel but ?

  25. Analyse fonctionnelle externeL ’expression du besoin A qui rend-il service ? Sur quoi agit-il ? L ’utilisateur Le store Le store automatisé Dans quel but ? Déplacer le store en fonction des conditions climatiques et des volontés de l ’utilisateur

  26. Graphe des interacteurs Le système

  27. Graphe des interacteurs La toile Le mur L’énergie L’utilisateur Le store automatisé Le milieu ambiant Le soleil Le vent

  28. Graphe des interacteurs La toile Le mur L’énergie L’utilisateur Le store automatisé FP1 FC1 FP2 Le milieu ambiant Le soleil Le vent

  29. Analyse fonctionnelle interne : modèle FAST Fonction Pourquoi ? Comment ? Quand ?

  30. Détecteurs de fin de course Cellule solaire et anémomètre Pupitre Module d ’entrée sur PC Unité centrale Module de sortie sur PC Contacteur électrique Moteur Tambour

  31. Cycle de vie d ’un produit
