  1. 佳多自动虫情测报灯 日常保养与维护

  2. 主 要 内 容 电源与地基 雨控传感器保养 灯管更换与光源调换 保险管更换 漏电保护器结构与复位 面板功能 红外处理虫体时间调整 收灯养护 全国技术咨询、售后服务热线 结束语

  3. 一、电源与地基 1.1 电源、电线要求 (1)电源电压:220V (2)防水配电箱下线用(PVC)套管防护 (3)所有导线可靠连接后必须用防水绝缘胶带包扎 (4)接地线必须可靠接地,杜绝悬空 (5)电源线规格(长度、材质)依据安装点与供电点的距离而定(见下表)

  4. 1.2 地基图规格 (单位:mm)

  5. 施工图

  6. 1.3 安装要求 (1)将包装底盘一并座入地基,禁止拆卸而造成灯体变形

  7. (2)灯体上平面的两个垂直方向用水平尺找平(气泡在两刻划中间为水平)(2)灯体上平面的两个垂直方向用水平尺找平(气泡在两刻划中间为水平) 水平尺

  8. (3)地脚螺栓用水泥混凝土填充,包装底盘与地基面用水泥砂浆抹一斜面(3)地脚螺栓用水泥混凝土填充,包装底盘与地基面用水泥砂浆抹一斜面

  9. (4)填充完毕,待混凝土充分凝固后,把地脚螺栓锁紧(4)填充完毕,待混凝土充分凝固后,把地脚螺栓锁紧

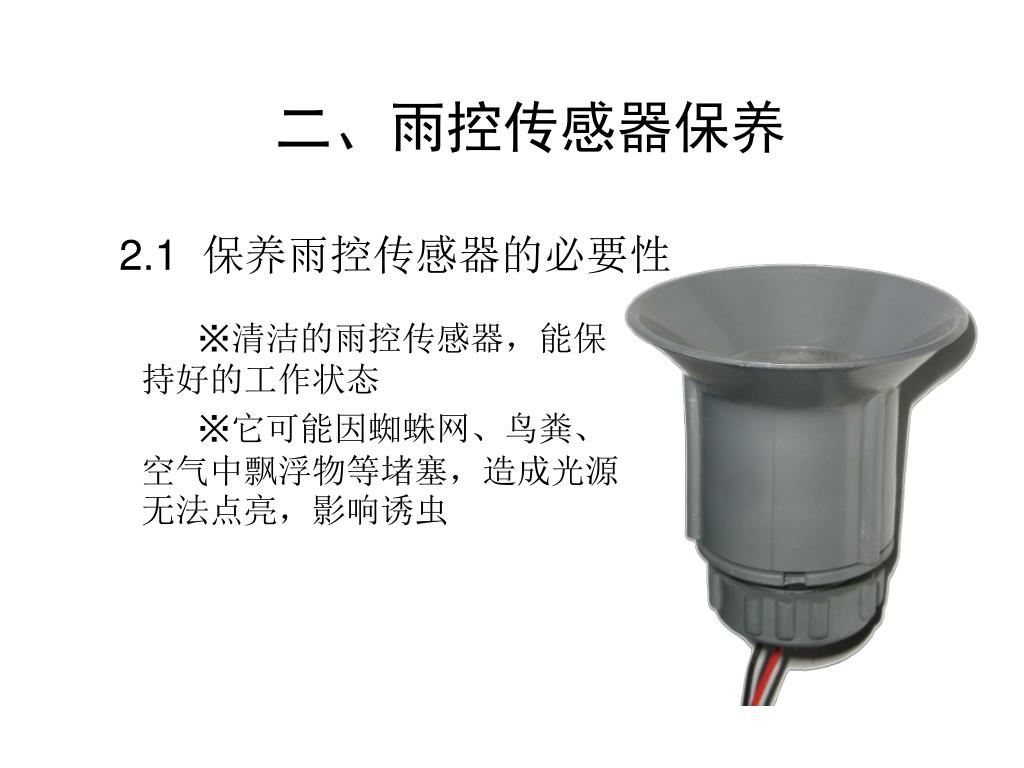

  10. 二、雨控传感器保养 2.1 保养雨控传感器的必要性 ※清洁的雨控传感器,能保持好的工作状态 ※它可能因蜘蛛网、鸟粪、空气中飘浮物等堵塞,造成光源无法点亮,影响诱虫

  11. 2.2 雨控传感器安装步骤 (1)将飞碟顶部灯小帽的3只固定螺钉旋出,并取下灯小帽 (2)旋出尼龙螺母 (3)将雨控传感器套入O型密封圈后,从灯小帽顶部插入中心孔 (4)将尼龙螺母旋紧、固定牢固 (5)将两只引线螺钉旋出 (6)从飞碟上口内将电极引线拉出200毫米 (7)将引线螺钉穿入电极引线片内,旋入对应螺孔紧固 (8)将灯小帽放回原处并用3只螺钉紧固

  12. ① ② 2.3 雨控传感器清洁方法 (1)清理集水器通孔污物 (2)旋出集水器,清理内部异物 (3)按原位置安放后用清水试验

  13. 三、灯管更换与光源调换 3.1 光源类型: ※20W黑光灯管或200W白炽灯

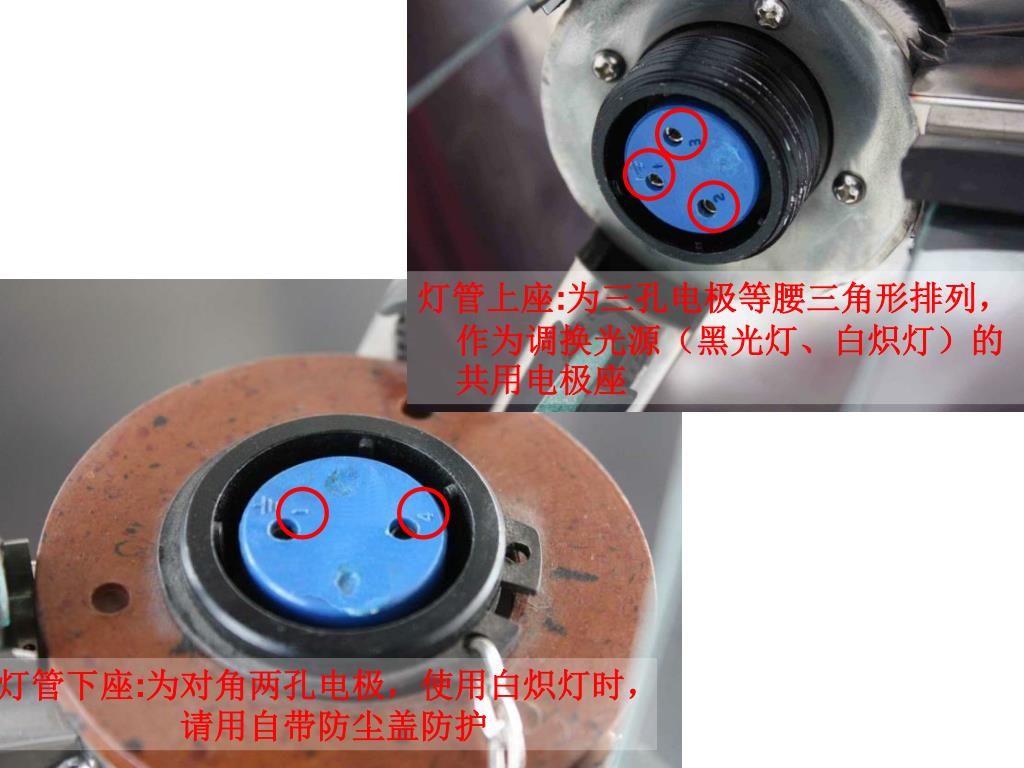

  14. 灯管上座:为三孔电极等腰三角形排列,作为调换光源(黑光灯、白炽灯)的共用电极座灯管上座:为三孔电极等腰三角形排列,作为调换光源(黑光灯、白炽灯)的共用电极座 灯管下座:为对角两孔电极,使用白炽灯时,请用自带防尘盖防护

  15. 1 2 3 ※因测报需要,由20W黑光灯管调换为200W白炽灯后,灯管下座应进行防护

  16. 3.2 灯管老化、损坏更换步骤: ※灯管拆卸时,先关闭电源 (1)将灯管上推,与下灯座分离 (2)斜推向下拉,与上灯座分离

  17. ※ 灯管安装时,在关闭电源状态下 (1)把原灯管防尘套(2只)大口朝下穿入新灯管上,

  18. (2)将灯管灯脚与灯管上座标记的2、3孔对照上推灯管,插入灯管上座(2)将灯管灯脚与灯管上座标记的2、3孔对照上推灯管,插入灯管上座

  19. (3)将灯管灯脚与灯管下座标记的1、4孔对照,向下拉灯管,插入灯管下座(3)将灯管灯脚与灯管下座标记的1、4孔对照,向下拉灯管,插入灯管下座

  20. (4)依次下拉2只灯脚防尘套,覆盖下灯座

  21. (5)灯管更换完毕后通电试验

  22. 3.3 光源调换 关闭电源,切换光源转换开关,由20W黑光灯管调换为200W白炽灯

  23. (1)先把20W黑光灯管取出 (2)移除上灯脚装饰环(留存备用)

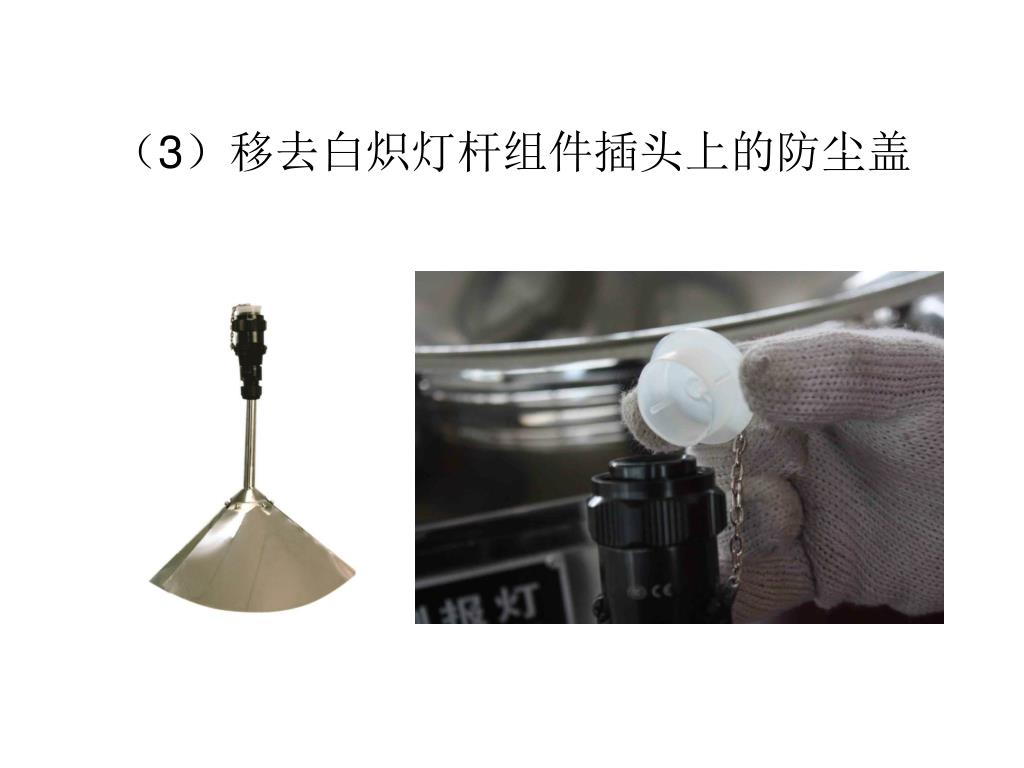

  24. (3)移去白炽灯杆组件插头上的防尘盖

  25. (4)将插针与插孔对应后向上推入插头

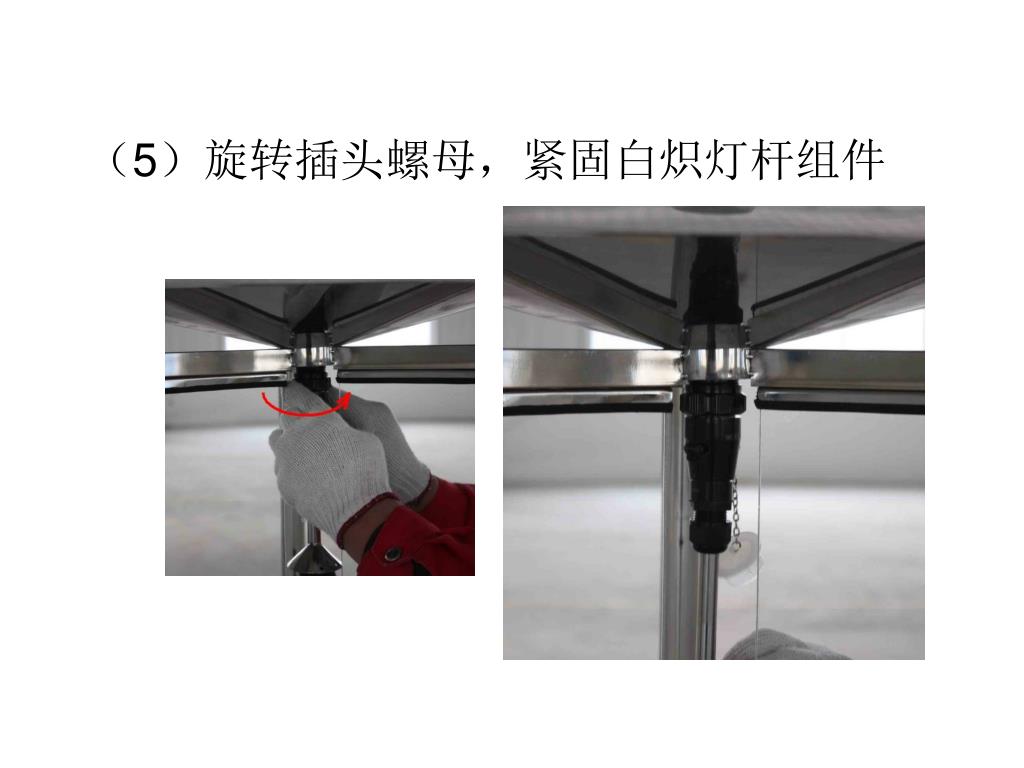

  26. (5)旋转插头螺母,紧固白炽灯杆组件

  27. (6)将附件中的三片防护板固定于白炽灯杆上,把白炽灯旋入灯口(6)将附件中的三片防护板固定于白炽灯杆上,把白炽灯旋入灯口

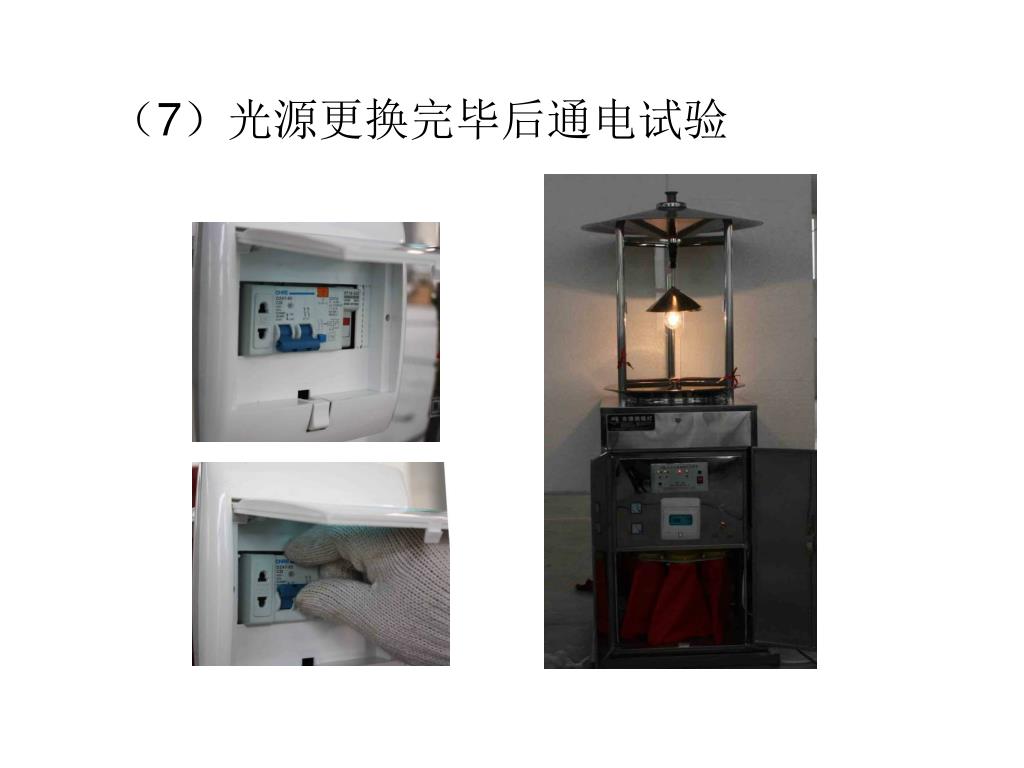

  28. (7)光源更换完毕后通电试验

  29. 四、保险管更换 1 2 本机采用漏电自动保护装置,系统设计共有两处保险

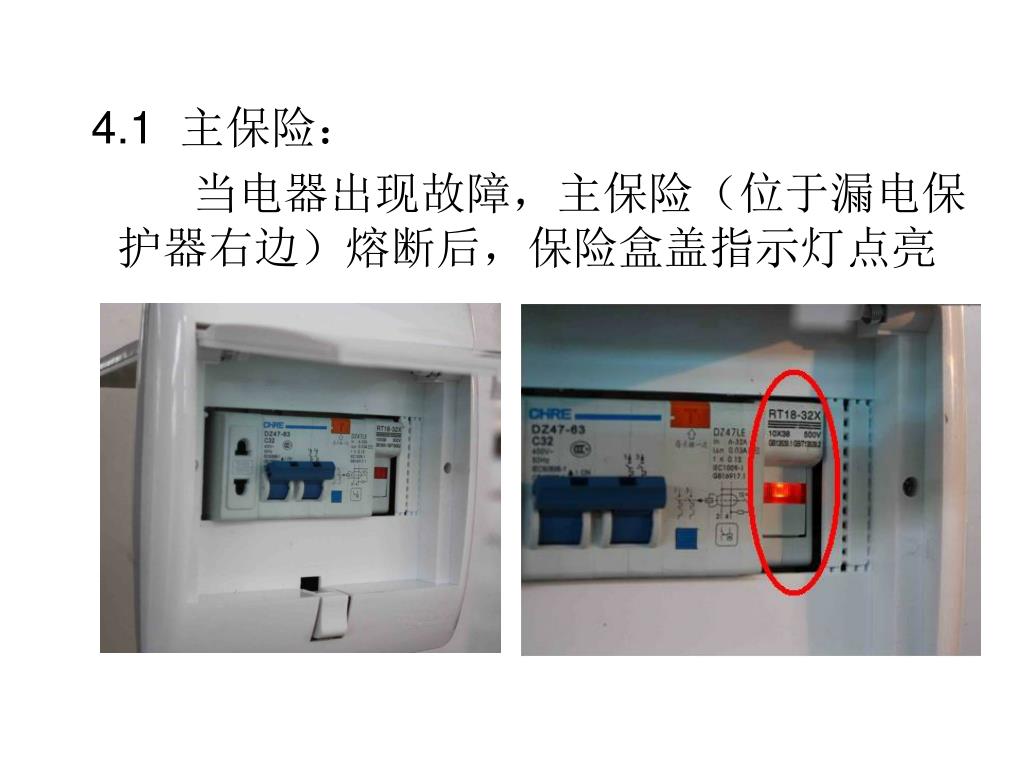

  30. 4.1 主保险: 当电器出现故障,主保险(位于漏电保护器右边)熔断后,保险盒盖指示灯点亮

  31. ※ 更换方法: (1)先将漏电保护器刀柄扳下,由上向下扳动保险盒盖,取出瓷质保险管

  32. ② ④ (2)调换同规格保险管后,将保险盒盖上推复位,再将漏电保护器刀柄上推即可 ③

  33. 4.2 电路保险管 当电路出现故障,控制器保险(位于控制器面板右上角)熔断后,控制器开关指示灯亮,G1、G3功能指示灯不亮

  34. (1)更换方法:关闭控制器“电源开关”(即将“0”按下),将十字槽保险丝盖逆时针旋出(1)更换方法:关闭控制器“电源开关”(即将“0”按下),将十字槽保险丝盖逆时针旋出

  35. (2)调换相同规格保险管后,将十字槽保险丝盖顺时针旋入,即完毕(2)调换相同规格保险管后,将十字槽保险丝盖顺时针旋入,即完毕

  36. 五、漏电保护器结构与复位 5.1漏电保护器结构 (1)合闸刀柄 (2)试验按钮 (3)复位按钮

  37. 5.2 为确保漏电保护器工作可靠,在有电状态下每月试验一次,操作方法如下: 点按试验按钮2或因意外原因(潮湿等)自动跳闸(断电)后,保护指示按钮3弹跳凸出,刀柄1由向上(通电)转为向下(断电),切断整灯电源

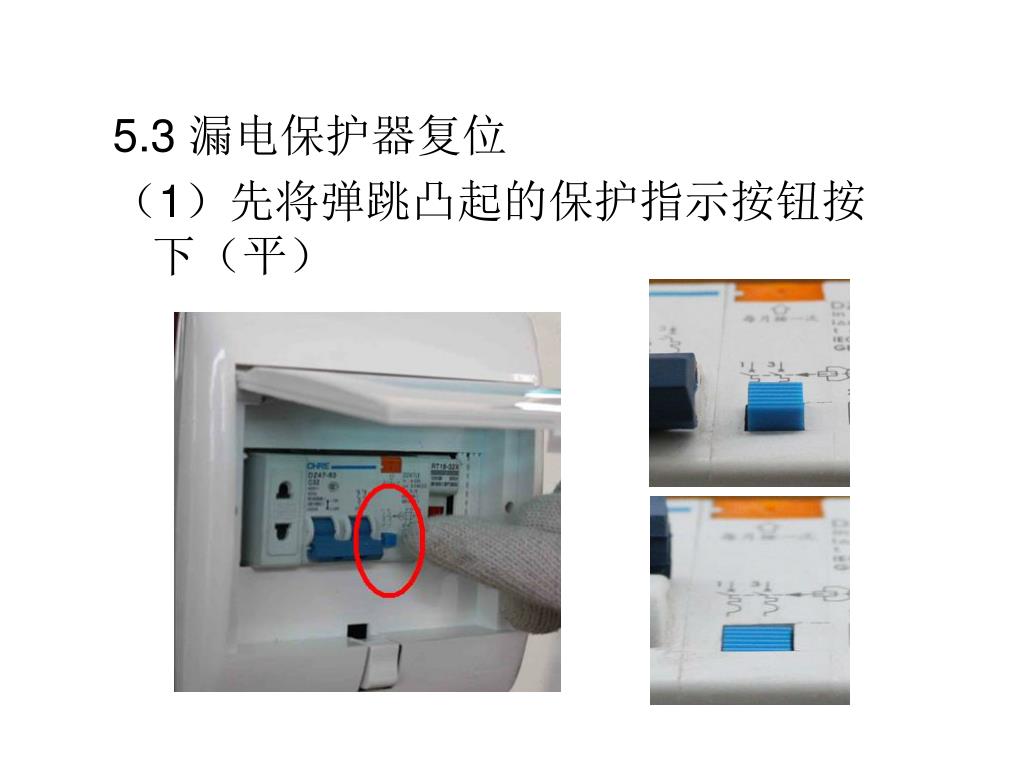

  38. 5.3 漏电保护器复位 (1)先将弹跳凸起的保护指示按钮按下(平)

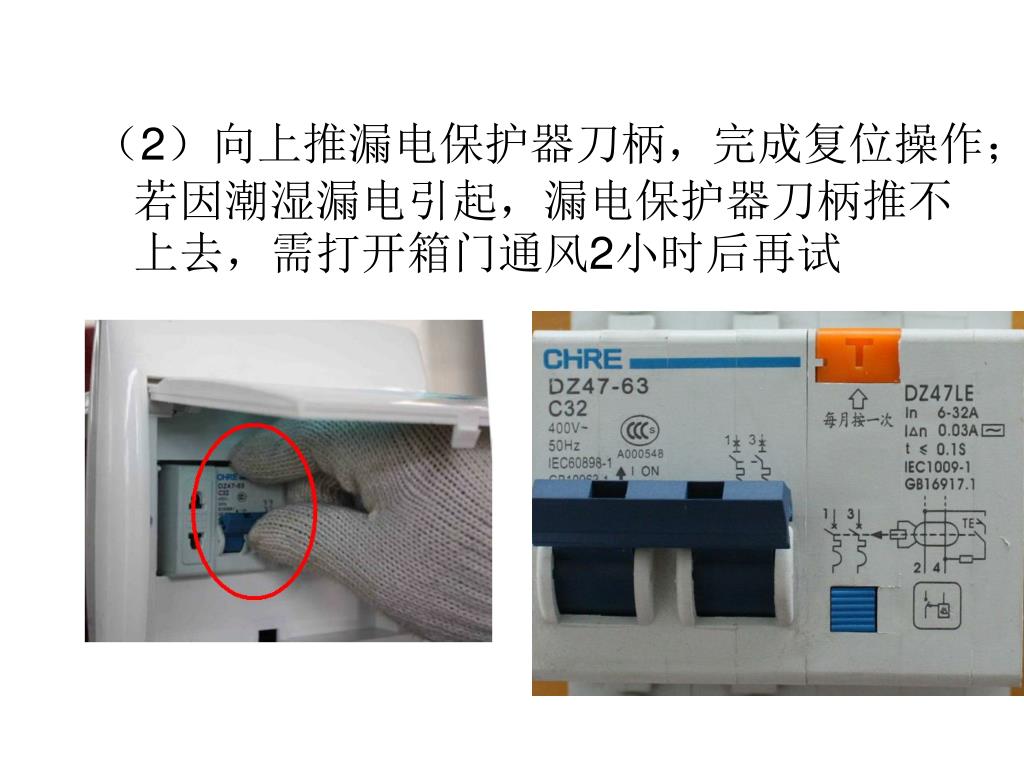

  39. (2)向上推漏电保护器刀柄,完成复位操作;若因潮湿漏电引起,漏电保护器刀柄推不上去,需打开箱门通风2小时后再试(2)向上推漏电保护器刀柄,完成复位操作;若因潮湿漏电引起,漏电保护器刀柄推不上去,需打开箱门通风2小时后再试

  40. (3)完成复位操作,整机通电后,将防护盖关闭(3)完成复位操作,整机通电后,将防护盖关闭

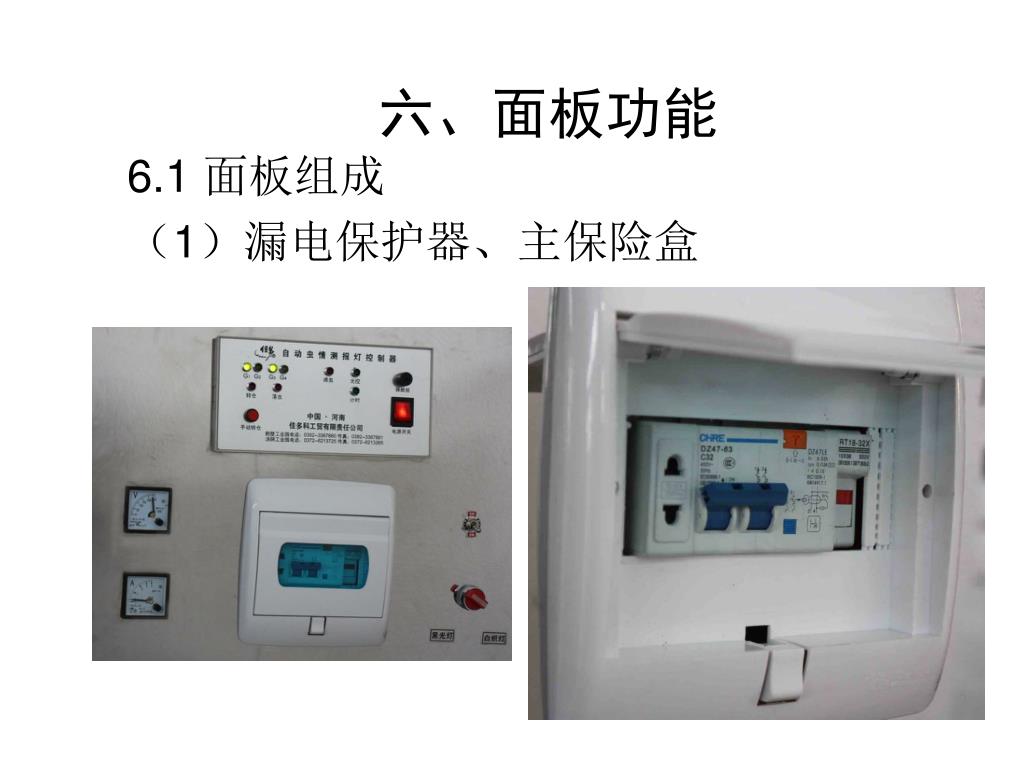

  41. 六、面板功能 6.1 面板组成 (1)漏电保护器、主保险盒

  42. (2)控制器开关、转仓按钮、电路保险丝

  43. (3)光源转换开关 注:使用黑光灯或白炽灯

  44. (4)电压、电流表指示 注:标准电压为220伏

  45. (5)雨天用灯转换开关 注:需雨天用灯诱集时,将纽子开关扳向上方,且要每天清理一次网内昆虫

  46. 七、远红外处理虫体时间调整 7.1 红外处理虫体时间调整作用 因地区或季节不同,所诱集昆虫种类个体差异很大,其耐受红外线能力有别,当出现活虫较多影响统计时,可以增加红外处理虫体时间(控制器档位)进行调整

  47. 7.2 控制器面板打开方法 (1)面板两侧面各有一个卡板 (2)双手食指顶住卡板向内侧用力

  48. (3)双手食指顶住卡板不放,中指与无名指顶住控制器下边,拇指按住控制器上边向外扳,可看到变压器外侧有一红外处理虫体时间调整设置的红色拨码开关(3)双手食指顶住卡板不放,中指与无名指顶住控制器下边,拇指按住控制器上边向外扳,可看到变压器外侧有一红外处理虫体时间调整设置的红色拨码开关

  49. (4)控制器红外处理时间(档位)调整:拨码拨至ON边为开,同时打开两个以上档位时,控制红外处理虫体时间为相对应档位的时间累加数(4)控制器红外处理时间(档位)调整:拨码拨至ON边为开,同时打开两个以上档位时,控制红外处理虫体时间为相对应档位的时间累加数 1档=1.25min;2档=2.5min;3档=5min; 4档=10min

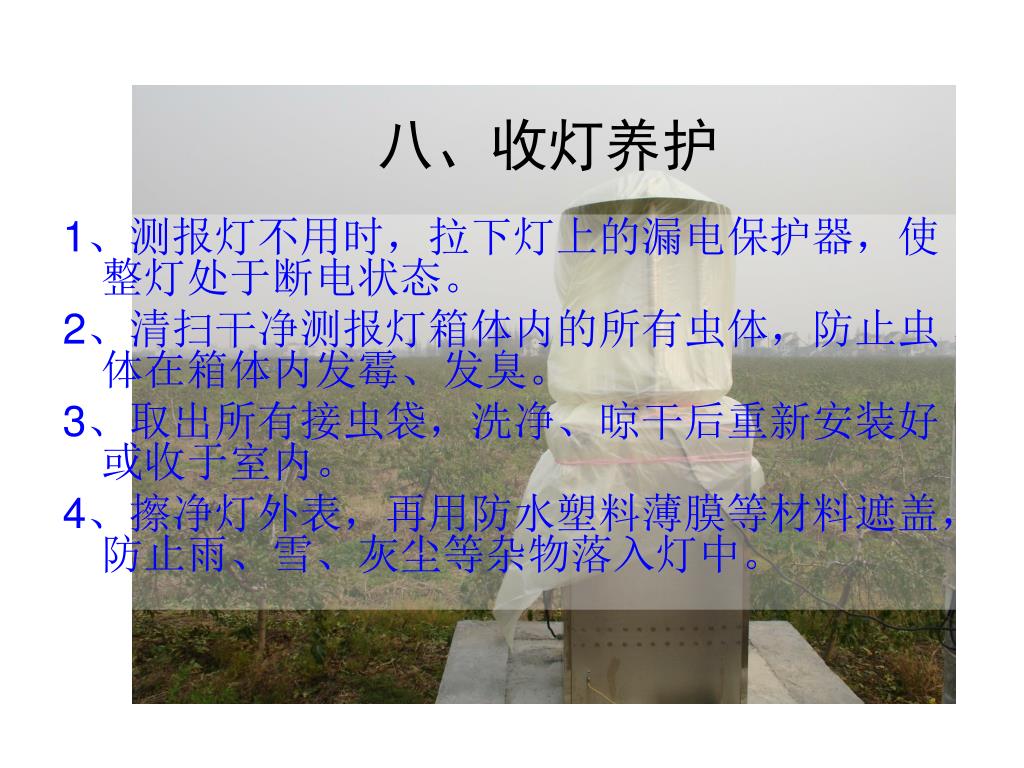

  50. 八、收灯养护 1、测报灯不用时,拉下灯上的漏电保护器,使整灯处于断电状态。 2、清扫干净测报灯箱体内的所有虫体,防止虫体在箱体内发霉、发臭。 3、取出所有接虫袋,洗净、晾干后重新安装好或收于室内。 4、擦净灯外表,再用防水塑料薄膜等材料遮盖,防止雨、雪、灰尘等杂物落入灯中。
