14ª aula

14ª aula. Propriedades dos métodos numéricos. Qual é o melhor método?. Se o erro de truncatura fosse o único indicador seria Crank-Nicholson, com diferenças centrais! Mas não é o único. Temos também que ver a consistência com os processos que estamos a estudar.

elmo
Download Presentation

14ª aula

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

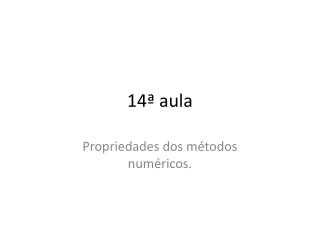

  1. 14ª aula Propriedades dos métodos numéricos.

  2. Qual é o melhor método? • Se o erro de truncatura fosse o único indicador seria Crank-Nicholson, com diferenças centrais! • Mas não é o único. Temos também que ver a consistência com os processos que estamos a estudar. • Como se faz fisicamente a Advecção (propriedade transportiva) e a Difusão? • O método upwind respeita transportividade.

  3. Difusão numérica e estabilidade de um método numérico. Ilustração das hipóteses físicas violadas no cálculo.

  4. Ci Ci+1 Ci-1 Problema unidimensional

  5. Explícito, Upwind, Cr = 1, Dif=0 Cr=(Espaço percorrido num intervalo de tempo)/(passo espacial) Cr=1, implica uma célula por passo => a aolução é exacta

  6. Explícito, Upwind, Cr= 0.5, Dif=0 Temos difusão numérica. A mancha espalha-se. Porquê? Porque violámos a definição de concentração. Como se resolve?

  7. O que aconteceu? O modelo é estável: os erros que aparecem diminuem no tempo. O modelo tem difusão numérica: a concentração vai baixando apesar de a difusão física ser nula.

  8. Explícito, Upwind, Cr=2 Temos um modelo instável: os erros aparecem e crescem. Porquê? Num modelo explícito Cr≤1. Os coeficientes têm que ser positivos.

  9. As instabilidades são consequências da violação de princípios físicos • Quando as propriedades aumentam num instante, nos instantes seguintes também só podem aumentar. • Quando Cr>1 o coeficiente de Cifica negativo e por isso quanto maior for a concentração no instante t menor vai ser em t+dt, o que iria contra a afirmação anterior. • Neste caso, durante um intervalo de tempo o volume que sai de uma célula é maior do que o que lá estava no início(Usando volumes finitos é fácil ver que isso é a causa do problema). • (verPatankar, Fluid Flow)

  10. 1D explicit central differences Courant=1 Modelo Instável. Porquê? Há um dos coeficientes que é sempre negativo. Propriedade transportiva violada. Como se resolve?

  11. Porque é instável? • Por advecção (ou por difusão) quando as propriedades aumentam num ponto, nos pontos vizinhos só podem aumentar também. • Isso implica que os coeficientes que multiplicam as concentrações nos pontos vizinhos têm que ser positivos. • Só adicionando difusão é que isso pode acontecer….

  12. Condição de estabilidade para diferenças centrais explícitas Porque é que adicionando difusão o método fica estável? Porque é que excesso de difusão torna o modelo instável?

  13. Sumário • Séries de Taylor e erro de truncatura, • Estabilidade e crescimento do erro, • Positividade dos coeficientes, • Nº de Courant e Nº de difusão. • Difusão numérica, e Passo Espacial • Propriedade Transportiva e Upwind, • Diferenças Centrais e Reynolds da Malha, • Conservação da massa. • Métodos implícitos e explícitos. • Será isto suficiente para percebermos o que estamos a fazer?
