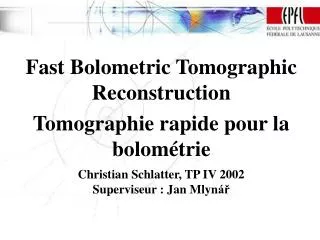

  1. Fast Bolometric Tomographic ReconstructionTomographie rapide pour la bolométrieChristian Schlatter, TP IV 2002Superviseur : Jan Mlynář

  2. Présentation du 4. février 2002 • Tomographie avec bolomètres • Composition de l’algorithme FABCAT • Nouveautés et changements par rapport à la tomographie avec rayons X • Résultats (tirs > 19000) • Conclusion

  3. Tomographie • i = 64 bolomètres : mesure de la puissance rayonné fi le long de la ligne de vue • j = 280 pixels : la matrice {Tij} décrit la contribution du pixel j à la puissance mesuré par le bolomètre i • On s’intéresse à l’émissivité gj du pixel j : fi = Tij·gj

  4. Comment faire une version rapide • Résoudre le problème de la tomographie fi = Tij·gj revient à déterminer une matrice M, tel que gj(t) = Mji(t)·fi(t) • Idée : trouver une moyenne temporelle <Mij> • gj(t) = <Mji> · fi(t)

  5. Mais, ils existent déjà des codes… BTOMO Solution lente pour bolométrie Iwan Jerjen • - Traitement des signaux mesurés • Données géométriques (matrice T) CATTCV Solution rapide pour rayons X Jan Mlynář • Résoudre fi = Tij·gj • Minimisation de l’information de Fisher

  6. Fast-Algorithm Bolometric Computer Aided Tomography (FABCAT) • Calcul de l’émissivité g • Calcul de la puissance de radiation P totale, en provenance du point X et du diverteur (version rapide). • Configuration à l’aide de paramètres • Résultats mémorise dans MDS • Batch mode est possible • Temps de calcul minimisé

  7. Divergence entre CATTCV et FABCAT • Détection de bolomètres en pannes (aussi post-shot) • Calibration des signaux (inertie des bolomètres) • Pixels au bord du vaisseau (bruit) • Détermination de la position du plasma • Stockage dans MDS

  8. Résultats : tir 21515 t = 1.197 s

  9. Outil bolmov.m • Vidéo du tir • paramètres de reconstruction • puissances

  10. Conclusions • Algorithme FABCAT est disponible • Testé : 1589 tirs (>19000), dont 668 tirs ont été reconstruits avec succès • But : Intégration ANASRV (post-shot) • Prochaine étape : Pixels concentriques (prévu pour le semestre prochain)
