  1. APPUNTI MOTORE A SCOPPIO Maurizio Pizzamiglio

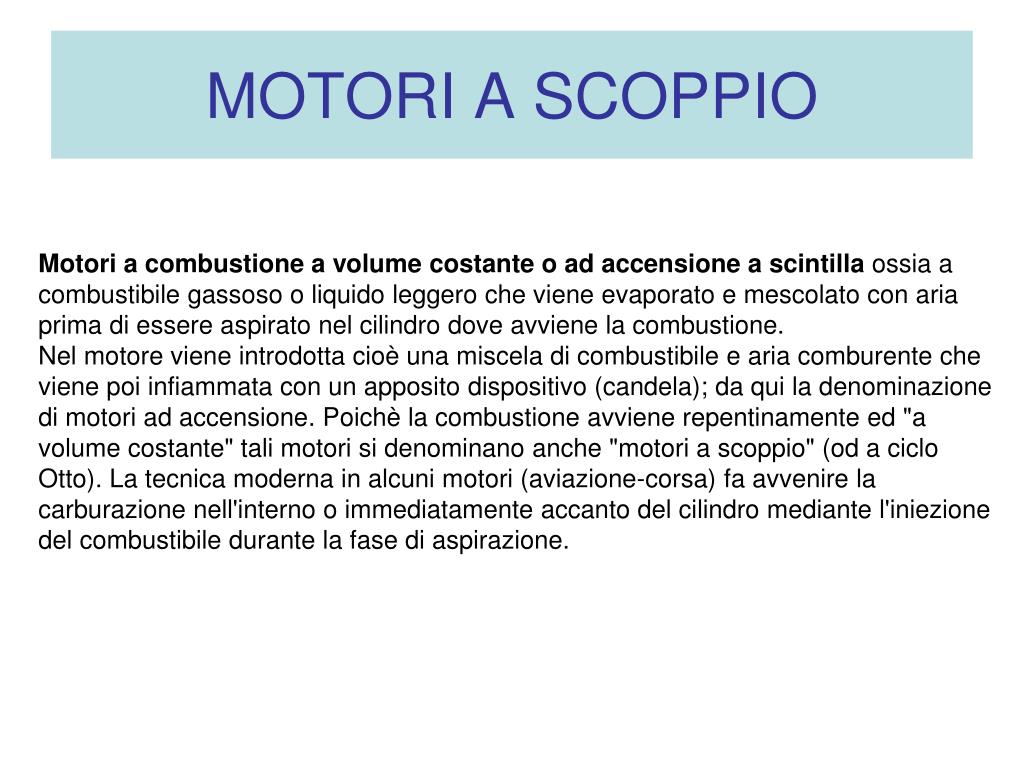

  2. MOTORI A SCOPPIO Motori a combustione a volume costante o ad accensione a scintilla ossia a combustibile gassoso o liquido leggero che viene evaporato e mescolato con aria prima di essere aspirato nel cilindro dove avviene la combustione.Nel motore viene introdotta cioè una miscela di combustibile e aria comburente che viene poi infiammata con un apposito dispositivo (candela); da qui la denominazione di motori ad accensione. Poichè la combustione avviene repentinamente ed "a volume costante" tali motori si denominano anche "motori a scoppio" (od a ciclo Otto). La tecnica moderna in alcuni motori (aviazione-corsa) fa avvenire la carburazione nell'interno o immediatamente accanto del cilindro mediante l'iniezione del combustibile durante la fase di aspirazione.

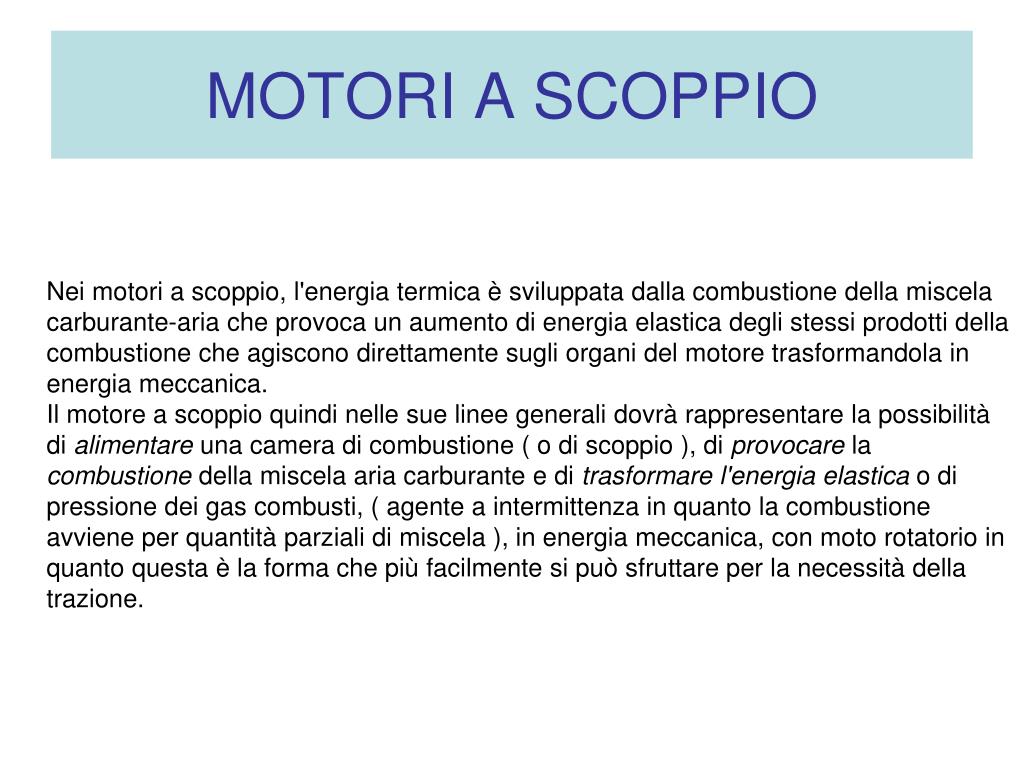

  3. MOTORI A SCOPPIO Nei motori a scoppio, l'energia termica è sviluppata dalla combustione della miscela carburante-aria che provoca un aumento di energia elastica degli stessi prodotti della combustione che agiscono direttamente sugli organi del motore trasformandola in energia meccanica. Il motore a scoppio quindi nelle sue linee generali dovrà rappresentare la possibilità di alimentare una camera di combustione ( o di scoppio ), di provocare la combustione della miscela aria carburante e di trasformare l'energia elastica o di pressione dei gas combusti, ( agente a intermittenza in quanto la combustione avviene per quantità parziali di miscela ), in energia meccanica, con moto rotatorio in quanto questa è la forma che più facilmente si può sfruttare per la necessità della trazione.

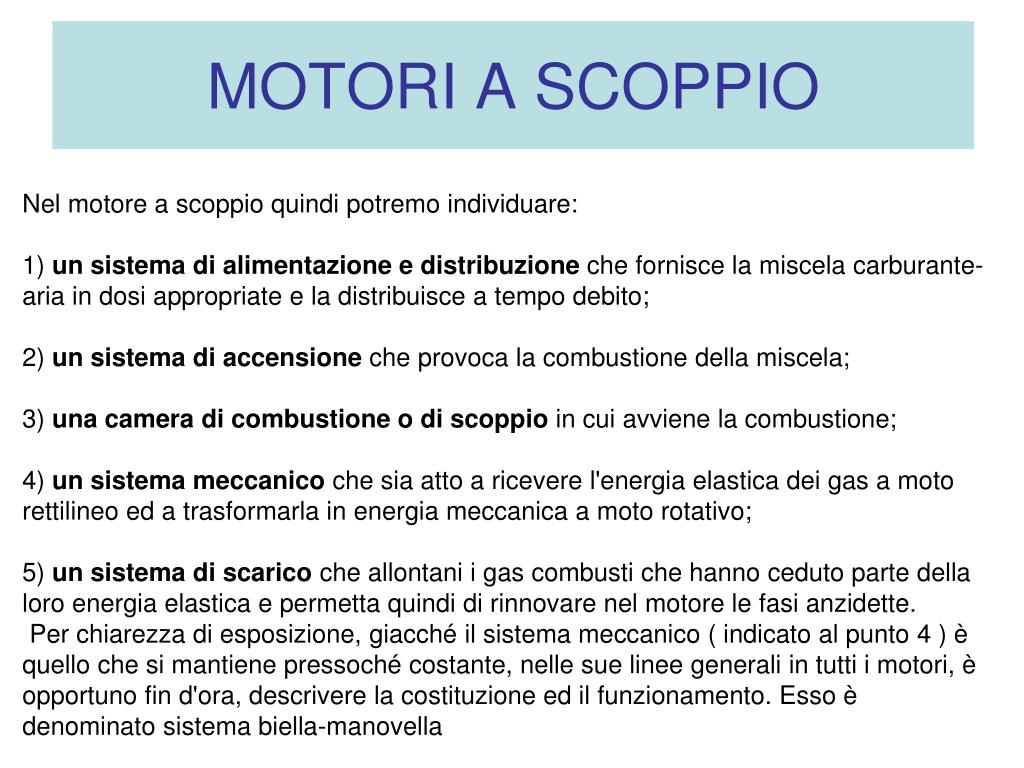

  4. MOTORI A SCOPPIO Nel motore a scoppio quindi potremo individuare: 1) un sistema di alimentazione e distribuzione che fornisce la miscela carburante-aria in dosi appropriate e la distribuisce a tempo debito; 2) un sistema di accensione che provoca la combustione della miscela; 3) una camera di combustione o di scoppio in cui avviene la combustione; 4) un sistema meccanico che sia atto a ricevere l'energia elastica dei gas a moto rettilineo ed a trasformarla in energia meccanica a moto rotativo; 5) un sistema di scarico che allontani i gas combusti che hanno ceduto parte della loro energia elastica e permetta quindi di rinnovare nel motore le fasi anzidette. Per chiarezza di esposizione, giacché il sistema meccanico ( indicato al punto 4 ) è quello che si mantiene pressoché costante, nelle sue linee generali in tutti i motori, è opportuno fin d'ora, descrivere la costituzione ed il funzionamento. Esso è denominato sistema biella-manovella

  5. MOTORI A SCOPPIO 1 Albero ad eccentrici. 2 Punteria. 3 Dado registrazione punteria. 4 Molla richiamo valvola. 5 Guidavalvola. 6 Valvola. 7 Candela. 8 Testa. 9 Corpo cilindri (monoblocco). 10 Anelli elastici di tenuta. 11 Anello elastico raschia olio. 12 Stantuffo o pistone. 13 Spinotto. 14 Bottone di manovella. 15 Manovella. 16 Perno di manovella. 17 Coppa o carter.

  6. MOTORI A SCOPPIO

  7. MOTORI A SCOPPIO Tale sistema è composto di uno stantuffo o pistone che scorre linearmente entro un cilindro, essendo articolato ad una asta rigida, biella, che a sua volta è collegata alla manovella .Lo spostamento del pistone, provocato dalla pressione dei gas nella camera di scoppio, determina, una rotazione dell'albero a gomiti.Tale rotazione cesserebbe al punto morto inferiore se l'inerzia del sistema non facesse continuare nella sua rotazione l'albero a gomiti e non riportasse il pistone al punto morto superiore, cioè in posizione tale da poter ricominciare, spinto dai gas combusti, la sua discesa verso il basso. Come vedremo in seguito, tale rappresentazione è un pò semplificata; per il momento basta però a spiegare la trasformazione del moto alternato ( tale si chiama il moto di andare e venire del pistone ) in moto rotatorio.

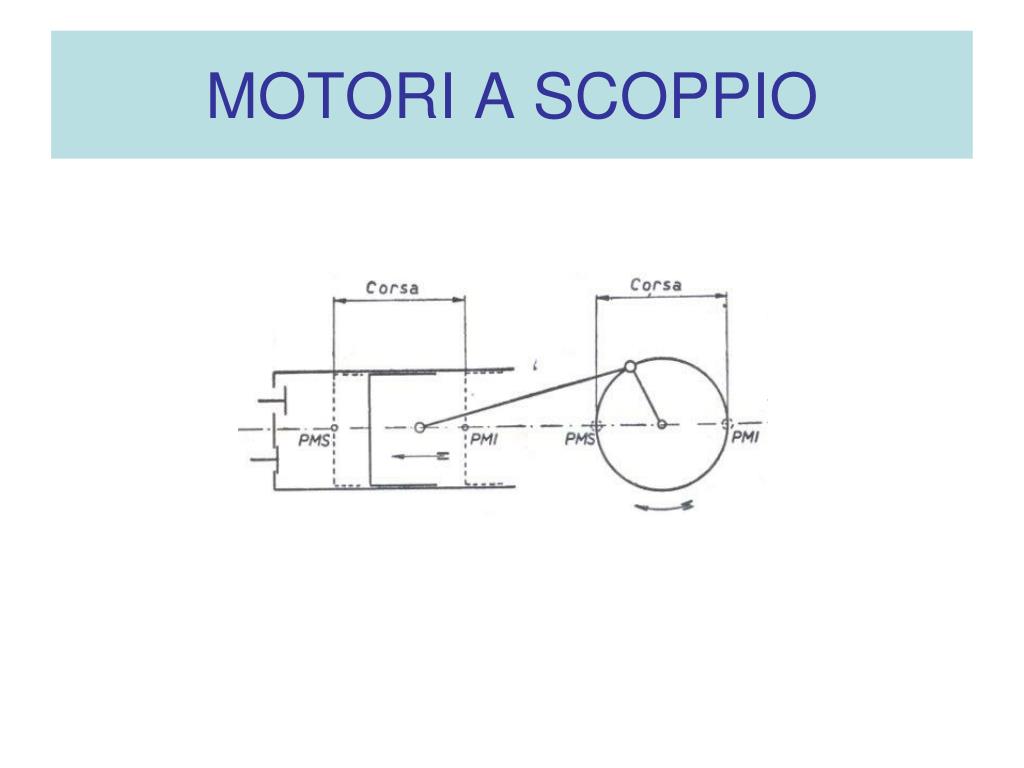

  8. MOTORI A SCOPPIO Abbiamo innanzi accennato a due particolari posizioni del pistone: il punto morto superiore ( che indicheremo in seguito PMS ) e punto morto inferiore ( che indicheremo con PMI ). Tale denominazione deriva dal fatto che il pistone, giunto al termine della sua corsa di discesa o salita, prima di invertire il moto per risalire ( o discendere ) lungo la canna del cilindro, è per un brevissimo tempo fermo ( morto ): la specificazione inferiore o superiore sta ad indicare rispettivamente la posizione del pistone più vicina all'asse geometrico dell'albero a gomiti e la più lontana, Spesso si usa dare tale denominazione anche alla posizione della manovella, la quale si troverà nel PMI quando sarà dalla parte opposta a quella del pistone rispetto all'asse dell'albero a gomiti e si troverà nel PMS quando sarà dal lato del pistone rispetto all'asse dell'albero a gomiti: queste posizioni della manovella

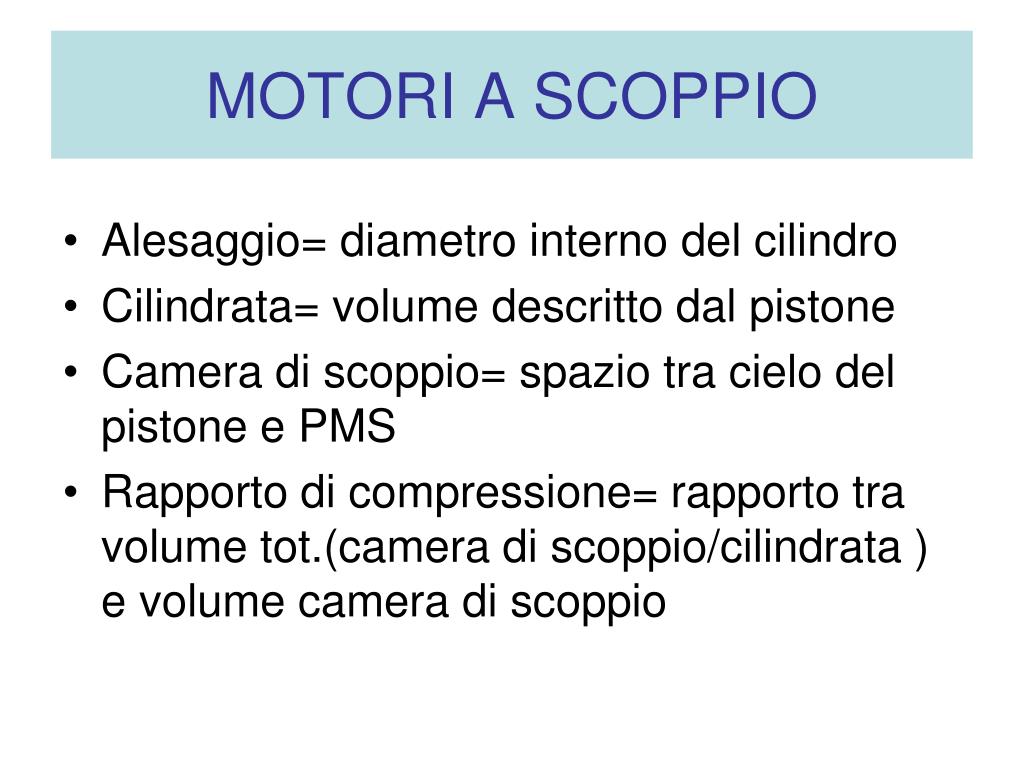

  9. MOTORI A SCOPPIO • Alesaggio= diametro interno del cilindro • Cilindrata= volume descritto dal pistone • Camera di scoppio= spazio tra cielo del pistone e PMS • Rapporto di compressione= rapporto tra volume tot.(camera di scoppio/cilindrata ) e volume camera di scoppio

  10. MOTORI A SCOPPIO • Nei motori aeronautici di solito l’elica è in presa diretta con l’albero motore. • In alcuni casi, con motori di elevata potenza, ci può essere un riduttore • Esistono motori con cilindri in linea ,o stellari • Particolare attenzione al raffreddamento

  11. MOTORI A SCOPPIOciclo termico “OTTO” 1-2 Aspirazione 2-3 compressione 3-4 scoppio 4-5 espansione 5-1 scarico Press ione 4 5 3 1 2 Volume

  12. MOTORI A SCOPPIO AAS = Anticipo Alzata Scarico AAA = Anticipo Alzata AspirazioneRCS = Ritardo Chiusura Scarico RCA = Ritardo Chiusura Aspirazione Scoppio 12°+10°= lavaggio Entrambe le valvole aperte

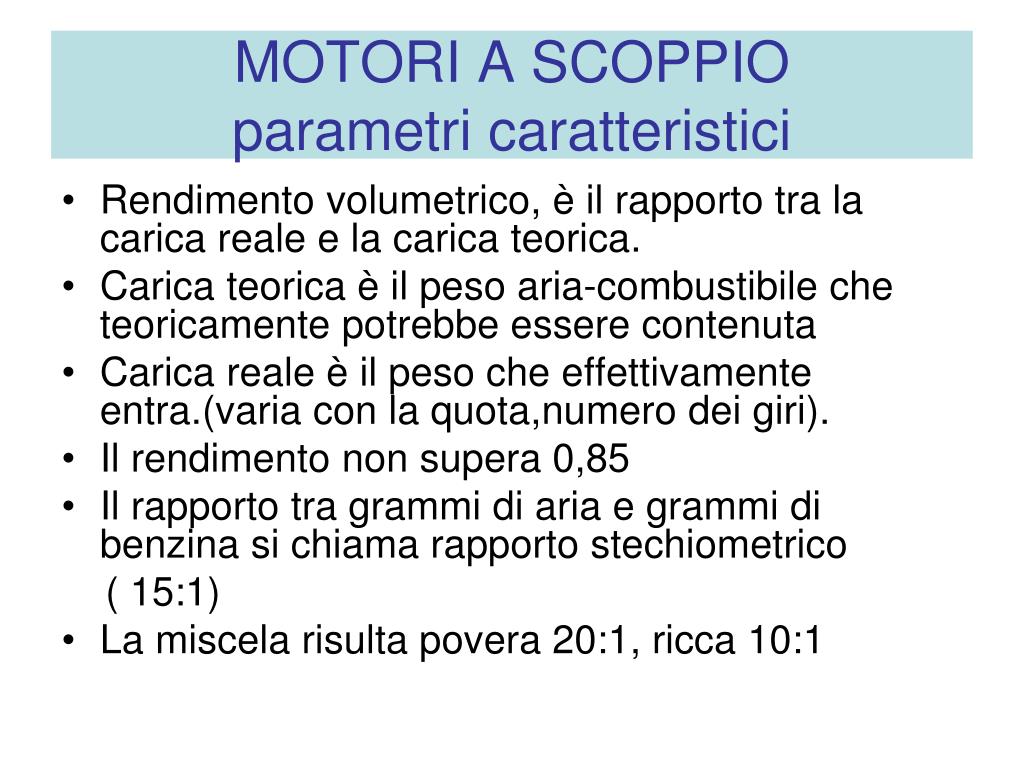

  13. MOTORI A SCOPPIOparametri caratteristici • Rendimento volumetrico, è il rapporto tra la carica reale e la carica teorica. • Carica teorica è il peso aria-combustibile che teoricamente potrebbe essere contenuta • Carica reale è il peso che effettivamente entra.(varia con la quota,numero dei giri). • Il rendimento non supera 0,85 • Il rapporto tra grammi di aria e grammi di benzina si chiama rapporto stechiometrico ( 15:1) • La miscela risulta povera 20:1, ricca 10:1

  14. MOTORI A SCOPPIO parametri caratteristici • Autoaccensione si verifica quando la miscela si incendia prima della scintilla • Detonazione si verifica quando la fiamma si propaga in tempi brevissimi • Il numero di ottano esprime il potere antidetonante, cioè il potere di ritardare la detonazione

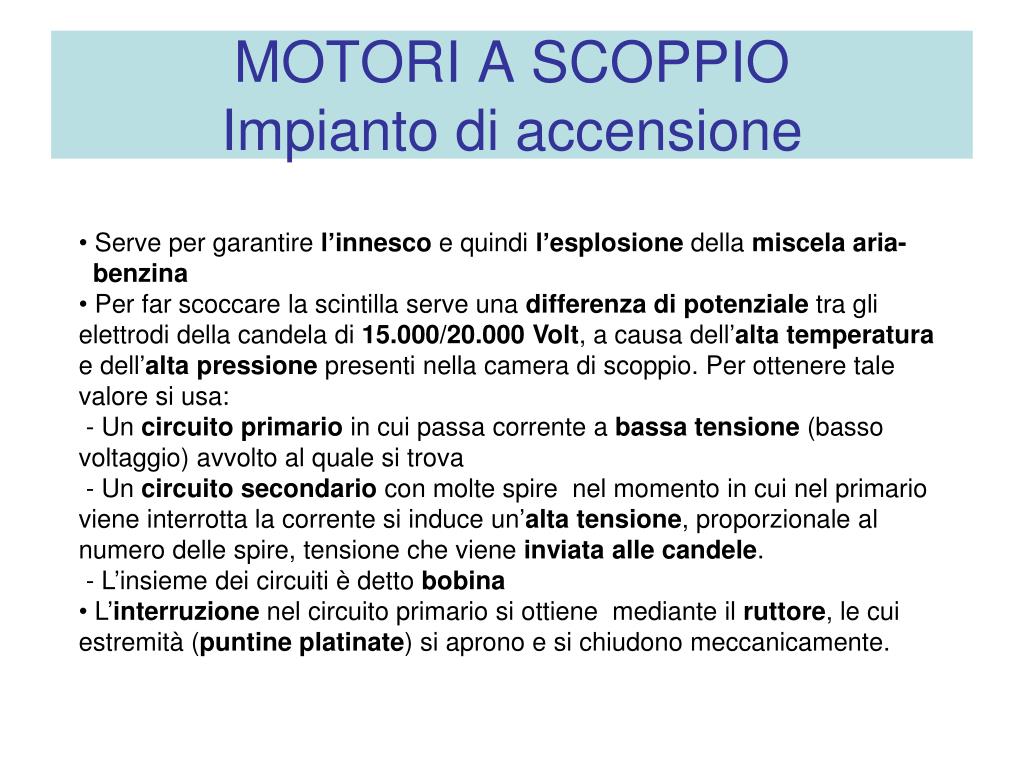

  15. MOTORI A SCOPPIOImpianto di accensione • • Serve per garantire l’innesco e quindi l’esplosione della miscela aria- • benzina • • Per far scoccare la scintilla serve una differenza di potenziale tra gli elettrodi della candela di 15.000/20.000 Volt, a causa dell’alta temperatura e dell’alta pressione presenti nella camera di scoppio. Per ottenere tale valore si usa: • - Un circuito primario in cui passa corrente a bassa tensione (basso voltaggio) avvolto al quale si trova • - Un circuito secondario con molte spire nel momento in cui nel primario viene interrotta la corrente si induce un’alta tensione, proporzionale al numero delle spire, tensione che viene inviata alle candele. • - L’insieme dei circuiti è detto bobina • • L’interruzione nel circuito primario si ottiene mediante il ruttore, le cui estremità (puntine platinate) si aprono e si chiudono meccanicamente.

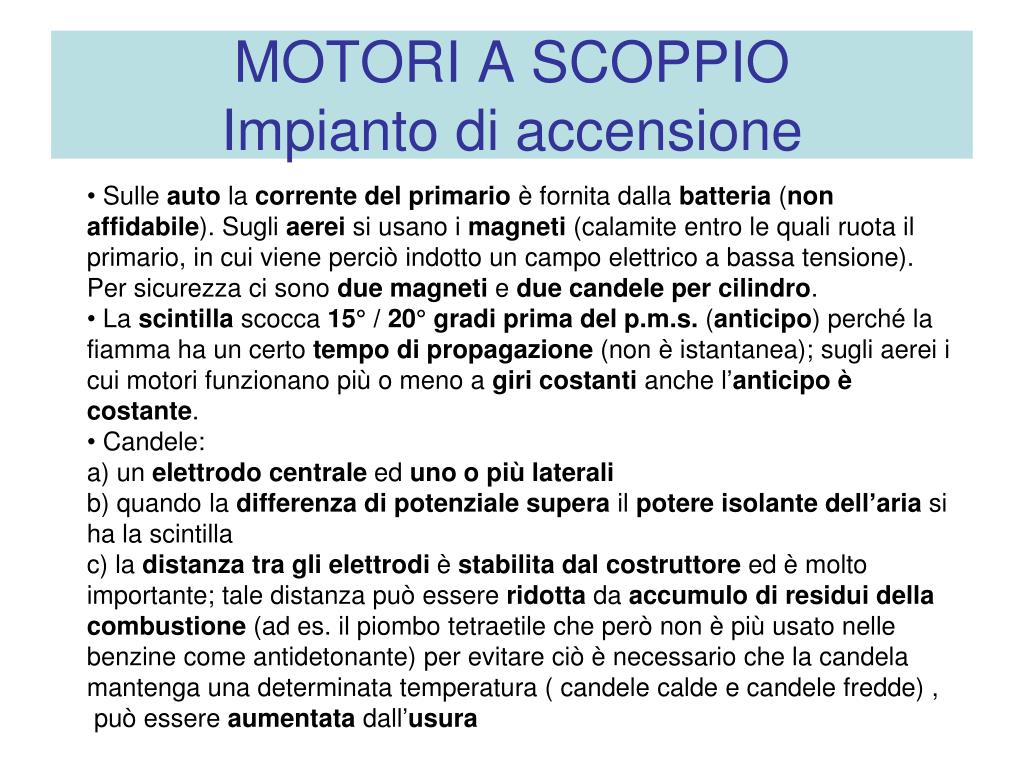

  16. MOTORI A SCOPPIOImpianto di accensione • Sulle auto la corrente del primario è fornita dalla batteria (non affidabile). Sugli aerei si usano i magneti (calamite entro le quali ruota il primario, in cui viene perciò indotto un campo elettrico a bassa tensione). Per sicurezza ci sono due magneti e due candele per cilindro. • La scintilla scocca 15° / 20° gradi prima del p.m.s. (anticipo) perché la fiamma ha un certo tempo di propagazione (non è istantanea); sugli aerei i cui motori funzionano più o meno a giri costanti anche l’anticipo è costante. • Candele: a) un elettrodo centrale ed uno o più laterali b) quando la differenza di potenziale supera il potere isolante dell’aria si ha la scintilla c) la distanza tra gli elettrodi è stabilita dal costruttore ed è molto importante; tale distanza può essere ridotta da accumulo di residui della combustione (ad es. il piombo tetraetile che però non è più usato nelle benzine come antidetonante) per evitare ciò è necessario che la candela mantenga una determinata temperatura ( candele calde e candele fredde) , può essere aumentata dall’usura

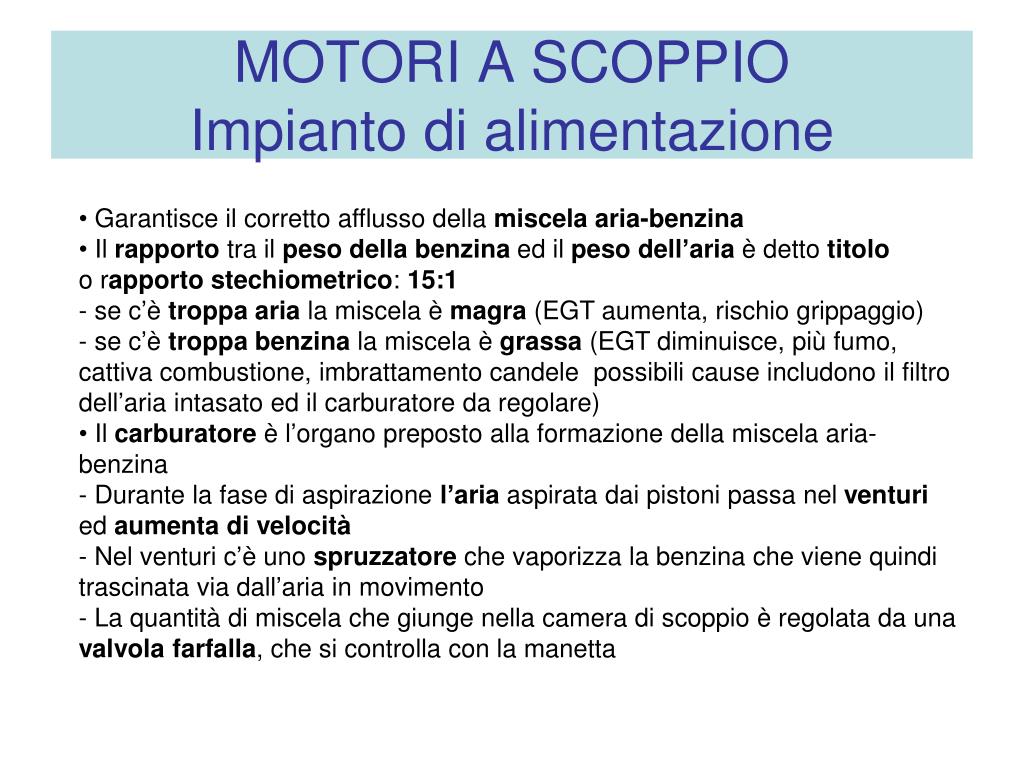

  17. MOTORI A SCOPPIOImpianto di alimentazione • • Garantisce il corretto afflusso della miscela aria-benzina • • Il rapporto tra il peso della benzina ed il peso dell’aria è detto titolo • o rapporto stechiometrico: 15:1 • - se c’è troppa aria la miscela è magra (EGT aumenta, rischio grippaggio) • - se c’è troppa benzina la miscela è grassa (EGT diminuisce, più fumo, cattiva combustione, imbrattamento candele possibili cause includono il filtro dell’aria intasato ed il carburatore da regolare) • • Il carburatore è l’organo preposto alla formazione della miscela aria-benzina • - Durante la fase di aspirazione l’aria aspirata dai pistoni passa nel venturi ed aumenta di velocità • - Nel venturi c’è uno spruzzatore che vaporizza la benzina che viene quindi trascinata via dall’aria in movimento • - La quantità di miscela che giunge nella camera di scoppio è regolata da una valvola farfalla, che si controlla con la manetta

  18. MOTORI A SCOPPIOImpianto di alimentazione • Lo starter (“aria”) diminuisce l’afflusso d’aria rendendo la miscela ricca (utile per gli avvii al freddo; siccome riduce la massima potenza erogabile va chiusa prima del decollo) • • Collegamento con la meteorologia: • Nel venturi l’aria aumenta di velocità, quindi diminuisce di pressione, quindi si • raffredda adiabaticamente • Inoltre, l’evaporazione della benzina sottrae il calore latente necessario per il • cambio di stato • la temperatura scende di 10° / 15°; se scende al di sotto del punto di congelamento • dell’acqua si può formare ghiaccio al carburatore sulle pareti del condotto e sulla • valvola a farfalla. • Il primo sintomo è un calo di giri; situazione di pericolo: umidità > 80% e OAT di 10° • / 15° • Rimedio: variare ripetutamente la posizione della manetta (sugli aerei di A.G. c’è • anche il comando dell’aria calda al carburatore)

  19. MOTORI A SCOPPIO • Correzione della miscela • Con o senza EGT ( Exaust Gas Temp) • Aria calda al carburatore • Pompa elettrica carburante • Strumenti base: - contagiri - manometro press olio - temp. Olio - amperometro - flussometro - MAP - temp. cilindri

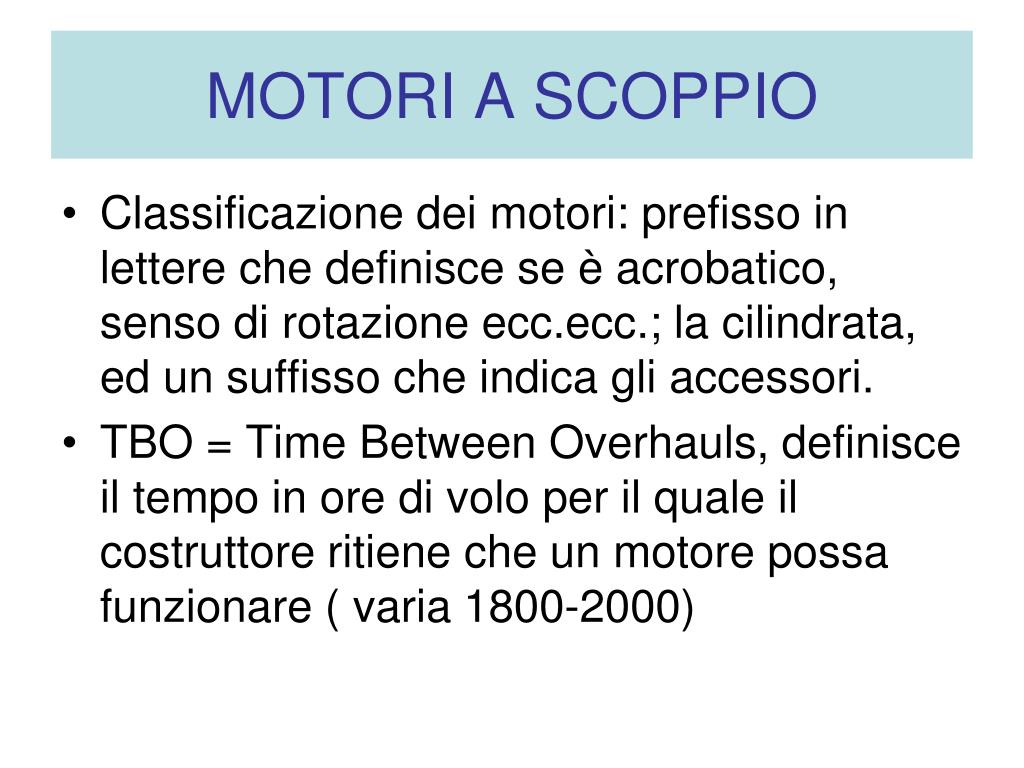

  20. MOTORI A SCOPPIO • Classificazione dei motori: prefisso in lettere che definisce se è acrobatico, senso di rotazione ecc.ecc.; la cilindrata, ed un suffisso che indica gli accessori. • TBO = Time Between Overhauls, definisce il tempo in ore di volo per il quale il costruttore ritiene che un motore possa funzionare ( varia 1800-2000)

  21. Tipologia di Motori

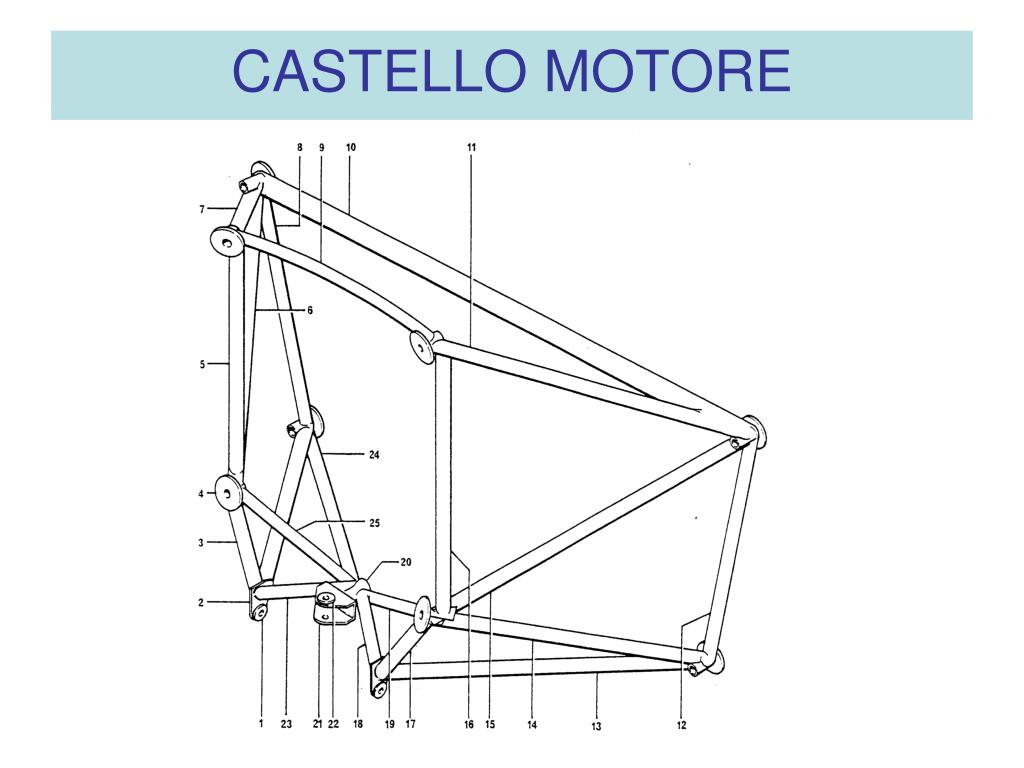

  22. CASTELLO MOTORE

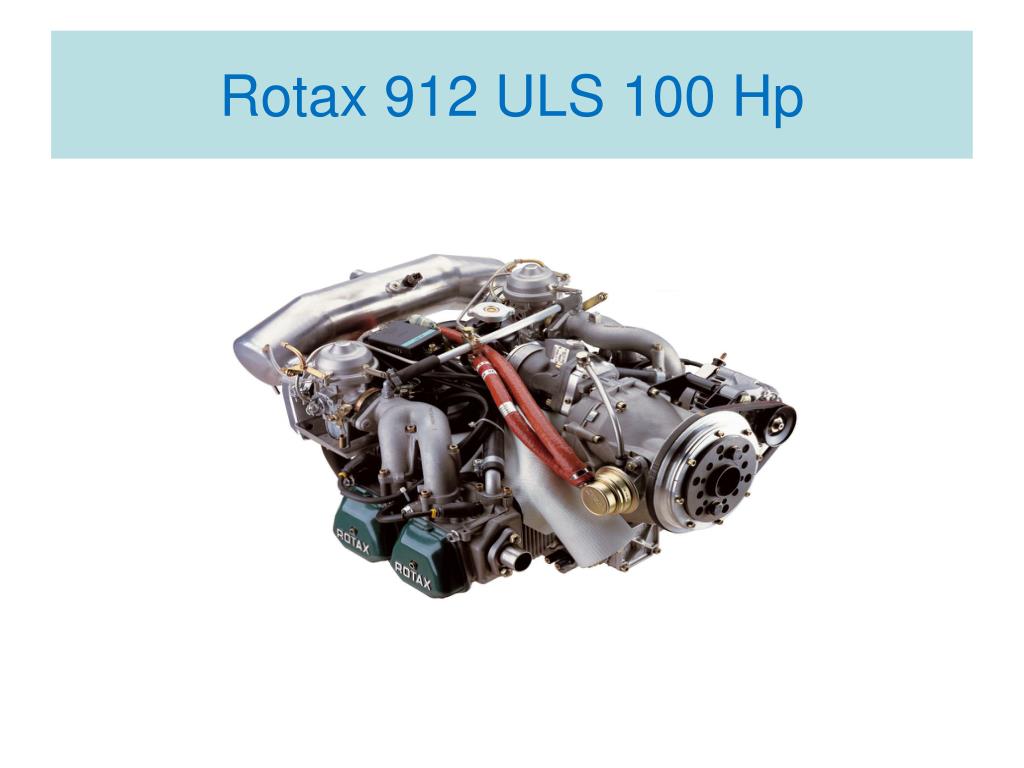

  23. Rotax 912 ULS 100 Hp

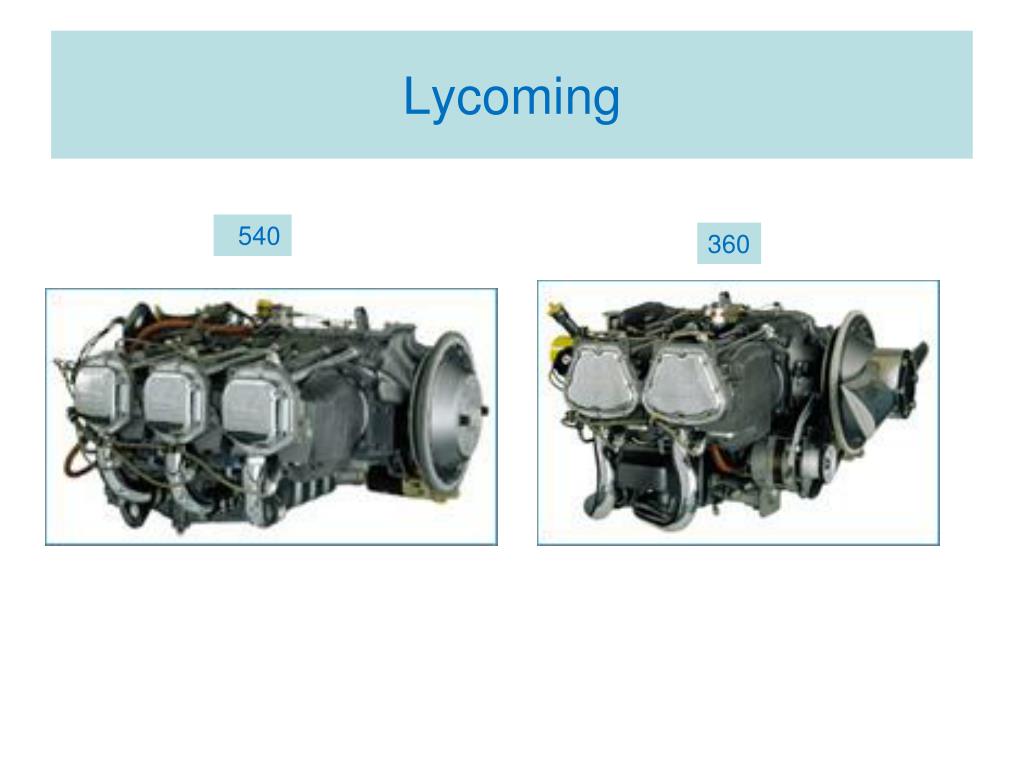

  24. Lycoming 540 360

  25. Maggiori differenze Rotax Lycoming Motore 4 tempi 4/6/8 cilindri Raffr. Aria N.A. 2700 rpm lubrificazione forzata con pompa e coppa olio incorporata R.compress 8:1 Rid. Giri elica 1:1 • Motore 4 tempi • Boxer 4 cilindri • Raffr.aria • Teste cil. raffr.a liquido • 5500 rpm • lubrificazione forzata con pompa e serbatoio olio separato • R. compress 11:1 • Rid. Giri elica 2,43:1

  26. Raffronto Cilindri e candele

  27. Raffronto Collegamentomotore/elica

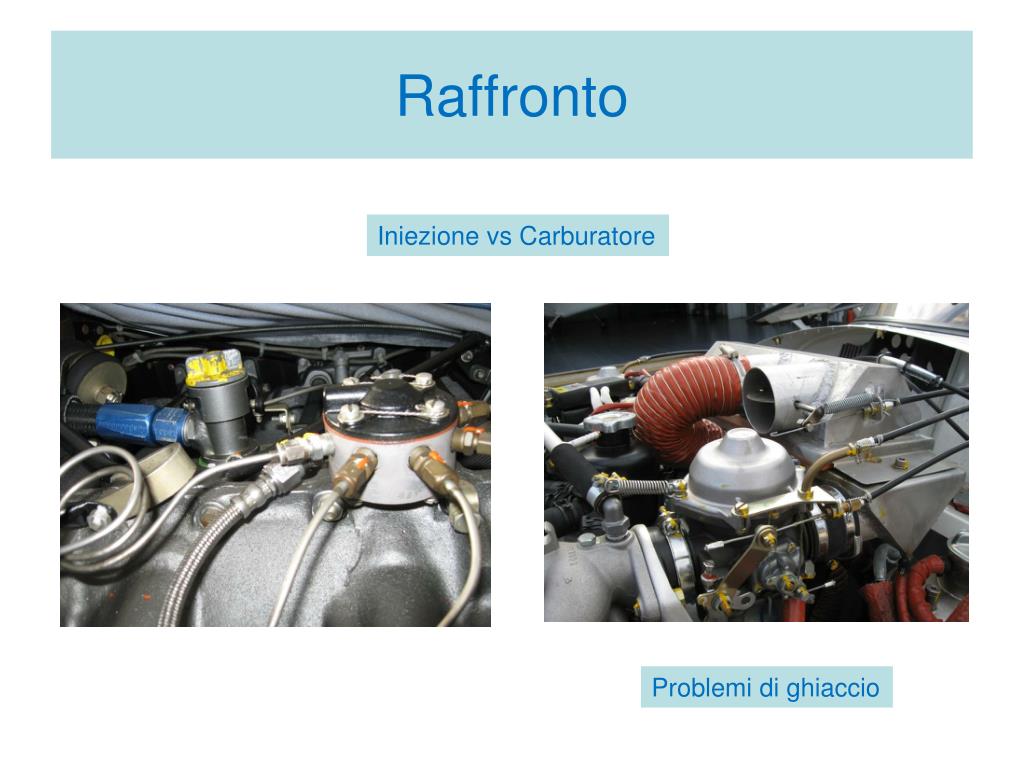

  28. Raffronto Iniezione vs Carburatore Problemi di ghiaccio

  29. Citius Filtro olio

  30. Citius Elica

  31. Circuito Olio (Citius)

  32. Circuito Acqua (Citius)

  33. Manette PA32 Citius
