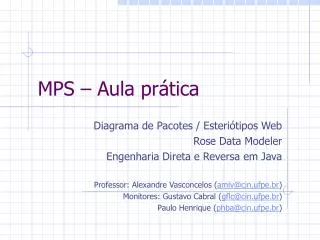

MPS – Aula prática. Diagrama de Pacotes / Esteriótipos Web Rose Data Modeler Engenharia Direta e Reversa em Java Professor: Alexandre Vasconcelos ( amlv@cin.ufpe.br ) Monitores: Gustavo Cabral ( gflc@cin.ufpe.br ) Paulo Henrique ( phba@cin.ufpe.br ). Diagrama de Pacotes / Esteriótipos Web.

fausta
Download Presentation

MPS – Aula prática

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. MPS – Aula prática Diagrama de Pacotes / Esteriótipos Web Rose Data Modeler Engenharia Direta e Reversa em Java Professor: Alexandre Vasconcelos (amlv@cin.ufpe.br) Monitores: Gustavo Cabral (gflc@cin.ufpe.br) Paulo Henrique (phba@cin.ufpe.br)

  2. Diagrama de Pacotes / Esteriótipos Web • O que são? • Visualização da organização de componentes • Visão dos níveis de camadas ou módulos • Para que serve? • Modelagem de Arquitetura do Sistema • Capturar relacionamento e dependência entre elementos de projeto • Ter uma visão geral da organização do sistema • Esteriótipos • Dar mais clareza aos diagramas • Facilitar o entendimento • Diferenciação de componentes

  3. Exemplo: Esteriótipos Diversos

  4. Rose Data Modeler • O que é? • Ferramenta do Rose para Modelagem de Dados • Para que serve? • Modelagem de dados que serão armazenados no SGBD • Esquemas • Tabelas • Campos • Relações • Geração de Scripts de esquema de bancos • Geração • Engenharia Direta/Forward (Modelo->Script/BD) • Engenharia Reversa/Reverse (Script/BD->Modelo)

  5. Exemplo: Modelagem

  6. Exemplo: Eng. Direta Dados

  7. Exemplo: Eng. Reversa Dados

  8. Engenharia Direta de Diagrama de Classes • O que é? • Ferramenta para geração de código Java • Para que serve? • A partir de um diagrama de classes gerar código correspondente • Aumento de produtividade • Fluxo • Diagrama Classe -> Código fonte

  9. Setando o CLASSPATH • Antes de fazer a engenharia direta ou reversa é preciso setar o CLASSPATH para indicar onde a classe será localizada (reversa) ou onde a classe será criada (direta).

  10. Setando o CLASSPATH

  11. Setando o CLASSPATH

  12. Exemplo: Eng. Direta Classes

  13. Engenharia Reversa de Classes • O que é? • Ferramenta para geração de diagrama de classes • Para que serve? • A partir de código fonte gerar um diagrama de classes correspondente • Análise de dependência e relacionamento entre classes • Visualização das Classes • Fluxo • Código Fonte -> Diagrama de Classe

  14. Exemplo: Eng. Reversa Classes
