  1. علم الجيولوجيا◄ ►La géologie

  2. الفصل الاول♦ • المحور الاول • المحور الثاني • المحور الثالث • الفصل الثاني♦ • المحور الاول • المحور الثاني • المحور الثالث

  3. الفصل الاولالمحور الاول

  4. ►الدراسة المرفولوجية و الإحصائية لمكونات الرواسب◄ • نشاط 1 فحص بعض الاشكال الرسوبية● • الأشكال الرسوبية : بنيات رسوبية تتضمن مؤشرات تمكن من تحديد ظروف النقل و الترسب، يتم مقارنتها بالظواهر الجيولوجية 1اشكال رسوبية مزامنة للترسب • التجعدات و الكثبان الرملية: 1-1 • :♦ التجعدات • التجعدات: أشكال رسوبية تأخذ شكل تموجات و تتكرر بصفة اقاعية على سطح الرواسب :أصناف التجعدات • *تجعدات ذات مظهر جانبي متماثل تنتج تحت تأثير الأمواج ويعتبرهذا الصنف مؤشرا لوسط مائي قليل العمق. تجعدات ذات مظهر جانبي لا تماثلي تجعدات ناتجة عن تيار وحيد الاتجاه *

  5. *العلاقات بين شكل التجعدات و سرعة التيار *آلية تشكل التجعداتتتكون هذه الأشكال خلال عملية توضع الرواسب وبالتالي فهي اشكال رسوبية مزامنة للترسب . ♦ الكثبان الرملية الكثيب الرملي جسم رسوبي ما بين 10 و 5 أمتار في العلو يتميز بتموجات قد يصل طولها إلى بضع مئات الأمتار الأنواع الرئيسية من الكثبان الرملية عندما يكون التيار وحيد الاتجاه فكلما ازدادت سرعة التيار ن نتقل من كثبان مستعرضة الى كثبان لسانية ثم كثبان هلالية و عندما التيار يكون عديد الاتجاه نحصل على كثبان متداخلة، سيفيه. •استنتاج التجاعيد و الكثبان الرملية أشكالا رسوبية يتعلق شكلها بسرعة التيار واتجاهه و هي أشكال رسوبية مزامنة للترسب.

  6. 1-2 أشكال رسوبية مرتبطة بالمرفولوجية الكارستية • المياه الحمضية تعمل على الحث الكيميائي للصخور الكلسية، فيترتب عن، مادة دائبة و عند دخول Hydrogénocarbonate، ذلك مركب مغارة مثلا ينخفض ثنائي اكسيد الكربون و ترتفع الحرارة و بالتالي ويترسب الكالسيوم المذاب ليكون صواعد و نوازل على مستوى المغارة . هذه الاشكال الرسوبية مزامنة للترسب . • CaCo3 + CO2 → CaH2 (CO2) • Carbonate de calcium ← hydrogènocarbonate (Forme solide)(liquide)

  7. :2– أشكال رسوبية موالية للترسب • : أشكال رسوبية مرتبطة بعوامل بيولوجية*: وثيقة 6 • هذه الأشكال الرسوبية تظهر بصمات بعض الحيوانات . " : مناخيةبعواملمرتبطةأشكال رسوبية * • شقوق تيبس التربة تدل على أوساط تعرضت خذه الشقوق عن تقلص الرواسب الطينية المشبعة بالماء بعد تبخرهذا الأخير وهذه الأشكال كلهاموالية للترسب .

  8. :3– أشكال رسوبية سابقة للترسب • أشكال رسوبية سابقة للترسب هي أشكال مرتبطة بالراسب السابق. • • خلاصة • :تأخذ الرواسب عند ترسبها أشكالا مختلفة مما ينتج عنه • للترسب . - أشكال رسوبية سابقة • للترسب . - أشكال رسوبية موالية • - أشكال رسوبية مزامنة للترسب . • ترتبط هذه الأشكال بظروف الترسب طبيعة الوسط و دينامية عوامل النقل .

  9. نشاط 2 : دينامية عوامل النقل● • تنقل العناصرالحثاثية من طرف الرياح او المياه الجارية كما نجد الجليدوالجادبية. 1– الرياح : هناك 3 أنماط لنقل الرواسب بواسطة الرياح تشمل المواد الخشنة والكبيرة الحجم وأهميتها :- عملية الدحرجة تعتمد علىالقوة وسرعة التيار. المواد التي تكون اقل خشونة من التي تنقل عن طريق الدحرجة :- عملية القفز المواد التي تكون عالقة بالرياح هي التي :- عملية النقل عن طريق العوالق يتم نقلها لمسافات طويلة . 2 – المجاري المائية

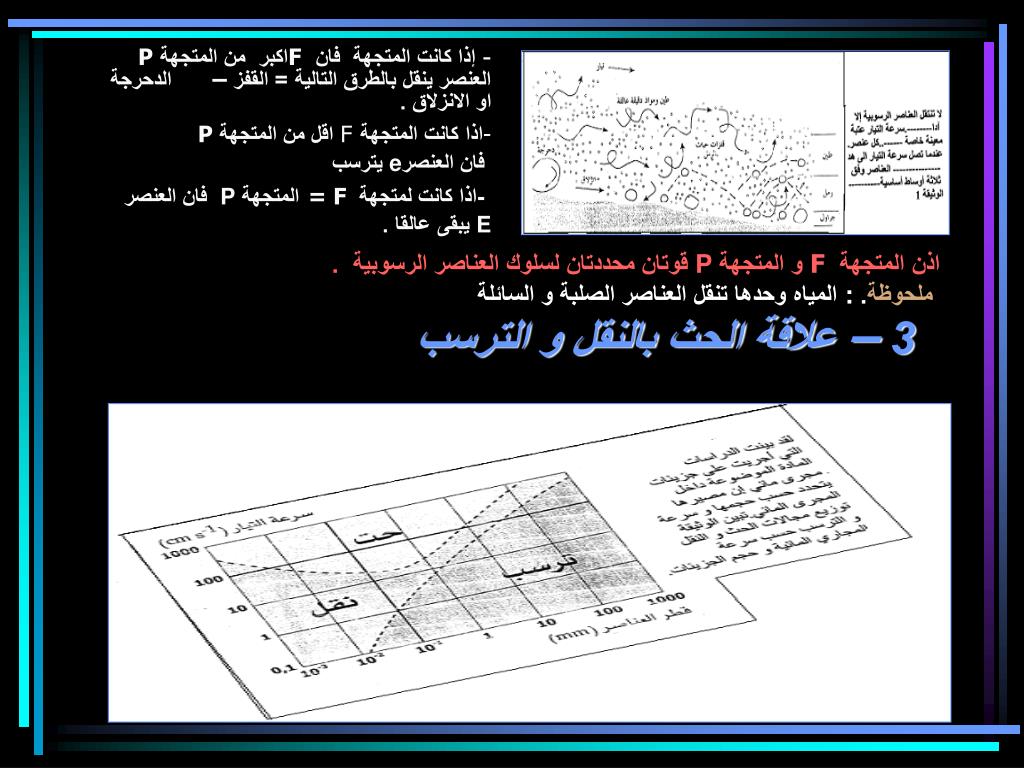

  10. قوتان محددتان لسلوك العناصر الرسوبية . P و المتجهة F اذنالمتجهة المياه وحدها تنقل العناصر الصلبة و السائلة : ملحوظة. 3 – علاقة الحث بالنقل و الترسب Pمن المتجهةاكبر F- إذا كانت المتجهة فان العنصر ينقل بالطرق التالية = القفز – الدحرجة او الانزلاق . P اقل من المتجهةF-اذا كانت المتجهة يترسبe فان العنصر فان العنصر P=المتجهة F-اذا كانت لمتجهة يبقى عالقا . E

  11. انطلاقا من وثيقة 2 اوجد العلاقة بين سرعة التيار و قد الحبيبات .ثم حدد مصير الجزيئات –ا 0.01 - ب 10 و– ت 2 في سرعة 10 و في 100 سنتمتر في الثانية . mmقطرها و ما الذي تتوقعه بالنسبة لحبيبة قطرها 100 ميلمتر و سرعة تيار 10سنتمتر في الثانية. اجوبة -كلما كانت سرعة التيار كبيرة كلما أمكن للتيار نقل حبيبات ذات قطر اكبر. • تنقل ." الجزيئة "ا –اذا السرعة10 الجزيئة ”ب " تترسب . الجزيئة "ت“ تطفو . -اذا كانت السرعة100 الجزيئة "ا“ تحت . الجزيئة "ب ” تنقل . الجزيئة " ت ” تحت . - بالنسبة للحبيبة التي قطرها100 والتي تعرضت لتيار سرعته 10 سنتيمتر في الثانية فان هذه السرعة غير كافية لنقلها لذا فهي تترسب. استنتاج نستنتج من دراسة الوثيقة ان مصير كل جزيئة في ما يخص النقل ، الحث و الترسب يتعلق بسرعة المجاري المائية و قدها .

  12. :3-الدراسة المورفومترية و المرفوسكوبية والاحصائية● : 1 – الدراسة الفورفومترية. تختلف العناصر الحثاثية حسب قدها شكلها و كتلتها . تمكن دراسة الشكل الخارجي للحبات من تحديد نوع التآكل الذي تتعرض له اثناء النقل . والتوصل الى استنتاجات مقبولة حول المسار التطوري الذي مرت به العينات المدروسة . ? ما هي اهم المدال المقاسة

  13. :مدل التسطيح اذا كانت الحصاة كروية الشكل .IAP100= : مدل اللاتماثل بالنسبة لحصاة كروية الشكل Id 500 = كلما كان الحصى Id و بالتالي كلما ارتفعت قيمة اكبر في الحصى النهري Id اقل تماثلا. و تكون عكس الحصي البحري. مدل الدملكة بين الصفر بالنسبة للمكعب Ie تتراوح قيمة و.100 بالنسبة لحصاة كروية الشكل .

  14. 2- الدراسةالاحصائية • !ما هي اهم تقنيات دراسة الرواسب • من بين التقنيات المعتمدة في دراسة الرواسب التمثيل البياني لنتائج التحليل الحبيبي،يمكن ان يكون اما على شكل منحنى التردد ♦ لانجاز المنحنى نضع على محور الافاصيل قطر الحبيبات و على محور الاراتيب كتلة الحبيبات الرملية بالنسبة المئوية ثم ننجز مدراج التردد,بحيث جميع المستطيلات على محور الافاصيل ثم بعد دلك ننجز منحنى التردد. ادا كان منحنى التردد وحيد المنوال* نستنتج إن الوسط متجانس يمكن ان يكون هدا الوسط ريحي أو شاطئي.

  15. : ادا كان المنحنى ثنائي المنوالانادا كان منحنى التردد عديد المنوال ادن نستنتجالوسط غير متجانس أي ان هناك نوعين من الامدادات ريحية وشاطئية او يمكن ان يكون الوسط نهري. : المنحنى التراكمي ♦ يمثل فيه على محور الافاصيل معايير الغرابيل و على محور الاراتيب مجموع الكثل المحصل عليها في الغرابيل 75يناسب قطر الحبيبات اتي نسبتهاQ1- • 50يناسب قطر الحبيبات التي نسبتهاQ2 - • 25نسبتهايناسب قطر الحبيبات التيQ - 3 • : المنحنى التراكمي بالنسبة للرمل الريحي و البحري • Q- 3Q1كما نلاحظ تقارب بين Sنلاحظ ان المنحنى التراكميياخد شكل • إلا ان الرمل البحري تتكون أساسا من حبيبات غليظة بينما الرمل الريحي معظماكبر .Qو3 Q1حباته دقيقة و التقارب بين

  16. المنحنى التراكمي للرمل النهريQو3 Q1كبير بينتفاوتنلاحظ ان الرمل النهري يتكون من حبيبات غليظة و رقيقة كما ان هناك S كما أن المنحنى لا ياخد شكل مدل الترتيب • مدل الترتيب. بالنسبة للمنحنى التراكمي : فهو يميز نوع الرمل المدروس كما يمكن من تحديد • 3- التحليل المورفوسكوبي

  17. ثمثل الوثيقة 1 بعض انواع المرو وثمثل وثيقة 2 النتائج الاحصائية لعينة من الرمل.

  18. ●المحور الثاني●

  19. ►الاوساط الرسوبية الحالية :◄ مقدمة : • تظهر الجغرافيا الحالية للكرة الارضية مجموعتين من اوساط الترسب القارية من جهة و المحيطية من جهة اخرى, القارات متعرضة اساسا للحث المتواصل التي يتنتج عنه ترسب مخلي احيانا بينما تبقى المحيطات اوساط ترسبية مهمة.

  20. - اوساط الترسب القارية : I • 1 – الترسبات الريحية: • تعتبر الرياح العامل الاساسي المحدد لتراكم الرمال و تكون الكثبان الرملية في الاوساط الصحراوية و تكون التجعدات على مستوى الشواطئ ).EL(سيادة حبات • 2 – الترسبات النهرية: • نلاحظ ان قد العناصر الحثاثية ينخفض مع انخفاض سرعة التيار و بالتالي لا يمكن ان يتسرب الوحل الا في سرعة تيار ضعيفة بينما الجلاميد فقوتها و تقلها يصمد لارتفاع التيار ومن الممكن ادا معرفة اتجاه المجرى المائي. • 3 – الترسبات البحرية: • تعتبر البحيرة وسط هادى,راكض نجد غالبا رواسب كلسية دات مصدر بييوكيميائي غني بقواقع الرخويات المميزة للمياه العدبة كما نجد بقايا طحالب و اسماك المياه العدبة تشكل العنصر الصلب . • تكون الرواسب البحيرية طبقات متوازية و متراكزة تتسرب فيها العناصر حيث ينخفض قدها من الضفة الى مركز البحيرة .

  21. الاوساط الرسوبية البحرية II • 1-المنطقة الساحلية • هي منطقة التقاء المجال القاري و البحري واهم رواسبها :الرمل و الأوحال و تتعرض لتيارات • نهرية و كذلك التيارات الناتجة عن المد و الجزر و حركة الأمواج • * تطغى الرواسب الحثاثية (في مناخ معتدل) إلا أن الأمواج تحرك الرواسب الكاربوناتية تنتمي إلى الزمن الجيولوجي الرابع حيث كان المناخ حارا. • * دفء المياه ووفرة الضوء و الأكسجين * ثكثر بها الكائنات البحرية التي تتبت الكالسيوم التي تشكل رواسب ساحلية كاربوناتية عند موتها كما نجد الرواسب الحثاثية الرملية الغنية بالسلس.

  22. 2- الهضبة القارية: انحدار ضعيف و أهم تياراتها الساحلية و المحيطية تتميز بوجود "بيلاجيات " كائنات صغيرةالحجم التي ينتج عن نشاطها رواسب كاربوناتية تتشكل على مستوى هده الهضبة شعب مرجانيةيعتبر المرجان حيوانات لا فقرية تعيش في ظروف جد محدودة . * درجة حرارية ما بين °18 و ° 30 * وجود اضاءة * ماء غير راكض و نقي * مياه مالحية نسبية : 1000/27

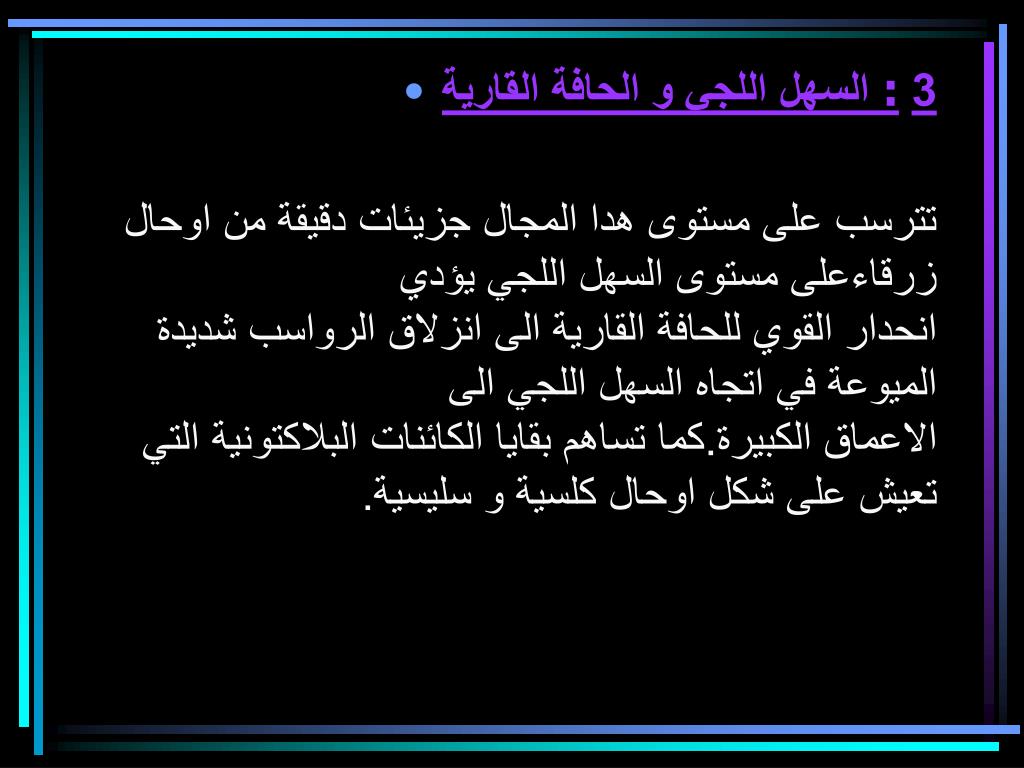

  23. السهل اللجي و الحافة القارية :3 تترسب على مستوى هدا المجال جزيئات دقيقة من اوحال زرقاءعلى مستوى السهل اللجي يؤديانحدار القوي للحافة القارية الى انزلاق الرواسب شديدة الميوعة في اتجاه السهل اللجي الىالاعماق الكبيرة.كما تساهم بقايا الكائنات البلاكتونية التي تعيش على شكل اوحال كلسية و سليسية.

  24. 4-الاعماق الكبيرة : تتميز هده المنطقة بضعف النشاط الاحياءي و غالبا ما تكون مسرحا لاعادة ترسب المواد التيتجرفها التيارات القادمة من الهضبة القارية و الحافة القارية. CO2 انعدام الكلس في الاعماق الكبيرة يفسر بكثرة و بالتالي تشكل الحمض الكاربوني الذي يساعد على اذابة الكلس .

  25. الاوساط المختلطة: :III • – الترسبات الاغونية: 1 • عبارة عن حوض بحري يتصل بمياه البحر من حين لآخر عبر قنوات ضعيفة مما يؤدي الى صعوبة تجديد هده المياه وتعرضها لعمليات التبخر. تتبلور المواد المعدنية المذابة حسب الترتيب التالي: CaSO4 : - كبريتات الكالسيوم Na Cl : - كلورور الصوديوم KCl : - كلورور الكالسيوم و تتكون هده الاملاح طبقات افقية تتبلور لتكون ما نسميه بالمبخرات اوالصخور الملحية. 2- الدلتا: رواسب يغلب عليها الطابع القاري.

  26. المحور الثالث

  27. ظروف الترسب في وسط قديم وجغرافية قديمة :

  28. ► ظروف الترسب في وسط قديم وجغرافية قديمة ◄ • حول الفوسفاط • مقدمة : • يتميز المغرب باحتلاله الصدارة العالمية من حيث إنتاج الفوسفاط ( %75 من الانتاج العالمي ) ويعتبر الفوسفاط صخرة رسوبية نشات في وسط قديم يتميز بظروف خاصة. • -ما ظروف الترسب التي سمحت بتشكل هده الصخور ؟ • -كيف يمكن استرداد الجغرافية القديمة اهده الاخواض ؟ • معطيات هامة حول مناجم الفوسفاط في المغرب :I • التوزيع الجغرافي للمغرب : <= • : الوثيقة 1 • : تظهر الوثيقة 1 اهم مناجم الفوسفاط في المغرب • * منجم الكنتور : يوجد باليوسفية • * منجم ولاد عبدون : يوجد بخريبكة • * منجم مسقالة : يوجد بامنتانوت * منجم وادي الدهب : يوجد ببوكراع بالعيون • - يعتبر مناجم ولاد عبدون و الكنتور اهم المناجم الفوسفاطية بالمغرب.

  29. مكونات الصخور الفوسفاطية : <= • :الوثيقة 2 • تظهر الوثيقة 2 اهم مكونات الصخور الفوسفاطية بحيث نلاحظ تعدد العناصر المعدنية و اختلاف نسبها المئوية , كما نلاحظ بان العناصر الفوسفاطية السائدة في الصخور الفوسفاطية : الفوسفاط الثلاثي الكلس, كاربونات الكالسيوم , فلورور الكالسيوم . • نتائج الدراسة الاستراتوغرافية لأحواض الفوسفاط <= الوثيقة 3 نلاحظ ثلاث اعمدة استرتغرافية عمود يمثل منطقة خريبكة و الاخر بن جريرثم اليوسفية العمود الاستراتغرافي: هو عبارة عن رسم تخطيطي على شكل مقطع عمودي يراعي سمك و تموضع الطبقات الرسوبية مع استعمال رموز اصطلاحية تدل على خاصياتها. • التوزيع الاستراتغرافي تنحصر السلسلة الاستراتغرافية داخل السلسلة الرسوبية من المسترخيتي الى اللوتيتي • كل سلسلة تبتدا بحجر رملي خشن وتنتهي بترسبات كلسية كما ان هناك ضعف السلسلة الرسوبية المتضمنة للسلسلة الفوسفاطية. • * استنتاجات : • - قاعدة السلسلة الرسوبية مكونة من صخور حثاثية وقمتها كاربوناتية نستنتج ان هذه المتتالية : متتالية تجاوزية . • - ضعف السلسلة الرسوبية المتضمنة للسلسلة الفوسفاطية يدل على ان الوسط كان هائجا.

  30. مميزات احواض تكون السحنات الفوسفاطية <= • الوثيقة 4 : تظهران التطبقات الصخرية لسلسلة فوسفاطية تحتوي على مستحتات بحرية اذا تكونت الصخور الفوسفاطية في وسط بحري . اغلبية المستحتات اسنان القرش اذا تكونت الصخور في وسط غير عميق و دافى (المنطقة الساحلية ) . توجد بعض الطحالب الكلسية اذا الوسط غير عميق و هائج • خلاصة -وسط الترسب هو وسط بحري قليل العمق و هائج مع مناخ مداري الى شبه معتدل او مداري. نظريات علمية لتفسير تشكل الفوسفاط : II • :1 - دراسة الوثيقةوثيقة 5 • 2- نظريات و انتقادات: • -نظريات قديمة: • XEULLICAالنظرية البيولتيكية ل 1936● • * انتقادات النظرية : -لوحظ غياب المستحثات في المناجم الفوسفاطية • يصعب تفسير الموت الجماعي للكاءنات البحرية على مسافة 4000كلم خلال 15 مليون سنة .- • : Salvanنظرية الاصل المعدني : 1952● • * انتقادات: • - غياب صلة بين المناجم و المناطق القريبة التي تحتوي على المعادن الغنية بالفوسفاط • .Kazakov : 1973النظرية الحديثة ل● • ( وثيقة 7)3- استرداد الجغرافية القديمة للاحواض الفوسفاطية المغربي

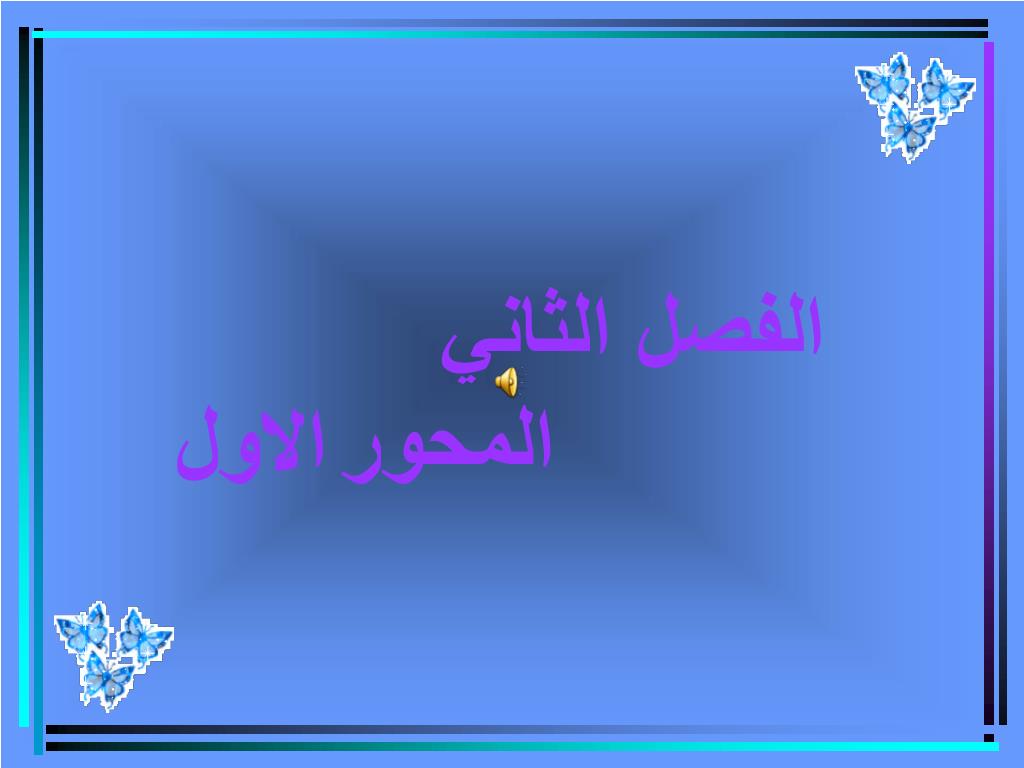

  31. الفصل الثانيالمحورالاول

  32. المبادئ الاستراتغرافية والتاريخ النسبي للتشكلات الصخرية ►استرداد التاريخ الجيولوجي لمنطقة رسوبية◄ • -المبادئ الاستراتيغرافية Iالاستيغرافية أو علم الطبقات ،علم يهتم بدراسة تعاقب الطبقات الرسوبية و ذلك من اجل • - تحديد عمرها النسبي • - تحديد ظروف تشكلها =>قصد إعادة التاريخ الجيولوجي القديم لمنطقة رسوبية 1- مبدأ التراكب: مفهوم الطبقة الصخرية◄ الطبقةالصخرية:سمك معين من الرواسب محاصر بين مساحتين متوازيتين(سقف و سرير) كل مساحة عبارة عن تغيير في سحنة الرواسب أو انقطاع مفاجئ للراسب. نص مبدأ التراكب :◄ السحنة هي مجموع الخصائص الاستحاثية و الصخرية لطبقة معينة التي يمكن من خلالها يمكن من خلالها التعرف على ظروف تشكلها .

  33. Ạ - أقدم طبقة هي B -احدث طبقة هي . I-احدث طبقة هيA و احدث منC اقدم من B – الطبقة استثناء مبدأ التراكب:◄ - حالة الشرفات النهرية : كيف تفسر ذلك ؟ C و أقدمها هي Fوثيقة 2 -احدث طبقة هي . وثيقة3: توضع الطبقة 1 على الأساس وبعد ذلك تتعرض لعملية الحث النهري الذي يؤدي الى توسيع المجرى ثم تتوضع الطبقة 2 لتتغرض لنفس العملية وهكذا تستمر نفس العملية لعدة طبقات و في الاخير تصبح الطبقة الاعلى هي الاقدم و هذا ما يتنافى مع مبدا التراكب . مبدأ التراكب : تعتبر كل طبقة راكبة احدث من التي تحتها و أقدم من التي تعلوها

  34. -حالة الطبقات المشوهة: • -طية راقدة -فالق معكوس 2- مبدأ الاستمرارية ◄ملاحظة قطع جيولوجي بسيط : Cواقدم منAاحدث منBالطبقة I في الموقع . C واحدث من E أقدم من الطبقة Dكما ان الطبقة E حسب مبدأ التراكبوذلك ’ C و أقدم من 'Aاحدث من الطبقة 'B الطبقةІІفي الموقع و احدث من 'E أقدم من الطبقة 'Dكما أن الطبقة و ذلك حسب مبدأ التراكب . 'C الطبقة يمكن تاريخ السلسلتين الرسوبيتين المنتميتين الى :بالنسبة لبعضهما البعض حيث نلاحظІ وІІ الموقع نفس المكونات الصخرية وتتواجد A و 'A - للطبقتين على نفس المستوى الأفقي و بالتالي لهما نفس العمر نفس المكونات الصخرية وتتواجد C و' C- للطبقتين على نفس المستوى الأفقي و بالتالي لهما نفس العمر

  35. لكل طبقة ذات سحنة معينة ، العمر نفسه على طول امتدادها • نص مبدأ الاستمرارية: ◄ • 3– مبدأ التقاطع: • ملاحظة قطع جيولوجي بسيط : ◄ • العرق :احدث من الطبقات الصخرية. الفالق : احدث من الطبقات الرسوبيةالتي يقطعها واقدم من الطبقة التي . التي يتخللها و اقدم من الطبقاتتغطيه . التي لم تشوه به.

  36. يعتبر كل تشوه يقع على الرواسب احدث منها و أقدم من الرواسب الغير مشوهة التي تغطيه. نص مبدأ التقاطع: ◄ تعتبر كل صخرة مدسة داخل الرواسب احدث منها و أقدم من الرواسب التي تغطيها. 4– مبدأ التغيير الجانبي للسحنة: ملاحظة مقطع جيولوجي ◄ على سحنتين صخريتين مختلفتين B و'Bتتوفر الطبقتين. تتواجدان في نفس B و'B تبين معطيات هذه الوثيقة المستوى أن و المستوى الأفقي ومحاطتان بطبقتان لهما نفس العمر الصخرية . لهما نفس العمر النسبي B و'B إذن فالطبقتيننفس السحنة برغم من اختلاف سحنتيهما

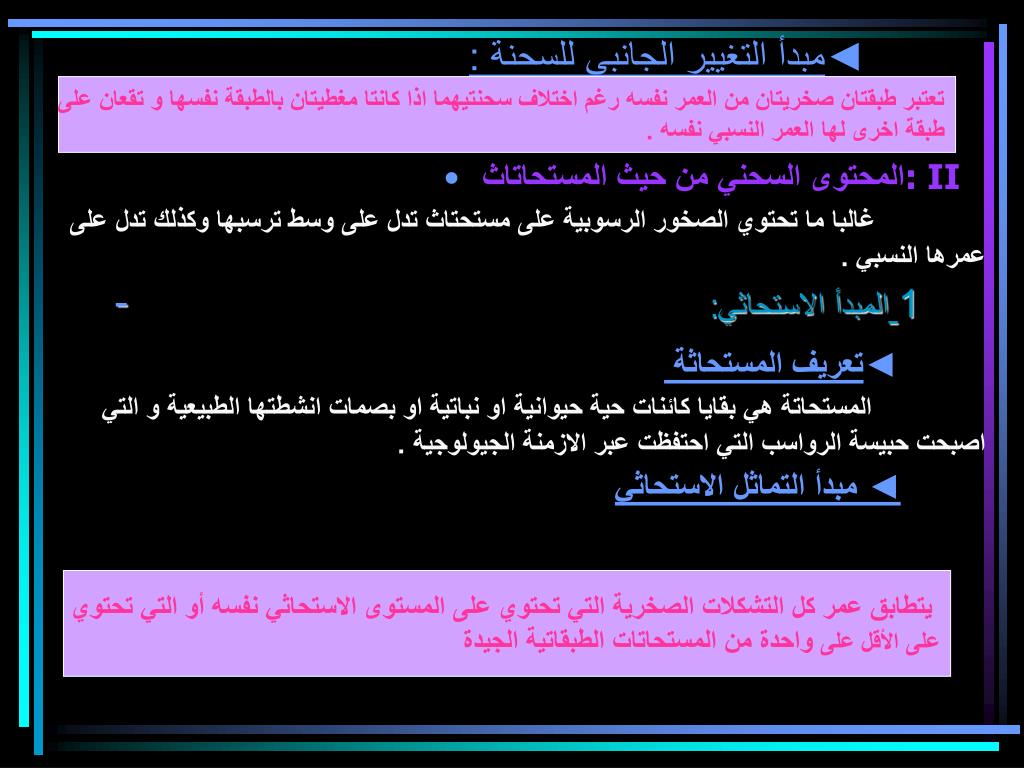

  37. تعتبر طبقتان صخريتان من العمر نفسه رغم اختلاف سحنتيهما اذا كانتا مغطيتان بالطبقة نفسها و تقعان على طبقة اخرى لها العمر النسبي نفسه . مبدأ التغيير الجانبي للسحنة :◄ • المحتوى السحني من حيث المستحاتاث: ІІ غالبا ما تحتوي الصخور الرسوبية على مستحتاث تدل على وسط ترسبها وكذلك تدل على عمرها النسبي . • 1المبدأ الاستحاثي: تعريف المستحاثة ◄ المستحاتة هي بقايا كائنات حية حيوانية او نباتية او بصمات انشطتها الطبيعية و التي اصبحت حبيسة الرواسب التي احتفظت عبر الازمنة الجيولوجية . مبدأ التماثل الاستحاثي ◄ يتطابق عمر كل التشكلات الصخرية التي تحتوي على المستوى الاستحاثي نفسه أو التي تحتوي واحدة من المستحاتات الطبقاتية الجيدةالأقل علىعلى

  38. :2- المستحاتة الطبقاتية و المستحاثة السحنية ا لها توزيع جعرافي كبير و عاشت فقط A الاحفورة في الحقب التاني لها توزيع جغرافي محدود و عاشت لمدة Bالاحفورة اطول أي الحقب الثاني و الثالث . تنعت بمستحاتة طبقاتية بحيث تمكننا A - الاحفورة . من تطبيق مبدأ التماثل الاستحاثي المستحاثة الطبقاتية تتميز بعمرها القصير نسبيا و انتشارها الجغرافي (استوطنت أوساط مختلفة) مثال : الامونيت (الحقب التاني ) , تلاتي الفصوص (الحقب الاول ) تنعت بالمستحاتة السحنية تمكن من تمييز وسط ترسب معين المستحاثة السحنية B الاحفورة تتميز بعمر طويل نسبيا و بانتشار جغرافي محدود . مثل : المرجان , قنفود البحر , (المنطقة الساحلية ) .

  39. المحور الثاني

  40. الدورة الرسوبية و السلم الاسترتغرافي: • تساؤلات: • - ما المقصود بالدورة الرسوبية ؟ • - ماهي المبادئ المعتمدة لوضع سلم استرتغرافي ؟ • أسس و قواعد وضع سلم استرتغرافي:: I- • 1 - الوحدة الزمنية الأساسية في الاسترتغرافية: • أ- تعريف الطابق : • الطابق عبارة عن تشكلات صخرية لم تتعرض لتشوه تكتوني تعتبر مرجعا استرتغرافيا تؤرخ بفضلها تشكلات جيولوجية اخرى طبقا لمبادى استرتغرافية و ينسب اسمها للمنطفة الجغرافية التي توجد بها. • ب- حدود الطابق: • يحد الطابق بفجوتين متتاليتين. • الفجوة الطبقاتية: 2 • ملاحظة مقطعين جيولوجيين متقاربين : :◄ الوثيقة 1 :

  41. IIالى الموقع I من الموقع Cلا يمكن تتبع الطبقة لأنها غير موجودة به و هدا ما يطلق عليه اسم فجوة استراتيغرافية سبب حدوث الفجوة الاسترتغرافية * -غيا ب الترسب بسبب قوة التيارات البحرية أو قوة الأمواج -كما يمكن أن تعود إلي ترسب متبوع بحث أو تعرية :◄ تعريف الفجوة الفجوة الاسترتغرافية هي غياب او انعدام مستوى او طبقة جيولوجية معينة ضمن سلسلة الاستراتغرافية 3 – التجاوز: تقدم مياه البحر في اتجاه القارة و قد ينتج عن دوبان الجليد او عن حركات تكتونية (انخفاض المنطقة القارية و ارتفاع قعر البحر.حيث تتوضع الرصيص ثم الحجر الرملي الكبير ثم رمل دقيق لينتهي بكلس(سحنة بحرية) فان المتتالية تعتبر تجاوزية.

  42. التراجع البحري 4 انسحاب مياه البحر عن مناطق كانت معمورة به و قد ينتج عن تكون الجليد او الحركة التكتونية ,ارتفاع القارات و انخفاض قعر البحر و يترجم عبر السلسلة الرسوبية بتكون عناصر كبيرة فوق عناصر اكبرمنها . الدورة الرسوبية :5 تعتبر الفترة الزمنية التي تتم خلالها ظاهرتا التجاوز و التراجع البحرين بدورة رسوبية . عناصر أخرى تتدخل في وضع السلم الاسترتغرافي: II 1-المنطقة الاحيايية كوحدة استرتغرافية : المنطقة الاحيايية مجموع الطبقات المتتالية تعتمد على المحتوى الاستحاتي و خاصة على المستحتات الاسترتغرافية الجيدة و بالتالي إذا عرفنا بالضبط : • * المستحاتة + زمن ظهورها في التاريخ الجيولوجي + زمن انقراضها = مما يمكن التعرف على التاريخ النسبي للطابق الجيولوجي 2- انقراض احياءي كبير • 3 - مفهوم الحقب الجيولوجي • مجموعة من الطوابق المتتالية تكون نظاما و عدة أنظمة تتجمع في أحقاب

  43. المحور الثالث

  44. الخريطة الجيولوجية – حصيلة دراسات استرتغرافية : : الخريطة الجيولوجية : I 1 – تذكير: الخريطة الطبوغرافية عبارة عن تمثيل لتضاريس سطح الارض و مميزاتها الميدانية من حيث الارتفاع و الشكل و الحجم على مساحة مسطحة . يشار الى التضاريس بوسيلتين اصطلاحيتين و هما : نقط مرقمة تشير الى ارتفاع نقطة على مستوى سطح البحرنقط الارتفاع منحنيات المستوى عبارة عن خطوط تربط بين نقط لها الارتفاع نفسه و ننجز على الخريطة بفارق ارتفاع ثابث وينعث هذا الارتفاع بتساوي البعد بين المنحنيين المتتاليين . • الخريطة الجيولوجية: 2 الخريطة الجيولوجية : اسقاط عمودي على مستوى مسطح للمكزنات الجيولوجية لمنطقة ما على قاعدة طبوغرافية خراءطية بالوان و علامات و رموز خاصة .

  45. عناصر الخريطة الجيولوجية :◄ عناصر تسهل : عناصر الخريطة الجيولوجية قراءة الخريطة الجيولوجية و تحسن لاستغلالها و لهدا يجب فهم مدلول بعض الرموز و العبارات. مدلول الرموز و العلامات : ◄ • الألوان و الرموز: وثقية1 يشار إلى الطبقات برموز و ألوان. وثيقة 2 : الرموز الصخرية يشار إلى الطبقة الصخرية بواسطة أشكال (تسمى الرموز النتغرافية الشكلية ) كما هو مبين في الوثيقة 2 α للكرانيت : β:كما يمكن استعمال حروف مثل للبازلت

  46. وثيقة 2 : الرموز الصخرية يشار إلى الطبقة الصخرية بواسطة أشكال (تسمى الرموز النتغرافية الشكلية ) كما هو مبين في الوثيقة 2 α للكرانيت : β:كما يمكن استعمال حروف مثل للبازلت وثيقة 3 : الرموز التكتونية : جدول الوثيقة 3 : يمكننا من تحديد درجة ميلان الطبقات تعريف : الميلان هو الزاوية الحاصلة بين الطبقة المشوهة و المستوى الافقي كلما كان الخط الدي يشير الى منحنى الميلان صغير كلما كانت درجة الميلان كبيرة

  47. كيفية تحديد منحنى الميلان على مستوى التل :◄ وثيقة 4 ا – ادا كانت حدود الطبقات متوازية مع حدود ب – ادا كانت حدود الطبقات تتقاطع مع منحنيات v فان منحنيات المستوى فان هده الطبقات. المستوى ثم تتعرج مشكلة حرف تكون افقية فان منحى ميلان الطبقات يكون معاكس لراس v

  48. تمرين تطبيقي : حدود الطبقات موازية مع حدود الطبقات تتقاطع مع منحنيات المستوى في هده الحالة حدود الطبقات : ادن منحنى ميلان تتقاطع مع منحنيات المستوى Vمنحنيات المستوى اذن هدهثم تتعرج مشكلة حرف مشكلة مستوى عمودي. فانV الطبقات ستكون افقية . الطبقات هو عكس الرأس هذه الطبقات تكون عمودية . كيفية تحديد منحى الميلان على مستوى الوادي :◄ V إذا كانت حدود الطبقات تتقاطع مع منحنيات المستوى ثم تتعرج مشكلة حرف يشير الى منحى ميلان الطبقات V ان راس

  49. : المقاطع الجيولوجيةII • 1 – تعريف المقطع الجيولوجي تمثيل لتشكلات الصخرية في العمق انطلاقا من الخط الطوبغرافي حسب خط عمودي و اهم عناصره • العنوان: عنوان الخريطة التي هي أصل المقطع • المقياس: مقياس الخريطة الأصلية لكن يمكن تغيير مقياس قصد المبالغة في التضاريس لغرض معين • التوجيه : يحمل طرفي المقطع دائما التوجيه المناسب • المفتاح : و يحدد طبيعة الصخور و التشوهات باستعمال الرموز و الألوان • 2- طريقة انجاز المقطع الجيولوجي • * رسم المظهر الجانبي الطوبغرافي المقابل للمقطع الجيولوجي المراد انجازه اعتمادا على قاعدة طبوغرافية • * إسقاط حدود الطبقات الصخرية المستسطحة عموديا على المقطع الطبوغرافي • * رسم الطبقة الصخرية التي يظهر سقفها و سريرها على الخريطة الطبوغرافية • مع مراعاة سمكها* رسم الطبقات الأخرى • * اضافة العناصر التالية : التوجيه و العنوان و المفتاح و السلامات الأفقية (المسافات) العمودية (الارتفاع ) و تميز الطبقات بالألوان او الاشكال الطبوغرافية .
