  1. 电子线路EDA与CAD Workbench & Protel 99SE 电子线路仿真设计 电子线路板自动设计 联系方式： QQ：58256233 手机：13971408024 Email：ningan@163.com

  2. 学习的任务和要求 • 电子线路仿真设计——Workbench应用 • 基本电子器件应用 • 基本电子线路认识很使用 • 电子线路设计和仿真 • Workbench仿真设计电路 • 任务：设计简单电路仿真 • 振荡电路——555 • 数字电路——逻辑电路 • 数字电路——时序电路 • 模拟电路——放大电路

  3. 学习的任务和要求 • 电子线路产品设计——PCB设计 • 电子产品设计的基本要求 • 手工设计电子产品 • 原理图设计 • 网络表生成 • 设置设计环境和设计规范 • PCB布局▲ • 软件自动设计PCB文件 • 任务：单片机扩展电路PCB设计 • 设计原理图 • 创建网络表 • 设计PCB

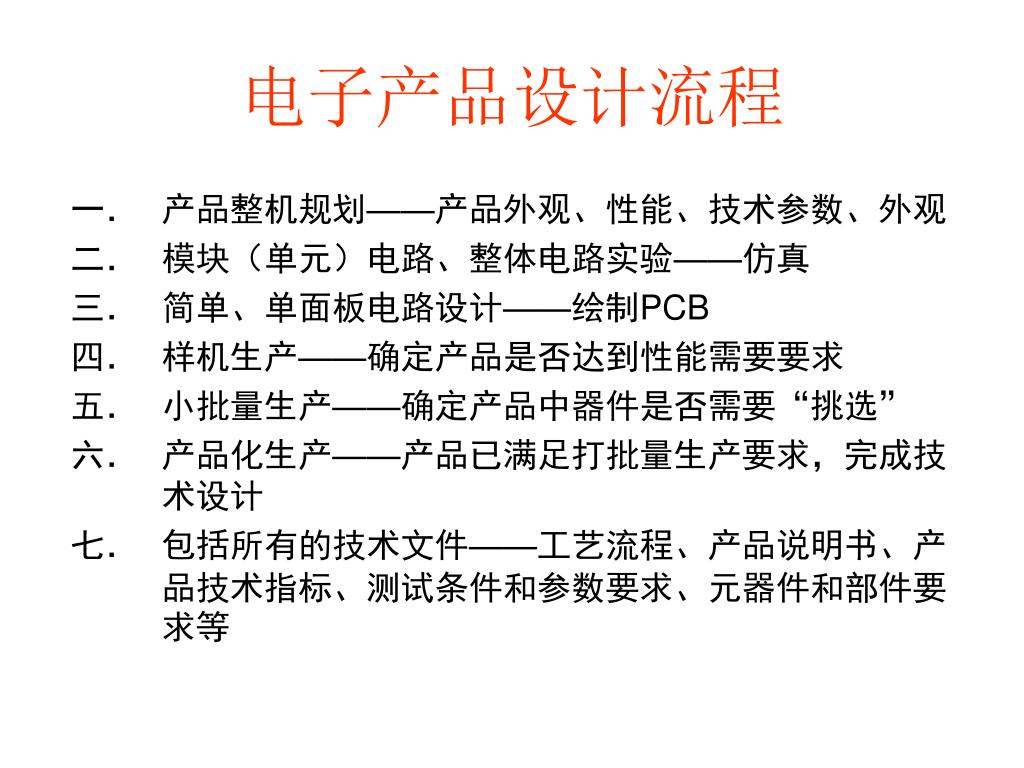

  4. 电子产品设计流程 • 产品整机规划——产品外观、性能、技术参数、外观 • 模块（单元）电路、整体电路实验——仿真 • 简单、单面板电路设计——绘制PCB • 样机生产——确定产品是否达到性能需要要求 • 小批量生产——确定产品中器件是否需要“挑选” • 产品化生产——产品已满足打批量生产要求，完成技术设计 • 包括所有的技术文件——工艺流程、产品说明书、产品技术指标、测试条件和参数要求、元器件和部件要求等

  5. 电路设计分类 • 模拟电路 • 数字电路 • 单片机电路 • 上面的综合电路——混合电路 • 工业应用中，混合电路较多

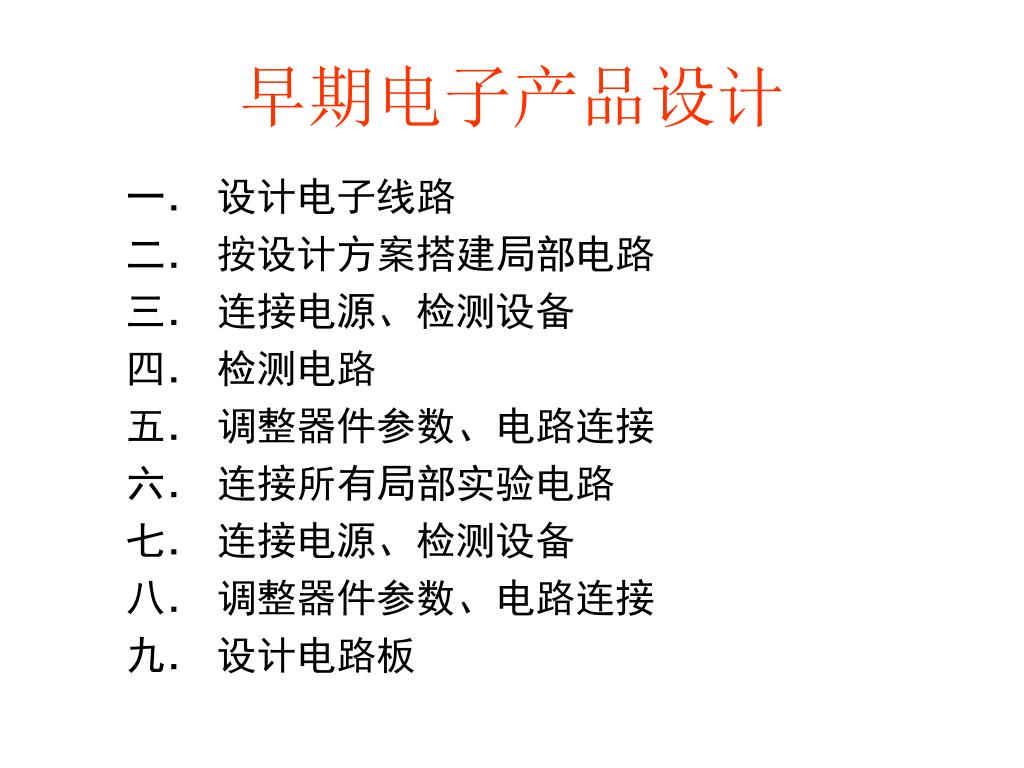

  6. 早期电子产品设计 • 设计电子线路 • 按设计方案搭建局部电路 • 连接电源、检测设备 • 检测电路 • 调整器件参数、电路连接 • 连接所有局部实验电路 • 连接电源、检测设备 • 调整器件参数、电路连接 • 设计电路板

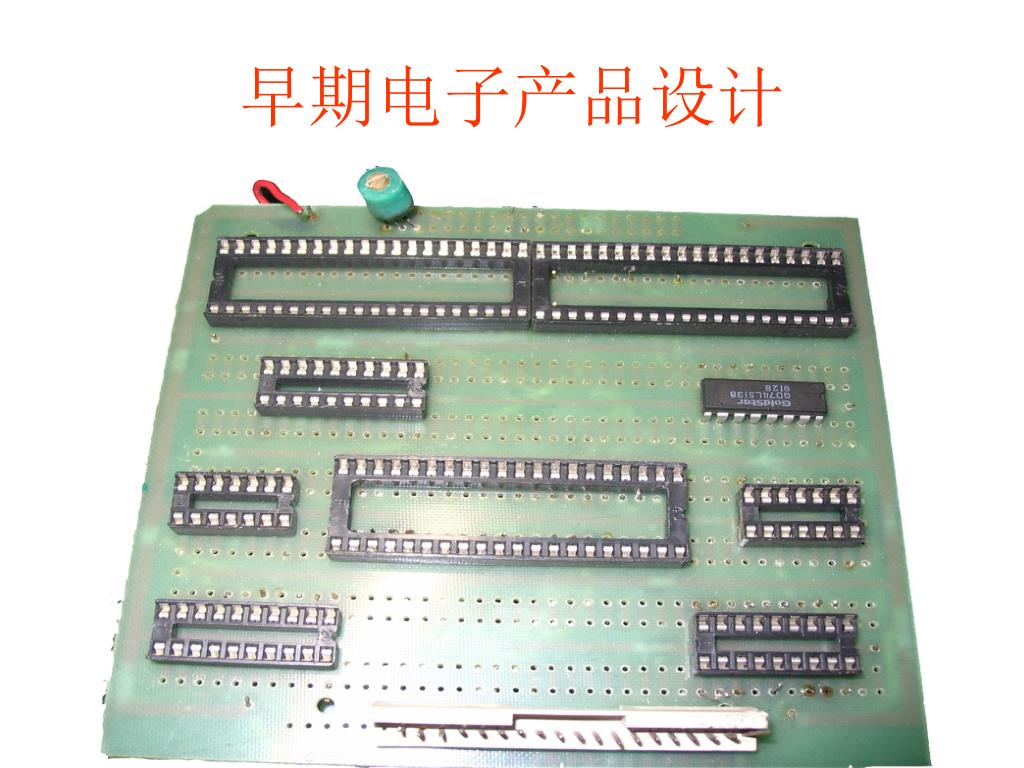

  7. 早期电子产品设计

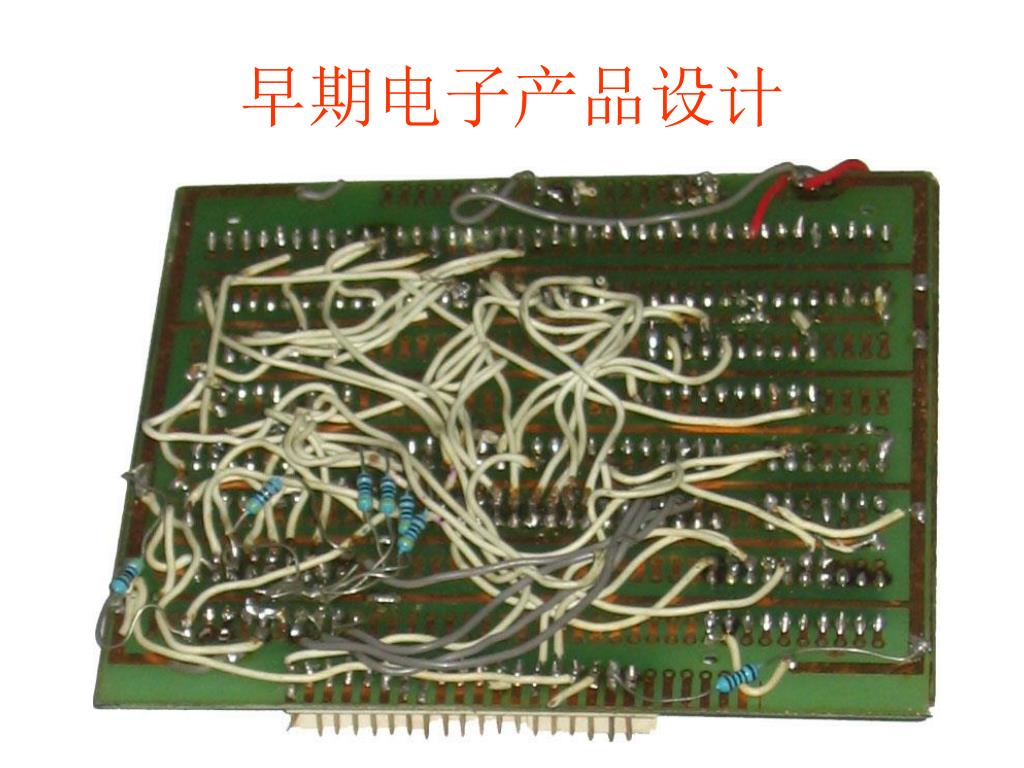

  8. 早期电子产品设计

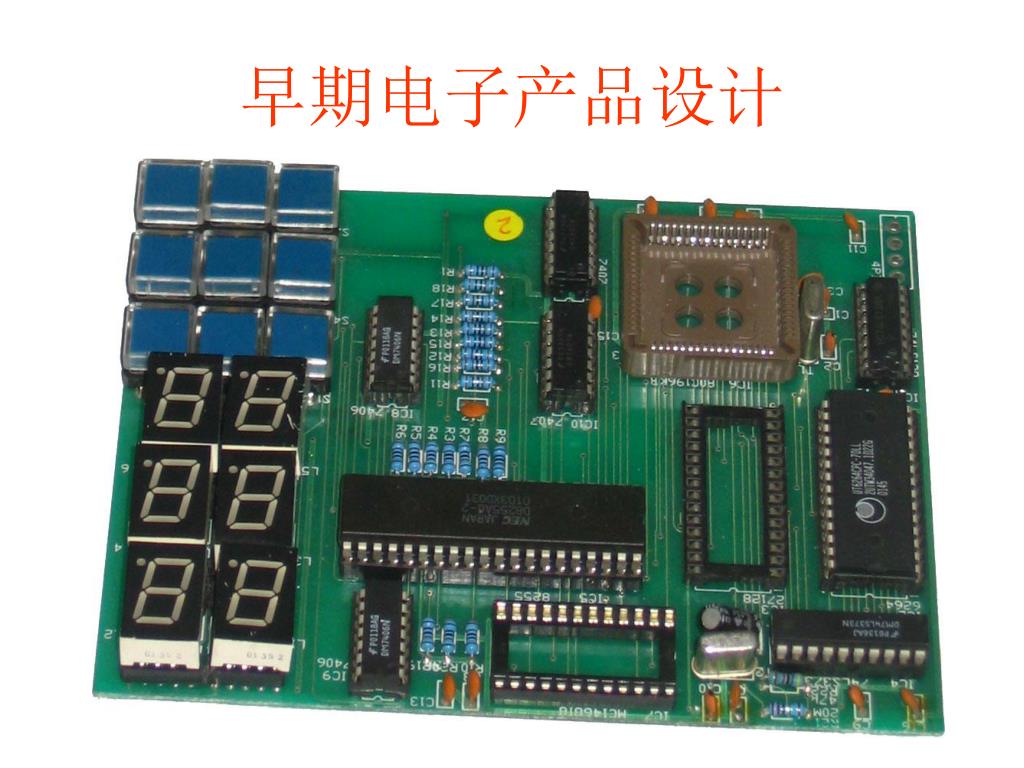

  9. 早期电子产品设计

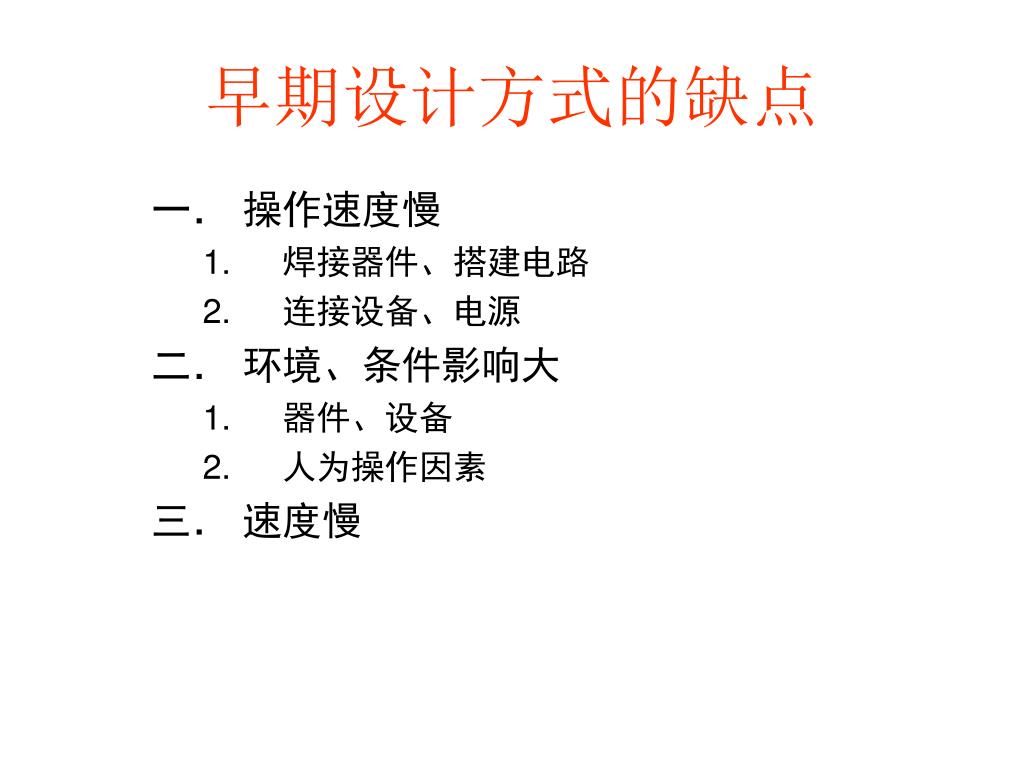

  10. 早期设计方式的缺点 • 操作速度慢 • 焊接器件、搭建电路 • 连接设备、电源 • 环境、条件影响大 • 器件、设备 • 人为操作因素 • 速度慢

  11. 电子线路计算机仿真设计 • 使用计算机软件仿真设计电路 • Electronics Workbench——电子工作台 • 优点 • 方便：不受时间、地点的限制 • 快捷：不受器件的限制，设计、修改电路快捷 • 仿真：对器件、环境的仿真容易 • 简单：操作简单，速度快，学习容易

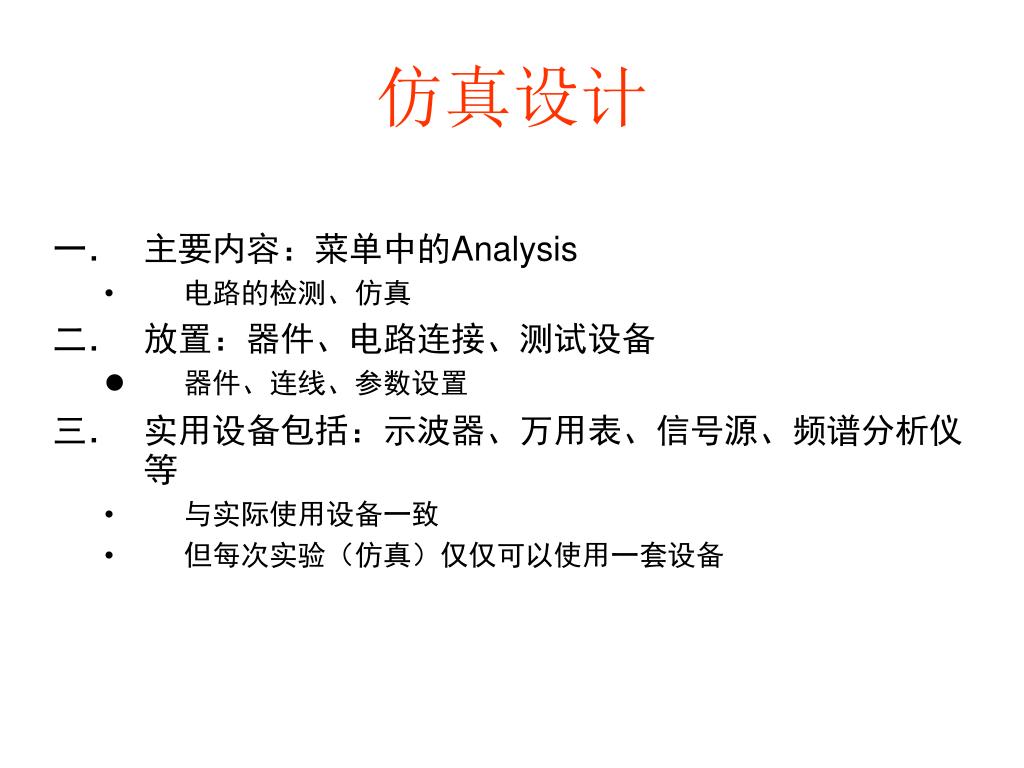

  12. 仿真设计 • 主要内容：菜单中的Analysis • 电路的检测、仿真 • 放置：器件、电路连接、测试设备 • 器件、连线、参数设置 • 实用设备包括：示波器、万用表、信号源、频谱分析仪等 • 与实际使用设备一致 • 但每次实验（仿真）仅仅可以使用一套设备

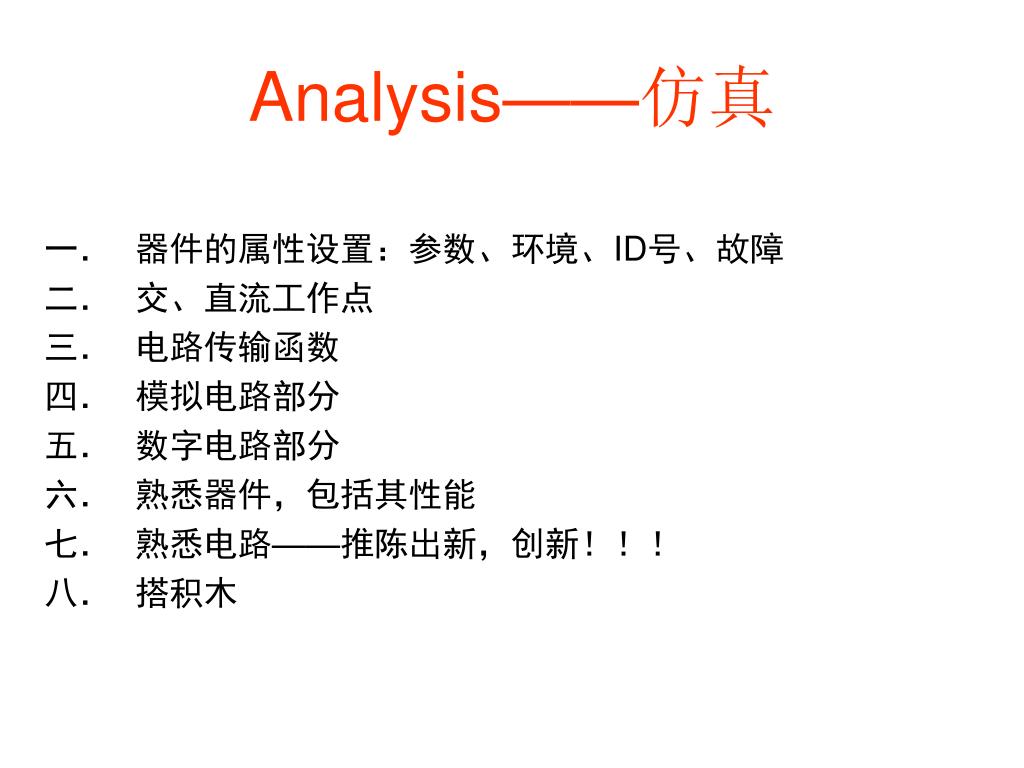

  13. Analysis——仿真 • 器件的属性设置：参数、环境、ID号、故障 • 交、直流工作点 • 电路传输函数 • 模拟电路部分 • 数字电路部分 • 熟悉器件，包括其性能 • 熟悉电路——推陈出新，创新！！！ • 搭积木

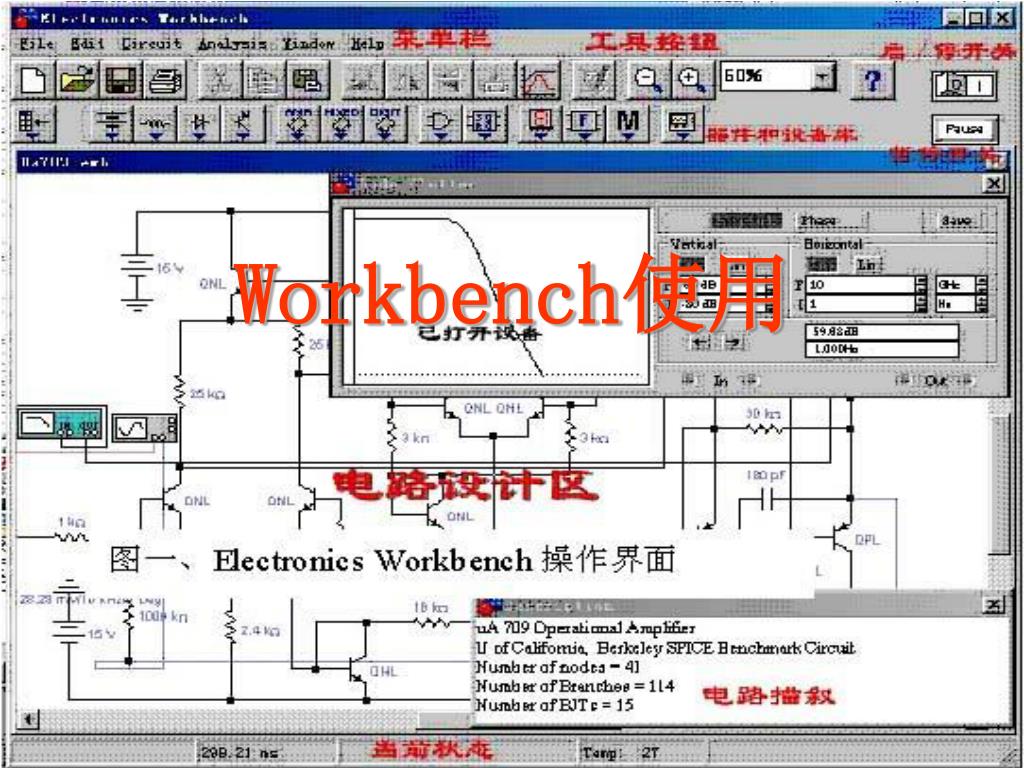

  14. Workbench使用

  15. 主菜单 • File：文件菜单——建立文件、保存等 • Edit：编辑菜单——剪切、拷贝、复制等 • Circuit：管理菜单——窗口、旋转、翻转等 • Analysis：仿真菜单——最主要菜单 • Window：窗口——文件间切换 • Help：帮助

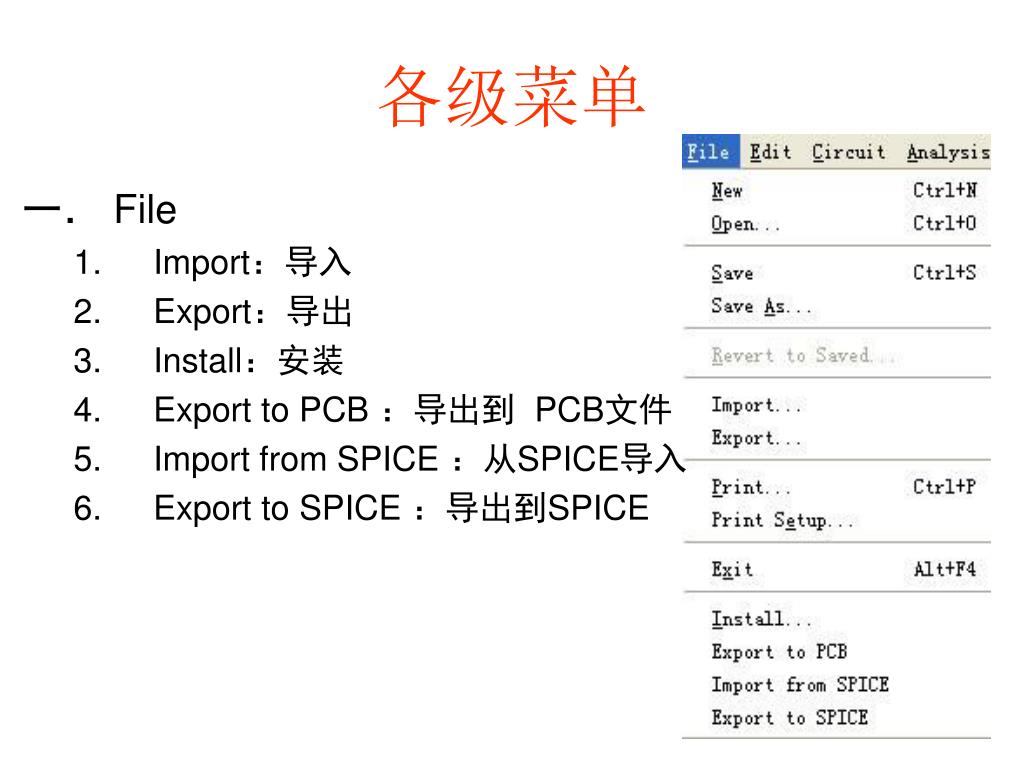

  16. 各级菜单 • File • Import：导入 • Export：导出 • Install：安装 • Export to PCB ：导出到 PCB文件 • Import from SPICE ：从SPICE导入 • Export to SPICE ：导出到SPICE

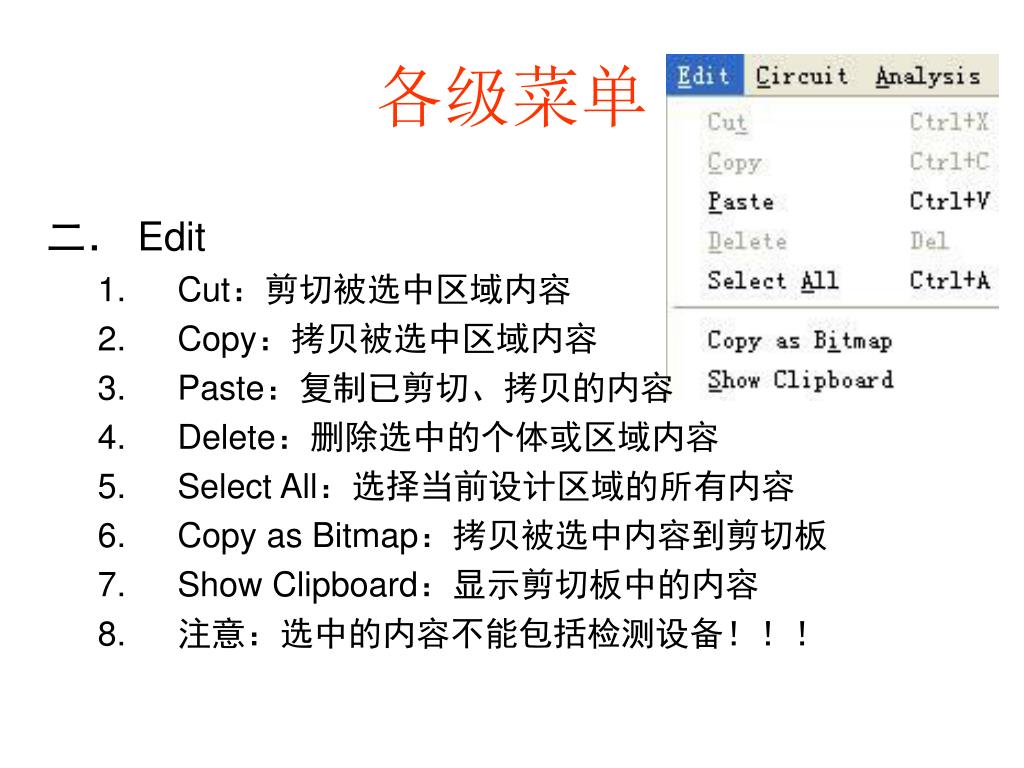

  17. 各级菜单 • Edit • Cut：剪切被选中区域内容 • Copy：拷贝被选中区域内容 • Paste：复制已剪切、拷贝的内容 • Delete：删除选中的个体或区域内容 • Select All：选择当前设计区域的所有内容 • Copy as Bitmap：拷贝被选中内容到剪切板 • Show Clipboard：显示剪切板中的内容 • 注意：选中的内容不能包括检测设备！！！

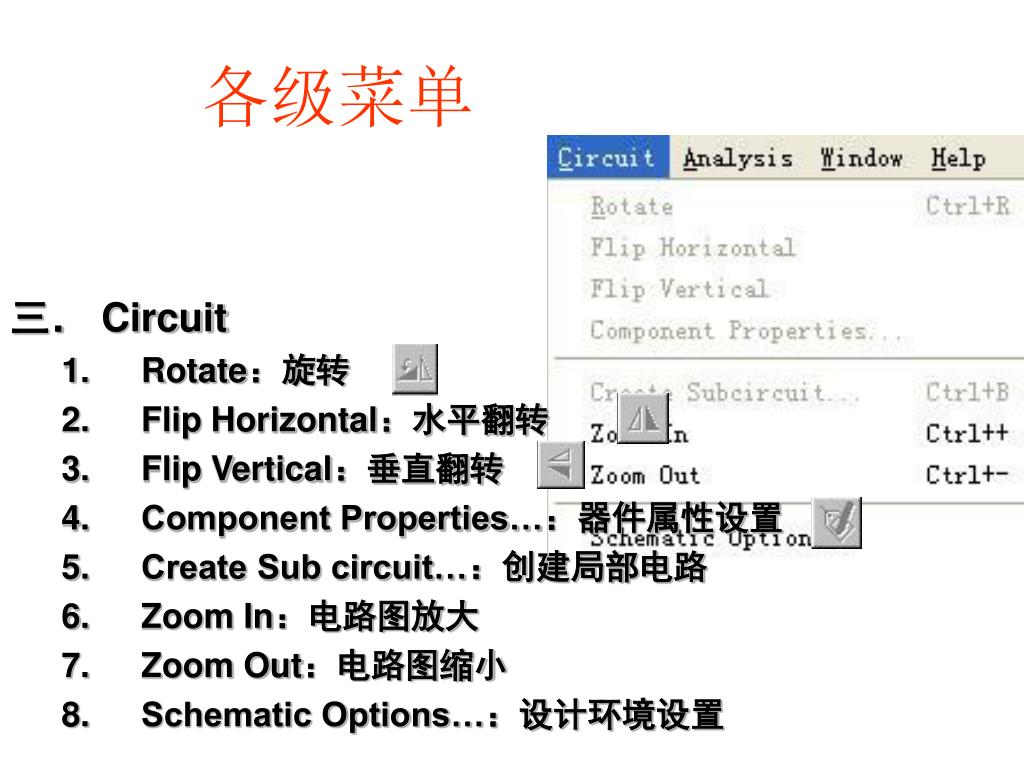

  18. 各级菜单 • Circuit • Rotate：旋转 • Flip Horizontal：水平翻转 • Flip Vertical：垂直翻转 • Component Properties…：器件属性设置 • Create Sub circuit…：创建局部电路 • Zoom In：电路图放大 • Zoom Out：电路图缩小 • Schematic Options…：设计环境设置

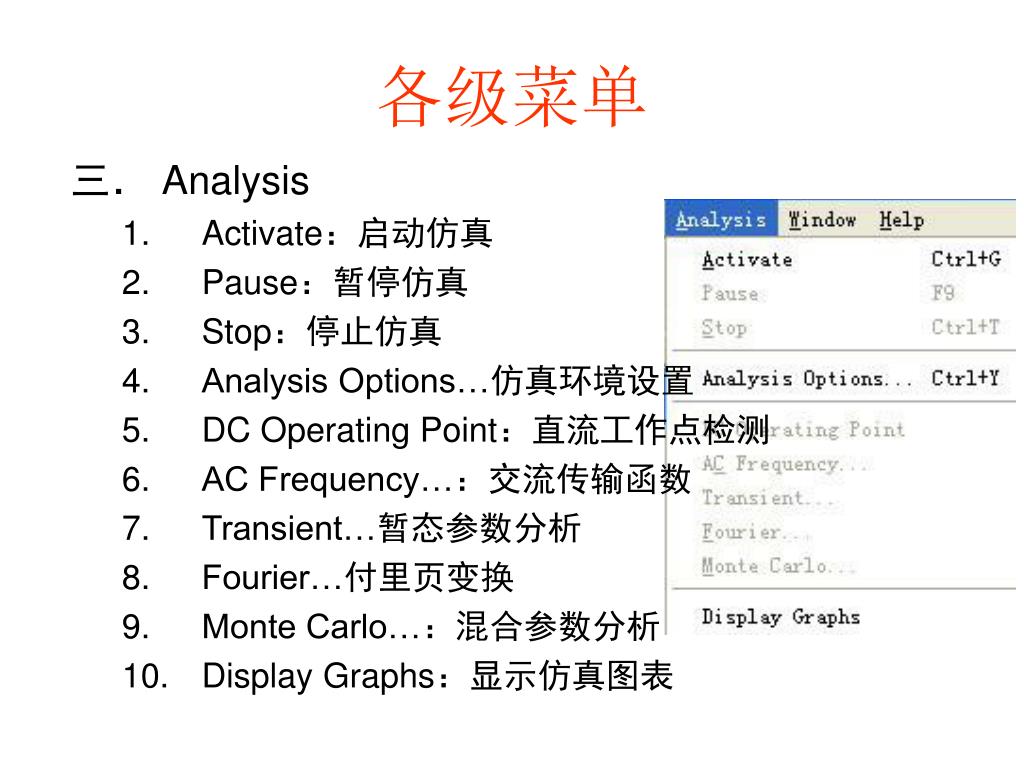

  19. 各级菜单 • Analysis • Activate：启动仿真 • Pause：暂停仿真 • Stop：停止仿真 • Analysis Options…仿真环境设置 • DC Operating Point：直流工作点检测 • AC Frequency…：交流传输函数 • Transient…暂态参数分析 • Fourier…付里页变换 • Monte Carlo…：混合参数分析 • Display Graphs：显示仿真图表

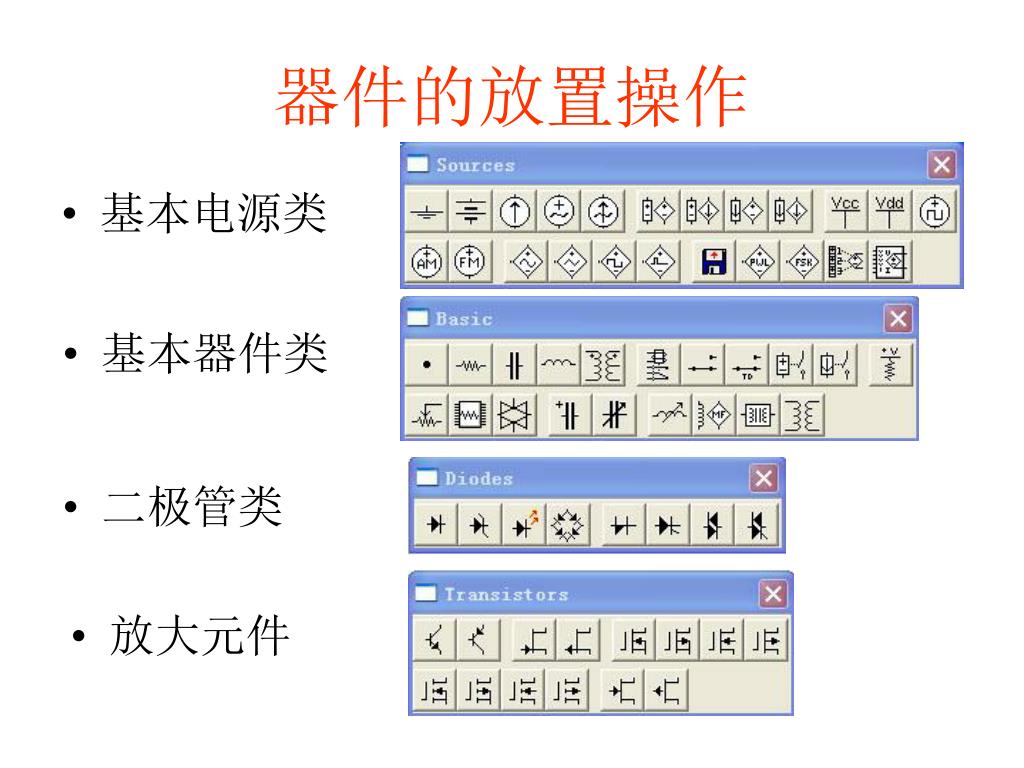

  20. 器件的放置操作 • 基本电源类 • 基本器件类 • 二极管类 • 放大元件

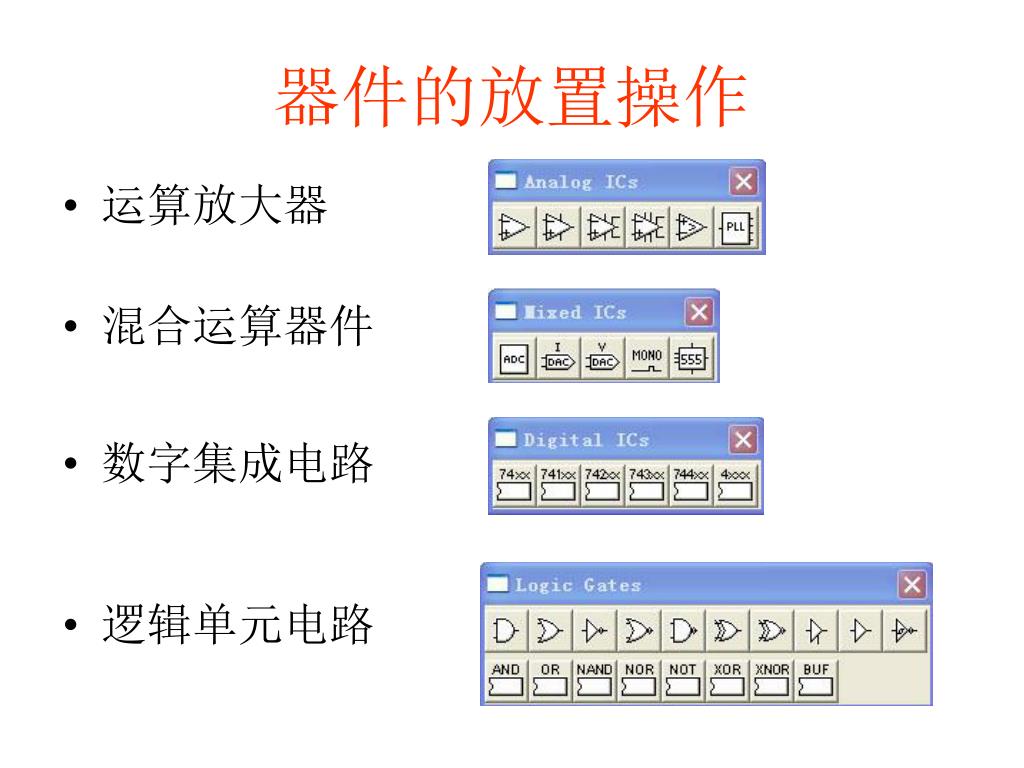

  21. 器件的放置操作 • 运算放大器 • 混合运算器件 • 数字集成电路 • 逻辑单元电路

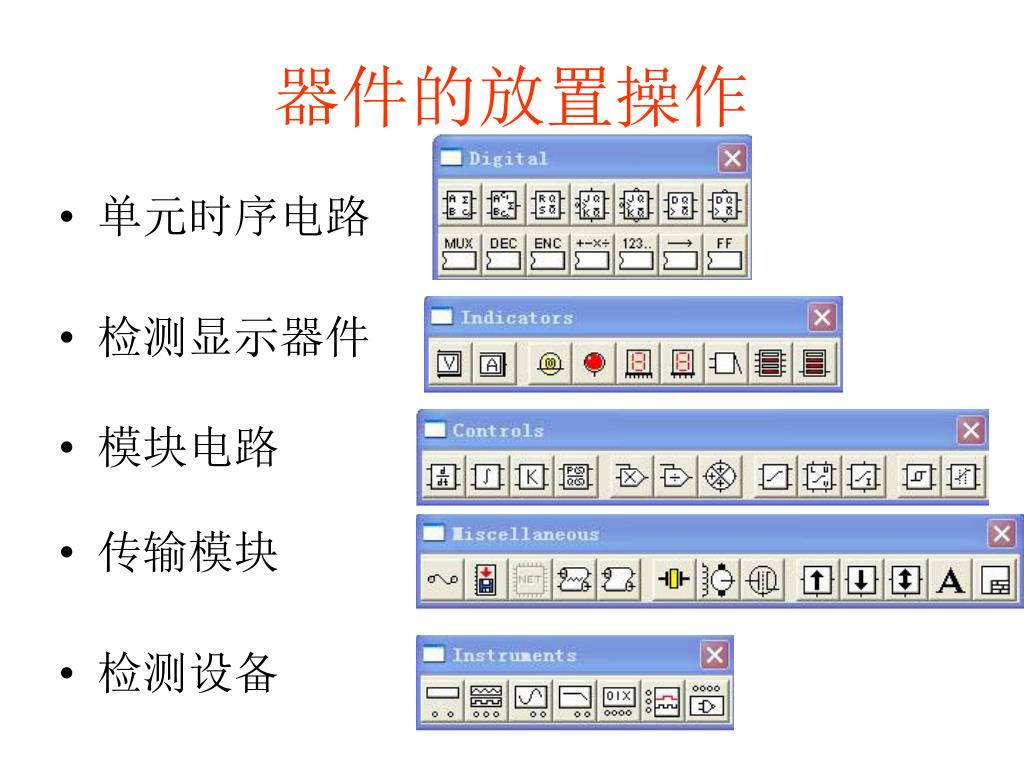

  22. 器件的放置操作 • 单元时序电路 • 检测显示器件 • 模块电路 • 传输模块 • 检测设备
