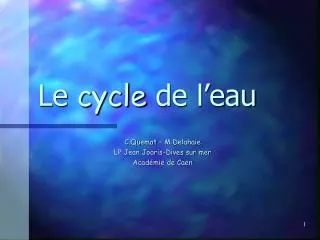

Le cycle de l’eau. C.Quemat – M Delahaie LP Jean Jooris-Dives sur mer Académie de Caen. CYCLE DE L’EAU NATURELLE. Condensation. Précipitation. Évaporation. Ruissellement. Infiltration. Évaporation et évapo-transpiration Condensation Précipitation Ruissellement Infiltration.

gaerwn
Download Presentation

Le cycle de l’eau

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Le cycle de l’eau C.Quemat – M Delahaie LP Jean Jooris-Dives sur mer Académie de Caen

  2. CYCLE DE L’EAU NATURELLE

  3. Condensation Précipitation Évaporation Ruissellement Infiltration • Évaporation et évapo-transpiration • Condensation • Précipitation • Ruissellement • Infiltration

  4. L’eau pénètre dans les nappes souterraines et alimente les cours d’eau, les lacs et les océans

  5. CYCLE DE L’EAU POTABLE CYCLE DE L’EAU POTABLE

  6. Utilisation   Production  Adduction  Stockage Distribution

  7. PRISE D’EAU Eaux de surface Eaux souterraines

  8. TRAITEMENT D’EAU POTABLE

  9. Le traitement de l’eau à St-Brieuc L'usine de Saint-Barthélémy est alimentée par la retenue du barrage sur le Gouët, estimée à 7,8 millions de mètre cube.

  10. Le traitement de l’eau à St-Brieuc A la sortie du barrage, l'eau est débarrassée des corps flottants et des gros déchets : c'est le dégrillage.

  11. Le traitement de l’eau à St-Brieuc L'eau arrive à l'usine par une conduite gravitaire longue de 1,3 kilomètres.Elle passe dans un filtre qui permet d'éliminer les déchets plus fin : c'est le tamisage.

  12. Le traitement de l’eau à St-Brieuc L'eau arrive ensuite dans une tour d'eau brute appelée prétraitement, y sont injectés :- des réactifs pour ajuster l'équilibre de l'eau (chaux et gaz carbonique)- de l'ozone et de l'eau de javel pour désinfecter l'eau et éliminer l'ammoniaque, les matières organiques et les micro-polluants- un réactif pour éliminer le manganèse.

  13. Le traitement de l’eau à St-Brieuc Les particules agglomérées (floc) sont entraînées par leur propre poids au fond du bassin. Pour accélérer le phénomène, on injecte du microsable qui alourdit les flocs. C'est la décantation-floculation.

  14. Le traitement de l’eau à St-Brieuc • L'eau clarifiée remonte vers les collecteurs de surface et suit son cours vers les filtres à sable: l'eau traverse un lit de sable qui retient les dernières particules en suspension ainsi que le charbon actif en poudre.

  15. Le traitement de l’eau à St-Brieuc • Le dernier traitement est la désinfection. On injecte d'abord de l'ozone à forte dose pour éliminer les virus et les bactéries: c'est l'ozonation.

  16. Le traitement de l’eau à St-Brieuc • Puis on ajoute du chlore sous forme d'eau de javel pour détruire les dernières bactéries et maintenir une bonne qualité de l'eau jusqu'à votre robinet: c'est la chloration.

  17. Le traitement de l’eau à St-Brieuc • L'eau potable est ensuite stockée dans les réservoirs de Berrien (12000 m3) et du Champ de Manœuvre (8000 m3) pour alimenter Saint-Brieuc.

  18. CANALISATION D’EAU POTABLE

  19. RESERVOIRS

  20. COMPTEURS DES ABONNES

  21. CYCLE DES EAUX USEES CYCLE DES EAUX USEES

  22. Réseau • Épuration • Rejet en milieu naturel

  23. Eaux domestiquesEaux industriellesEaux pluviales

  24. Le pré traitement :L'eau traverse une première grille, qui permet d'éliminer les plus gros décrets :c'est le dégrillage.Lessables et graviers se déposent au fond de bassins conçus à cet effet etsont évacués.C'est le déssablage.Les graisses remontentgrâce à une injection d'air et sont collectéesà la surface : c'est le dégraissage.Le dessablage-dégraissage se faitdans le même bassin.

  25. Lorsque le débit est très important, une partie des eaux usées eststockée dans un bassin tampon de 5000 m3pour être traitée plus tard, en général dans la nuit.

  26. Le traitement physico-chimique :Ladécantation primaire permet d'éliminer environ 70% des matièresen suspension. Celles-ci se déposent au fond du bassin : ce sont les boues primaires

  27. Le traitement biologique :Leur principe consiste à faire dégrader par des micro-organismes naturellement présents dans l'eau, les matières organiques y sont dissoutent.Cette dégradation par voie biologique, qui se fait dansdesbassins d'aération, conduit à la formation de boues biologiques.

  28. La clarification :Elle permet de séparer, par décantation, l'eau épurée et les boues biologiques.Cette décantation est opérée dans des bassins spéciaux,les décanteurs secondaires. L'eau peut alors être rejetée dans le milieu naturel.

  29. Les boues et leurs traitements :Le traitement des boues biologiques et des boues primaires a pourobjectif de réduire leur volume par épaississement et de diminuer leurpouvoir de fermentation par stabilisation biologique et thermique.La station produit 1000 à 1500 tonnes de matières sèchespar an utilisées comme engrais.

  30. CYCLE DE L’EAU NATURELLE CYCLE DE L’EAU POTABLE CYCLE DES EAUX USEES
