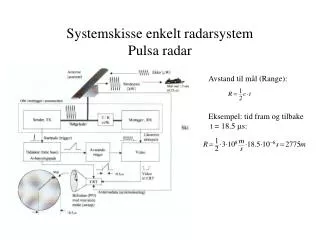

  1. Systemskisse enkelt radarsystemPulsa radar Avstand til mål (Range): Eksempel: tid fram og tilbake t = 18.5 ms:

  2. Coherens Det er her eit heilt antal bølgjelengder mellom to bølgjetoppar Kan studere faseforskyvningar frå puls til puls som blir reflektert frå eit objekt. Brukar det til å finne dopplerforskyvning.

  3. Senderdelen i radar Vi tar først for oss incoherent radar der pulsane har tilfeldig fase. Vi tar etterpå for oss senderdelen i coherent radar der fasen til pulsane kan brukast til å finne dopplerforskyvning.

  4. Sender Enkel pulsa radar (ikkje coherent): Synkronizer: Pulsgenerator som styrer Puls Repetisjons Frekvens (PRF). Typisk 600 Hz til 6000 Hz Modulator: Gir ein høg-effekts negativ spenningspuls på ca -20kV til katoden på magnetronen for kvar synkroniseringspuls. Transmitter: Magnetron som gir høgeffekts (kW) radiofrekvensbølgje. Typisk frekvensområde 1 - 10 GHz ( 30 cm - 3 cm)

  5. Magnetron Katode

  6. Magnetron - elektronbanar Elektrisk kraft akselererer elektron mot anode: Magnetisk kraft bøyer av elektronbanen: Banen til eit enkelt elektron er i første omgang berre avhengig av utgangsvinkel. Seinare vil også dei induserte felta påverke elektronbanane.

  7. Magnetron - elektronbanar Sirkelbane med radius r rundt katoden er mulig dersom: NB! Dette er ei grov tilnærming for å vise dimensjonering av magnetfelt. Nøyaktig radarfrekvens er bestemt av induktans L og kapasitans C til hulromma.

  8. Magnetron - induserte felt Det blir etablert induserte elektriske felt mellom hulrom-segmenta Ved punkt B blir elektronane retardert i forhold til rotasjonsretning Ved punkt A blir elektronane akselerert i forhold til rotasjonsretning. Resultatet er at det blir danna ”eiker” som i eit hjul. ”Eikene” er elektronskyer som roterer med ein rotasjonsfrekvens fr nær syklotronfrekvensen fc Eit bestemt hulrom blir passert med frekvens f = 4 fr

  9. Slik oppstår det induserte feltet Når den negative elektronskya passerer eit segment oppstår det ein strøm I som flyttar ladning mellom segmenta. Strømmen I induserer eit magnetfelt B inne i hulrommet.Hulrommet er ein spole med N=1 vikling, lengde l, tverrsnitt A og induktans L I x x x x x x Segmenta dannar platekondensatorar med indusert elektrisk felt Eog med kapasitansC - - B Hulrommet blir ei svingekrets med resonansfrekvens: E + + Justerer frekvensen ved å endre kr , skruer inn jern i hulrom f.eks. Elektronsky (negativ)

  10. Magnetron-uttak av energi B Med magnetisk dipolantenne Direkte ut i bølgeleder

  11. Oppgåver magnetron Målet med oppgåvene er konkretisere virkemåten til magnetronen, å setja teknologien i samanheng med fysikk- og elektro-teori og å gi eleven inntrykk av dimensjoneringa av magnetronen. Det sylindriske rommet mellom anode og katode i ein magnetron har radius a=1,0 cm. Spenninga på katoden er -20kV. Katode har radius b=1,0 mm. Magnetronen har 8 hulrom. Finn farten til eit elektron like før det treffer anoden. Vurder om vi må rekne relativistisk. Finn elektrisk kraft på elektronet der. • Finn magnetfeltet (B) som trengs for saman med E-feltet å halde eit elektron med denne farten i sirkelbane her. • Finn vinkelfarten, rotasjonsfrekvensen og radarfrkvensen denne sirklingsfarten vil gi. • Finn magnetisk kraft på elektronet. • Ville det vera grov tilnærming å sjå bort frå elektrisk kraft når vi reknar ut rotasjonsfrekvensen? • Ei elektromagnetisk bølgje forplantar seg i innerveggen av anoden (slow wave structure). Kva fart går denne bølgja med? • Vi ser på eit hulrom som ein spole med 1 vinding, diameter 3 mm og lengde 10 mm, og opninga mellom anodesegmenta som ein platekondensator med plateavstand 1 mm og areal 0,5 cm2. Rekn ut tilnærma verdiar for induktans L og kapasitanc C. Finn resonansfrekvens for LC-koplinga. i • Juster dimensjoneringa av segmenta og hulromma til resonansfrekvensen=radarfrekvensen.

  12. Fasit magnetronoppgåver

  13. Magnetronsimulator 1. Legg inn dataene frå magnetronoppgåva i magnetronsimulatoren. 2. Juster dimensjoneringa av hulromma (og evt. relativ permeabilitet) til resonansfrekvensen er lik radarfrekvrensen.Klikk på biletet av Excel-reknearket for å starte Excel!

  14. Sender Coherent radar f.eks. pulsa doppler radar Exciter: Genererer kontinuerleg lav effekt signal med kontrollert frekvens og fase til transmitter og til receiver (miksesignal). Transmitter: Høgeffektforsterkar f.eks. traveling-wave tube, klystron eller Crossed-Field Amplifier (CFA)

  15. Travelling Wave Tube (TWT) RF-signal går i ein spiralforma bølgjeleder som er konstruert slik at farten i framoverretning er litt mindre enn elektronfarten i elektronstråla. Elektronane blir vekselvis akselerert og retardert og bunkar seg saman. I netto skjer det energioverføring frå elektronstråle til RF-signal. Forsterkning opp til 107 og bandbreidde 5 - 20 % for høgeffektsrøyr, opptil 2 oktavar (f.eks. 1-4 MHz) for laveffektsrøyr. Pulsmodulerer ved å la eit kontrollsignal variere spenninga på eit gitter framfor katoden.

  16. TWT

  17. Cross-Field Amplifier(CFA) Liknar magnetron med ”crossed” E-felt og B-felt. Katode K som sender ut elektronar som dannar elektronsky med ”eiker”. B E ”Eikene” blir danna av RF-inn-signalet K Hulromma i magnetronen sin anode er erstatta av ein ”slow wave structure” som gjer at signalet langs innsida av anoden har tilnærma lik fart med elektron- ”eikene” RF-ut-signalet har samme frekvens som RF-inn-signalet. Modulerer ved å slå på og av katodespenning. RF inn RF ut SPY1 har 42 CFA i parallell, inngangssignalet kjem frå 4 TWT. Pulseffekt typisk 100kW.Bandbreidde 10-15%

  18. CFA

  19. Transmisjonslinje for mikrobølgjer

  20. Transmisjonsmedium - koaksialkabel Senterleder og skjerm med dielektrikum mellom. E B Energien transportert som elektromagnetisk bølgje i dielektrikum Typisk demping: 500 MHz: 0.23 dB/m Signaleffekt halvert i 13 m kabel 3000 MHz: 0.6 dB/m Signaleffekt halvert i 5 m kabel Kompendium Philips Elektronikindustrier AB: Radar Techniques

  21. y a x z y Transmisjonsmedium - waveguide Rektangulært messing-røyr. Energien transportert som elektromagnetisk bølgje inne i røyret. Ståande bølgje i y-retning, progressiv bølgje i x-retning Sjå på som sum av to bølgjer som går med vinkel a med x-retning E-felt, TE10-mode FråLeif Fausa: Elektromagnetiske bølger og bølgeledere, SKSK

  22. Waveguide-TE-modi E-felt og B-felt i TE10 - mode TE10 = Transverse Electric 1 halvbølgje i a-retning 0 halvbølgjer i b-retningen Andre TE-modi: Eks. l=3 cm: a>1,5 cm a>3 cm a>4,5 cm FråLeif Fausa: Elektromagnetiske bølger og bølgeledere, SKSK

  23. Waveguide-TE20-mode TE20 = Transverse Electric 2 halvbølgje i a-retning 0 halvbølgjer i b-retningen a Større a => meir sikk-sakk Mindre effektiv transmisjon Prøver å unngå! b Blanding av ulike modi => øydelegg pulsformer og coherens. a FråLeif Fausa: Elektromagnetiske bølger og bølgeledere, SKSK

  24. Demping i waveguide Typisk demping for TE10-mode: 3 GHz: 0.04 dB/m Signaleffekt halvert i 75 m bølgjeleder 10 GHz: 0.2 dB/m Signaleffekt halvert i 15 m bølgjeleder Kompendium Philips Elektronikindustrier AB: Radar Techniques
