Juraj Kostroš. Polohov ý servopohon s DCS 600. Zadanie. Navrhnite a realizujte PID štruktúru riadenia číslicový Master-Slave polohový servopohon systému synchrónny motor s meničom Simovert s predkorekciou od uhlovej rýchlosti a zrýchlenia. Návrh P+PI regulátora.
E N D
Juraj Kostroš Polohový servopohon s DCS 600
Zadanie • Navrhnite a realizujte PID štruktúru riadenia • číslicový Master-Slave polohový servopohon systému synchrónny motor s meničom Simovert • s predkorekciou od uhlovej rýchlosti a zrýchlenia.
Experimenty • vplyv premiestnenia o 2π rad. • vplyv premiestnenia o 30* π rad • vplyv skoku záťaže 25% Mmax(1 Nm) v ustálenom stave • vplyv predkorekcie

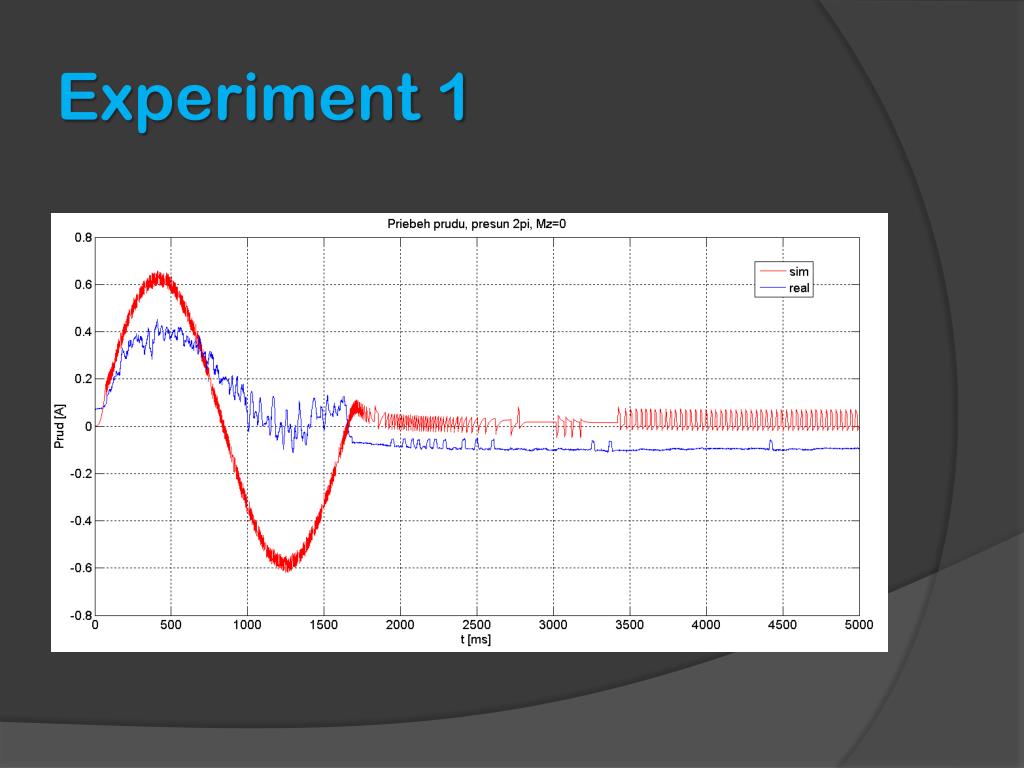

Experiment 1 • Maximálne hodnoty generátora sú nastavené na 25% maximálnychhodnôt • (ωmax=37,5rad/s; emax=12,0486rad/s2) • Presun z 0 na 2π
Experimenty 1 zhodnotenie • Priebeh odchýlky je v počiatočnej fáze značne odlišný, po čase sa ustáli. • Priebehy polohy a uhlovej rýchlosti pri porovnávaní simulácie a realizácie sú takmer totožné, objavujú sa zákmity • Preregulovanie sa objavilo.
Experiment 2 • Maximálne hodnoty generátora sú nastavené na 25% maximálnychhodnôt • (ωmax=37,5rad/s; emax=12,0486rad/s2) • Presun z 0 na 30π
Experiment 2 zhodnotenie • Priebeh odchýlky je v počiatočnej fáze značne odlišný, po čase sa ustáli. • Priebehy polohy a uhlovej rýchlosti pri porovnávaní simulácie a realizácie sú takmer totožné, neprejavuje sa kmitanie • Preregulovanie sa objavilo. • Master sa na obmedzenie nedostal
Experiment 3 • Vyšetrenie skoku záťaže v ustálenom stave z 0 na 25% Mmax = 1Nm • Skok v čase 3s. • Presun z 0 na 2π
Experiment 3zhodnotenie • Nevhodnezvolený čas ukladania dát na reálnom modeli. • Regulačná odchýlka nie je pri porovnaní rádovo vyššia • Za 1,5 s systém odstránil odchýlku
Experiment 4 • Vyšetrenie vplyvu prekorekčného člena • Postupným odpájaním členov K1 a K2 • Skok záťaže v ustálenom stave z 0 na 25% Mmax = 1Nm • Skok v čase 3s. • Presun z 0 na 2π
Experiment 4 zhodnotenie • Cieľ : dosiahnuť ideálne prenosové vlastnosti, tak aby y(s)=w(s). • rozdiel ak sú odpojené tieto členy najmä pri regulačnej odchylky od polohy, kde rozdiel bol väčší ako 1 rad. • je výhodou využiť kombinované (dopredné) riadenie pri návrhu polohového riadenia
Záver • P+PI regulátor polohy bol navrhnutý metodoupole-placement • odvodené koeficienty Kp,KR,Ti. • Voliteľné bolo pásmo priepustnosti ω0 • prenosová funkcia predkorekčného člena Gx • Programový 3D Master generátor ma želaný vektor [ϕ, ωmax, αmax]. • Priebehy simulácie a realizácie sú podobné.
Záver • premiestnenie o väčšie hodnoty (30* π rad) • P+PI regulátor po skoku vrátil požadovanú hodnotu polohy. • Aplikácia predkorekčného člena zabezpečuje oveľa lepšie prenosové vlastnosti riadenia, hlavne jeho dynamiku
