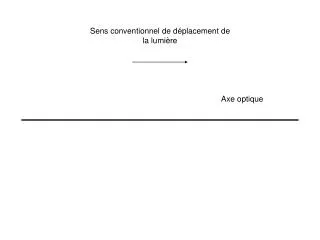

  1. Sens conventionnel de déplacement de la lumière Axe optique

  2. F = F’ S C S le sommet du miroir C le centre optique F le foyer principal objet confondu avec F’ le foyer principal image F et F’ sont situés au milieu du segment [SC] Placement du miroir et des éléments caractéristiques

  3. B A Mise en place de l’objet F = F’ S C

  4. B A Le rayon issu de B et qui passe par le centre C n’est pas dévié F = F’ S C

  5. B A Le rayon issu de B et qui passe par le foyer est réfléchi parallèlement à l’axe optique F = F’ S C

  6. B A Le rayon issu de B parallèle à l’axe optique passe par le foyer après réflexion F = F’ S C

  7. B A Le point image B’ est situé à l’intersection des rayons émergeant du miroir F = F’ S C B’

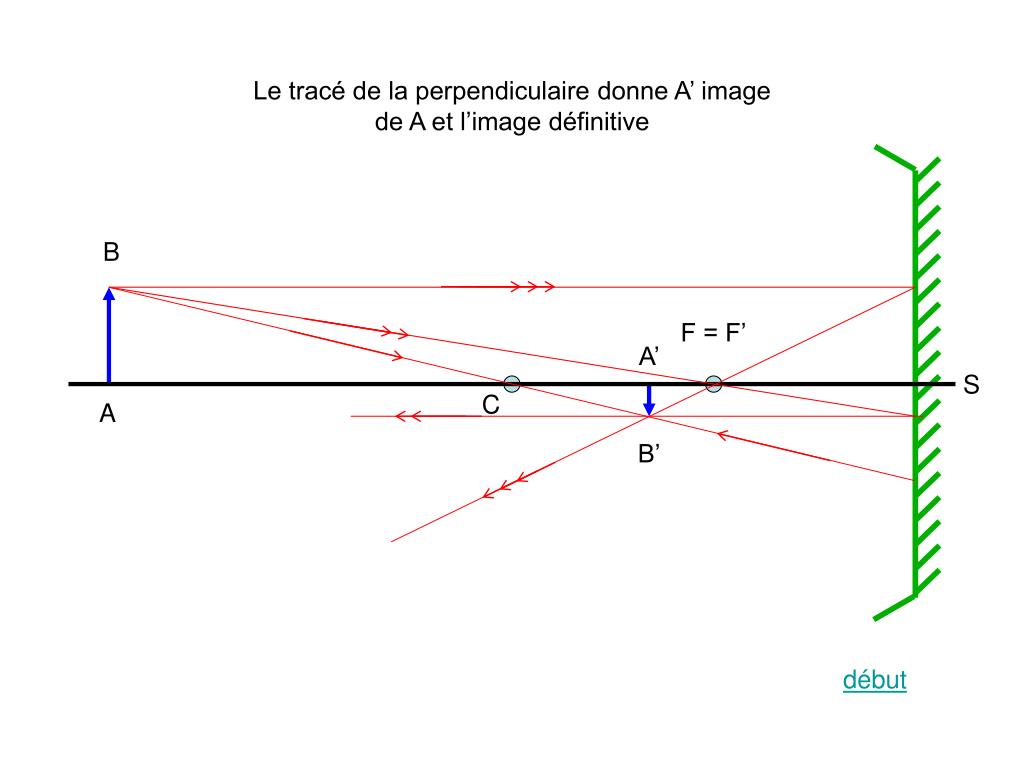

  8. B A Le tracé de la perpendiculaire donne A’ image de A et l’image définitive F = F’ A’ S C B’ début
