Архитектура сети Internet

1. Архитектура сети Internet

2. АДРЕСАЦИЯ В ИНТЕРНЕТЕ

3. Установкаи настройкасетевыхпротоколов Протокол – это набор правил и соглашений для передачи информации по сети. • Microsoft Windows XP Professional использует протокол TCP/IP для • авторизации; • работы файловых служб; • работы служб печати; • репликации информации между контроллерами домена • других сетевых функций Настройка IP-адреса IP-адрес Версия IPv4ВерсияIPv6 32-битовое 128- битовое двоичное число двоичное число IP-адрес – это уникальный идентификатор (адрес) устройства (обычно компьютера), подключённого к локальной сети или Интернету. ВерсияIPv6возникла по причине исчерпания адресного пространства (с помощью 32-разрядного можно адресовать 4 млрд. узлов, в новой версии – 3.4*1038IP-адресов).

4. IP – адрес (в стандарте IPv4) Чтобы в процессе обмена информацией компьютеры могли найти друг друга, в Интернете существует единая система адресации, основанная на использовании IP-адреса. Каждый компьютер, подключенный к Интернету,имеет свой уникальный 32-битный (в двоичной системе) IP-адрес. Общее количество различных IP-адресов составляет более 4 миллиардов: N = 232 = 4 294 967 296. 70% - США, Канада и европейские страны.

5. Система IP-адресации учитывает то, что Интернет является сетью сетей, а не объединением отдельных компьютеров. IP-адрес содержит адрес сети и адрес компьютера в данной сети. Для обеспечения максимальной гибкости в процессе распределения IP-адресов, в зависимости от количества компьютеров в сети, адреса разделяются на три класса: А, В, С. Первые биты адреса отводятся для идентификации класса, а остальные разделяются на адрес сети и адрес компьютера

6. Класс А0 Адрес сети (7 битов) Адрес компьютера (24 бита) Класс В10 Адрес сети (14 битов) Адрес компьютера (16 битов) Класс С1 10 Адрес сети (21 бит) Адрес компьютера (8 битов) IP-адресация в сетях различных классов Например: Адрес сетикласса Аимеет только7 битов для адреса сети и 24 бита для адреса компьютера,то есть: 27 = 128 сетей 224 = 16 777 216 компьютеров в сети.

7. В десятичной записи IP-адрес состоит из 4 чисел, разделенных точками, каждое из которых лежит в диапазоне от О до 255. Например: IP-адрес сервера компании МТУ- Интел записывается как 195.34.32.11. По первому числу IP-адреса компьютера можно определить его принадлежность к сети того или иного класса: • адреса класса А — число от 0 до 127; • адреса класса В — число от 128 до 191; • адреса класса С — число от 192 до 223. Так, сервер компании МТУ-Интел относится к сети класса С, адрес которой 195, а адрес компьютера в сети 34.32.11.

8. Классы IP-адресов ИМКН УрФУ

9. ПРИМЕР: • IP-адрес состоит из двух частей: • номера сети • номера узла Какая часть IP-адреса есть номер сети, а какая – номер узла, - определяется маской подсети – 32-разрядным значением, позволяющим выделить в IP-адресе номер сети и номер узла. Например, в двоичном представлении маска может выглядеть так: 11111111 11111111 00000000 00000000, что соответствует в десятичной записи 255.255.0.0. Рассмотрим IP-адрес 172.20.16.200 с маской подсети 255.255.0.0 и выделим из него адрес сети и адрес узла. Представим оба адреса в двоичной системе счисления и выполним побитовую операцию конъюнкции по отношению к IP-адресу и маске подсети:

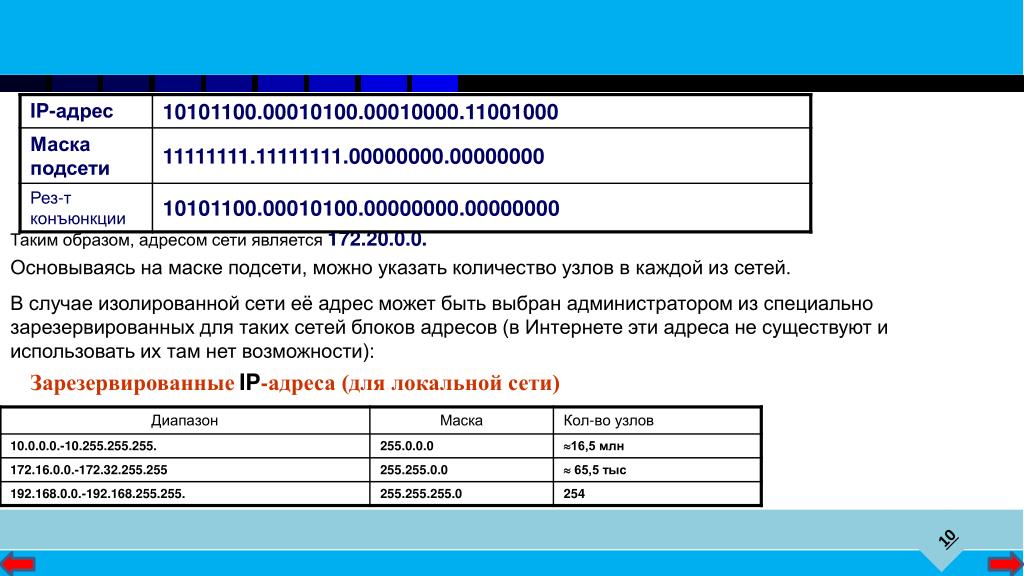

10. Таким образом, адресом сети является 172.20.0.0. Основываясь на маске подсети, можно указать количество узлов в каждой из сетей. В случае изолированной сети её адрес может быть выбран администратором из специально зарезервированных для таких сетей блоков адресов (в Интернете эти адреса не существуют и использовать их там нет возможности): ЗарезервированныеIP-адреса (для локальной сети)

11. Примеры заданий из ЕГЭ Укажите, какие значения из представленных в таблице не могут быть маской подсети. Запишите последовательно их номера, например, 134 Решение: Ответ:2

12. Маска подсети • Маска подсети показывает, где в IP-адресе номер сети, а где хоста • Структура маски: • Единицы в позициях, задающих номер сети • Нули в позициях, задающих номер хоста • Способ получения номера сети: • Побитовое И маски и IP-адреса ИМКН УрФУ

13. Маска подсети • Пример вычисления адреса сети • IP-адрес: 213.180.193.3 • Расчет в двоичном представлении • Результат: 213.180.0.0 IP: 11010101.10110100.11000001.00000011 AND Mask: 11111111.11111111.00000000.00000000 Net: 11010101.10110100.00000000.00000000 ИМКН УрФУ

14. Представление маски подсети • Десятичное представление: • IP-адрес: 213.180.193.3 • Маска подсети: 255.255.255.0 • Адрес сети: 213.180.193.0 • В виде префикса: • 213.180.193.3 / 24 • Адрес сети: 213.180.193.0 • Оба представления эквивалентны ИМКН УрФУ

15. Маска подсети • Может ли маска подсети быть такой: • 255.255.255.128 • 11111111.11111111.11111111.10000000 • Может ли маска подсети быть такой: • 255.255.160.0 • 11111111.11111111.10100000.00000000 ИМКН УрФУ

16. Специальные IP-адреса • В номере хоста нельзя использовать только битовые 0 или 1 • Битовые 0 в номере хоста: • Адрес сети: 213.180.0.0 • Битовые 1 в номере хоста: • Широковещательный адрес: 213.180.255.255 • Договоренность (не обязательная): • Хост с номером 1 – маршрутизатор по умолчанию (шлюз): 213.180.0.1 ИМКН УрФУ

17. Распределение IP-адресов • IP – адреса должны быть уникальны во всем мире • Адреса распределяются специальной организацией – ICANN (Internet Corporation for Assigned Names and Numbers) • Организации получают блоки IP-адресов и могут использовать по своему усмотрению ИМКН УрФУ

18. Приватные адреса • Зарезервированные диапазоны адресов: • 10.0.0.0 – 10.255.255.255 / 8 • 172.16.0.0 – 172.31.255.255 / 12 • 192.168.0.0 – 192.168.255.255 / 16 • Не маршрутизируются в Интернет • Могут использоваться внутри организации без обращения в ICANN • Подключение к Internet с использованием технологии NAT (Network Address Translation) ИМКН УрФУ

19. Специальные IP-адреса • 0.0.0.0 – текущий хост (сеть) • 255.255.255.255 – все хосты в текущей сети • 127.0.0.0 – обратная петля (loopback) • Сеть для тестирования • Данные не передаются в сеть, а приходят обратно • 127.0.0.1 – localhost (текущий компьютер) ИМКН УрФУ

20. Подсети • Организация, получив блок адресов в ICANN, может разбить его на части: • Интернет провайдер – выделение сетей для клиентов • Предприятие – сети отделов • Разбиение осуществляется с использованием масок подсетей ИМКН УрФУ

21. Подсети В Интернет 128.1.0.0 / 16 Университет 128.1.0.0 / 17 128.1.128.0 / 17 Кампус Кампус Факультет Факультет Факультет Факультет 128.1.0.0 / 18 128.1.64.0 / 18 128.1.128.0 / 18 128.1.128.192 / 18 ИМКН УрФУ

22. Упражнения Укажите, какое число не может быть использовано в IP адресе: • 155, 271, 1, 205 • 231, 0, 217, 282 • 256, 10,2, 0. Сколько различных адресов может быть закодировано с помощью IP адреса? А) 4 000 000 Б)4*230 В)1024000 Г)231 Ответ: 271 Ответ: 282 Ответ: 256 Ответ: Б

23. 9. Что из перечисленного ниже является правильным IР-адресом? А) 2.2.2.2 Б) 22.22.22.22.22 В) 192.168.257.24 Г) все правильные 10. Что из перечисленного ниже является неправильным IР-адресом? А) 224.0.0.2 Б) 11.12.22.32 B) 172.16.24.264 Г) все правильные 11. Что из перечисленного ниже является неправильным IР-адресом? A) 169,0,12,2 Б) 1.12.23.34 B) 172.16.124.24 Г) все правильные Ответ: А Ответ: В Ответ: А

24. Ответ: ГБВА 203.133.133.64

25. 134.72 35. 1.2 Ответ: ГБВА 201.235.134.72

26. 84.1 7.2 47 102. Ответ: БГАВ 102.84.17.247

27. Система доменных имен DNS – Domain Name System • Классификационная схема, которая группирует узлы Интернет по разным категориям (доменам). • Основа распределенной базы данных, которая позволяет находить узлы Интернет. • Домен – главная структурная единица Интернета, область пространства иерархических имен сети Интернет, которая обозначается уникальным доменным именем, обслуживается набором серверов доменных имен (DNS). • DNS классифицирует узлы по типу или стране: образовательные учреждения, бизнес, государственные органы, страны.

28. Доменное имя • Доменное имя - это основа для имени сайта или адреса электронной почты. • Чтобы имя сайта в интернете имело вид www.my-domain-name.ru, нужно зарегистрировать это доменное имя. Используя зарегистрированное доменное имя, можно создать сайт в любой момент в будущем. • В адресе электронной почты имя домена указано после символа @.

29. Доменное имя lyceum1.ssu.runnet.ru домен четвертого уровня домен третьего уровня домен второго уровня домен первого уровня

30. База данных DNSи IP-адреса • Базы данных DNS хранят перекрестные ссылки между именами узлов и IP-адресами. • Базы данных DNS являются иерархическими и распределенными.

31. База данных DNSи IP-адреса Записная книжка Позвонить Васе Пупкину… Соответствие имени и номера телефона DNS-сервер Зайти на сайт www.yandex.ru Соответствие доменного имени и IP-адреса

32. Как Вы думаете, сколько доменов первого уровня существует? • Шесть. • Столько, сколько стран. • Столько, сколько необходимо. Аргументируйте свой ответ…

33. Домены верхнего уровня

34. Сеть доменов верхнего уровня общего пользования

35. Домены общего пользования

36. Домены специального назначения

37. Особые домены общего пользования

38. Спонсируемые домены ограниченного пользования

39. Домены верхнего уровня • Найдите сайты, принадлежащие каждому из перечисленных доменов. • Каким способом Вы это сделали?

40. ca – Канада cn – Китай de – Германия fi – Финляндия fr – Франция il – Израиль it – Италия jr– Япония pl – Польша ru – Россия se – Швеция uk – Англия us – США za – ЮАР Географические домены. Примеры

41. Что нужно для получения собственного сайта в сети? • Месторасположение сайта – сервер • Контент (содержание, дизайн, структура) сайта • Доменное имя «Банка» Сервер – IP-адрес «Этикетка» Доменное имя «Варенье» Сайт

42. Регистрация доменного имени в зоне RU • Для получения услуг по регистрации доменного имени второго уровня необходимо заключение договора. • Для этого: • заполните анкету для заключения договора (заполнив ее, вы получите номер анкеты, который после поступления от вас денег будет номером вашего договора с RU-CENTER); • заказать услуги; • внести предварительную оплату услуг (со ссылкой на номер анкеты с RU-CENTER)

43. Рекомендации по выбору доменного имени • полное доменное имя оканчивается символами .ru; • предшествующая им часть доменного имени должна содержать от 2 до 63 символов, начинаться и заканчиваться буквой латинского алфавита или цифрой, промежуточными символами могут быть буквы латинского алфавита, цифры или дефис; • доменное имя не может содержать дефисы одновременно в 3-й и 4-й позициях; • в качестве доменного имени не могут использоваться слова, противоречащие общественным интересам, принципам гуманности и морали.

44. Рекомендации по выбору доменного имени • Имя собственное (для персонального пользователя): http://www.potter.com/ - сайт Гарри Поттера • Имя корпоративное: сайт коммерческой фирмы - http://nokia.com/ • Имя сокращенное: Саратовский государственный университет - http://www.sgu.ru/

45. Рекомендации по выбору доменного имени • Найдите по пять примеров доменных имен на каждый принцип: имя собственное, имя корпоративное, имя сокращенное. • Есть ли имена, выпадающие из этого правила?

46. Вопросы и ответы
