Presentation Transcript

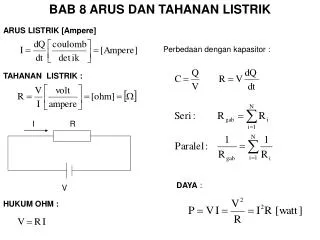

  1. BAB 8 ARUS DAN TAHANAN LISTRIK I R V ARUS LISTRIK [Ampere] Perbedaan dengan kapasitor : TAHANAN LISTRIK : DAYA : HUKUM OHM :

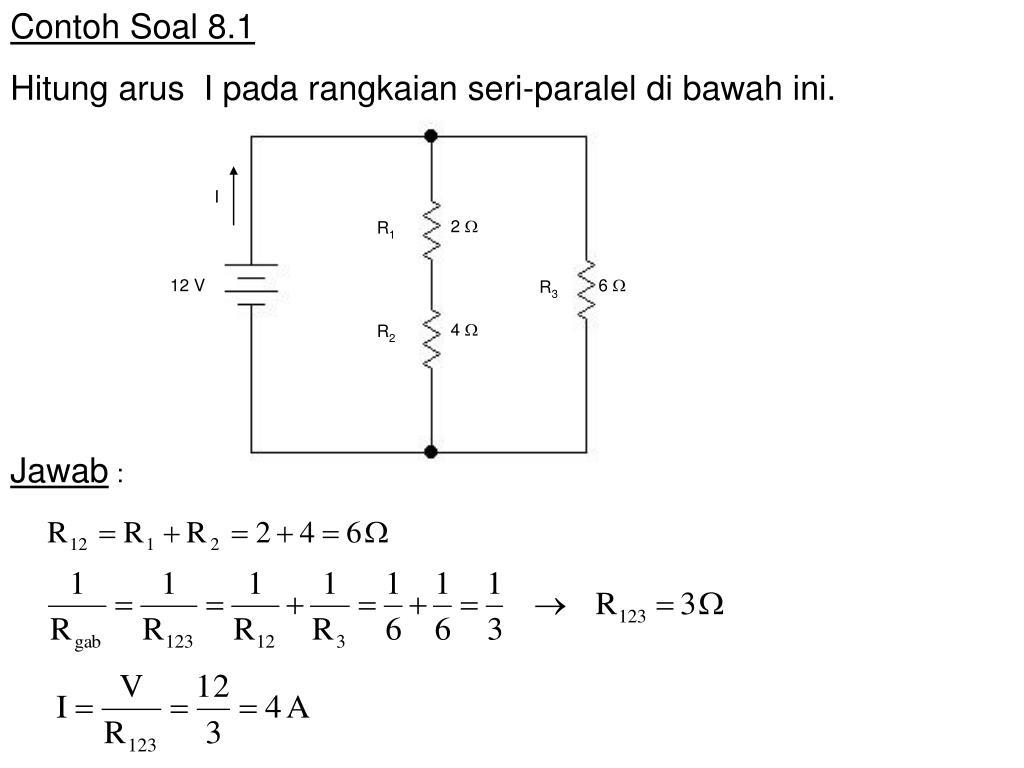

  2. I 2  R1 Contoh Soal 8.1 Hitung arus I pada rangkaian seri-paralel di bawah ini. 12 V 6  R3 4  R2 Jawab :

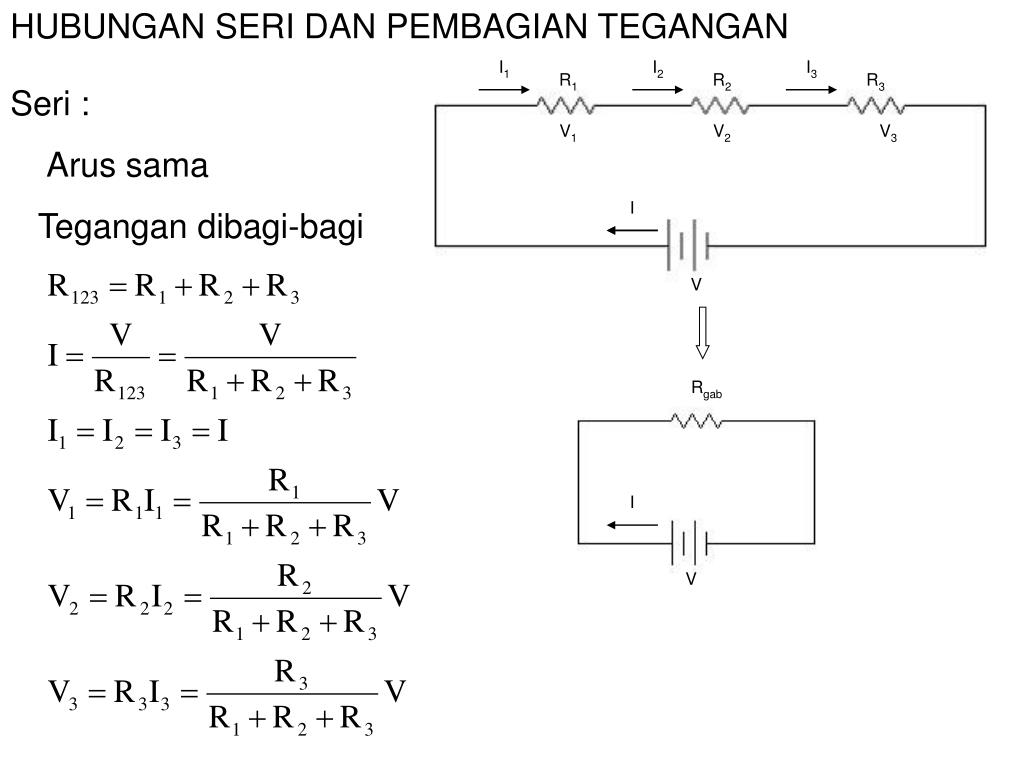

  3. HUBUNGAN SERI DAN PEMBAGIAN TEGANGAN R1 R2 R3 V1 V2 V3 V Rgab I1 I2 I3 I I V Seri : Arus sama Tegangan dibagi-bagi

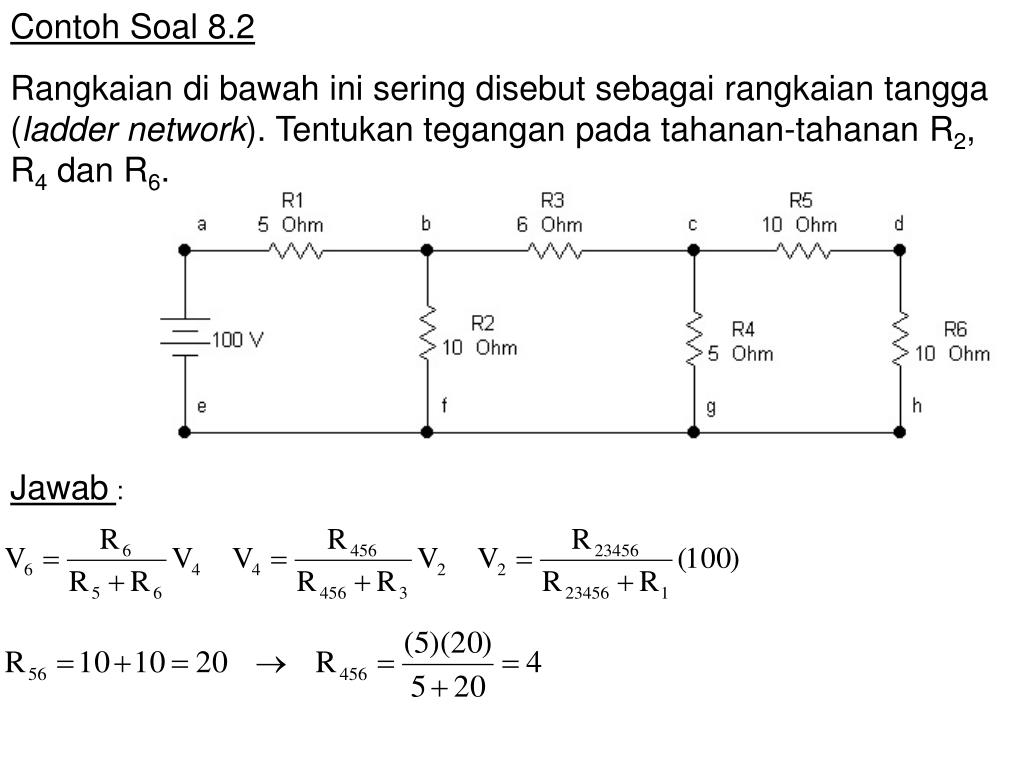

  4. Contoh Soal 8.2 Rangkaian di bawah ini sering disebut sebagai rangkaian tangga (ladder network). Tentukan tegangan pada tahanan-tahanan R2, R4 dan R6. Jawab:

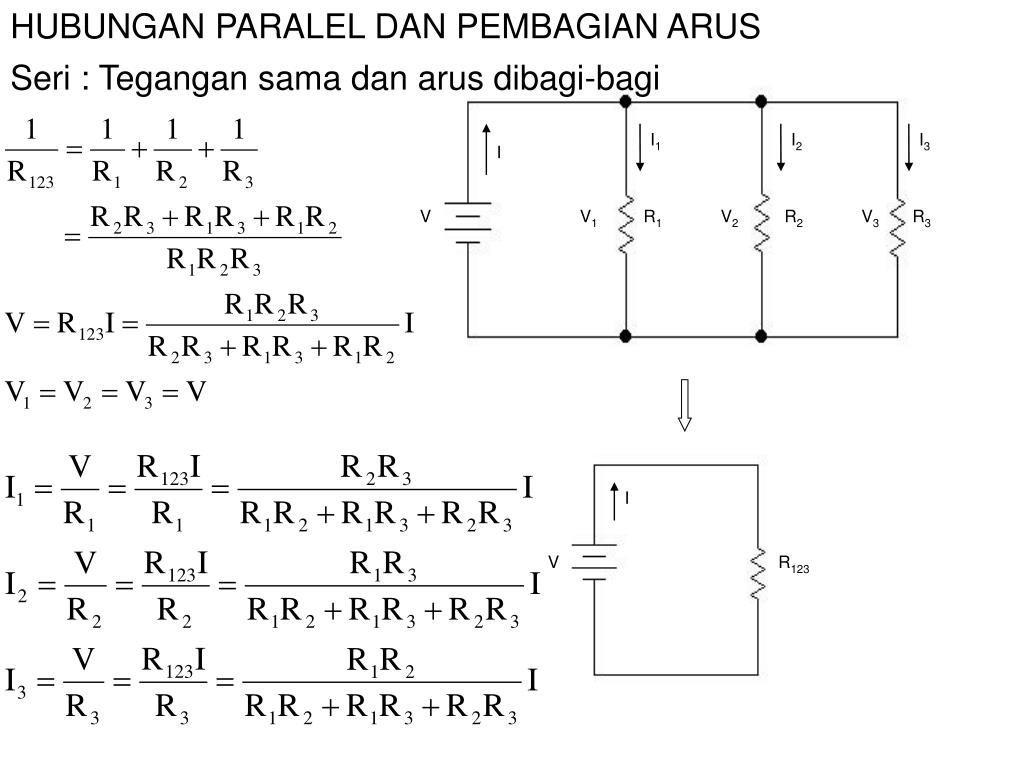

  5. HUBUNGAN PARALEL DAN PEMBAGIAN ARUS I V V1 R1 V2 R2 V3 R3 I I3 I1 I2 V R123 Seri : Tegangan sama dan arus dibagi-bagi

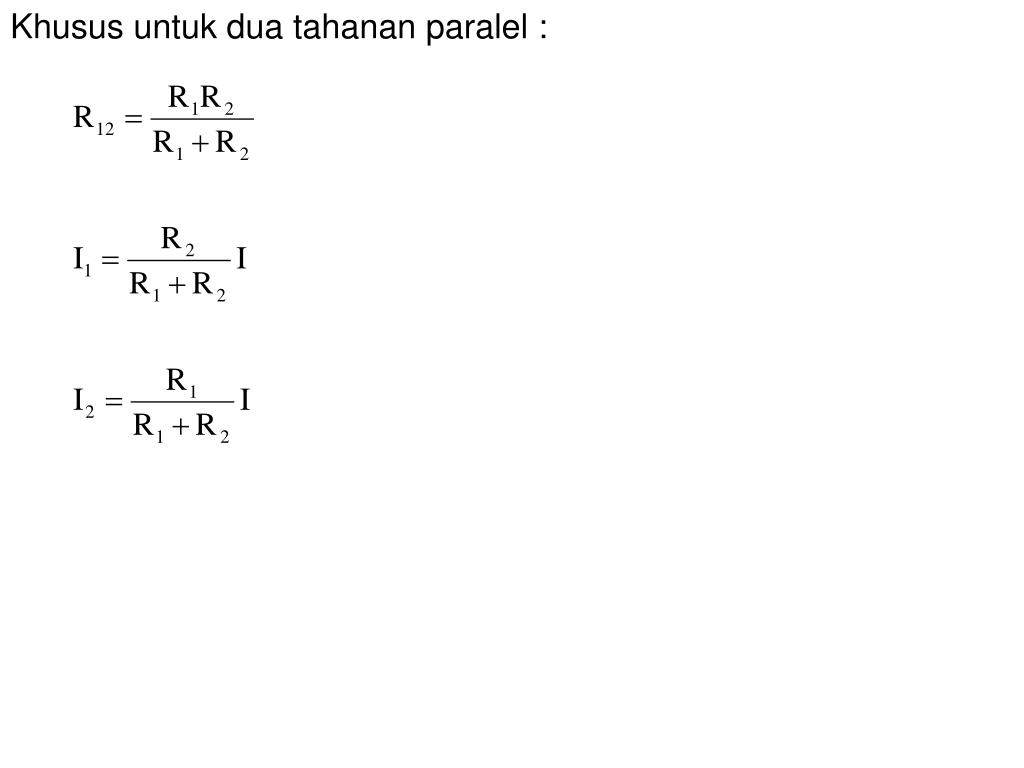

  6. Khusus untuk dua tahanan paralel :

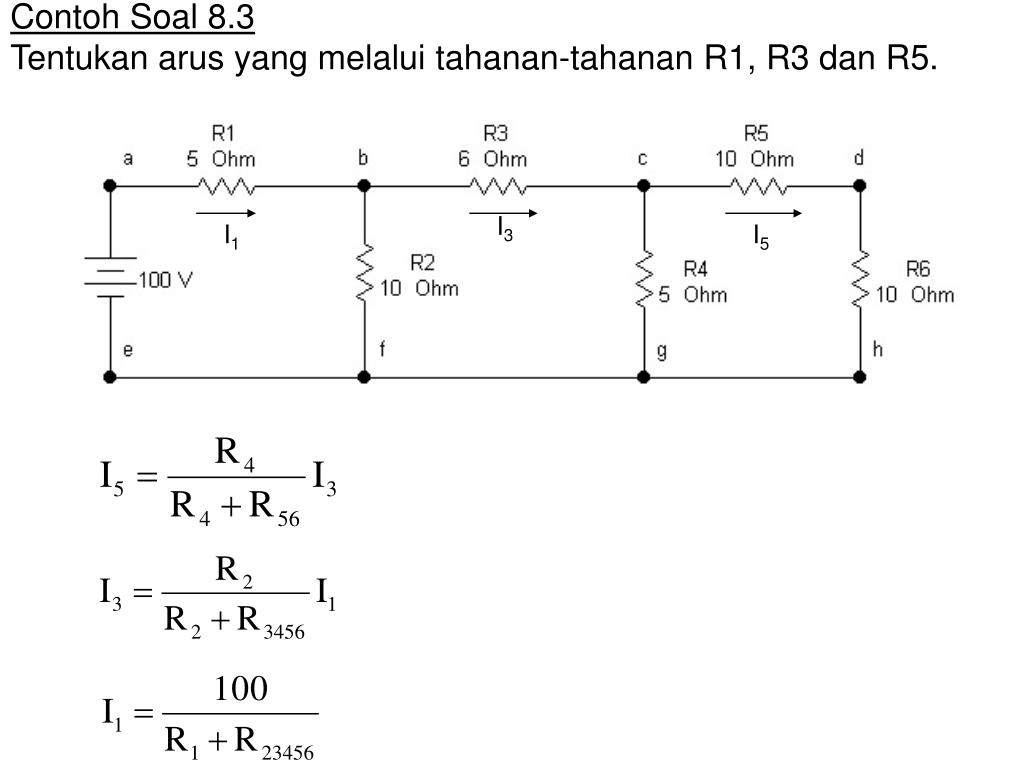

  7. Contoh Soal 8.3 Tentukan arus yang melalui tahanan-tahanan R1, R3 dan R5. I3 I1 I5

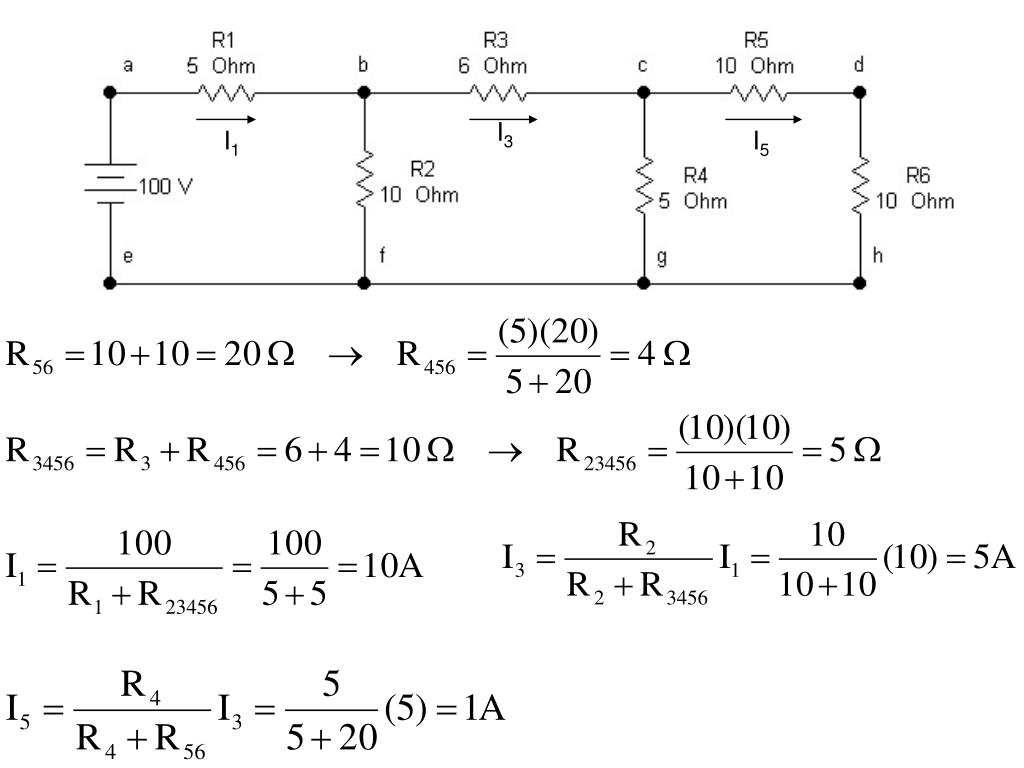

  8. I3 I1 I5

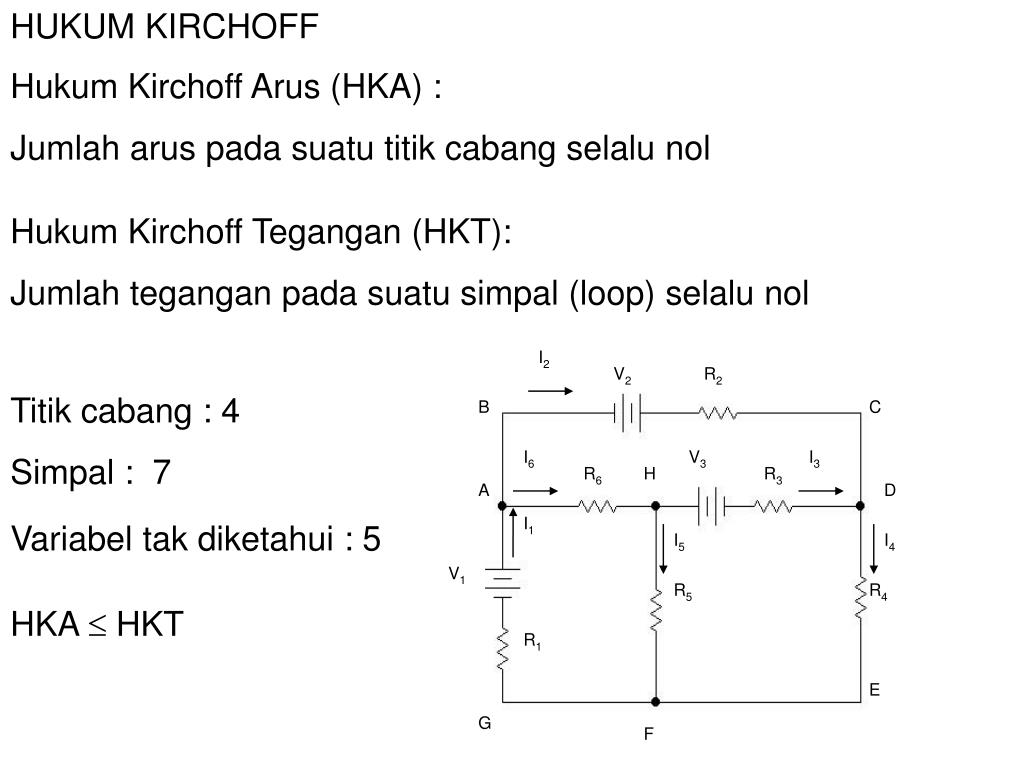

  9. HUKUM KIRCHOFF F I2 V2 R2 B C I6 V3 I3 R6 H R3 A D I1 I5 I4 V1 R5 R4 R1 E G Hukum Kirchoff Arus (HKA) : Jumlah arus pada suatu titik cabang selalu nol Hukum Kirchoff Tegangan (HKT): Jumlah tegangan pada suatu simpal (loop) selalu nol Titik cabang : 4 Simpal : 7 Variabel tak diketahui : 5 HKA  HKT

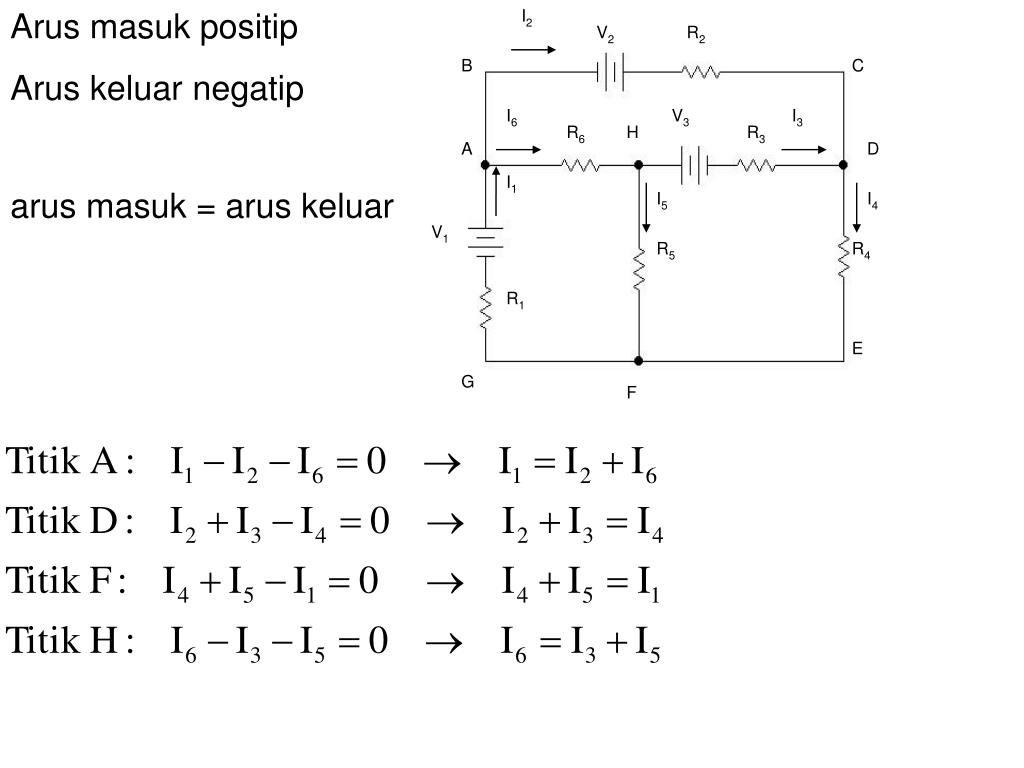

  10. Arus masuk positip Arus keluar negatip F I2 V2 R2 B C I6 V3 I3 R6 H R3 A D I1 I5 I4 V1 R5 R4 R1 E G arus masuk = arus keluar

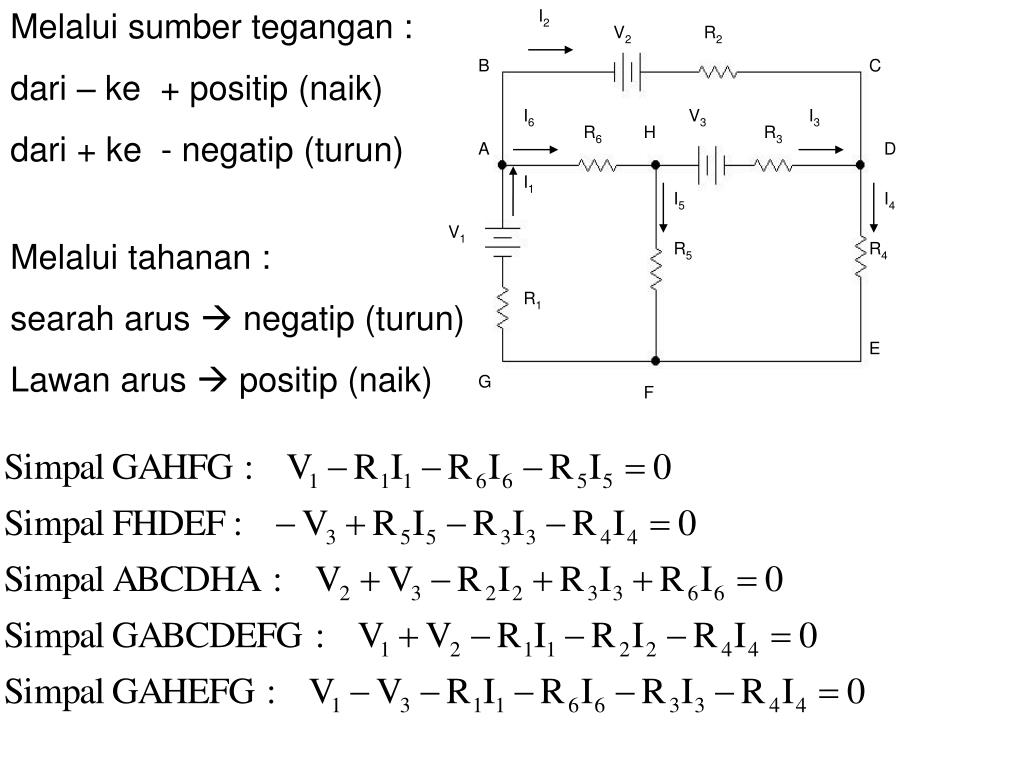

  11. Melalui sumber tegangan : dari – ke + positip (naik) dari + ke - negatip (turun) F I2 V2 R2 B C I6 V3 I3 R6 H R3 A D I1 I5 I4 V1 R5 R4 R1 E G Melalui tahanan : searah arus  negatip (turun) Lawan arus  positip (naik)

  12. Contoh Soal 8.4 Hitung arus I2 pada rangkaian di bawah ini dengan menggunakan hukum Kirchoff I2 Jawab : Pilih arah arus sembarang, bila ternyata negatip berarti arah sebenarnya adalah kebalikannya A I3 I1 HKT : B HKA :

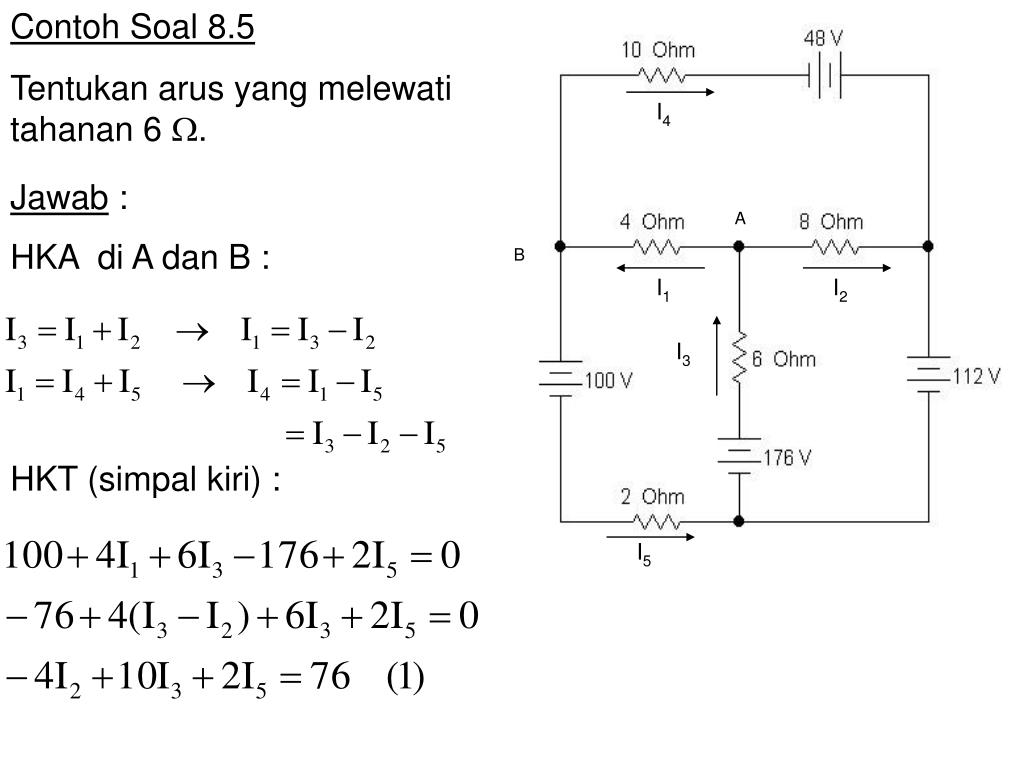

  13. Contoh Soal 8.5 Tentukan arus yang melewati tahanan 6 . I4 Jawab : A B HKA di A dan B : I1 I2 I3 HKT (simpal kiri) : I5

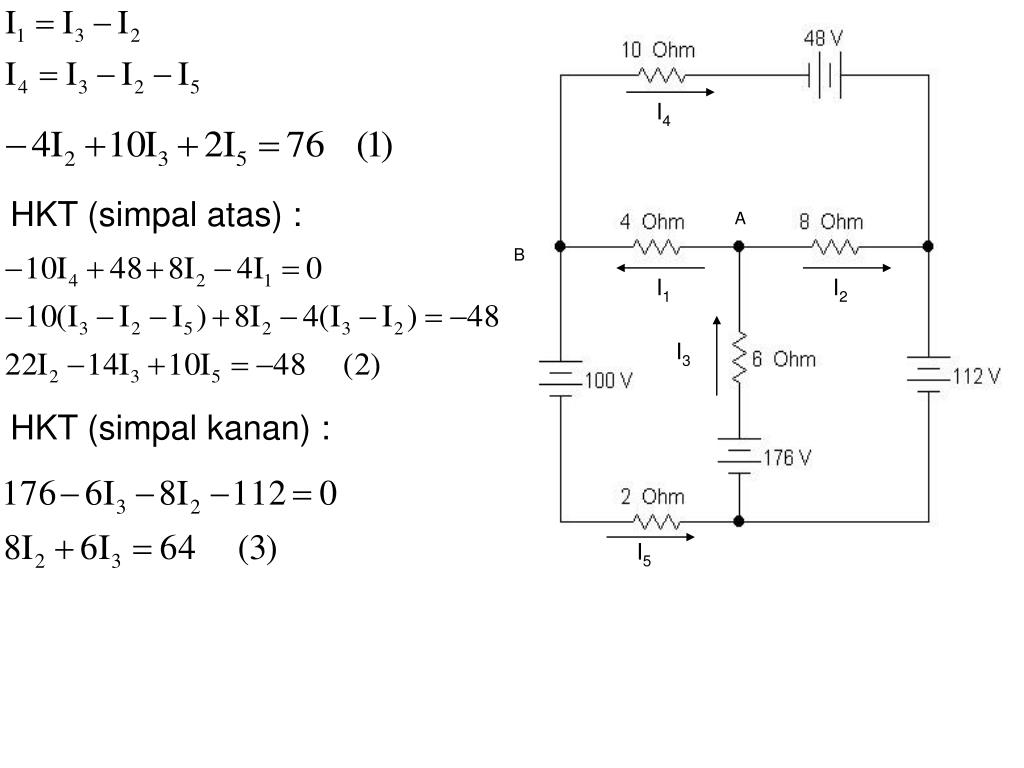

  14. I4 HKT (simpal atas) : A B I1 I2 I3 HKT (simpal kanan) : I5
