  1. Stadi Ampificatori a Singolo BJT

  2. Sommario • Emettitore Comune • Base Comune • Collettore Comune • Emettitore Comune Doppio Carico • Caratteristiche Statiche • Funzioni di Rete

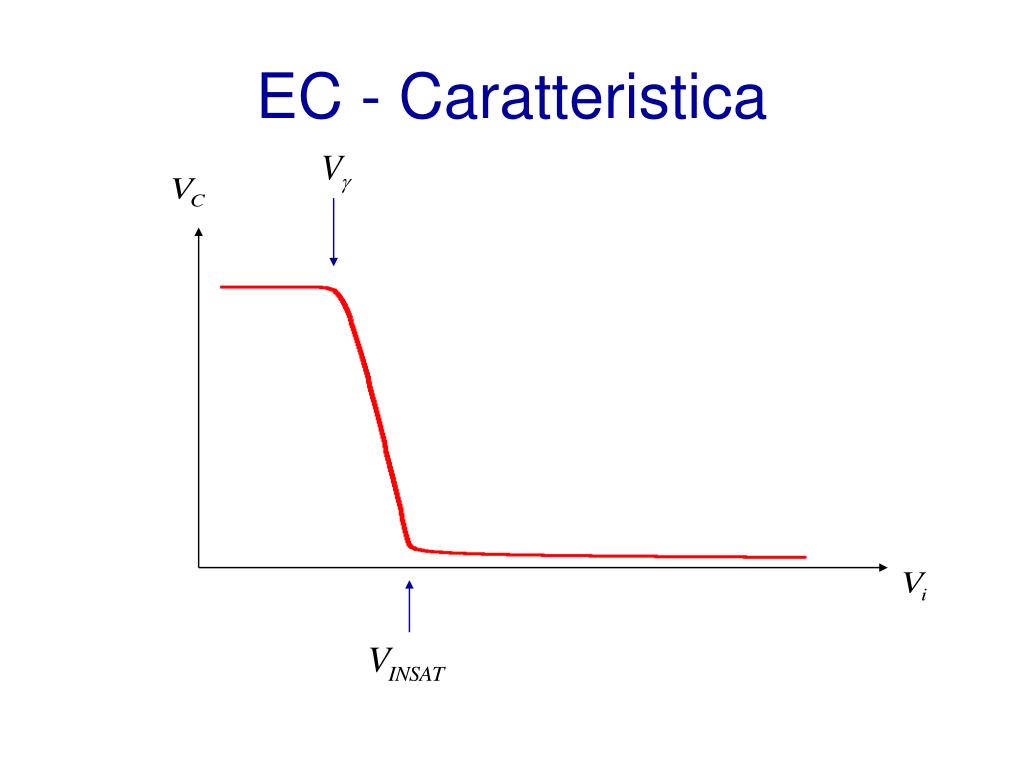

  3. +Vcc Rc Ic Vo Vi Ib G EC - Caratteristica KVL EM Saturazione: quanto vale la tensione di ingresso?

  4. EC - Caratteristica

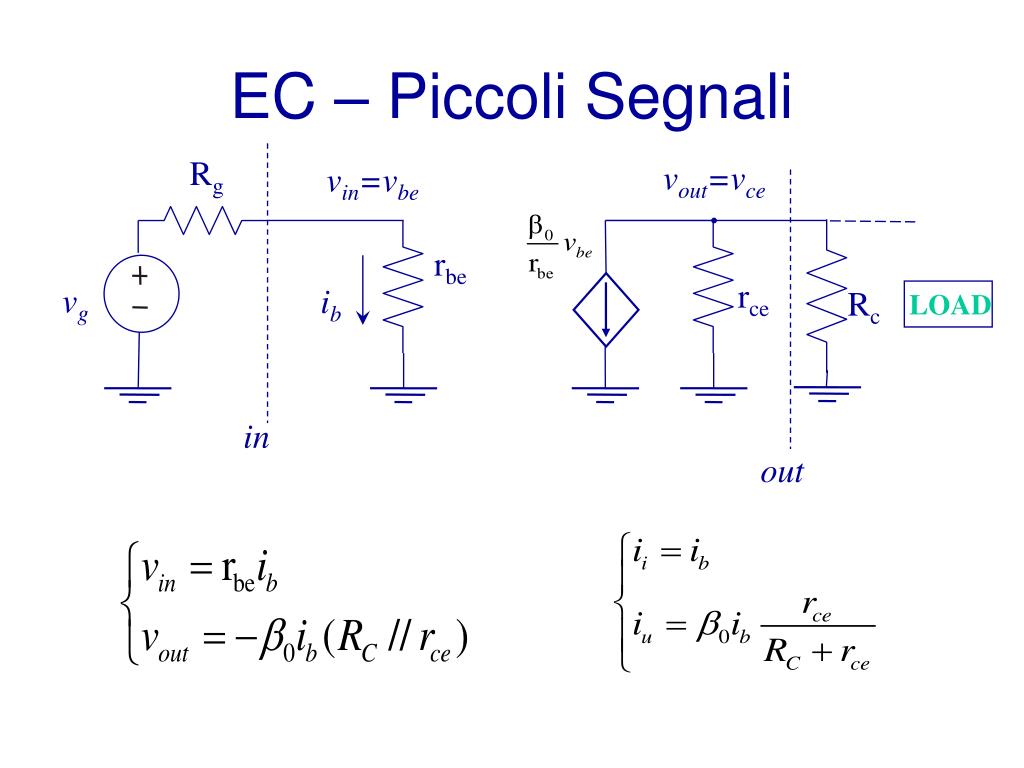

  5. EC – Piccoli Segnali Rg vout=vce vin=vbe rbe rce vg ib LOAD Rc in out

  6. EC - Piccoli Segnali Rg vout=vce vin=vbe rbe rce vg ib LOAD Rc in out

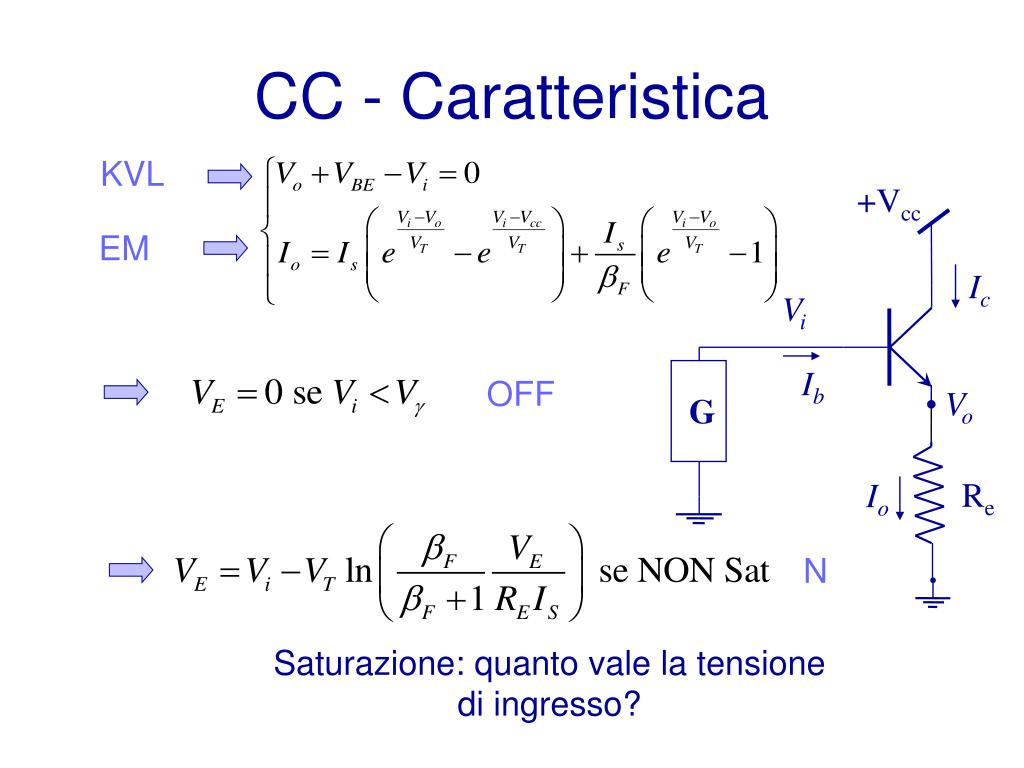

  7. +Vcc Ic Vi Ib Vo G Re CC - Caratteristica KVL EM OFF Io N Saturazione: quanto vale la tensione di ingresso?

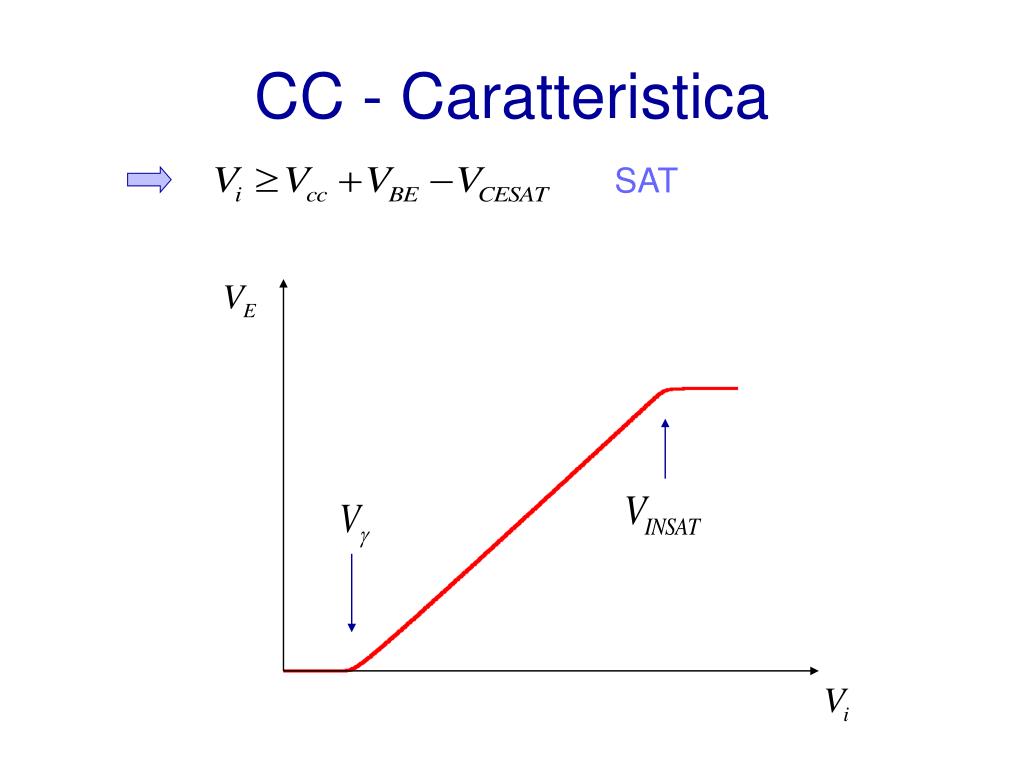

  8. CC - Caratteristica SAT

  9. vi vo ib LOAD vg b0ib rce RE out CC – Piccoli Segnali Rg rbe io

  10. vi vo ib LOAD vg b0ib rce RE out CC – Piccoli Segnali Rg rbe iout

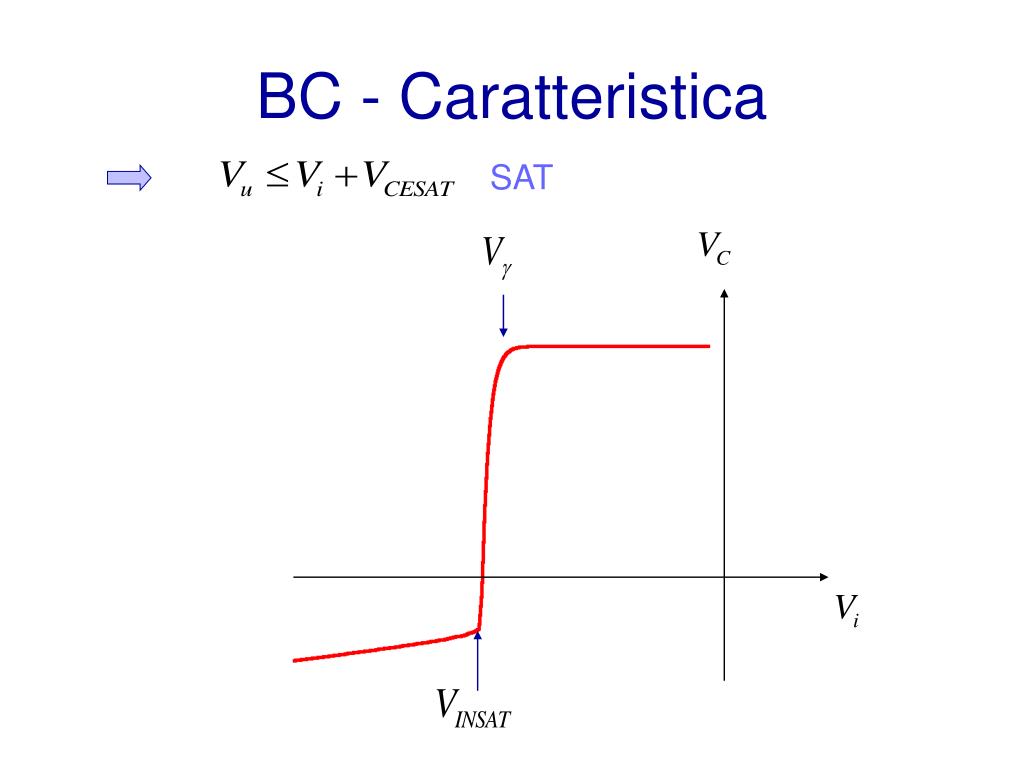

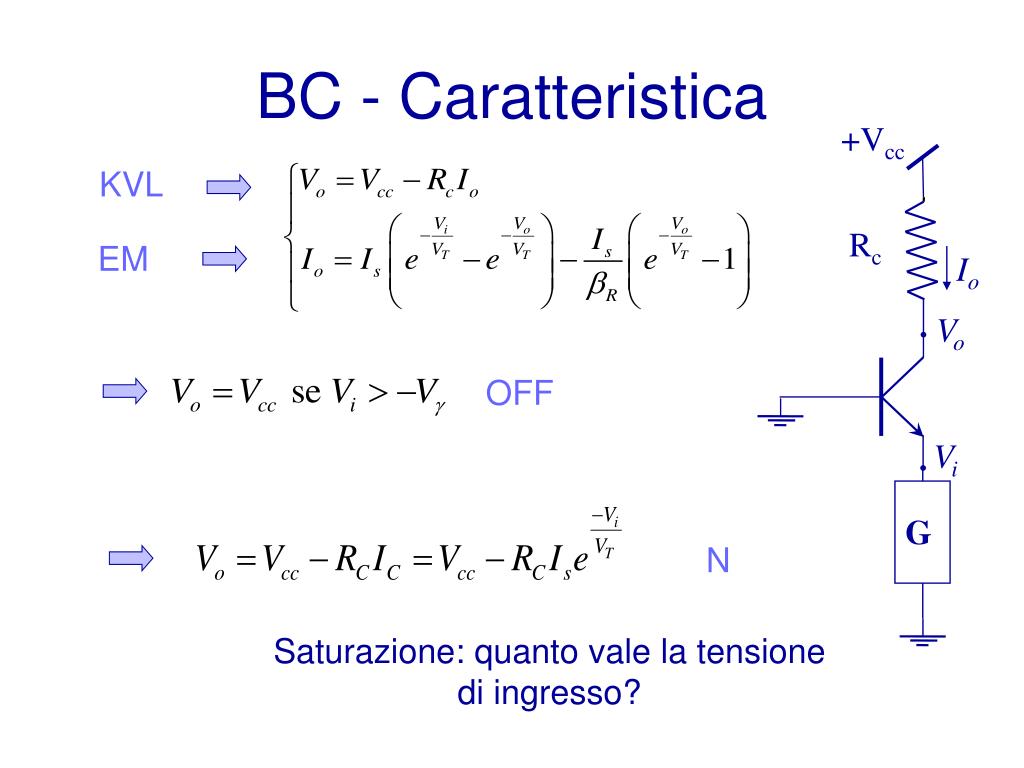

  11. +Vcc Rc Io Vo G BC - Caratteristica KVL EM OFF Vi N Saturazione: quanto vale la tensione di ingresso?

  12. BC - Caratteristica SAT

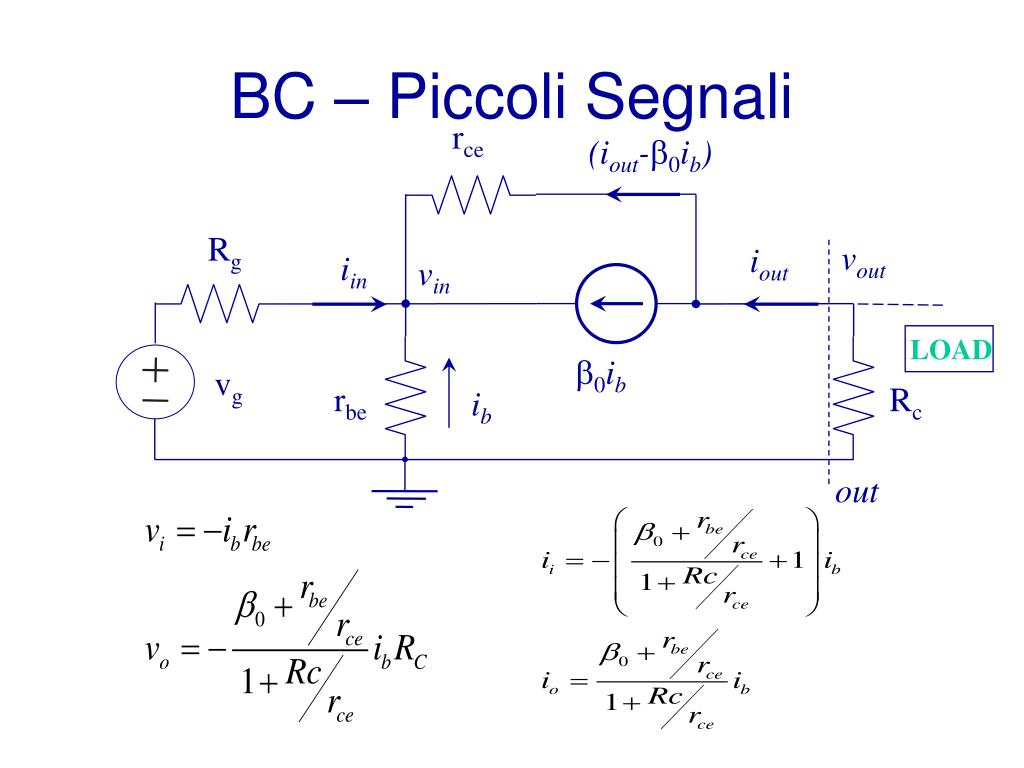

  13. BC – Piccoli Segnali rce (iout-b0ib) Rg vout iout iin vin LOAD b0ib vg rbe Rc ib out

  14. BC – Piccoli Segnali rce Trasc. Early (iout-b0ib) Rg vout iout iin vin LOAD b0ib vg rbe Rc ib out

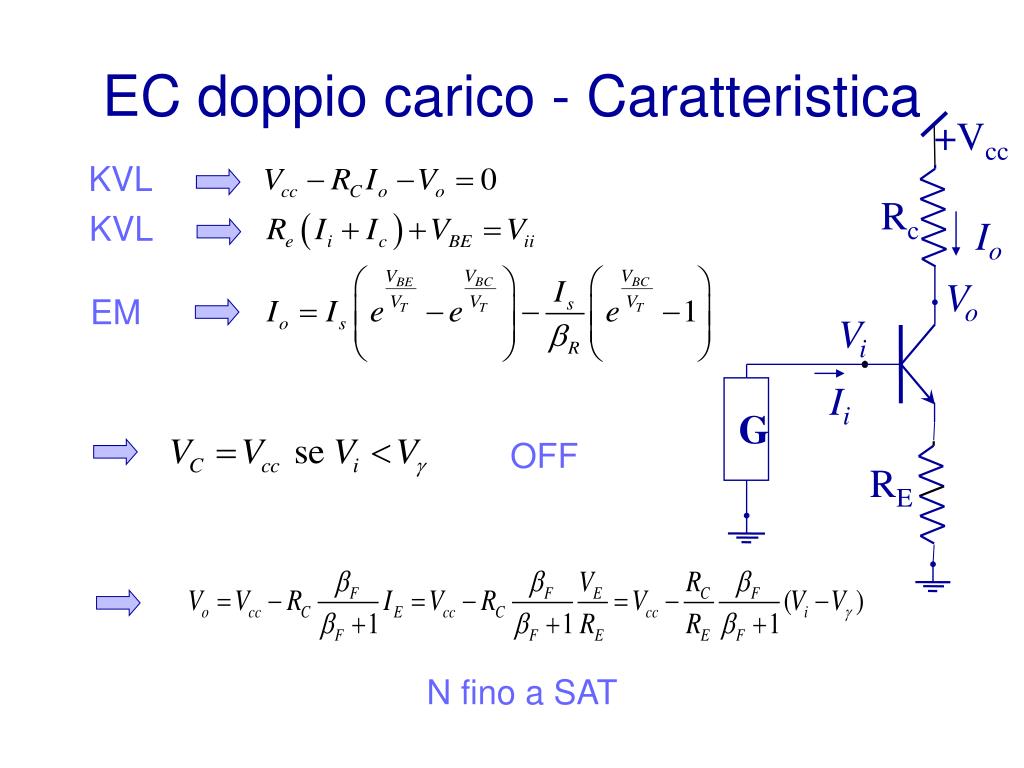

  15. +Vcc Rc Io Vo Vi Ii G RE EC doppio carico - Caratteristica KVL KVL EM OFF N fino a SAT

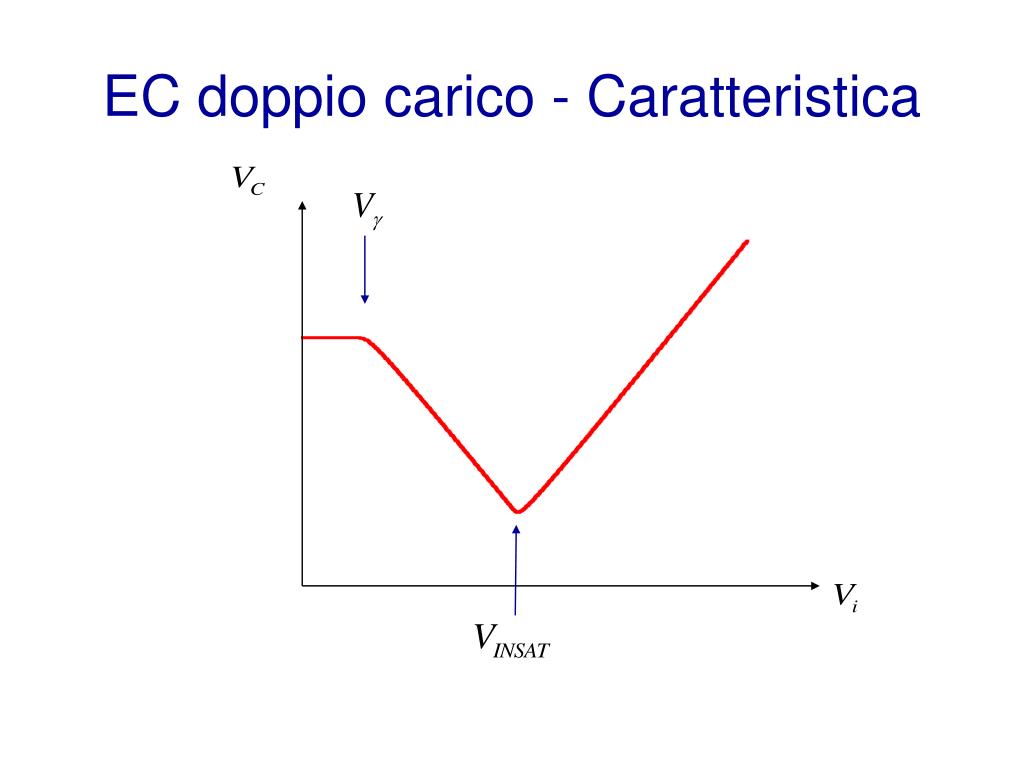

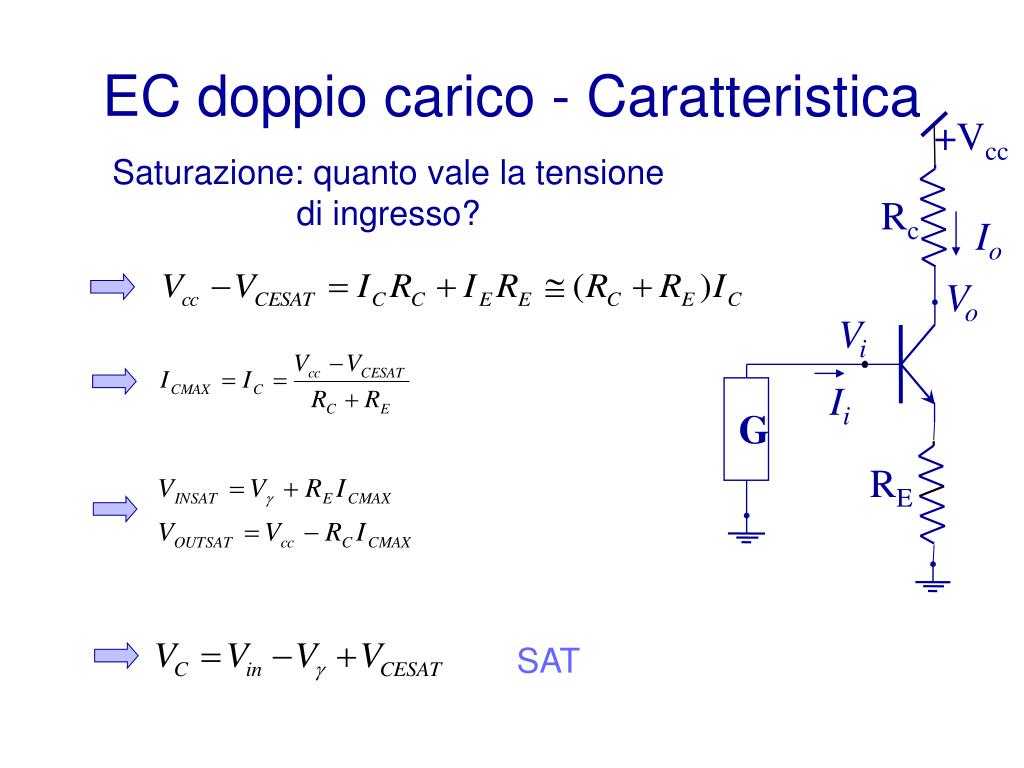

  16. +Vcc Rc Io Vo Vi Ii G RE EC doppio carico - Caratteristica Saturazione: quanto vale la tensione di ingresso? SAT

  17. EC doppio carico - Caratteristica

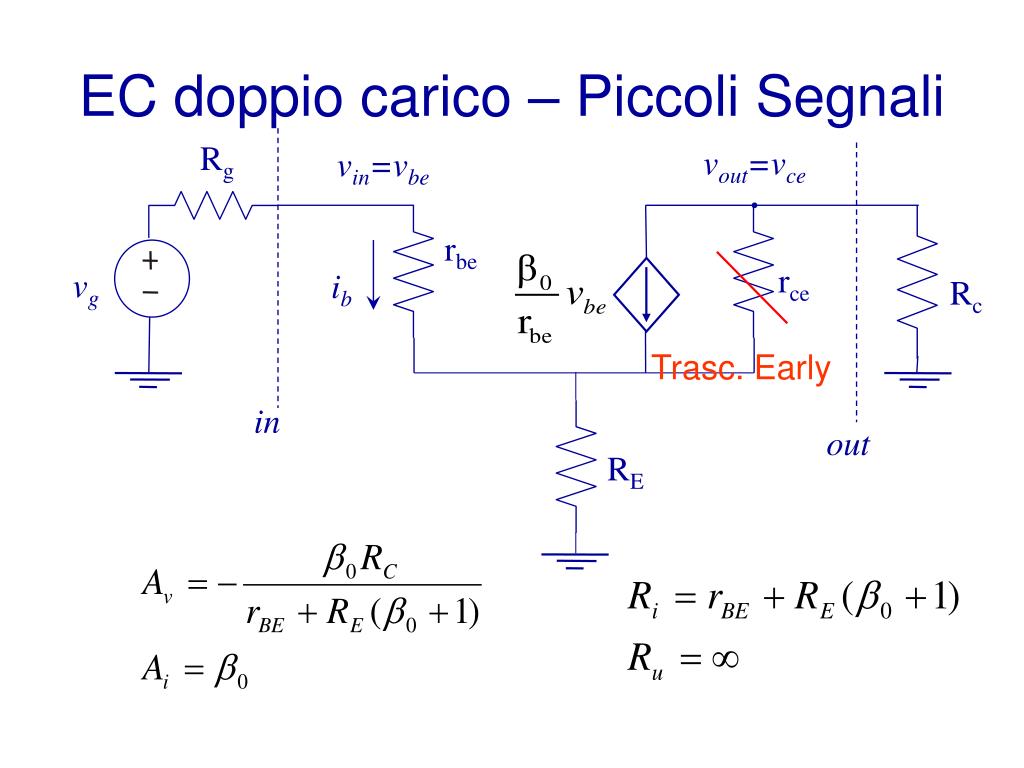

  18. Rg vout=vce vin=vbe rbe rce vg ib Rc in out RE EC doppio carico – Piccoli Segnali Trasc. Early

  19. Rg vout=vce vin=vbe rbe rce vg ib Rc in out RE EC doppio carico – Piccoli Segnali Trasc. Early
