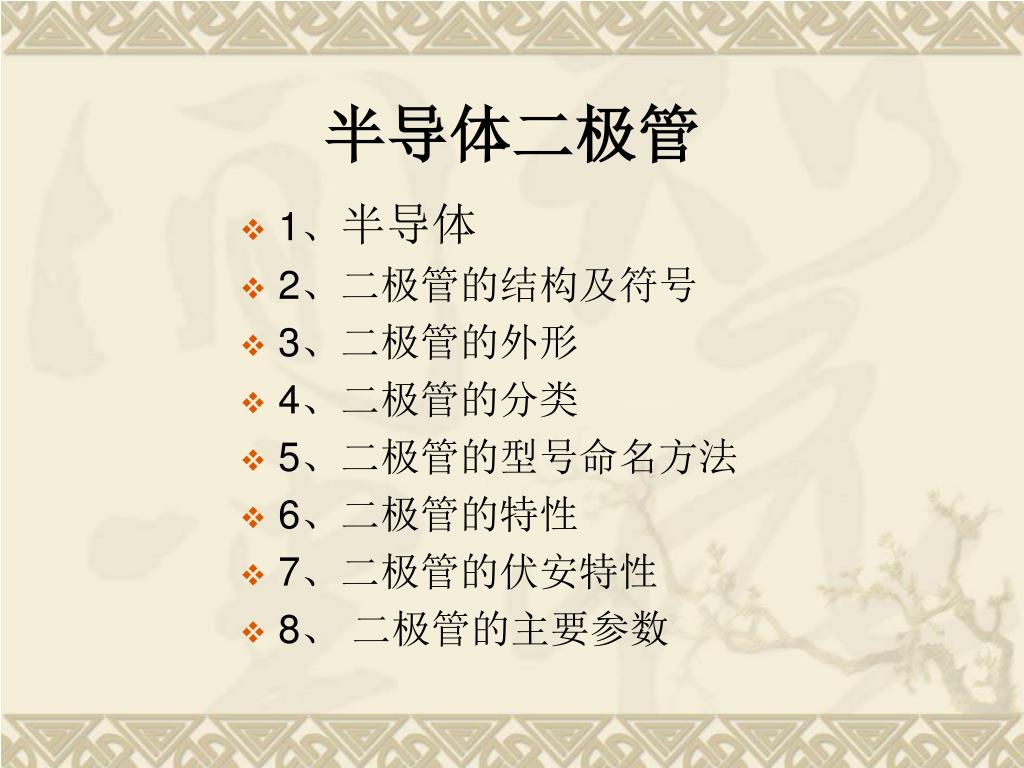

  1. 半导体二极管 • 1、半导体 • 2、二极管的结构及符号 • 3、二极管的外形 • 4、二极管的分类 • 5、二极管的型号命名方法 • 6、二极管的特性 • 7、二极管的伏安特性 • 8、 二极管的主要参数

  2. 半导体二极管 • 1、半导体:导电能力介于导体和绝缘 体之间,具有掺杂性、热敏性和光敏性,有P型半导体和N型半导体。 PN结:将N型和P型半导体紧密地结合在一起,则在两种半导体交界处会出现特殊薄层,叫做PN结。

  3. P N PN结 PN结的特性: PN结两端加正向电压(PN结的P区与电 源的正极连接,N区与电源的负极连接,如图 1)时, 电路中有电流。加反向电压( PN结 的P区与电源的负极连接, PN结的N区与电

  4. P N 源的正极连接,如图2)时,电路中几乎无电流。这种特性称为PN结的单向导电性。 图1

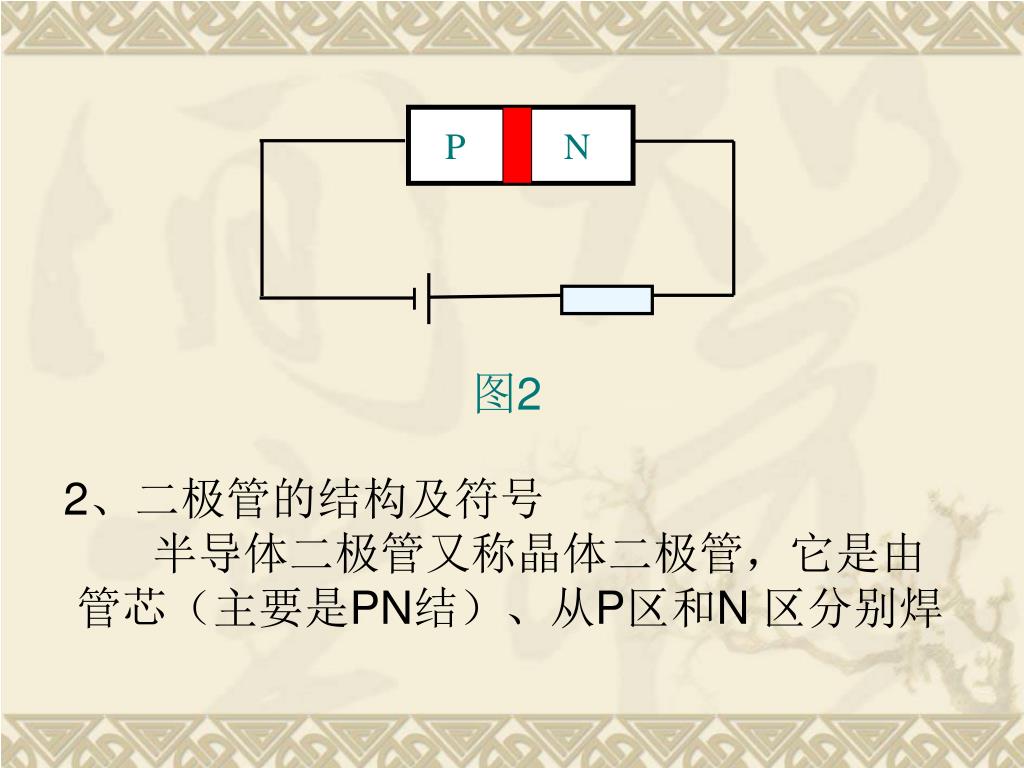

  5. P N 图2 2、二极管的结构及符号 半导体二极管又称晶体二极管,它是由 管芯(主要是PN结)、从P区和N 区分别焊

  6. A 正极 K 负极 • 出的两根金属线——正、负极以及将它们 • 封装起来的外壳组成。符号如下: 3、二极管的外形(实物展示) 4、二极管的分类: 按半导体材料的不同分为:硅管和锗管。

  7. 按PN结面积分:点接触型(电流小,高 频应用)、面接触型 (电流大,用于整流)。 按用途分;①整流二极管:把交流电变 成直流电的二极管。 ②稳压二极管:利用反向击 穿特性进行稳压的二极管。 ③发光二极管:电能转变成光 能的二极管。

  8. ④光电二极管:将光信号转变为电 信号的二极管。 ⑤变容二极管:能改变PN结电容量的 二极管。

  9. 按外壳封装材料可分为:玻璃壳二极管、塑料封装二极管、金属封装二极管、大功率螺栓状金属壳二极管、微型二极管、片状二极管。按外壳封装材料可分为:玻璃壳二极管、塑料封装二极管、金属封装二极管、大功率螺栓状金属壳二极管、微型二极管、片状二极管。

  10. 5、二极管的型号命名方法:国产二极管的 型号命名由五部分组成: 第一部分用数字“2”表示二极管, 第二部分用字母表示材料, 第三部分用字母表示类型, 第四部分用数字表示序号, 第五部分用字母表示规格。

  11. 2 * * * * 规格(字母) 序号(用数字表示) 类型(字母表示) 材料(用字母表示) 二极管

  12. 二极管型号的意义

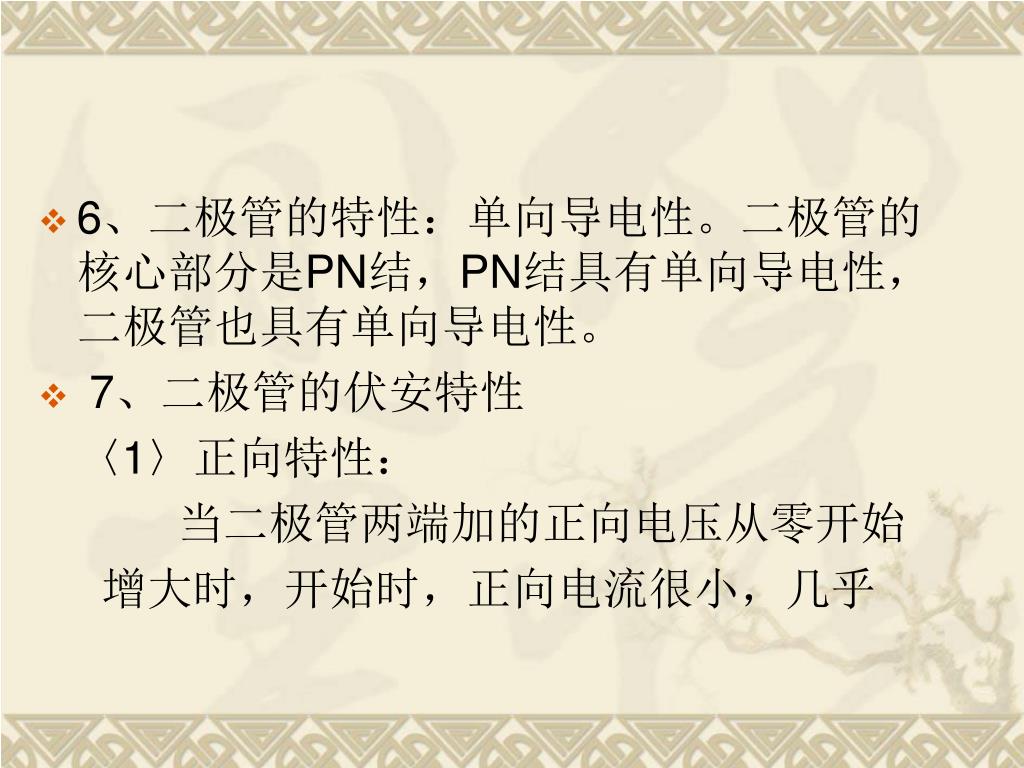

  13. 6、二极管的特性:单向导电性。二极管的核心部分是PN结,PN结具有单向导电性,二极管也具有单向导电性。6、二极管的特性:单向导电性。二极管的核心部分是PN结,PN结具有单向导电性,二极管也具有单向导电性。 • 7、二极管的伏安特性 〈1〉正向特性: 当二极管两端加的正向电压从零开始 增大时,开始时,正向电流很小,几乎

  14. 为零。二极管呈现很大的电阻,如OA段,通 常把这个范围称为死区,相应的电压成为死 区电压。 硅管的死区电压约为0.5V左右(锗 管约为0.1V-0.2V)。外加电压超过死区电压以后,正向电流开始出现,直到等于导通电

  15. 压,正向电流迅速增加,这时二极管处 于正向导通状态。如图中BC段,硅管的 导通电压约为0.6V-0.7V,常取0.7V(锗 管死导通电压约为0.2V-0.3V,常取 0.3V)。

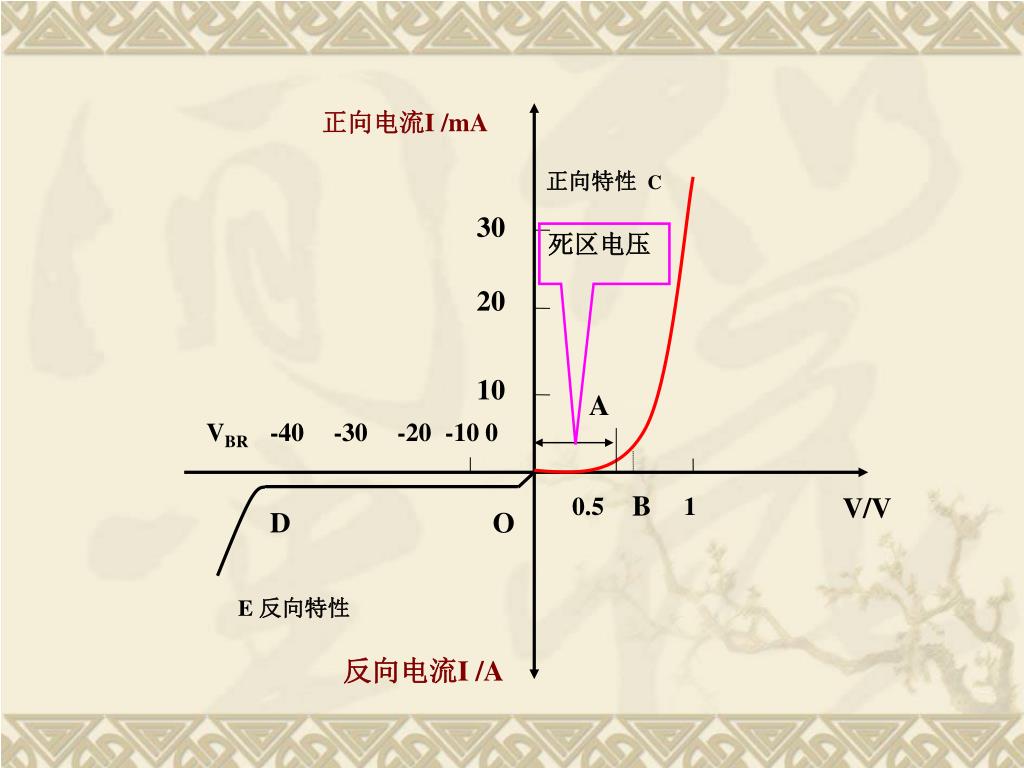

  16. 正向电流I /mA 正向特性C 30 死区电压 20 10 A VBR -40 -30 -20 -10 0 B 0.5 1 V/V D O E 反向特性 反向电流I /A

  17. 〈2〉反向特性: 当给二极管加反向电压时,形成的反向电 流很小的,而且在很大的范围内基本不随反 向电压的变化而变化,故称为反向饱和电 流,如OD段。若反向电压不断增大,当大到 一定数值时,反向电流会突然增大,如DE段。 这种现象称为反向击穿,相应的电压称为反

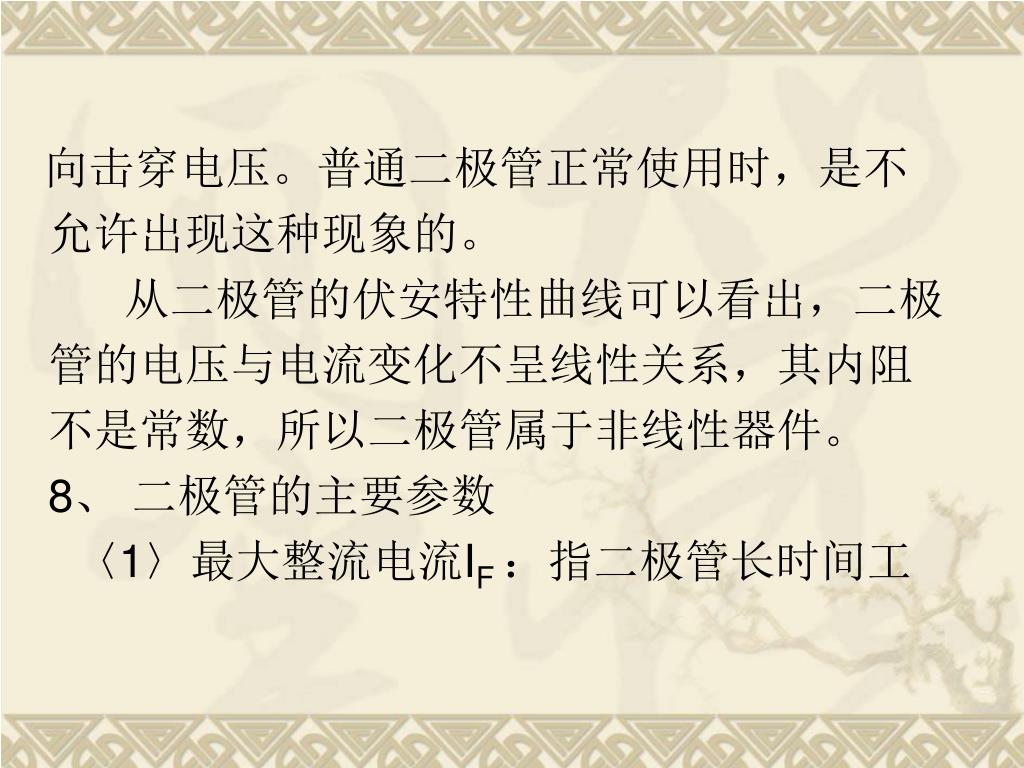

  18. 向击穿电压。普通二极管正常使用时,是不 允许出现这种现象的。 从二极管的伏安特性曲线可以看出,二极 管的电压与电流变化不呈线性关系,其内阻 不是常数,所以二极管属于非线性器件。 8、 二极管的主要参数 〈1〉最大整流电流IF :指二极管长时间工

  19. 作时允许通过的最大直流电流。使用二极管 时,应注意流过二极管的正向最大电流不能 大于这个数值(它是二极管极限参数),否 则可能损坏二极管。 〈2〉最高反向工作电压VBR:指二极管正 常使用时所允许加的最高反向电压。使用中

  20. 如果超过此值,二极管有将被击穿的危险。 最高反向工作电压一般可取到反向击穿电压的一半。 作业: 请思考:二极管是怎样命名的?具有什么样的特性?有那些主要参数?
