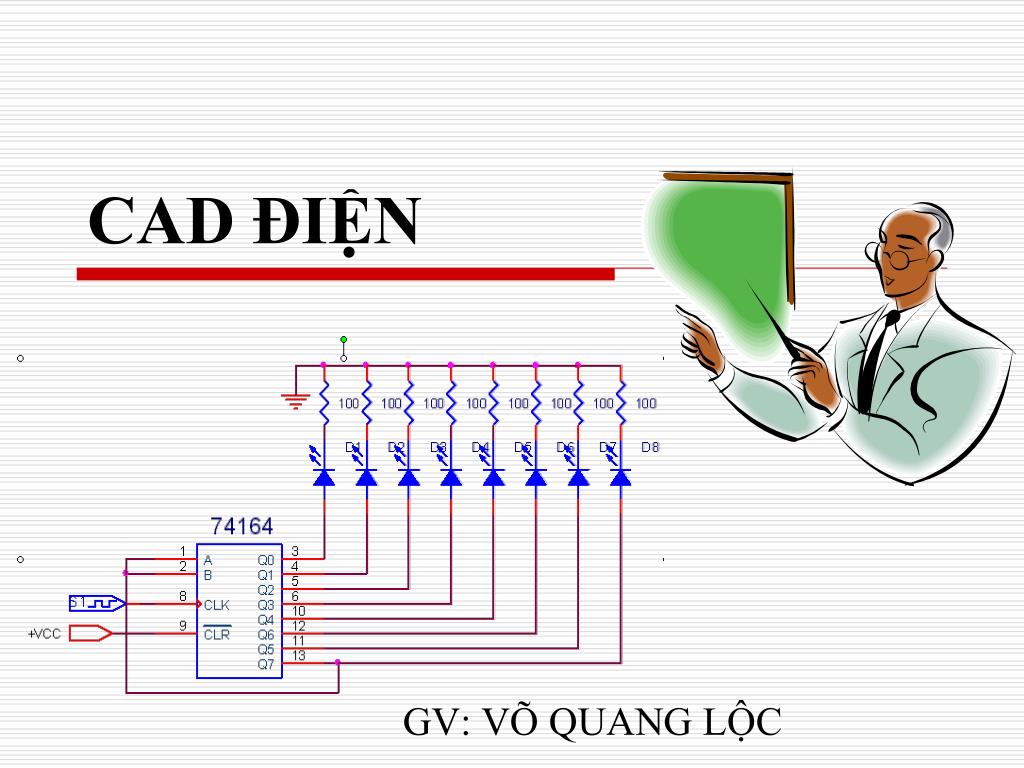

  1. CAD ĐIỆN GV: VÕ QUANG LỘC

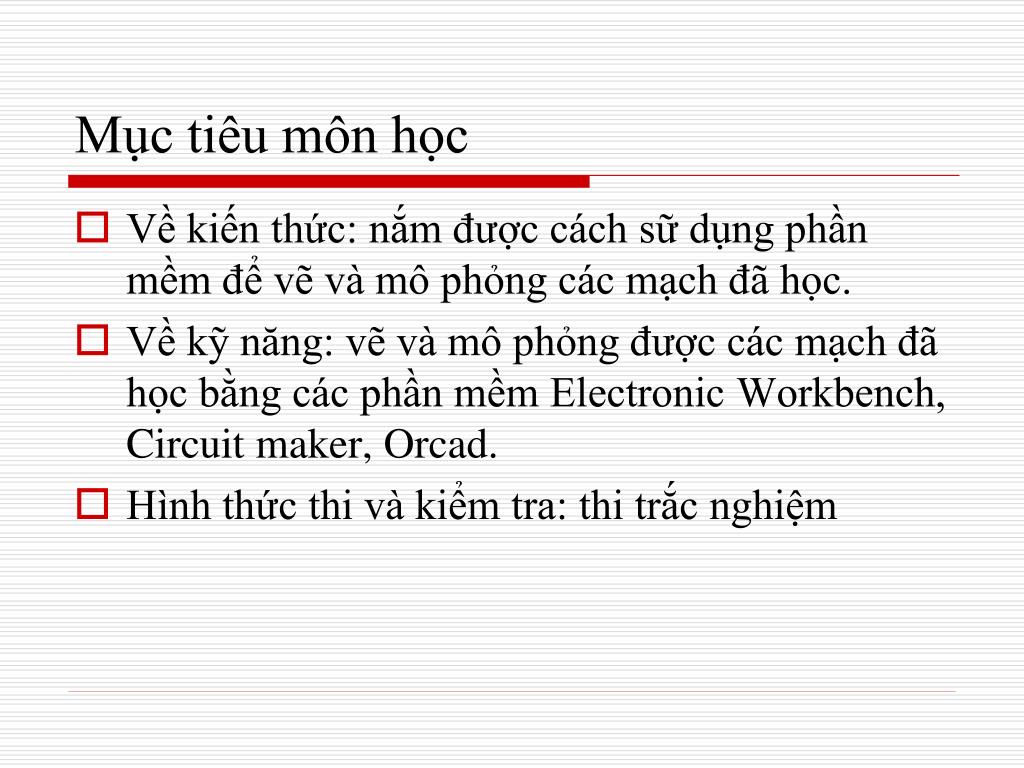

  2. Mục tiêu môn học • Về kiến thức: nắm được cách sữ dụng phần mềm để vẽ và mô phỏng các mạch đã học. • Về kỹ năng: vẽ và mô phỏng được các mạch đã học bằng các phần mềm Electronic Workbench, Circuit maker, Orcad. • Hình thức thi và kiểm tra: thi trắc nghiệm

  3. CAD ĐIỆN NỘI DUNG: Chương 1. Electronic Workbench 5.12 – EWB Chương 2. Circuit Maker 6 Pro Chương 3. OrCAD 9.2 Chương 4. Đọc Thêm - Proteus Professional 7.5 SP3 - Phần mềm vẽ mạch nguyên lý Microsoft Visio

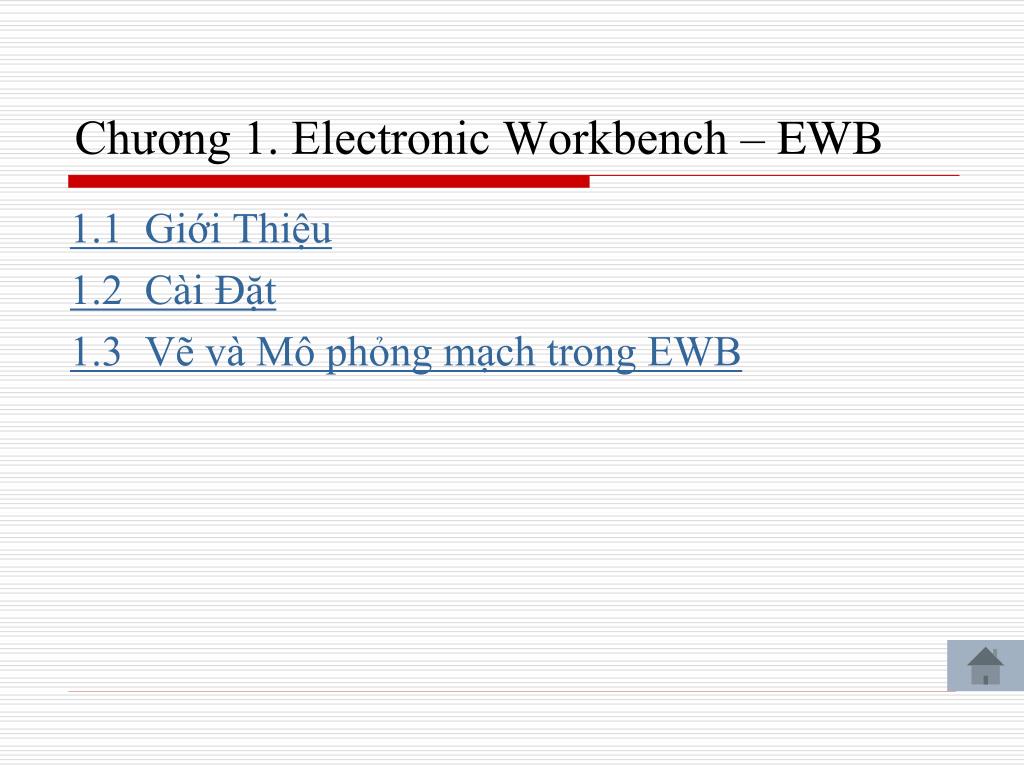

  4. Chương 1. Electronic Workbench – EWB 1.1 Giới Thiệu 1.2 Cài Đặt 1.3 Vẽ và Mô phỏng mạch trong EWB

  5. 1.1 Giới Thiệu • Electronic Workbench là phần mềm mô phỏng mạch điện. • Là phần mềm trợ giúp thiết kế các mạch số và mạch tương tự, cho phép ta thiết kế, mô phỏng với nhiều nguồn tín hiệu: nguồn sóng sin, xung…Và nhiều thiết bị mô phỏng như Oscilloscope, VOM…

  6. 1.2 Cài Đặt Các bước cài đặt Electronic Workbench 5.12: B1: Double click vào biểu tượng “My Computer” trên màn hình desktop và chọn đến thư mục chứa phần mềm cài đặt ELECTRONIC WORKBENCH 5.12 B2: Double click vào file setup.exe B3: Màn hình Welcome xuất hiện nhấn next B4: Cửa sổ Installation Directory xuất hiện nhấn next B5: Cửa sổ Select shortcut folder hiện ra nhấn next -> finish B6: Hộp thoại Finished xuất hiện ta nhấn finish để hoàn tất quá trình cài đặt.

  7. 1.3 Vẽ và Mô phỏng mạch trong EWB 1.3.1 Giới thiệu các thanh công cụ

  8. 1.3.1 Giới thiệu các thanh công cụ • Thanh Menu và Thanh Công cụ • Menu File: • New (Ctrl + N) : Mở cửa sổ thiết kế mới chưa được đặt tên (Untitled). • Open (Ctrl + O) : Mở một tập tin EWB sẵn có, trong môi trường Windows chương trình chỉ mở những tập tin có phần mở rộng là: *.CA*, * .Cd*, và *.Ewb

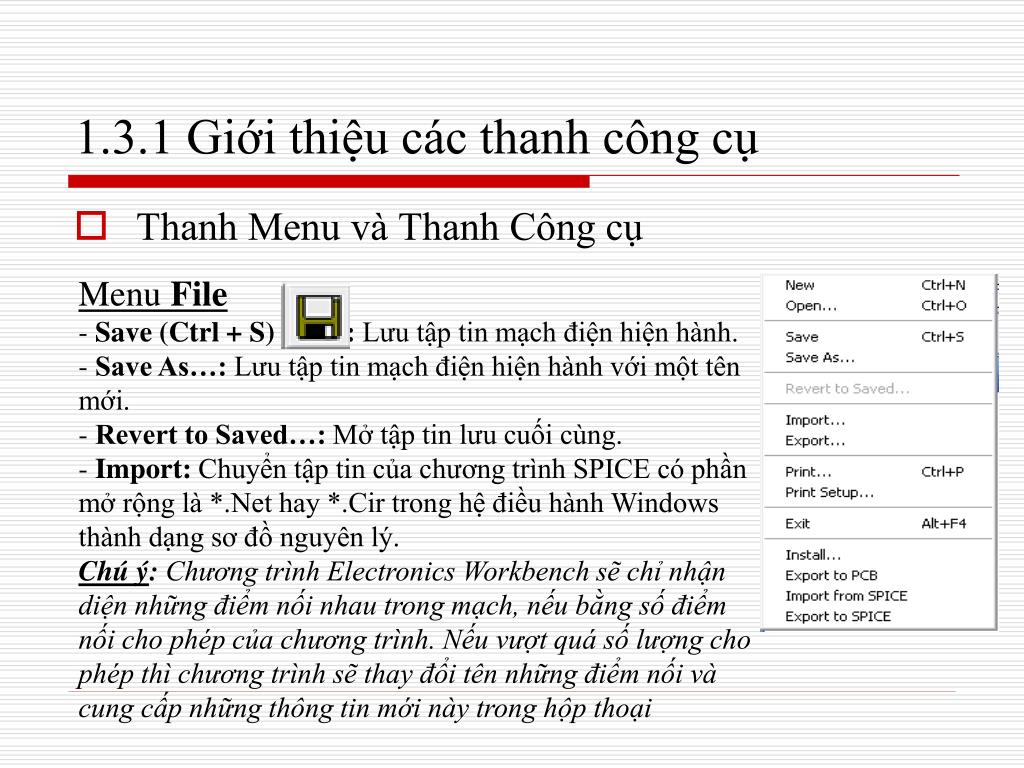

  9. 1.3.1 Giới thiệu các thanh công cụ • Thanh Menu và Thanh Công cụ • Menu File • Save (Ctrl + S) : Lưu tập tin mạch điện hiện hành. • Save As…: Lưu tập tin mạch điện hiện hành với một tên mới. • Revert to Saved…: Mở tập tin lưu cuối cùng. • Import: Chuyển tập tin của chương trình SPICE có phần mở rộng là *.Net hay *.Cir trong hệ điều hành Windows thành dạng sơ đồ nguyên lý. • Chú ý:Chương trình Electronics Workbench sẽ chỉ nhận diện những điểm nối nhau trong mạch, nếu bằng số điểm nối cho phép của chương trình. Nếu vượt quá số lượng cho phép thì chương trình sẽ thay đổi tên những điểm nối và cung cấp những thông tin mới này trong hộp thoại

  10. 1.3.1 Giới thiệu các thanh công cụ • Thanh Menu và Thanh Công cụ • Menu File • Export: Chuyển sơ đồ mạch nguyên lý thành chương trình SPICE có phần mở rộng là *.Cir hay *.Plc • Print (Ctrl + P) : In mạch điện hay một phần của mạch điện và kết quả của các dụng cụ đo ra giấy. • Exit (Alt + F4): Thoát khỏi chương trình hiện hành

  11. 1.3.1 Giới thiệu các thanh công cụ • Thanh Menu và Thanh Công cụ • Menu Edit: • Cut (Ctrl +X) : Cắt linh kiện, mạch điện hoặc ký tự đã chọn. • Copy (Ctrl +C) : Copy linh kiện, mạch điện hoặc ký tự đã chọn. • Paste (Ctrl + V) : Dán linh kiện, mạch điện sau khi thực hiện lệnh copy hoặc cut. • Delete (Del): Xoá một hay nhiều đối tượng đã chọn trong màn hình thiết kế hiện hành.

  12. 1.3.1 Giới thiệu các thanh công cụ • Thanh Menu và Thanh Công cụ • Menu Edit • Select All (Ctrl +A): Chọn tất cả những biểu tượng có trong màn hình làm việc. • Copy as Bitmap: Sao chép hình ảnh bitmap của các đối tượng vào Clipboard. • Show Clipboard: Hiện khung của sổ Clipboard Viewer để trình bày những nội dung của Clipboard.

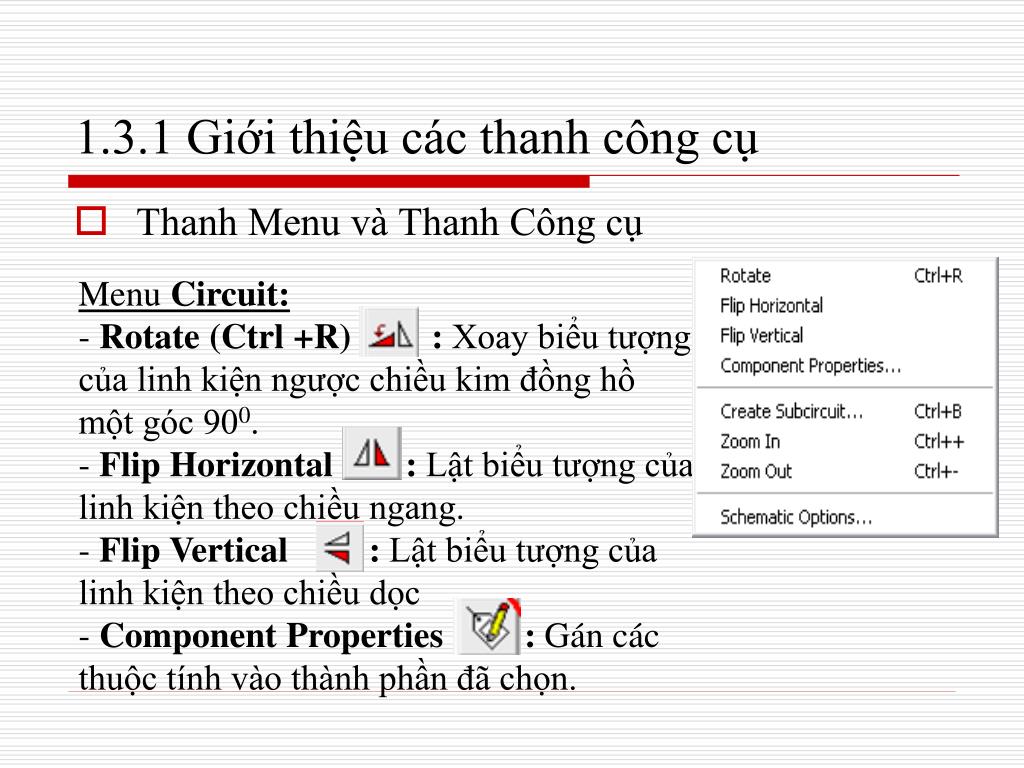

  13. 1.3.1 Giới thiệu các thanh công cụ • Thanh Menu và Thanh Công cụ • Menu Circuit: • Rotate (Ctrl +R) : Xoay biểu tượng của linh kiện ngược chiều kim đồng hồ một góc 900. • Flip Horizontal : Lật biểu tượng của linh kiện theo chiều ngang. • Flip Vertical : Lật biểu tượng của linh kiện theo chiều dọc • Component Properties : Gán các thuộc tính vào thành phần đã chọn.

  14. 1.3.1 Giới thiệu các thanh công cụ • Thanh Menu và Thanh Công cụ • Menu Circuit: • Component Properties: • Có một số thuộc tính chung cho các thành phần như: • + Label: Gán nhãn cho thành phần được chọn. • + Model: Kiểu dáng, tính năng của linh kiện. • + Fault: Gán những thiếu sót cho các điểm của linh kiện. Gồm: • Leakage: đặt giá trị trở kháng chỉ định trong các trường kề nhau • Short: đặt trở kháng rất thấp giữa hai điểm (nối tắt). • Open: Đặt trở kháng cao trên điểm đo để tạo như một điểm hở mạch. • None: Chọn giá trị mặc định cho linh kiện.

  15. 1.3.1 Giới thiệu các thanh công cụ • Thanh Menu và Thanh Công cụ • Menu Circuit: • + Display: • Use Schematic Option: Hiện/ẩn tất cả những đối tượng • - Show label: hiện nhãn • - Show Value: hiện giá trị • - Show reference ID: • hiện Reference ID • + Analysis Setup: thiết đặt giá trị • của đối tượng khi mô phỏng • Zoom In (Ctrl + +): Phóng to • Zoom Out (Ctrl + -):Thu nhỏ

  16. 1.3.1 Giới thiệu các thanh công cụ • Thanh Menu và Thanh Công cụ • Menu Analysis: • Activate (Ctrl +G): Công tắc nguồn cung cấp cho mạch điện hoạt động. • Pause (F9): Tạm dừng mô phỏng mạch điện • Stop (Ctrl +T): Dừng (kết thúc) mô phỏng mạch điện. • Display Graphs : hiện thông số và dạng sóng mạch điện đang được mô phỏng

  17. 1.3.1 Giới thiệu các thanh công cụ • Thanh công cụ Thư viện

  18. 1.3.1 Giới thiệu các thanh công cụ • Thanh công cụ Thư viện

  19. 1.3.1 Giới thiệu các thanh công cụ • Thanh công cụ Thư viện

  20. 1.3.1 Giới thiệu các thanh công cụ • Thanh công cụ Thư viện

  21. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Nguồn Source:

  22. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Nguồn Source:

  23. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Nguồn Source:

  24. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Basic:

  25. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Basic:

  26. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Basic:

  27. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Diode:

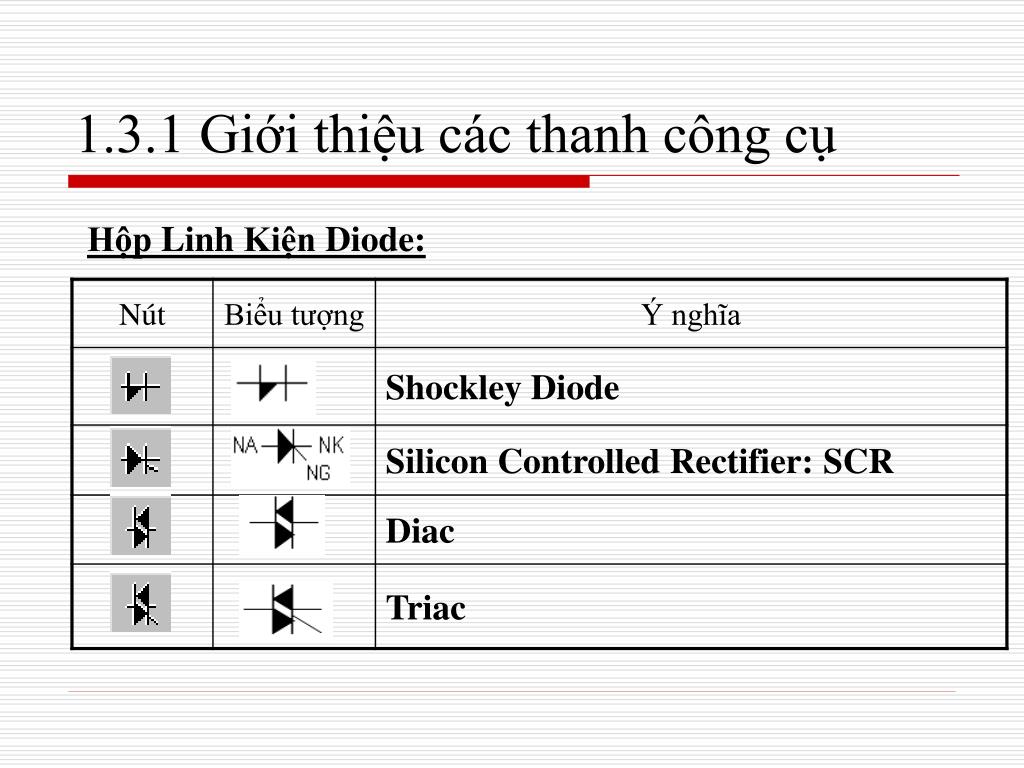

  28. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Diode:

  29. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Transistors:

  30. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Analog ICs:

  31. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Mixed ICs:

  32. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Digital ICs:

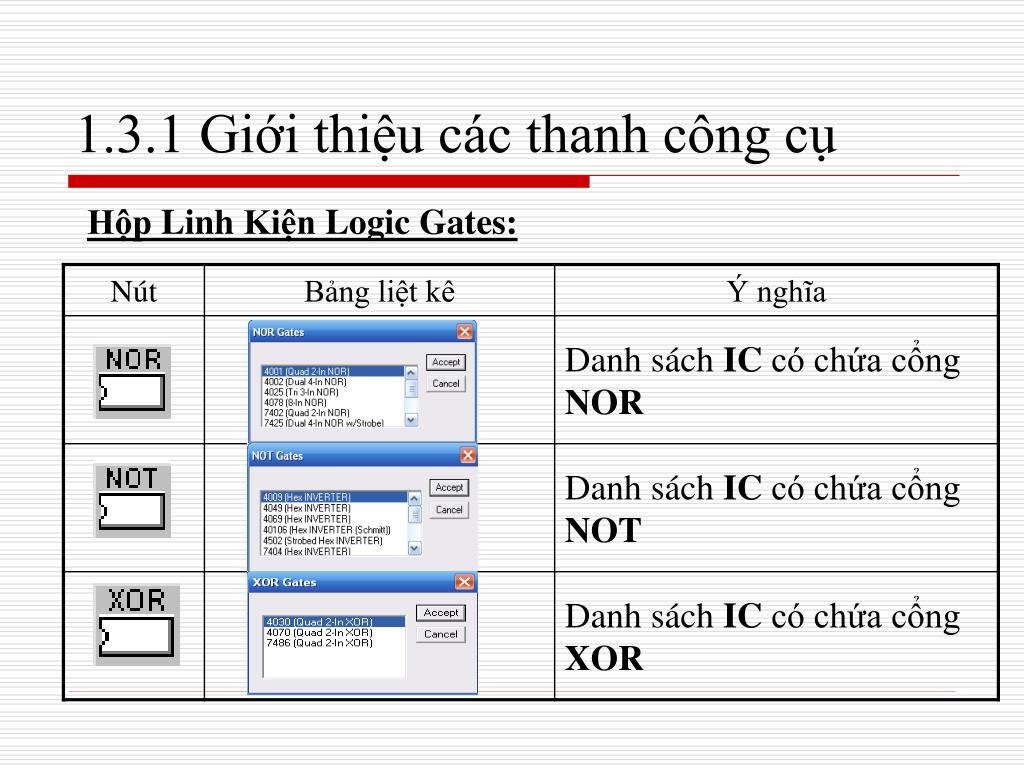

  33. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Logic Gates:

  34. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Logic Gates:

  35. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Logic Gates:

  36. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Logic Gates:

  37. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Logic Gates:

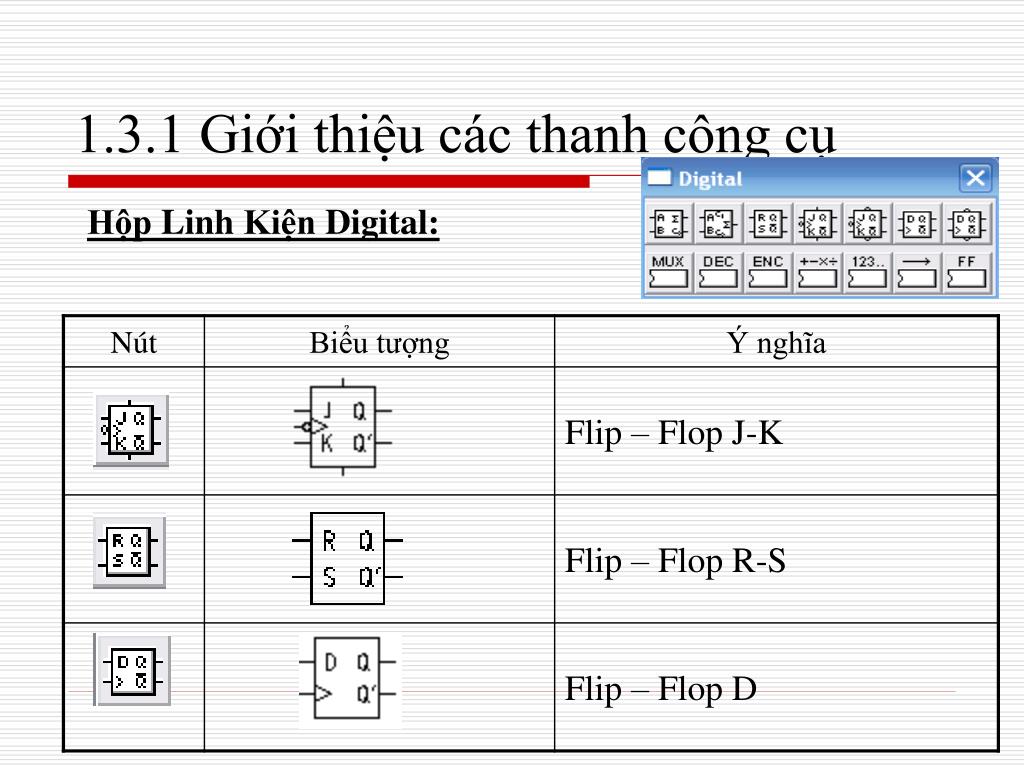

  38. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Digital:

  39. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Indicators:

  40. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Indicators:

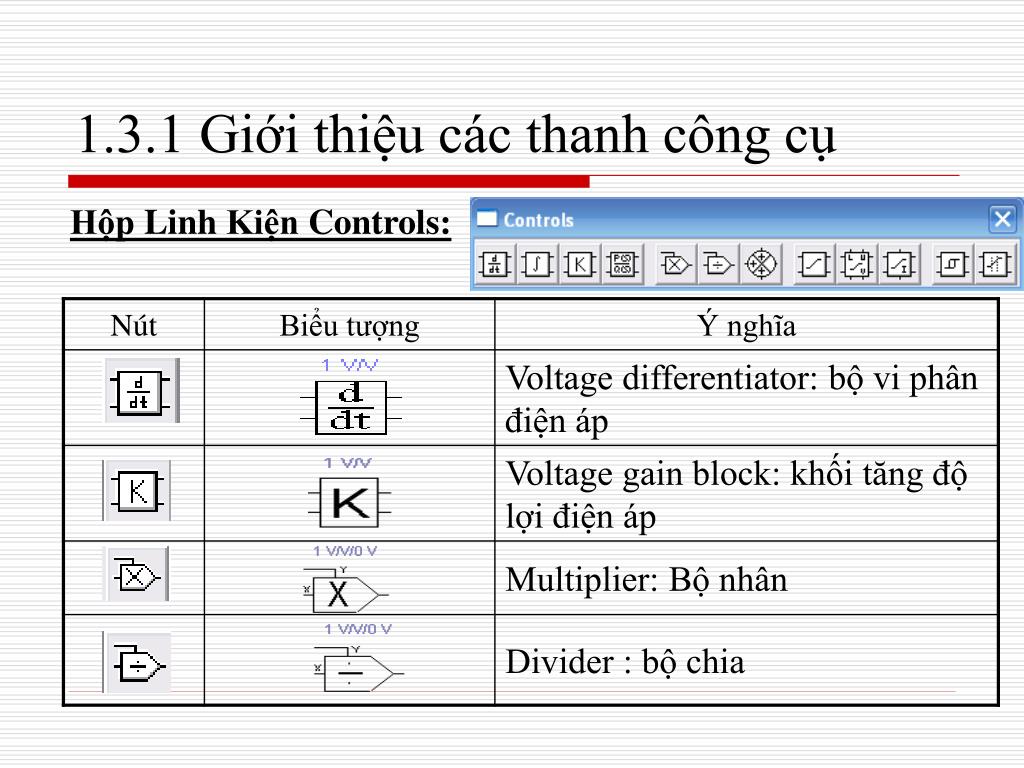

  41. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Controls:

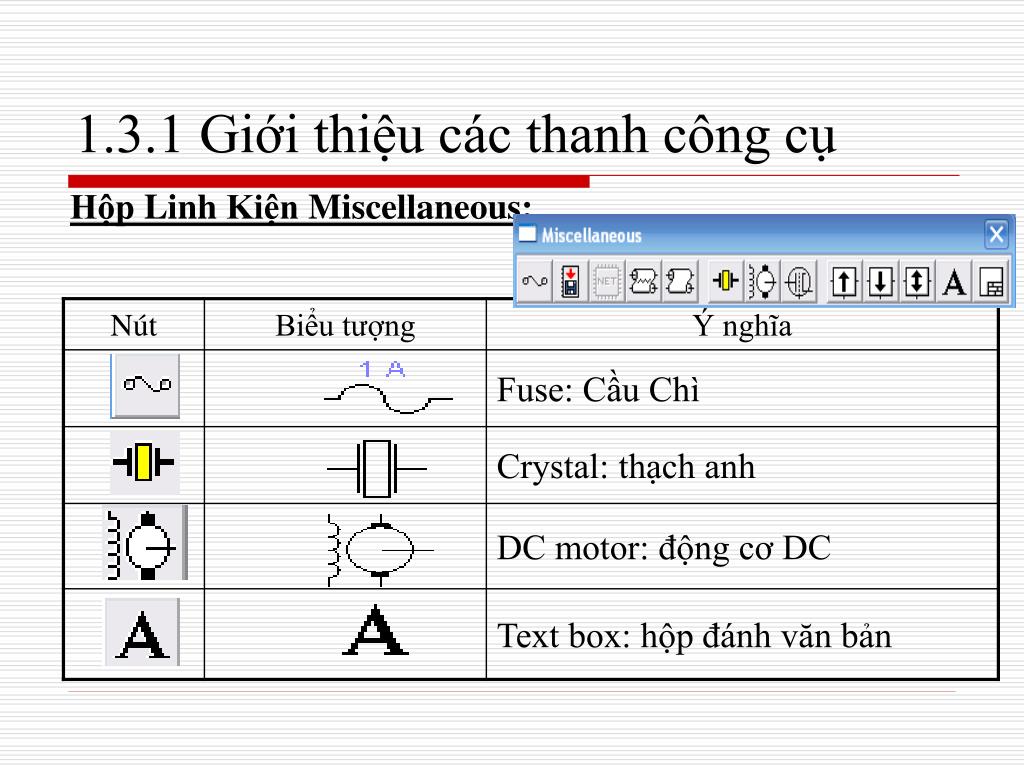

  42. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Miscellaneous:

  43. 1.3.1 Giới thiệu các thanh công cụ Hộp Linh Kiện Instruments:

  44. 1.3 Vẽ và Mô phỏng mạch trong EWB 1.3.2 Các bước thực hiện Vẽ và Mô phỏng trong EWB B1: Khởi động chương trình EWB B2: Lấy linh kiện từ thư viện B3: Sắp xếp linh kiện B4: Chọn trị số và nhãn cho linh kiện B5: Nối mạch theo sơ đồ linh kiện B6: Mô phỏng mạch điện

  45. 1.3 Vẽ và Mô phỏng mạch trong EWB Ví dụ: 1. Hãy vẽ và mô phỏng mạch điện sau, xác định dòng điện, điện áp và dạng sóng trên R.

  46. 1.3 Vẽ và Mô phỏng mạch trong EWB Ví dụ 2: Hãy vẽ và mô phỏng mạch điện sau, xác định giá trị dòng điện, điện áp trên các R và điền vào bảng dưới.

  47. Chương 2. Circuit Maker 6 Pro 2.1 Giới Thiệu 2.2 Cài Đặt 2.3 Vẽ và Mô phỏng mạch trong Circuit Maker 6 Pro

  48. 2.1 Giới Thiệu • CircuitMaker là một phần mềm thân thiện, dễ sữ dụng để mô phỏng mạch. Đặc biệt là mô phỏng mạch số. • CircuitMaker là phần mềm mô phỏng mạnh về vẽ và mô phỏng mạch nguyên lý

  49. 2.2 Cài Đặt Các bước cài đặt phần mềm Circuit Maker 6 Pro B1: Double click vào biểu tượng “My Computer” trên màn hình desktop và di chuyển đến thư mục chứa file cài đặt phần mềm Circuit Maker 6 Pro. B2: Double click vào flie Setup.exe cửa sổ Welcome xuất hiện nhấn Next. B3: Cửa sổ Software License Agreement xuất hiện nhấn Next. B4: Xuất hiện cửa sổ User Information điền thông tin và nhấn Next

  50. 2.2 Cài Đặt B5: Cửa sổ Choose Destination Location xuất hiện tại đây ta có thể thay đổi đường dẫn thư mục cài đặt hoặc để mặc định và nhấn Next B6: Xuất hiện cửa sổ Select Program Folder nhấn Next B7: Xuất hiện cửa sổ Start Copy File nhấn Next B8: Cửa sổ Setup Complete xuất hiện nhấn Finish B9: Sau khi cài đặt xong ta vào Start -> Programs -> CircuitMaker 6 Pro chương trình hỏi ta nhập tên và mã đăng ký ta nhập tên tùy ý và mã đăng ký 111158017
