  1. MEDICAL INSTRUMENTATIONHomework 7조 1등 송정용 전현재 조성준 이혜수 남형규

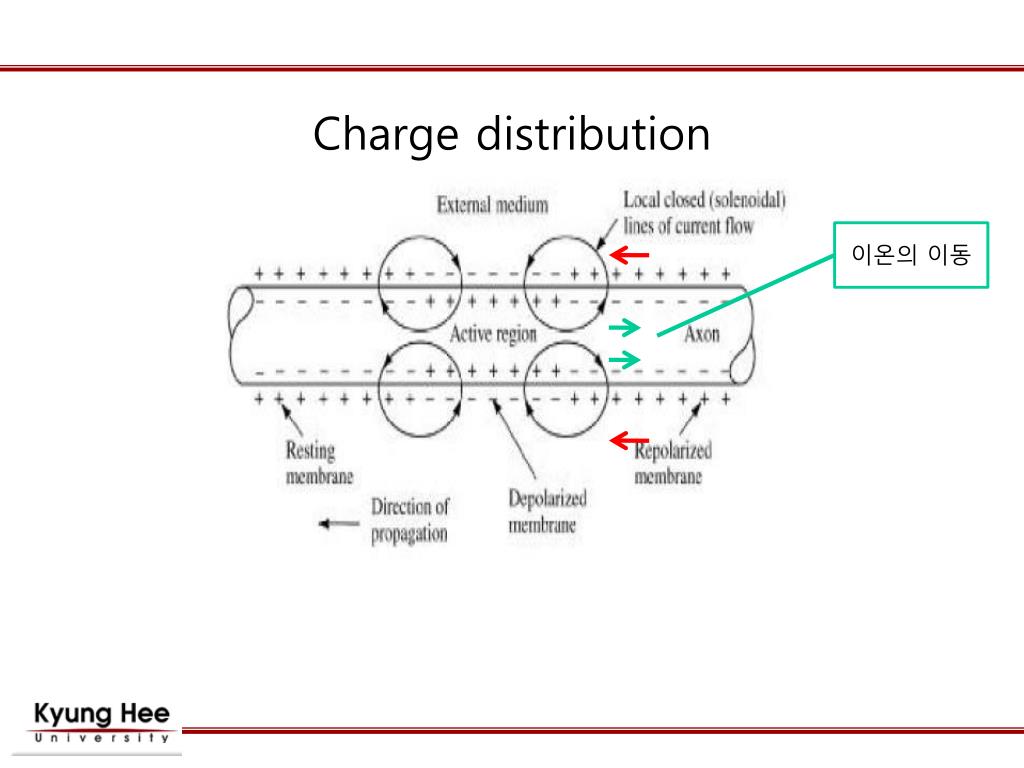

  2. Charge distribution 이온의 이동

  3. Depolarization Vm Action potential의 propagation t

  4. Myelin 절연체 Vm Depolarization t

  5. Volume conduction(부피전도) Current stream line Current density + Equipotentil line - 2차원 원통 NaCl solution

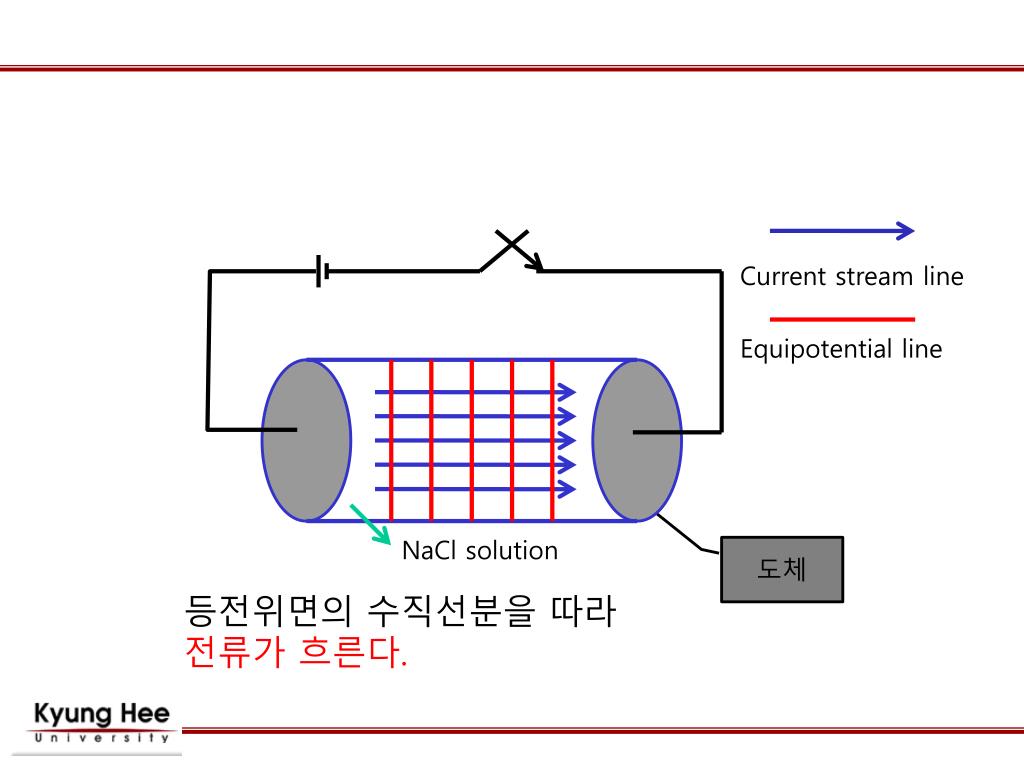

  6. Current stream line Equipotential line NaCl solution 도체 등전위면의 수직선분을 따라 전류가 흐른다.

  7. ECG(심전도) 심장이 뛰는 주기동안 심근에서 발생하는 전기적인 변화를 파형으로 기록한 것

  8. ECG analysis P - 심방 수축 QRS - 심심 수축, 심방 이완 T - 심실 이완 최대진폭 - 9mV 평균진폭 - 1mV

  9. ARRHYTHMIAS(부정맥) 심실세동 심실빈맥 심실서맥 PVC What is arrhythmias? - 비정상적인 심장의 속도나 율동 - ECG파형을 분석하면 심장기능의 이상을 가늠할 수 있음

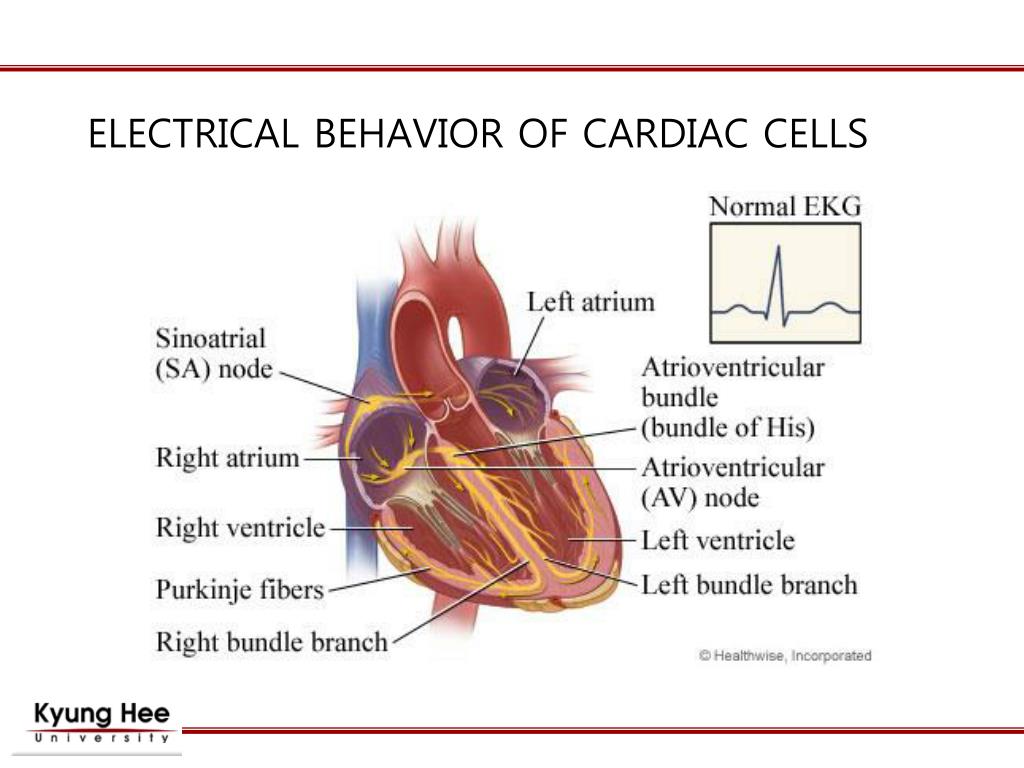

  10. ELECTRICAL BEHAVIOR OF CARDIAC CELLS

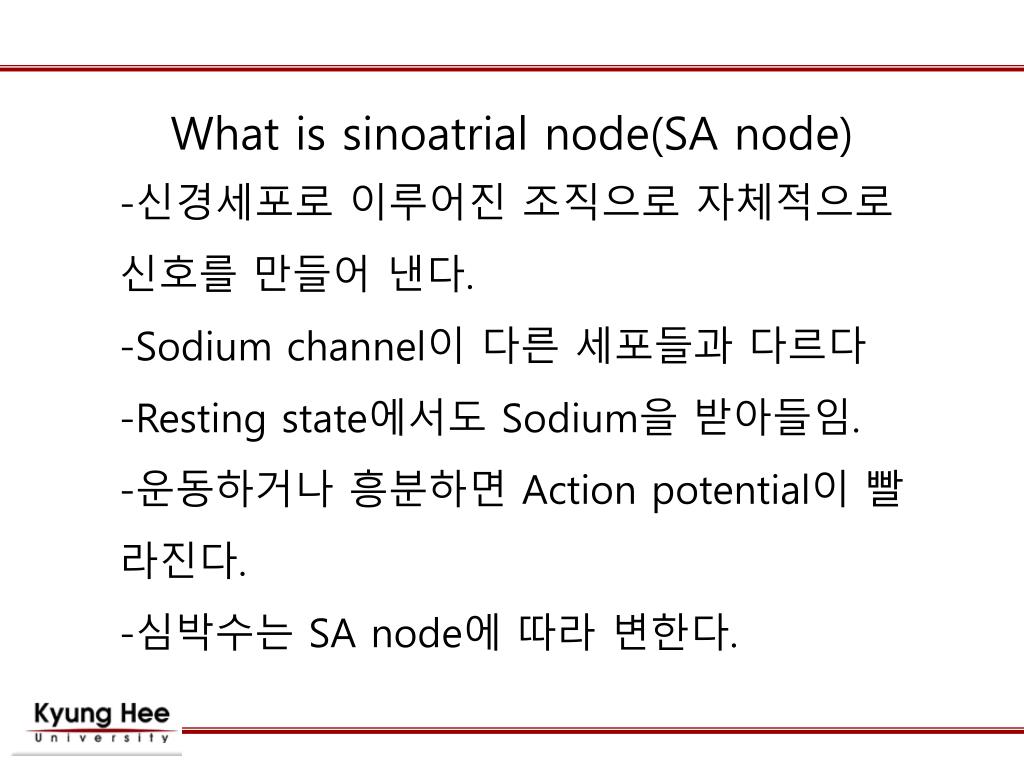

  11. What is sinoatrial node(SA node) -신경세포로 이루어진 조직으로 자체적으로 신호를 만들어 낸다. -Sodium channel이 다른 세포들과 다르다 -Resting state에서도 Sodium을 받아들임. -운동하거나 흥분하면 Action potential이빨라진다. -심박수는 SA node에 따라 변한다.

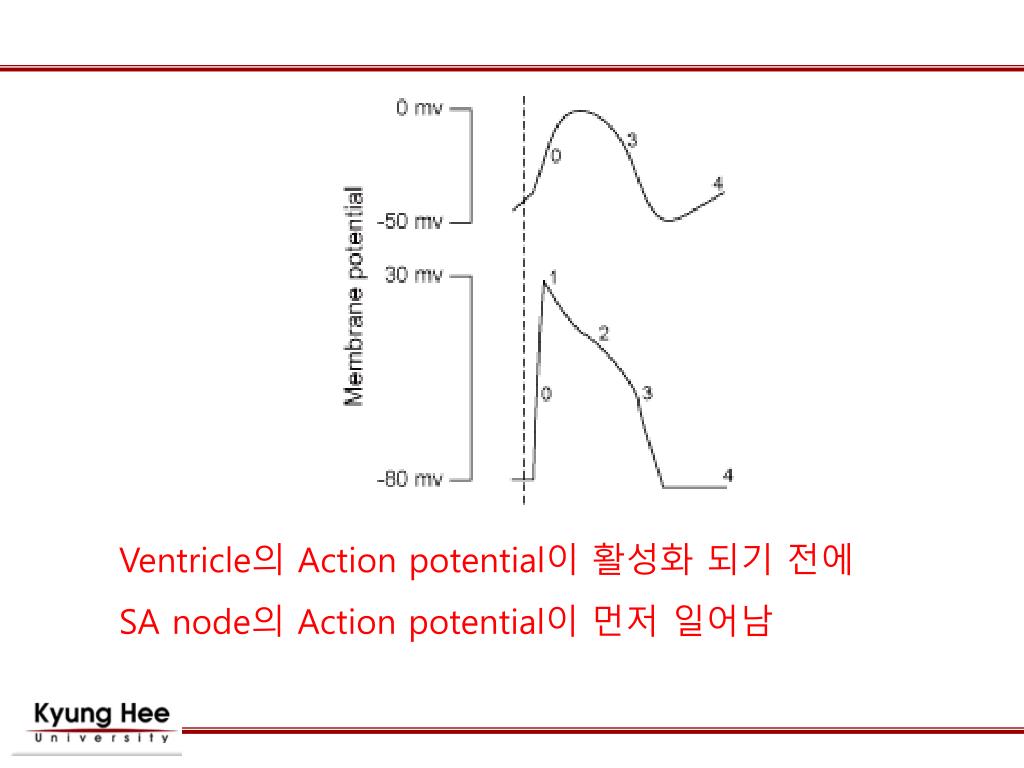

  12. Ventricle의 Action potential이 활성화 되기 전에 SA node의 Action potential이 먼저 일어남

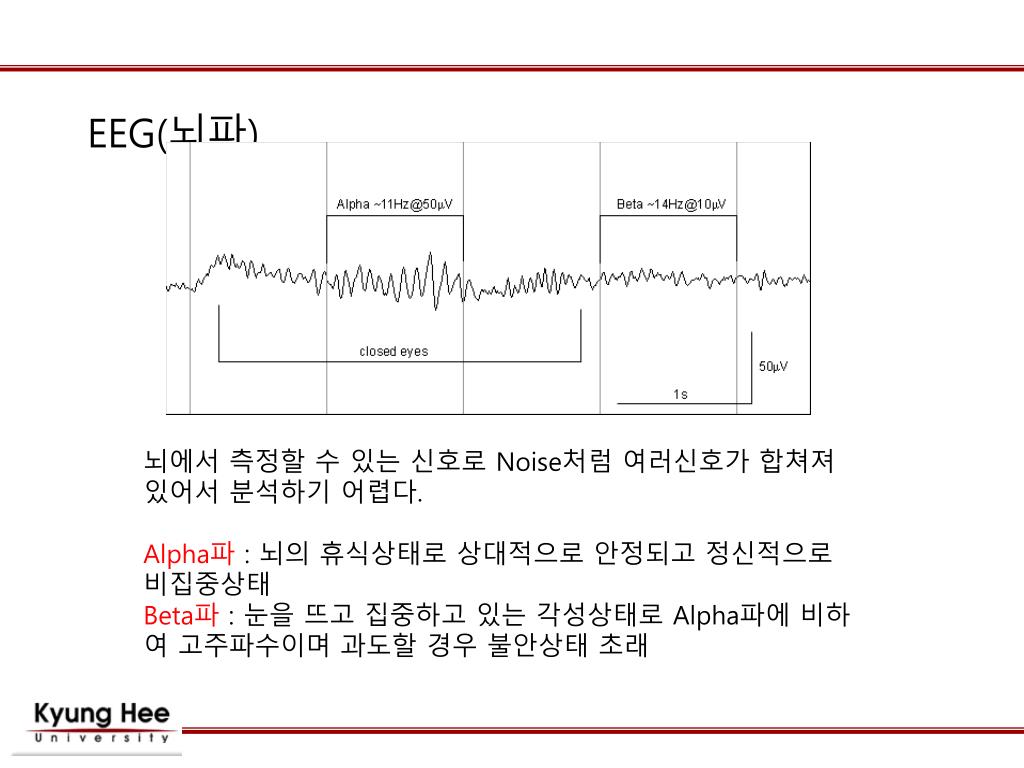

  13. EEG(뇌파) 뇌에서 측정할 수 있는 신호로 Noise처럼 여러신호가 합쳐져 있어서 분석하기 어렵다. Alpha파 : 뇌의 휴식상태로 상대적으로 안정되고 정신적으로 비집중상태 Beta파: 눈을 뜨고 집중하고 있는 각성상태로 Alpha파에 비하여 고주파수이며 과도할 경우 불안상태 초래

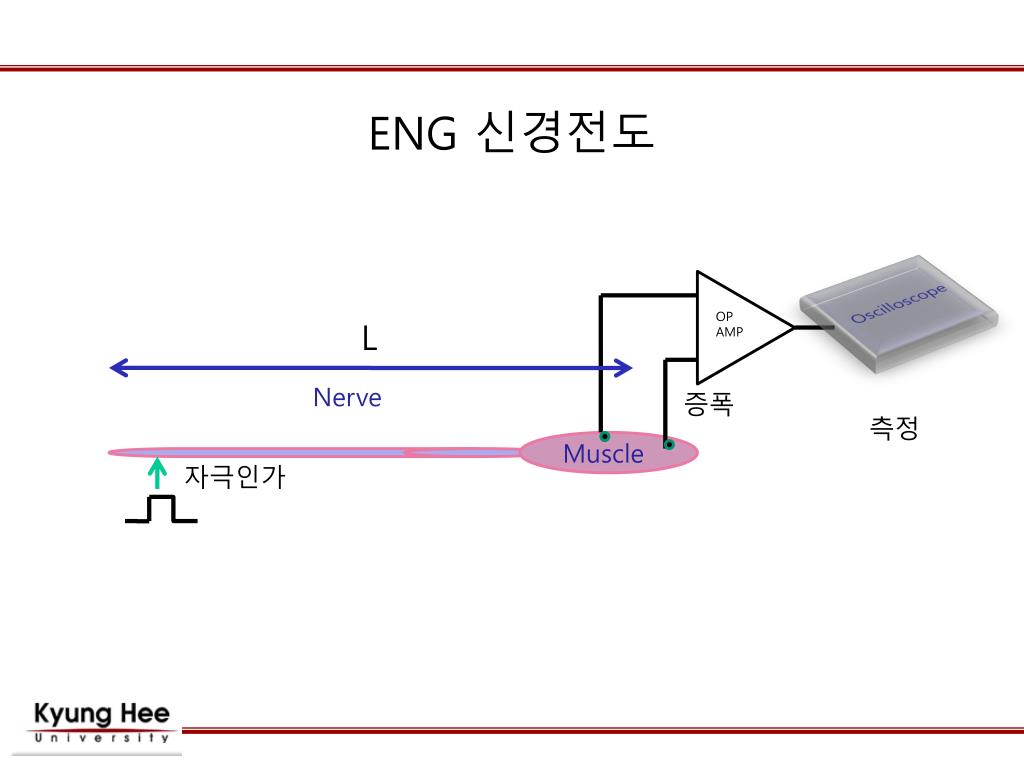

  14. ENG 신경전도 Oscilloscope OP AMP L Nerve 증폭 측정 Muscle 자극인가

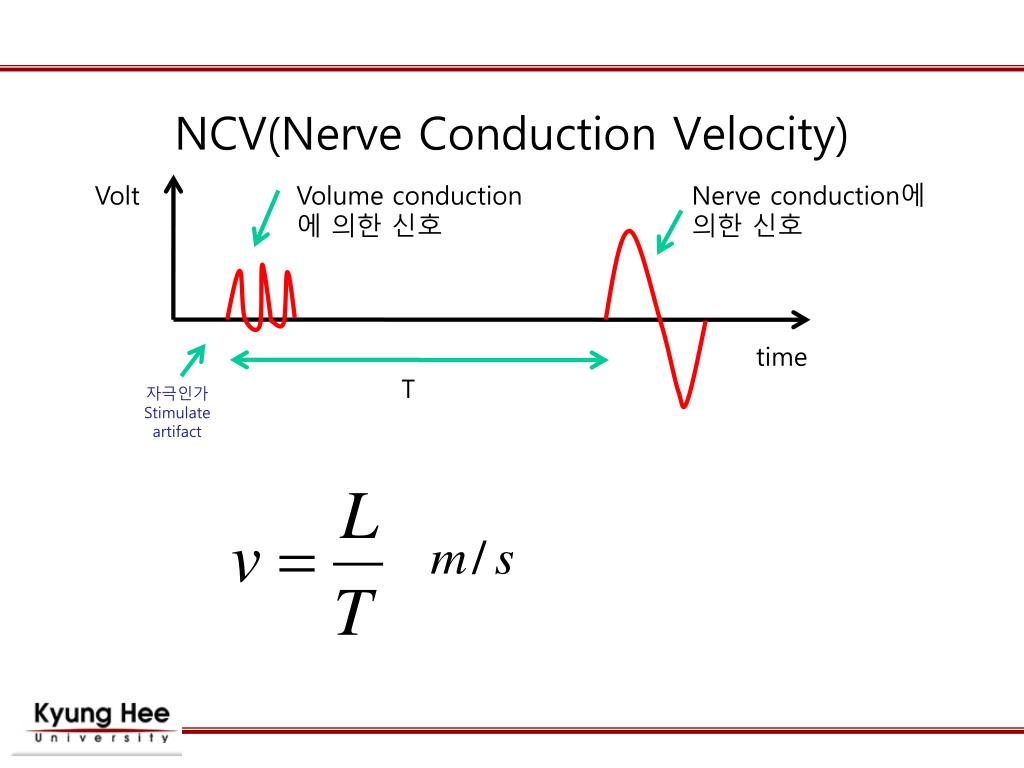

  15. NCV(Nerve Conduction Velocity) Volt Volume conduction에 의한 신호 Nerve conduction에 의한 신호 time T 자극인가 Stimulate artifact

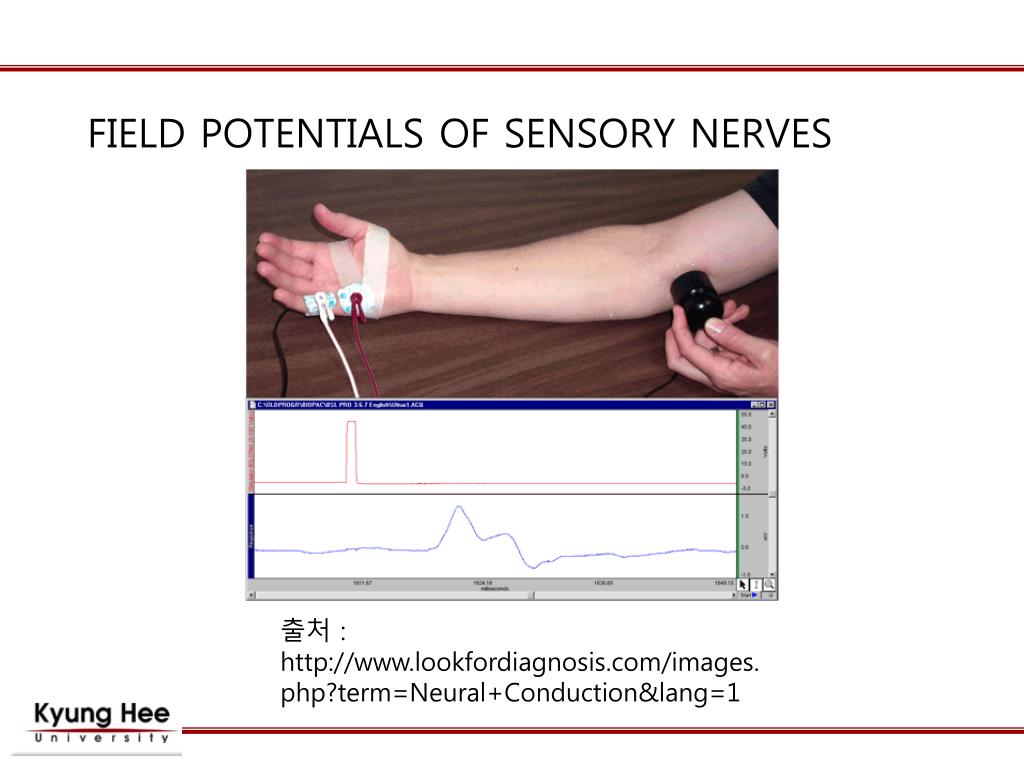

  16. FIELD POTENTIALS OF SENSORY NERVES 출처 : http://www.lookfordiagnosis.com/images.php?term=Neural+Conduction&lang=1

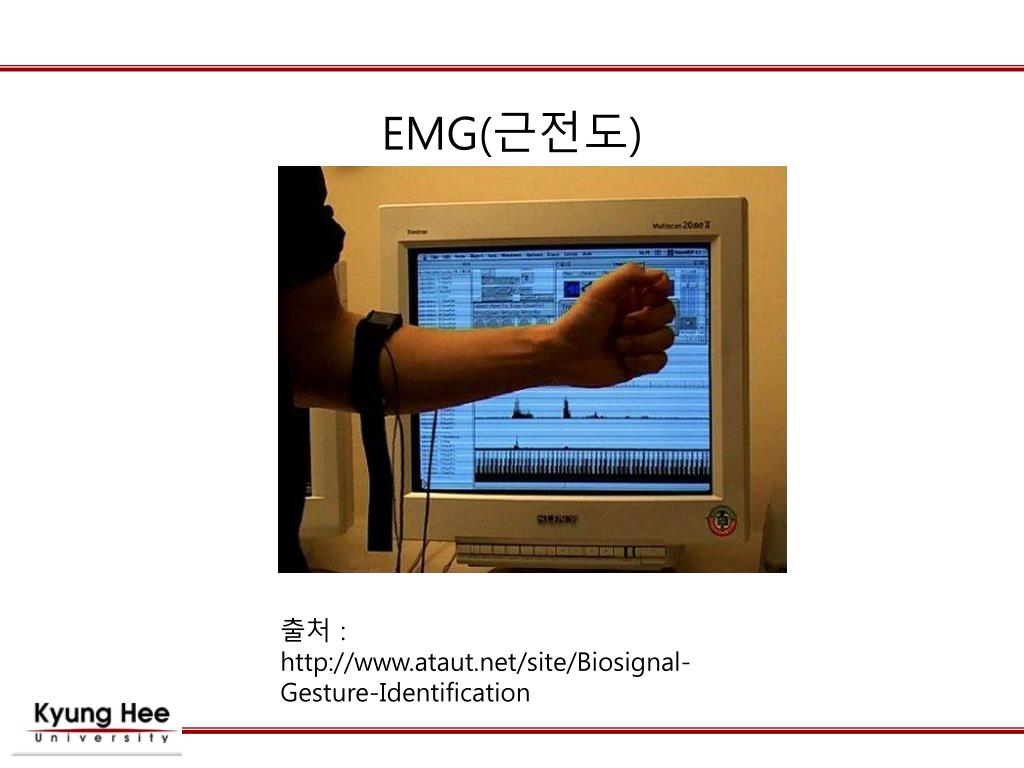

  17. EMG(근전도) 출처 : http://www.ataut.net/site/Biosignal-Gesture-Identification

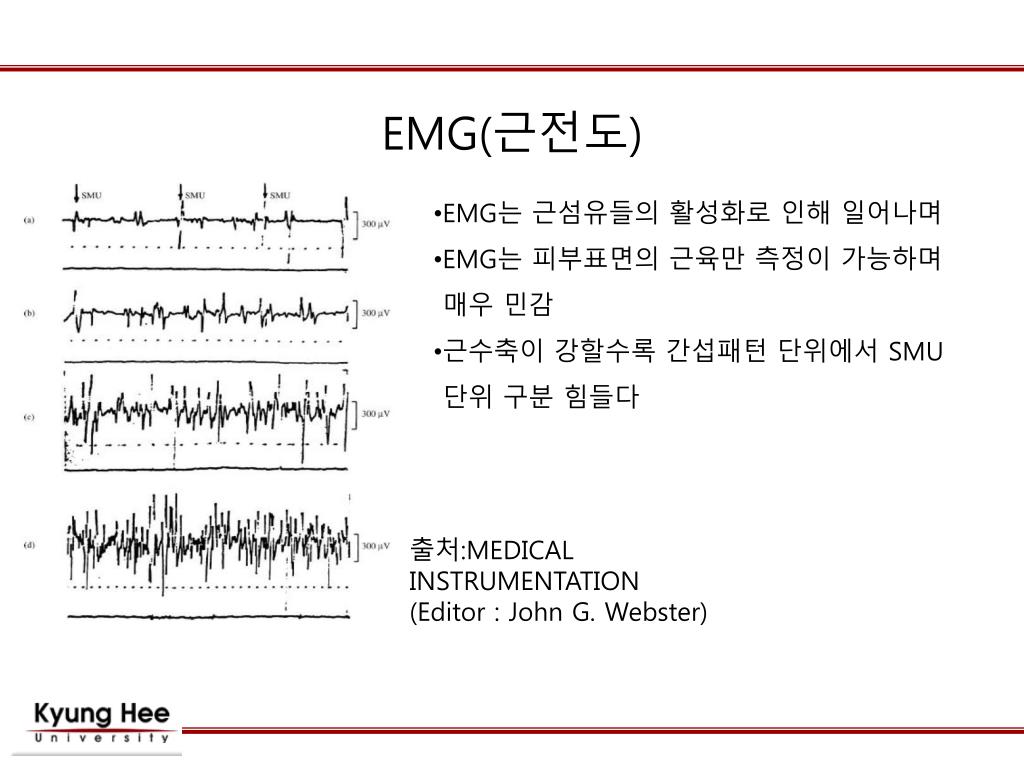

  18. EMG(근전도) • EMG는 근섬유들의 활성화로 인해 일어나며 • EMG는 피부표면의 근육만 측정이 가능하며 • 매우 민감 • 근수축이 강할수록 간섭패턴 단위에서 SMU • 단위 구분 힘들다 출처:MEDICAL INSTRUMENTATION (Editor : John G. Webster)

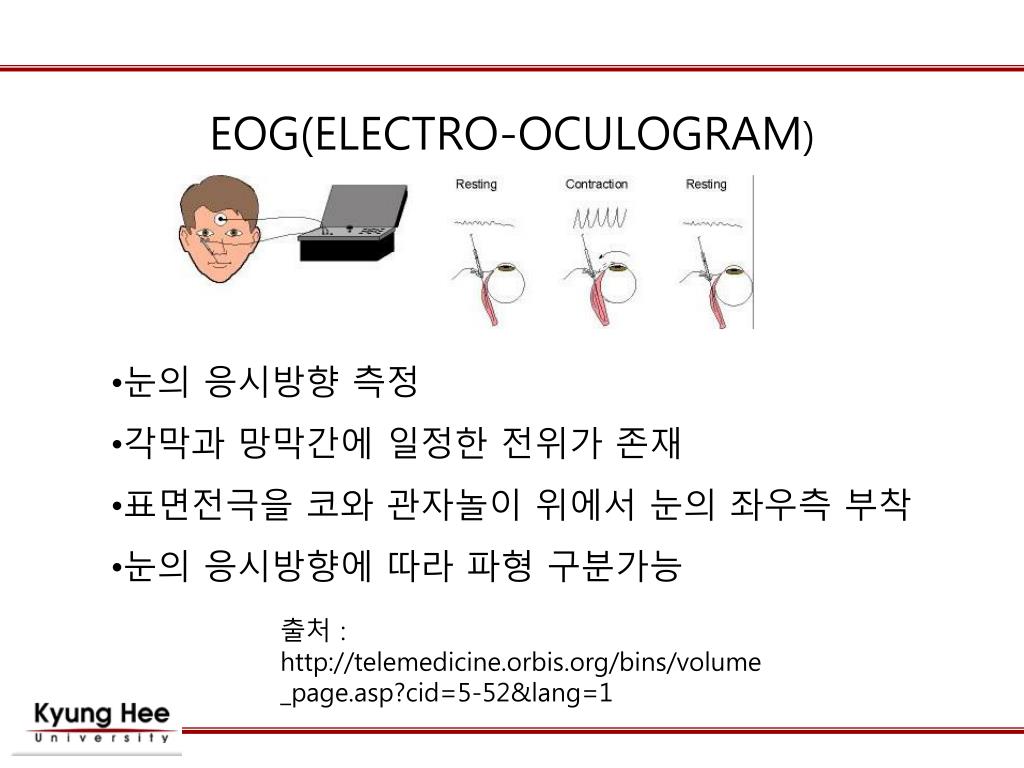

  19. EOG(ELECTRO-OCULOGRAM) • 눈의 응시방향 측정 • 각막과 망막간에 일정한 전위가 존재 • 표면전극을 코와 관자놀이 위에서 눈의 좌우측 부착 • 눈의 응시방향에 따라 파형 구분가능 출처 : http://telemedicine.orbis.org/bins/volume_page.asp?cid=5-52&lang=1

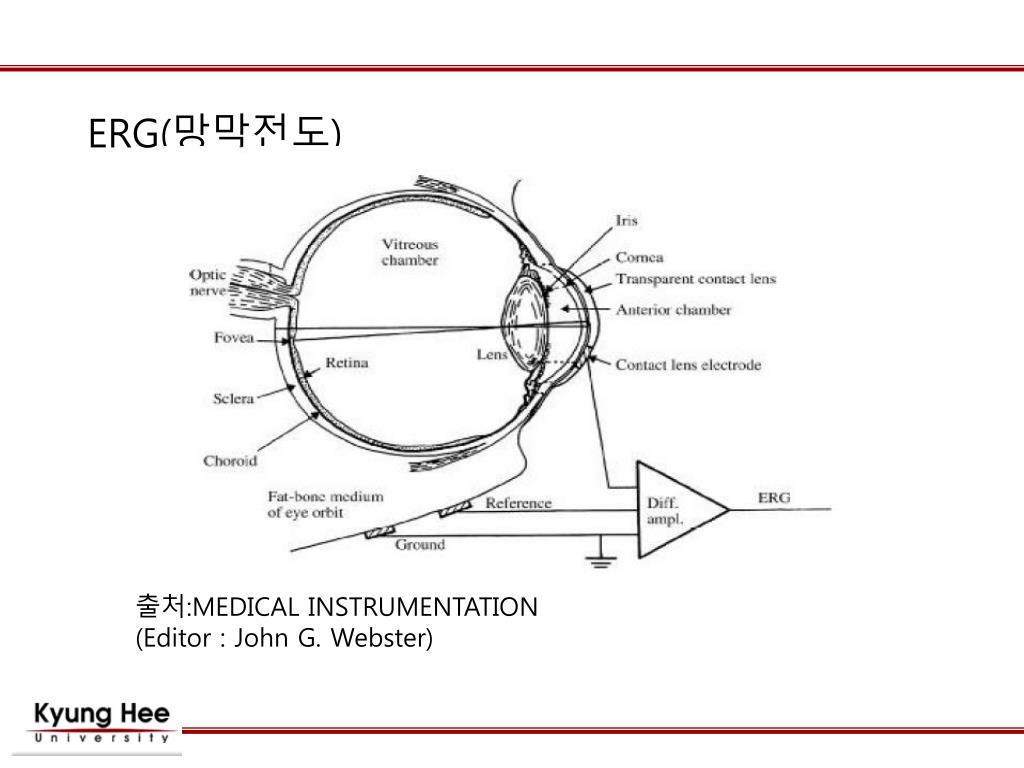

  20. ERG(망막전도) 출처:MEDICAL INSTRUMENTATION (Editor : John G. Webster)

  21. ERC(망막전도) • What is ERC? • 망막에 매우 짧은 시간 동안 빛을 주었을 때 각막에 부착한 전극과 이마에 부착한 기준 전극 간의 일시적인 전위 변화 • ERC 파형을 분석하면 눈의 이상을 알 수 있음 • What is Glaucoma(녹내장)? • 눈을 구성하고 있는 안방수 액체의 흐름을 방해 • 높은 압력을 발생해서 높은 안압이 발생한 상태 녹내장 수술 후 눈의 충격을 방지하기 위해 특수안경을 착용한 축구선수

  22. 끝 -감사합니다-
