  1. Chap6 树和二叉树

  2. 第6章 树和二叉树

  3. 6.1树的定义和基本术语 6.1.1 树的定义 形式化定义: 树:T={K,R}。K是包含n个结点的有穷集合(n>0),关系R满足以下条件: (1) 有且仅有一个结点k0∈K,它对于关系R来说没有前驱结点,结点k0称作树的根。 (2) 除结点k0外,K中的每个结点对于关系R来说都有且仅有一个前驱结点。 (3) K中每个结点对于关系R来说可以有多个后继结点。 递归定义: 树是由n(n≥0)个结点组成的有限集合(记为T)。其中, 如果n=0,它是一棵空树,这是树的特例; 如果n>0,这n个结点中存在(有仅存在)一个结点作为树的根结点,简称为根(root),其余结点可分为m (m>0)个互不相交的有限集T1,,T2,…,Tm,其中每一棵子集本身又是一棵符合本定义的树,称为根root的子树

  4. 6.1树的定义和基本术语 6.1.2 树的表示 • 树形表示法。这是树的最基本的表示,使用一棵倒置的树表示树结构,非常直观和形象。 • (2) 文氏图表示法。使用集合以及集合的包含关系描述树结构。

  5. 6.1树的定义和基本术语 6.1.2 树的表示 • 树形表示法。这是树的最基本的表示,使用一棵倒置的树表示树结构,非常直观和形象。 • (2) 文氏图表示法。使用集合以及集合的包含关系描述树结构。

  6. 6.1树的定义和基本术语 6.1.2 树的表示 • (3) 凹入表示法。使用线段的伸缩描述树结构。 (4) 括号表示法。将树的根结点写在括号的左边,除根结点之外的其余结点写在括号中并用逗号间隔来描述树结构。

  7. 6.1树的定义和基本术语 6.1.3 树的基本术语 • 1. 结点的度与树的度:树中某个结点的子树的个数称为该结点的度。树中各结点的度的最大值称为树的度,通常将度为m的树称为m次树。 • 2. 分支结点与叶结点:度不为零的结点称为非终端结点,又叫分支结点。度为零的结点称为终端结点或叶结点。在分支结点中,每个结点的分支数就是该结点的度。如对于度为1的结点,其分支数为1,被称为单分支结点;对于度为2的结点,其分支数为2,被称为双分支结点,其余类推。 • 3. 路径与路径长度:对于任意两个结点ki和kj,若树中存在一个结点序列ki,ki1,ki2,…,kin,kj,使得序列中除ki外的任一结点都是其在序列中的前一个结点的后继,则称该结点序列为由ki到kj的一条路径,用路径所通过的结点序列(ki,ki1,ki2,…,kj)表示这条路径。路径的长度等于路径所通过的结点数目减1(即路径上分支数目)。可见,路径就是从ki出发“自上而下”到达kj所通过的树中结点序列。显然,从树的根结点到树中其余结点均存在一条路径。

  8. 6.1树的定义和基本术语 6.1.3 树的基本术语 • 4. 孩子结点、双亲结点和兄弟结点:在一棵树中,每个结点的后继,被称作该结点的孩子结点(或子女结点)。相应地,该结点被称作孩子结点的双亲结点(或父母结点)。具有同一双亲的孩子结点互为兄弟结点。进一步推广这些关系,可以把每个结点的所有子树中的结点称为该结点的子孙结点,从树根结点到达该结点的路径上经过的所有结点 被称作该结点的祖先结点 • 5.结点的层次和树的高度:树中的每个结点都处在一定的层次上。结点的层次从树根开始定义,根结点为第1层,它的孩子结点为第2层,以此类推,一个结点所在的层次为其双亲结点所在的层次加1。树中结点的最大层次称为树的高度(或树的深度)。 • 6.有序树和无序树:若树中各结点的子树是按照一定的次序从左向右安排的,且相对次序是不能随意变换的,则称为有序树,否则称为无序树。 • 7.森林:n(n>0)个互不相交的树的集合称为森林。森林的概念与树的概念十分相近,因为只要把树的根结点删去就成了森林。反之,只要给n棵独立的树加上一个结点,并把这n棵树作为该结点的子树,则森林就变成了树。

  9. 6.1树的定义和基本术语 6.1.4 树的性质 • 性质1 树中的结点数等于所有结点的度数加1。 • 证明:根据树的定义,在一棵树中,除树根结点外,每个结点有且仅有一个前驱结点。也就是说,每个结点与指向它的一个分支一一对应,所以除树根之外的结点数等于所有结点的分支数(度数),从而可得树中的结点数等于所有结点的度数加1。 • 性质2 度为m的树中第i层上至多有mi-1个结点,这里应有i≥1。 • 性质3 高度为h的m次树至多有 个结点。 • 性质4 具有n个结点的m次树的最小高度为logm(n(m-1)+1)。

  10. 6.1树的定义和基本术语 6.1.5 树的基本运算 • 树的运算主要分为三大类: • 第一类,寻找满足某种特定关系的结点,如寻找当前结点的双亲结点等; • 第二类,插入或删除某个结点,如在树的当前结点上插入一个新结点或删除当前结点的第i个孩子结点等; • 第三类,遍历树中每个结点,这里着重介绍。 • 树的遍历运算是指按某种方式访问树中的每一个结点且每一个结点只被访问一次。树的遍历运算的算法主要有先根遍历和后根遍历两种。注意,下面的先根遍历和后根遍历算法都是递归的。 • 1. 先根遍历 • 先根遍历过程为: • (1)访问根结点; • (2)按照从左到右的次序先根遍历根结点的每一棵子树。 • 2. 后根遍历 • 后根遍历过程为: • (1) 按照从左到右的次序后根遍历根结点的每一棵子树; • (2) 访问根结点。

  11. 6.1树的定义和基本术语 6.1.6 树的存储结构 1. 双亲存储结构 这种存储结构是一种顺序存储结构,用一组连续空间存储树的所有结点,同时在每个结点中附设一个伪指针指示其双亲结点的位置 2. 孩子链存储结构 孩子链存储结构可按树的度(即树中所有结点度的最大值)设计结点的孩子结点指针域个数。

  12. 6.1树的定义和基本术语 6.1.6 树的存储结构 3. 孩子兄弟链存储结构 孩子兄弟链存储结构是为每个结点设计三个域:一个数据元素域,一个该结点的第一个孩子结点指针域,一个该结点的下一个兄弟结点指针域。

  13. 6.2 二叉树 6.2.1 二叉树的定义 二叉树(Binary Tree)是n(n≥0)个结点的有限集合。它或为空树(n=0),或为非空树;对于非空树有: (1) 有一个特定的称之为根的结点; (2) 根结点以外的其余结点分别由两棵互不相交的称之为左子树和右子树的二叉树组成。 这个递归定义表明二叉树或为空,或是由一个根结点加上两棵分别称为左子树和右子树的互不相交的二叉树组成的。由于左、右子树也是二叉树,则由二叉树的定义,它们也可以为空。由此,二叉树可以有五种基本形态

  14. 6.2 二叉树 6.2.2 二叉树的重要性质 性质1 二叉树第i(i≥1)层上至多有2i-1个结点。 性质2 深度为k(k≥1)的二叉树至多有2k-1个结点。 性质3 在任意二叉树中,若叶子结点(即度为零的结点)个数为n0,度为1的结点个数为n1,度为2的结点个数为n2,那么n0=n2+1。 性质4 具有n个(n>0)结点的完全二叉树的高度为log2n+1或log2n+1。 性质5 若对有n(1≤i≤n)个结点的完全二叉树进行顺序编号,那么,对于编号为i(i≥1)的结点: 当i=1时,该结点为根,它无双亲结点; 当i>1时,该结点的双亲结点编号为i/2 ; 若2i≤n,则有编号为2i的左孩子,否则没有左孩子; 若2i+1≤n,则有编号为2i+1的右孩子,否则没有右孩子。

  15. 6.2 二叉树 6.2.2 二叉树的重要性质 满二叉树:深度为k且含有2k-1个结点的二叉树为满二叉树,这种树的特点是每层上的结点数都是最大结点数 完全二叉树:深度为k,含有n个结点的二叉树,当且仅当每个结点的编号与相应满二叉树结点顺序号从1到n相对应时,则称此二叉树为完全二叉树

  16. 6.2 二叉树 6.2.2 二叉树的重要性质 满二叉树:深度为k且含有2k-1个结点的二叉树为满二叉树,这种树的特点是每层上的结点数都是最大结点数 完全二叉树:深度为k,含有n个结点的二叉树,当且仅当每个结点的编号与相应满二叉树结点顺序号从1到n相对应时,则称此二叉树为完全二叉树

  17. 6.2 二叉树 6.2.2 二叉树的重要性质 满二叉树:深度为k且含有2k-1个结点的二叉树为满二叉树,这种树的特点是每层上的结点数都是最大结点数 完全二叉树:深度为k,含有n个结点的二叉树,当且仅当每个结点的编号与相应满二叉树结点顺序号从1到n相对应时,则称此二叉树为完全二叉树

  18. 6.2 二叉树 6.2.3 二叉树与树、森林之间的转换 1.森林、树转换为二叉树 步骤如下: (1)连线:在所有相邻兄弟结点(森林中每棵树的根结点可看成是兄弟结点)之间加一水平连线。 (2)抹线:对每个非叶结点k,除了其最左边的孩子结点外,删去k与其他孩子结点的连线。 (3)旋转:所有水平线段以左边结点为轴心顺时针旋转45度。

  19. 6.2 二叉树 6.2.3 二叉树与树、森林之间的转换 2. 二叉树还原为森林、树 步骤如下: (1) 对于一棵二叉树中任一结点k0,沿着k0的左孩子结点k1的右子树方向搜索所有右孩子结点,即搜索结点序列k2,k3,…,km,其中ki+1为ki的右孩子结点(1≤i<m),km没有右孩子结点。 (2) 删去k1,k2,…,km之间连线。 (3) 若k1有双亲结点k,则连接k与ki(2≤i≤m)。 (4) 将图形规整化,使各结点按层次排列

  20. 6.3 二叉树的存储结构 6.3.1 二叉树的顺序存储结构 二叉树的顺序存储结构中结点的存放次序是:对该树中每个结点进行编号,其编号从小到大的顺序就是结点存放在连续存储单元的先后次序。若把二叉树存储到一维数组中,则该编号就是下标值加1(注意,C/C++语言中数组的起始下标为0)。树中各结点的编号与等高度的完全二叉树中对应位置上结点的编号相同

  21. 6.3 二叉树的存储结构 6.3.2 二叉树的链式存储结构 data表示值域,用于存储对应的数据元素,lchild和rchild分别表示左指针域和右指针域,用于分别存储左孩子结点和右孩子结点(即左、右子树的根结点)的存储位置

  22. 6.4 二叉树的遍历和线索 6.4.1 二叉树遍历的概念 二叉树的遍历是指按照一定次序访问树中所有结点,并且每个结点仅被访问一次的过程。它是最基本的运算,是二叉树中所有其他运算的基础。 1.先序遍历 先序遍历二叉树的过程是: (1) 访问根结点; (2) 先序遍历左子树; (3) 先序遍历右子树。 2.中序遍历 中序遍历二叉树的过程是: (1) 中序遍历左子树; (2) 访问根结点; (3) 中序遍历右子树。

  23. 6.4 二叉树的遍历和线索 6.4.1 二叉树遍历的概念 二叉树的遍历是指按照一定次序访问树中所有结点,并且每个结点仅被访问一次的过程。它是最基本的运算,是二叉树中所有其他运算的基础。 1.先序遍历 先序遍历二叉树的过程是: (1) 访问根结点; (2) 先序遍历左子树; (3) 先序遍历右子树。 2.中序遍历 中序遍历二叉树的过程是: (1) 中序遍历左子树; (2) 访问根结点; (3) 中序遍历右子树。

  24. 6.4 二叉树的遍历和线索 6.4.1 二叉树遍历的概念 3.后序遍历 后序遍历二叉树的过程是: (1) 后序遍历左子树; (2) 后序遍历右子树; (3) 访问根结点。 4.层次遍历  其过程是:  若二叉树非空(假设其高度为h),则:  (1)访问根结点(第1层);  (2)从左到右访问第2层的所有结点;  (3)从左到右访问第3层的所有结点、…、第h层的所有结点。

  25. 6.4 二叉树的遍历和线索 6.4.2 二叉树遍历算法 由二叉树的遍历过程直接得到如下递归算法如下: void PreOrder(BTNode *b) //先序遍历的递归算法 { if (b!=NULL) { printf("%c ",b->data); //访问根结点 PreOrder(b->lchild); PreOrder(b->rchild); } }

  26. 6.4 二叉树的遍历和线索 6.4.3 二叉树线索的概念 在结点的存储结构上增加两个标志位来区分这两种情况: 左标志ltag : 0表示lchild指向左孩子结点, 1表示lchild指向前驱结点 右标志rtag : 0表示rchild指向右孩子结点, 1表示rchild指向后继结点 按上述原则在二叉树的每个结点上加上线索的二叉树称作线索二叉树。对二叉树以某种方式遍历使其变为线索二叉树的过程称作按该方式对二叉树进行线索化。

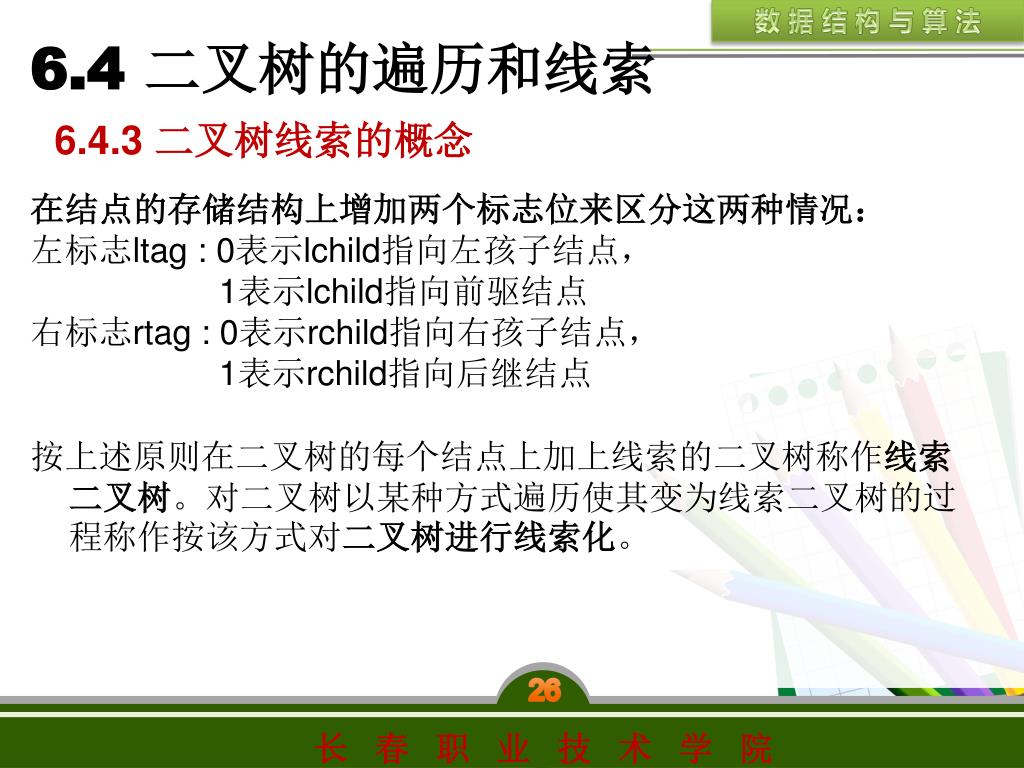

  27. 6.4 二叉树的遍历和线索 6.4.3 二叉线索的概念

  28. 6.5 二叉树的基本运算 6.5.1 二叉树基本运算概述 归纳起来,二叉树有以下基本运算: (1)创建二叉树CreateBTNode(*b,*str):根据二叉树括号表示法的字符串*str生成对应的链式存储结构。 (2)查找结点FindNode(*b,x):在二叉树b中寻找data域值为x的结点,并返回指向该结点的指针。 (3)找孩子结点LchildNode(p)和RchildNode(p):分别求二叉树中结点*p的左孩子结点和右孩子结点 (4)求高度BTNodeDepth(*b):求二叉树b的高度。若二叉树为空,则其高度为0;否则,其高度等于左子树与右子树中的最大高度加l。 (5)输出二叉树DispBTNode(*b):以括号表示法输出一棵二叉树。

  29. 6.6 哈夫曼树 6.6.1 哈夫曼树的概念 设二叉树具有n个带权值的叶子结点,那么从根结点到各个叶子结点的路径长度与相应结点权值的乘积的和,叫做二叉树的带权路径长度。 其中,n表示叶子结点的数目,wi和li分别表示叶子结点ki的权值和根到ki之间的路径长度(即从叶子结点到达根结点的分支数)。 具有最小带权路径长度的二叉树称为哈夫曼树。

  30. 6.6 哈夫曼树 6.6.2 构造哈夫曼树 根据哈夫曼树的定义,一棵二叉树要使其WPL值最小,必须使权值越大的叶子结点越靠近根结点,而权值越小的叶子结点越远离根结点。那么如何构造一棵哈夫曼树呢?其方法如下: (1)由给定的n个权值{W1,W2,...,Wn}构造n棵只有一个叶子结点的二叉树,从而得到一个二叉树的集合F={T1,T2,...,Tn}; (2)在F中选取根结点的权值最小和次小的两棵二叉树作为左、右子树构造一棵新的二叉树,这棵新的二叉树根结点的权值为其左、右子树根结点权值之和; (3)在集合F中删除作为左、右子树的两棵二叉树,并将新建立的二叉树加入到集合F中; (4)重复(2)、(3)两步,当F中只剩下一棵二叉树时,这棵二叉树便是所要建立的哈夫曼树。

  31. 6.6 哈夫曼树 6.6.2 构造哈夫曼树 给定权值w=(1,3,5,7)来构造一棵哈夫曼树

  32. 6.6 哈夫曼树 6.6.3 哈夫曼编码 具体构造方法如下: 设需要编码的字符集合为{d1,d2,…,dn},各个字符在电文中出现的次数集合为{w1,w2,…,wn},以d1,d2,…,dn作为叶结点,以w1,w2,…,wn作为各根结点到每个叶结点的权值构造一棵二叉树,规定哈夫曼树中的左分支为0,右分支为1,则从根结点到每个叶结点所经过的分支对应的0和1组成的序列便为该结点对应字符的编码。这样的编码称为哈夫曼编码。 上面构造的哈夫曼树对应的哈夫曼编码如下: 1:000 3:001 5:01 7:1

  33. 本章小结 1. 掌握如下基本概念: 树、结点的度、树的度、分支结点、叶子结点、路径、路径长度、孩子结点、双亲结点、兄弟结点、结点的层次、树的高度、有序树、无序树、森林、二叉树、哈夫曼树 2.二叉树的基本形态; 3.二叉树的基本性质; 4.二叉树与树、森林之间的相互转换; 5.二叉树的存储; 6.二叉树的遍历; 7.二叉树线索; 8.哈夫曼树的构造及哈夫曼编码。

  34. THANK YOU!
