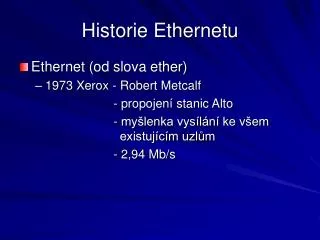

  1. Historie Ethernetu • Ethernet (od slova ether) • 1973 Xerox - Robert Metcalf - propojení stanic Alto - myšlenka vysílání ke všem existujícím uzlům - 2,94 Mb/s

  2. 1978 se ke Xeroxu připojují Intel a DECT • 1980 vyvíjí nový standard Ethernet 1 • velmi podobný dnešnímu Ethernetu • pouze tlustý koaxiální kabel • signál 0,+5V • DIX vyvíjí ještě Ethernet 2 • opět pouze tlustý koax. kabel • zde vývoj končí • standard přenechali IEEE (Institute of Electrical and Electronic Engineers) • vytváří IEEE 802.3

  3. Metody přístupu k médiu • Metoda CSMA/CD (Carrier Sense Multiple Access with Collision Detection) • vychází ze systému Aloha • uzel muže vysílat jen v případě, že nikdo nevysílá • odposlouchává médium a v případě vysílání kontroluje, zda nedošlo ke kolizi

  4. Kolize • Jak ke kolizi vlastně může dojít ? • současné započetí vysílání • konečná rychlost šíření signálu + téměř současné započetí vysílání • Nedá se deterministicky řídit, kdo po kolizi začne vysílat jako první • statistické metody řízení přístupu k médiu • kolizní okénko 64B • po opakované kolizi si každý uzel zvýší interval dalšího přístupu 2x – po 10ti neúspěších ohlásí chybu • Pozdní kolize – v Ethernetu by se vyskytovat neměly – kontrola jen na začátku vysílání

  5. Co je kolizní doména ? • vzniká na sdíleném médiu • u koaxiálního kabelu automaticky • u kroucené dvoulinky použitím HUBů • mezi kterýmikoliv uzly v Internetu nesmí být více, než 2 opakovače - dáno zpožděním signálu – může být i složitá struktura, ale pravidlo musí být zachováno • ochrana před kolizemi – switche (mosty)

  6. Switch • musí znát topologii sítě • samoučící • pokud neví – pošle všude • chránit před smyčkami • Source routing • pouze Token Ring • odesílatel musí vědět kudy poslat

  7. Token Ring • IBM • nejprve 4Mb/s, v roce 1989 16Mb/s

  8. Tlustý koaxiální kabel • transceivery – sběrnicová topologie • max 500 m • žlutá barva, tloušťka asi 1 cm • specifikace 10Base5 • max 100 uzlů min 2,5 m od sebe

  9. Tenký koaxiální kabel • transceiver – integrován na kartě • max 185 m • zpravidla černý, tloušťka asi 0,5 cm • označení 10Base2 • levnější, lépe se ohýbá • max 30 uzlů min 0,5 m od sebe

  10. Televizní kabel • 10Broad36 • 3,6 Km • přenos v přeloženém pásmu

  11. Kroucená dvojlinka • 10BaseT • ačkoliv každý uzel samostatný, stále sdílené médium • snaha zvýšit kapacitu • switche "cut through" vs "store&forward" • 100BaseT vs 100VG-AnyLAN, 1000BaseT • zlepšování kabeláže UTP 3 – 7 • Kvůli koliznímu okénku jen 100 m, se switchem 200 m

  12. Optický kabel • 100BaseFX • mnohovidová • 2 km • diody • 50, 62,5 nebo 100 mikronů • jednovidová • laser • 8 - 10 mikronů • 10ky km

  13. Bezdrátové spoje • radiová pojítka • Wi-Fi • 802.11b – 2,4 GHz • 11 MB/s • 100 m, 400 m, 24 km • satelitní spoje - Teledesic
