Presentation Transcript


  1. 주제 Aircraft Canopy

  2. Content 1 주제 선정 이유 2 Canopy 란? 3 제품 디자인 4 부품 별 제작 공정 5 시장성 및 수요예측

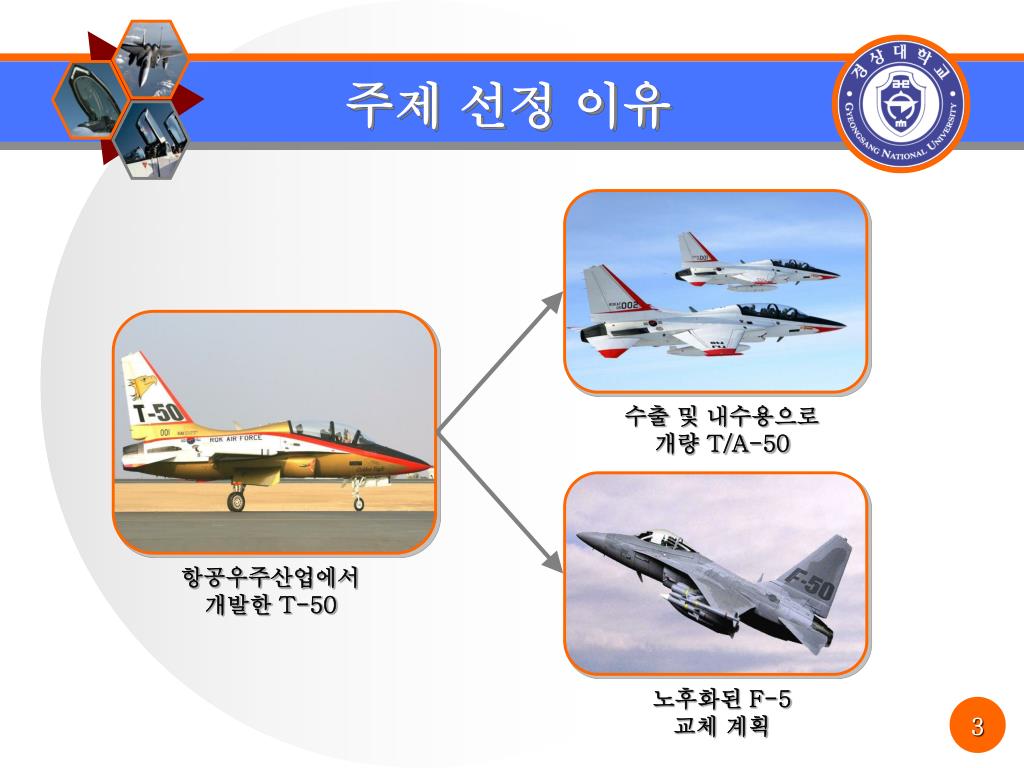

  3. 주제 선정 이유 수출 및 내수용으로 개량 T/A-50 항공우주산업에서 개발한 T-50 노후화된 F-5 교체 계획

  4. Canopy 란? 파일럿 보호 항공기 조정석의 투명 덮개 시야 확보

  5. 제품 디자인 T - 50 F - 16 시야 확보

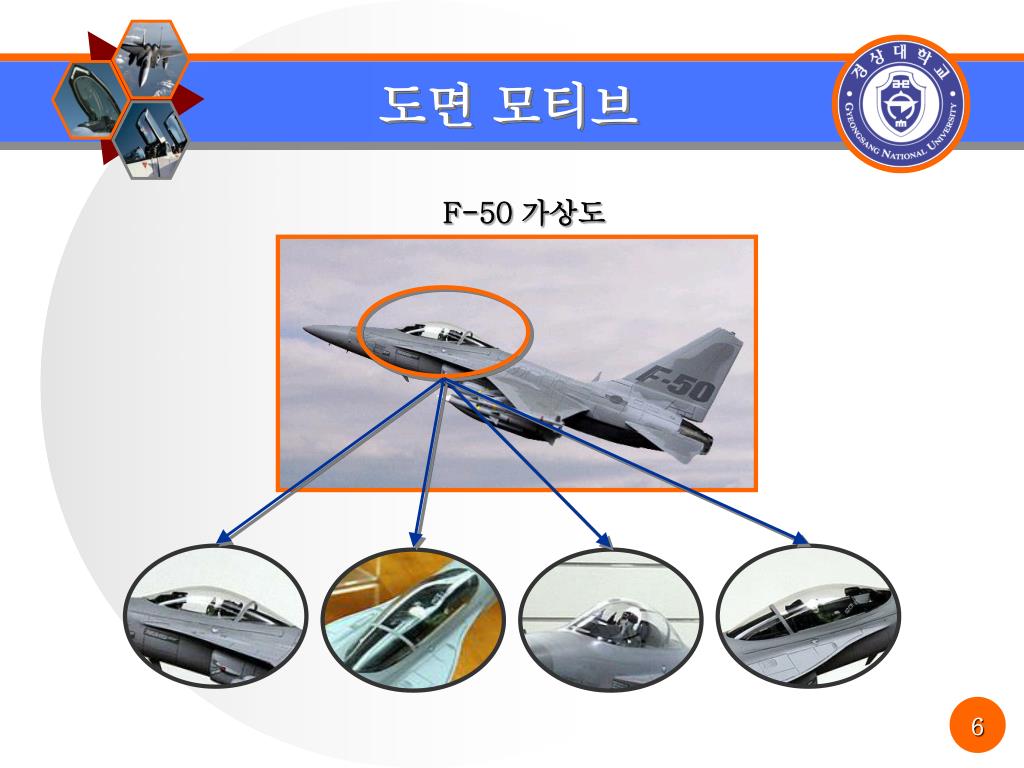

  6. 도면 모티브 F-50 가상도

  7. 도 면 2.9m 0.7m 평면도 측면도 정면도

  8. 주요 제작 부품

  9. 덮개 공정 과정 ▶ 진공 성형 플라스틱 시트를 틀 위에 대고 가열하여 부드럽게 한 뒤, 대기 압력 작용으로 틀에 꼭 끼게 하여 성형하는 방법 ▶ Sawing & Drilling 진공 선형 후 공정 과정

  10. 덮개 추가 설명 현재 Abrasion Resistant Coating 4-lb 550 kt Typical weight 127 lbs 0.523" Polycarbonate 0.025" TPU Interlayer 0.190" Spall Polycarbonate Abrasion Resistant Coating 과거 4-lb 350 kt Typical weight 123 lbs 0.150" Mil-P-5425 Acrylic 0.055" TPU Interlayer 0.530" Polycarbonate Abrasion Resistant Coating

  11. 프레임 공정 과정 소재 압력 금형 1 ▶ 압 출 단면이 균일한 봉이나 관 등을 제조하는 금속가공법 2 ▶ Bending 강판이나 형강을 곡면이나 곡선으로 굽히는 작업

  12. 겉판 공정 과정 소재 Roll 1 2 ▶ Rolling 회전하는 2개의 롤 사이로 통과시켜서 여러 형태의 재료, 즉 판 ,봉 등 가공하는 방법 2 ▶ 신장성형 얕은 곡면 형상의 대형제품을 가공하는 판재 성형 방법

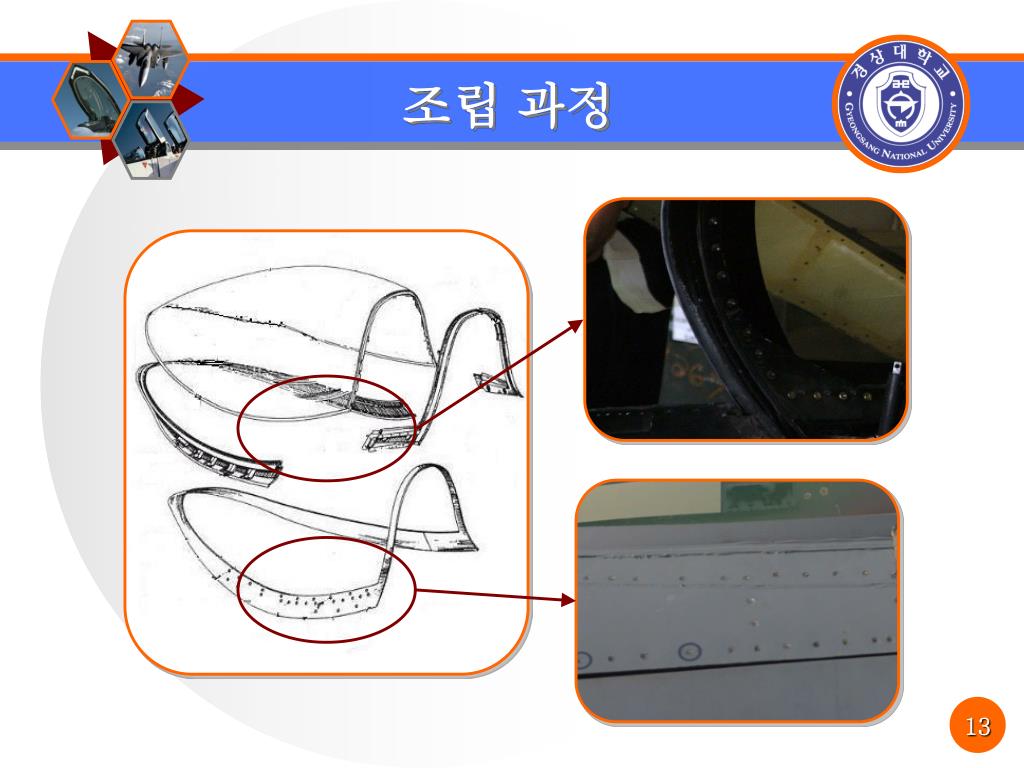

  13. 조립 과정

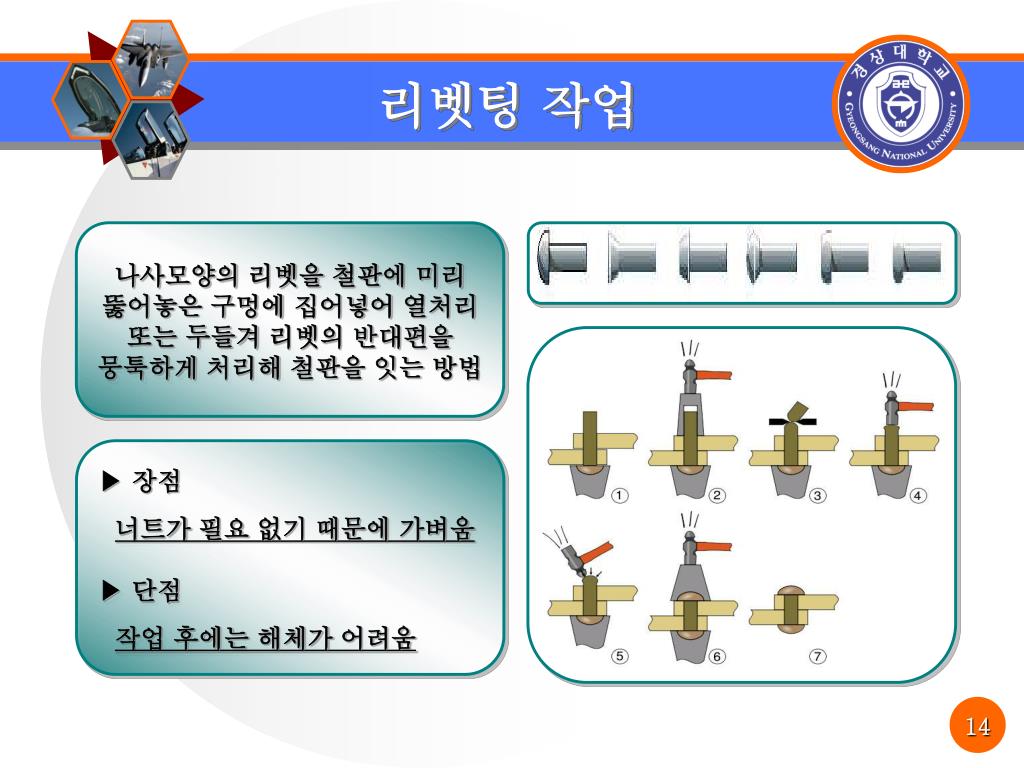

  14. 리벳팅 작업 나사모양의 리벳을 철판에 미리 뚫어놓은 구멍에 집어넣어 열처리 또는 두들겨 리벳의 반대편을 뭉툭하게 처리해 철판을 잇는 방법 ▶ 장점 너트가 필요 없기 때문에 가벼움 ▶ 단점 작업 후에는 해체가 어려움

  15. 항공기 수요 예측 국내 시장 1 정부지원 보라매 사업 바탕 2020년 까지 노후화된 훈련/전투기 교체작업 2 현재 국내 체결된 F-50기 수요 60대 3 공군의 전투기 수요에 따라 한국 우주항공(KAI) F-50기 165대 + α제작/공급예정

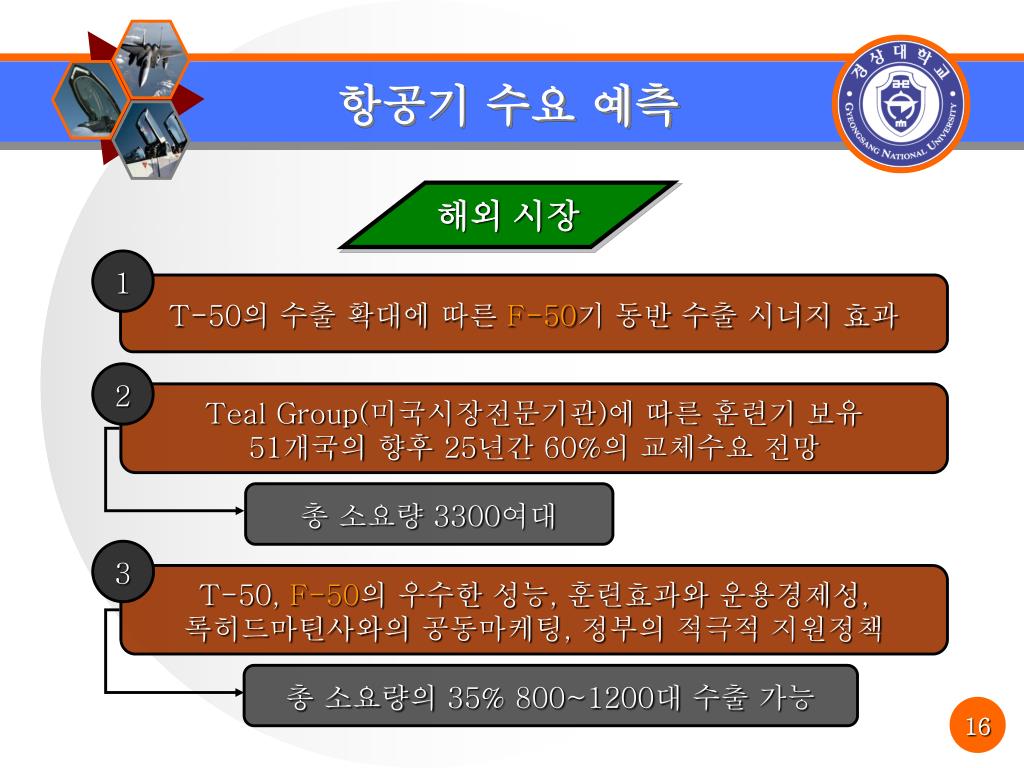

  16. 항공기 수요 예측 해외 시장 1 T-50의 수출 확대에 따른 F-50기 동반 수출 시너지 효과 2 Teal Group(미국시장전문기관)에 따른 훈련기 보유 51개국의 향후 25년간 60%의 교체수요 전망 총 소요량 3300여대 3 T-50, F-50의 우수한 성능, 훈련효과와 운용경제성, 록히드마틴사와의 공동마케팅, 정부의 적극적 지원정책 총 소요량의 35% 800~1200대 수출 가능

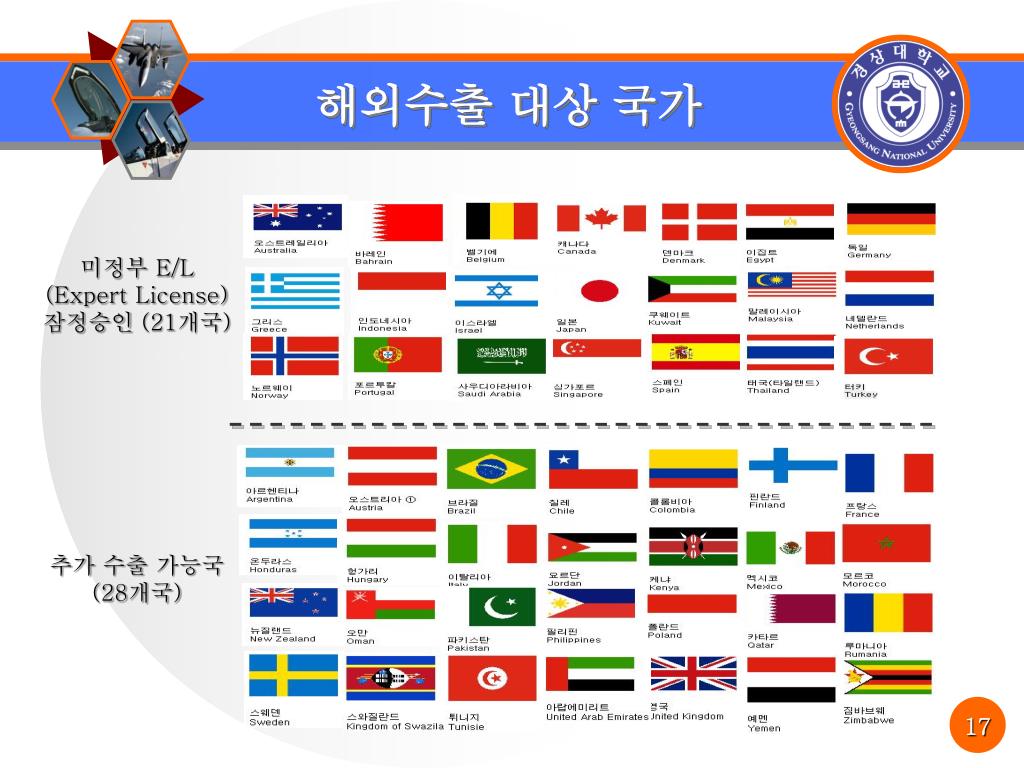

  17. 해외수출 대상 국가 미정부 E/L (Expert License) 잠정승인 (21개국) 추가 수출 가능국 (28개국)

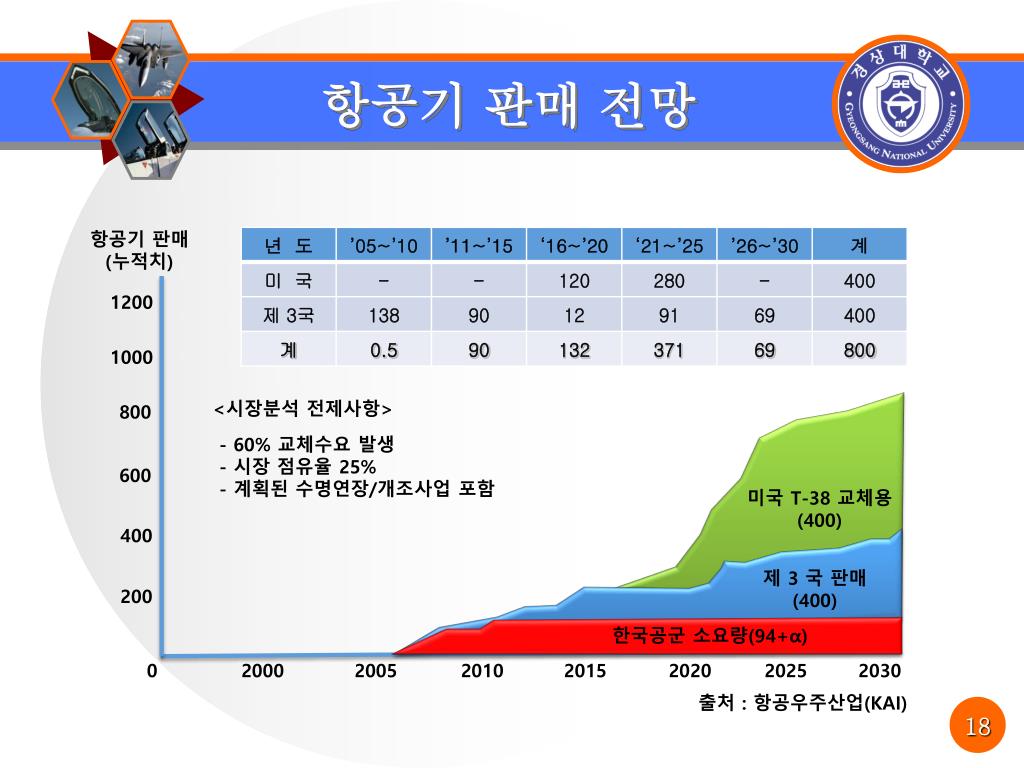

  18. 항공기판매 전망 항공기판매 (누적치) 1200 1000 <시장분석 전제사항> - 60% 교체수요 발생 - 시장 점유율 25% - 계획된 수명연장/개조사업 포함 800 600 미국 T-38 교체용 (400) 400 제 3 국 판매 (400) 200 한국공군 소요량(94+α) 0 2000 2005 2010 2015 2020 2025 2030 출처 : 항공우주산업(KAI)

  19. 이상 감사합니다. That's all we have.
