  1. Bir Model Olarak OSI Aslıhan Ayhan 99136019 Fatma Ersöz 99136027

  2. OSI Modelinin Gözden Geçirilmesi OSI UYGULAMA SUNUM OTURUM AKTARIM AĞ VERİ-BAĞLANTI FİZİKSEL

  3. OSI Modeli UYGULAMA 7 Servisler (Elektronik Posta, Dosya Transferi vb.) 6 SUNUM OTURUM 5 4 3 AKTARIM İLETİŞİM (AKTARIM) AĞ 2 VERİ-BAĞLANTI Fiziksel Bağlantı 1 FİZİKSEL

  4. İŞLEVSEL KATAGORİLER • FİZİKSEL BAĞLANTILAR: • İLETİŞİM: • SERVİSLER:

  5. KATMANLAR ARASI İLETİŞİM MESAJ UYGULAMA PAKET B1 SUNUM PAKET OTURUM B2 B1 N+1 B3 B2 B1 SEGMENT, DATAGRAM PAKET AKTARIM B4 B3 B2 B1 AĞ N DATAGRAM&PAKET N-1 VERİ-BAĞLANTI B5 B4 B3 B2 B1 FRAME & PAKET FİZİKSEL BİT & PAKET

  6. OSI FİZİKSEL KATMAN

  7. OSI FİZİKSEL KATMAN • Bağlantı Şekli • Fiziksel Topoloji • Sayısal (dijital) Sinyal • Analog sinyal • Bit Zaman Uyumlaması • Bandgenişliği • Çoğullama

  8. DOS UNIX MESAJ UYGULAMA UYGULAMA MESAJ B1 B1 PAKET SUNUM SUNUM PAKET B2B1 B2 B1 PAKET PAKET OTURUM OTURUM B3B2B1 SEGMENT,DATAGRAM PAKET B3 B2 B1 SEGMENT, DATAGRAM PAKET AKTARIM AKTARIM AĞ B4B3B2B1 B4B3B2B1 AĞ DATAGRAM & PAKET DATAGRAM & PAKET B5B4B3B2B1 B5B4B3B2B1 VERİ-BAĞLANTI FRAME & PAKET SET & PAKET VERİ-BAĞLANTI FRAME&PAKET FİZİKSEL FİZİKSEL SET & PAKET 1 0 0 1 0 0 1 1 0 1 0 VOLTAJ ZAMAN

  9. Fiziksel Katman Tanımları • Fiziksel Ağ Yapıları • Aktarım ortamının kullanımındaki mekanik ve elektriksel belirlemeler • Bit aktarım kodlama ve zamanlama kuralları • Fiziksel Katmanın Kapsamları • Yoğulaştırıcı, hub, repertar gibi elektriksel sinyal üreten birimler • Birimlerimlerin aktarım ortamıyla bağlantısını sağlayan, • aktarım ortamı bağlantı donanımları • Sayısal-analog çevrimi yapan modem ve codecler

  10. Fiziksel Katman Bağlantı Şekli Uçtan uca (point to point Çok Uçlu (Multipoint) Fiziksel Topoloji Yol (Bus) Halka (ring) Yıldız(star) Mesh Hücresel (cellular) Sayısal Sinyal Mevcut Durum (current state) Durum Geçişi(state transition) Analog Sinyal Mevcut Durum (current state) Durum Geçişi(state transition) Bit Uygulaması Asenkron (asynchronous) Senkron (synchronous) Bandgenişiliği Broadband Baseband Multiplexing Frekans Bölmeli Çoğullama (Frequency-Division multiplexing) FDM Zamanlama Bölmeli Çoğullama (Time-Division Multiplexing) TDM İstatistiksel zaman Bölmeli Çoğullama (statistical Time- Division Multiplexing) Stat TDM

  11. Bağlantı Türleri (Connection Types) Fiziksel Katman Bağlantı şekli Uçtan uca Çok uçlu

  12. Noktadan-Noktaya Bağlantı (Point-to-Point Connections)

  13. Çoklu Bağlantı (Multipoint/multidrop Connections)

  14. Fiziksel Topoloji (Pyhsical Topoloji) Fiziksel Katman Fiziksel Topoloji Yol Halka Yıldız Mesh Hücresel

  15. YOL (BUS) YILDIZ (STAR)

  16. Halka-Ring Mesh

  17. HÜCRESEL-CELLULER

  18. Fiziksel Yol Topolojisi (Bus Topology)

  19. Fiziksel Halka Topolojisi

  20. Fiziksel Yıldız Topolojisi (Star Topology)

  21. Fiziksel Mesh Topolojisi TRUE MESH HYBRID MESH

  22. Fiziksel Hücresel Topoloji (Cellular Topoloji)

  23. Sayısal Sinyalleme (Digital Signaling) Fiziksel Katman Sayısal Sinyal Mevcut Durum Durum Geçişi

  24. 88:88

  25. Voltaj Zaman

  26. Mevcut Durum (Current State) Voltaj 1 1 0 0 0 1 1 1 1 0 0 0 0 Zaman 0 1 2 3 4 5 6 7 8 9 10 11 12

  27. Durum Değiştirme (State Transition) Voltaj 0 1 0 0 1 0 0 0 1 0 0 0 0 Zaman 0 1 2 3 4 5 6 7 8 9 10 11 12

  28. Analog Sinyalleme (Analog Signaling) Fiziksel Katman Analog sinyal Mevcut Durum Durum Geçişi

  29. Voltaj Frekans + Genlik 0 zaman -

  30. Genlik

  31. Frekans

  32. Faz C sinyali B sinyali A sinyali Voltaj Zaman 90º 270°

  33. Mevcut Durum (Current State) • ASK (Amplitude-shift keying) • FSK (Frequency-shift keying)

  34. Durum Değiştirme (State Transition)

  35. Bit Zaman Uyumlaması ( Bit Synchronization) Fiziksel Katman Bit zaman uyumlaması Asenkron Senkron

  36. Asenkron (asynchronous) • Senkron (synchronous) • Garanti Edilmiş Durum Değişimi • Ayrı Saat Sinyalleri (Separete Clock Signals) • Artık Örneklem Alma (Oversampling)

  37. Bandgenişliği Kullanımı(Bandwidth Use) Fiziksel Katman Bandgenişliği kullanımı Broadband Baseband

  38. Baseband Ortam band genişiliği Sayısal Sinyal

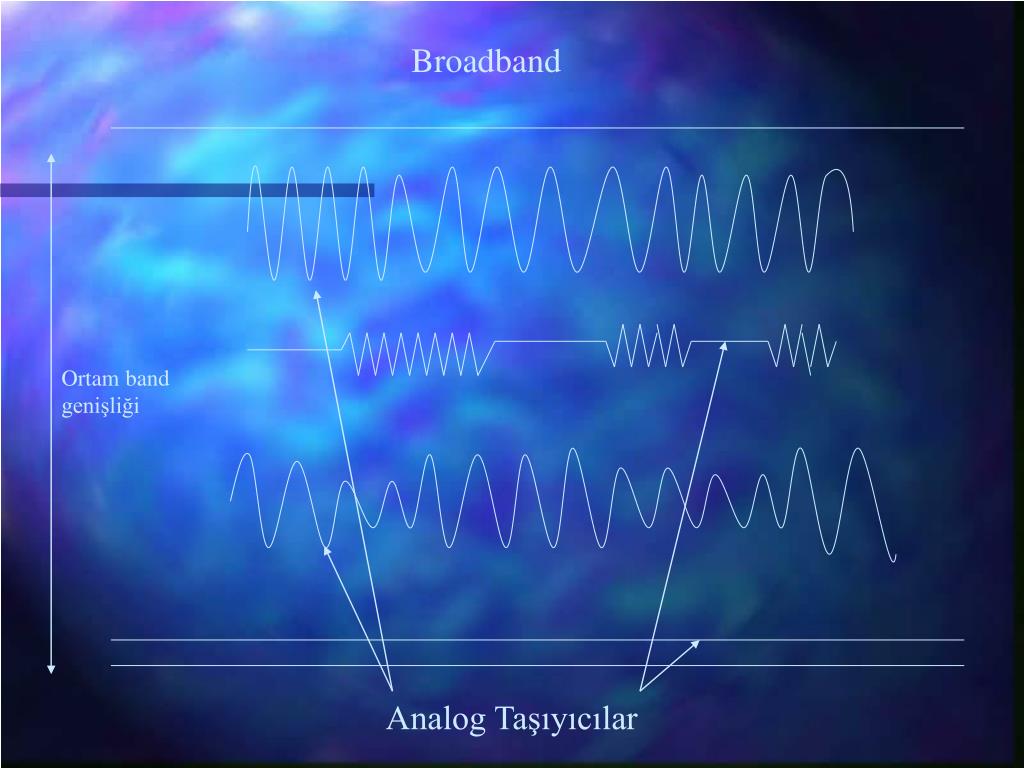

  39. Broadband Ortam band genişliği Analog Taşıyıcılar

  40. Çoğullama (Multlexing) Fiziksel Katman Çoğullama (multiplexing) Frekans Bölmeli Çoğullama Zaman Bölmeli Çoğullama İstatiksel Zaman Bölmeli Çoğullama

  41. mux mux Çoğullayıcı Çoğullayıcı

  42. Frekans-Dilimlemeli Çoğullama (Frequency-Division Multiplexing-FDM • Zaman-Dilimlemeli Çoğullama (Time-Division Multiplexing-TDM) • İstatistiksel-Zaman Dilimlemeli Çoğullama (Statistical Time-Division • Multiplexing-Stat TDM)

  43. FDM KANAL A (FREKANS 1) KANAL B (FREKANS 2) KANAL C (FREKANS 3) KANAL D (FREKANS 4) mux mux Çoğullayıcı Çoğullayıcı

  44. TDM A B C A B C A B C mux mux Çoğullayıcı Çoğullayıcı

  45. STAT TDM A B B A B C B B B mux mux Çoğullayıcı Çoğullayıcı

  46. OSI Veri-Bağlantı Katmanı Serap Nacar 99136002

  47. Mantıksal (Logical ) Topoloji • Ortalama Erişim (Media Access) • Adresleme • Bağlantı Servisleri

  48. DOS UNIX MESAJ UYGULAMA UYGULAMA MESAJ B1 B1 PAKET SUNUM SUNUM PAKET B2B1 B2 B1 PAKET PAKET OTURUM OTURUM B3B2B1 SEGMENT,DATAGRAM PAKET B3 B2 B1 SEGMENT, DATAGRAM PAKET AKTARIM AKTARIM AĞ B4B3B2B1 B4B3B2B1 AĞ DATAGRAM & PAKET DATAGRAM & PAKET B5B4B3B2B1 B5B4B3B2B1 VERİ-BAĞLANTI FRAME & PAKET SET & PAKET VERİ-BAĞLANTI FRAME&PAKET FİZİKSEL FİZİKSEL SET & PAKET 010100 010100 010100 LLC MAC 1000110101 1000110101 1000110101

  49. OSI Veri-Bağlantı Katmanı Konuları Fiziksel Katmanı Gruplandırmak Hata Kontrolü Veri Akış Kontrolü Ağ Üzerindeki Bilgisayarların Tanınması

  50. Ağ Bağlantı Elemanları Brid’ler Akıllı Hub’lar (Intelligent hubs) Ağ Arabirim Kartları (Network Interface Boards)
