第 1 节 AutoCAD 基础知识

第 1 节 AutoCAD 基础知识. 本节主要介绍 AutoCAD 软件具有的功能和特点,尤其是 AutoCAD 2004 的新增功能;并将详细介绍 AutoCAD 2004 中绘图环境设置的具体操作方法,以及创建新图形、打开旧图形的命令使用方式,最后讲解如何使用 AutoCAD 2004 中的向导、样板和布局功能。. 1 AutoCAD 2004 简介 2 绘图环境设置 3 创建新图形和打开旧图形 4 使用向导、样板和布局. 1 AutoCAD 2004 简介.

Download Presentation

第 1 节 AutoCAD 基础知识

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

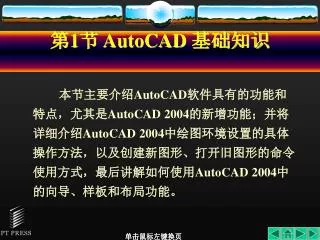

  1. 第1节 AutoCAD 基础知识 • 本节主要介绍AutoCAD软件具有的功能和特点,尤其是AutoCAD 2004的新增功能;并将详细介绍AutoCAD 2004中绘图环境设置的具体操作方法,以及创建新图形、打开旧图形的命令使用方式,最后讲解如何使用AutoCAD 2004中的向导、样板和布局功能。

  2. 1 AutoCAD 2004简介 • 2 绘图环境设置 • 3 创建新图形和打开旧图形 • 4 使用向导、样板和布局

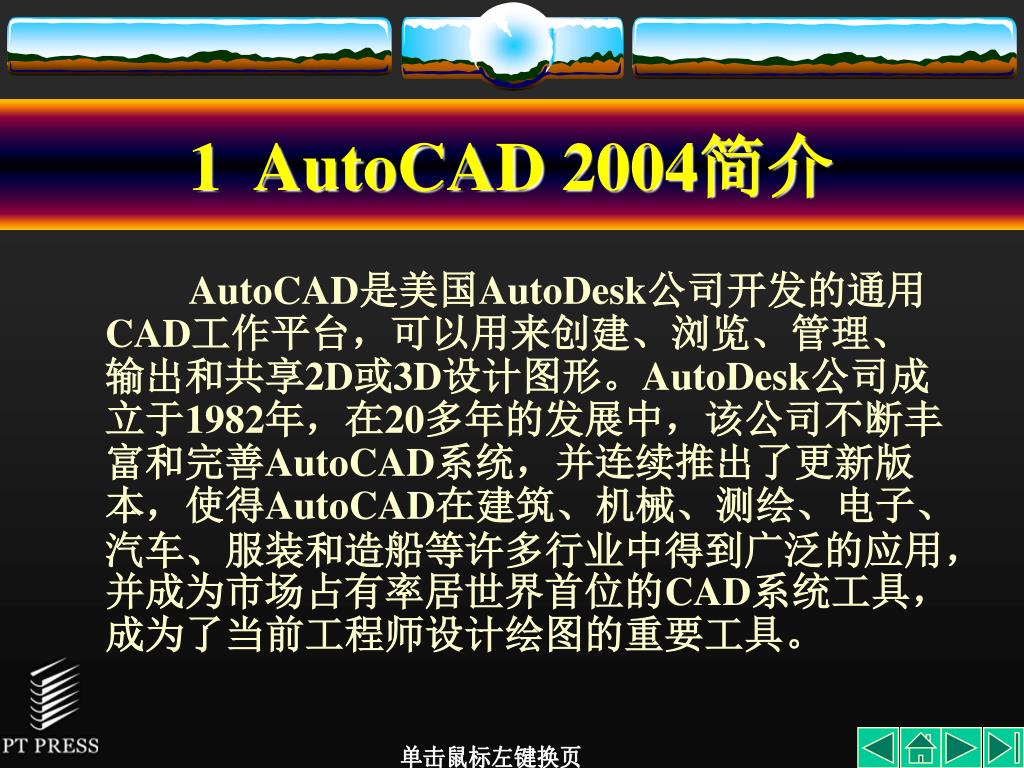

  3. 1 AutoCAD 2004简介 • AutoCAD是美国AutoDesk公司开发的通用CAD工作平台,可以用来创建、浏览、管理、输出和共享2D或3D设计图形。AutoDesk公司成立于1982年,在20多年的发展中,该公司不断丰富和完善AutoCAD系统,并连续推出了更新版本,使得AutoCAD在建筑、机械、测绘、电子、汽车、服装和造船等许多行业中得到广泛的应用,并成为市场占有率居世界首位的CAD系统工具,成为了当前工程师设计绘图的重要工具。

  4. AutoCAD软件主要具有如下特点。 • 1.完善的图形绘制和编辑功能 • (1)可以绘制二维图形和三维实体图形。 • (2)可以对三维实体进行自动消隐、润色和赋材质等操作,以生成真实感极强的渲染图形。 • (3)具有强大的图形编辑功能,能方便地进行图形的修改、编辑操作。 • (4)强大的尺寸整体标注和半自动标注功能。

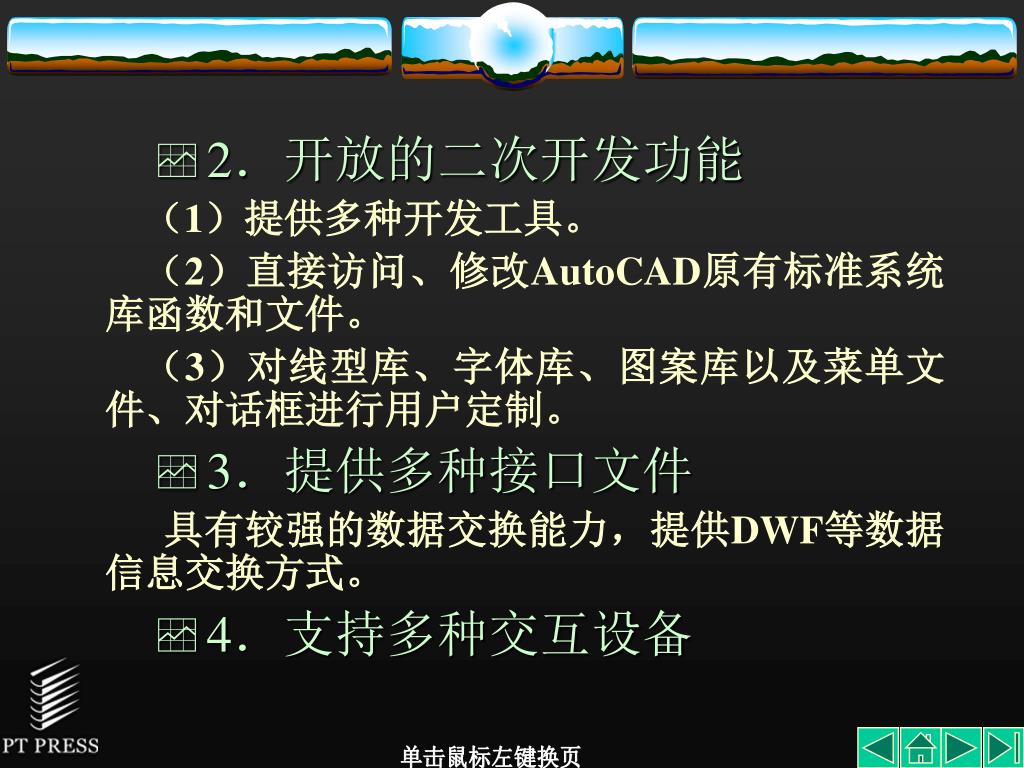

  5. 2.开放的二次开发功能 • (1)提供多种开发工具。 • (2)直接访问、修改AutoCAD原有标准系统库函数和文件。 • (3)对线型库、字体库、图案库以及菜单文件、对话框进行用户定制。 • 3.提供多种接口文件 • 具有较强的数据交换能力,提供DWF等数据信息交换方式。 • 4.支持多种交互设备

  6. 5.具有良好的用户界面和高级辅助功能 • AutoCAD 2004是AutoDesk公司推出的一个版本,不仅继承了先前版本的优点,而且强化了Web网络设计功能,界面更加友好,体系结构更为开放,在协作、数据共享以及管理上的改进尤为突出,其新增的功能有如下几项。 • 1.工作效率高 • 2.数据共享 • 3.完备的管理

  7. 1.1 基础界面 • 首次启动AutoCAD 2004的工作界面,屏幕布局如图1-1所示,一般由6个部分组成,其主要的功能如下。(安装启动) • 1.窗口控制按钮 • 2.下拉菜单栏 • 3.浮动工具条 • 4.绘图区 • 5.命令提示窗口 • 6.状态栏

  8. 图1-1 AutoCAD 2004屏幕布局

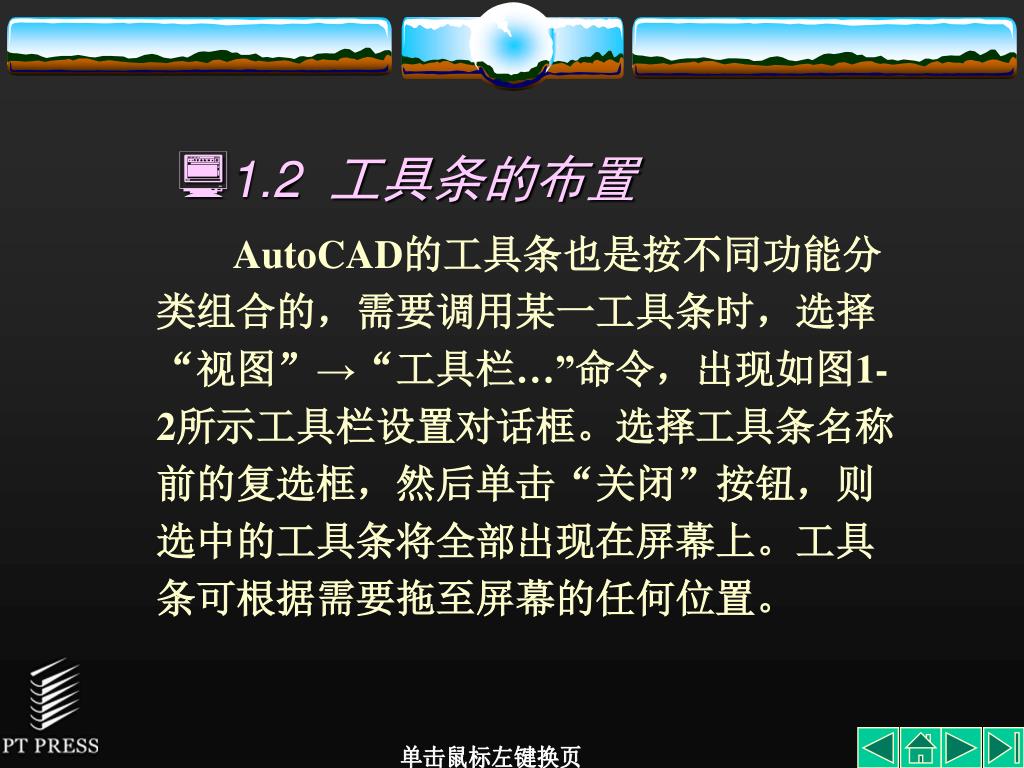

  9. 1.2 工具条的布置 • AutoCAD的工具条也是按不同功能分类组合的,需要调用某一工具条时,选择“视图”→“工具栏…”命令,出现如图1-2所示工具栏设置对话框。选择工具条名称前的复选框,然后单击“关闭”按钮,则选中的工具条将全部出现在屏幕上。工具条可根据需要拖至屏幕的任何位置。

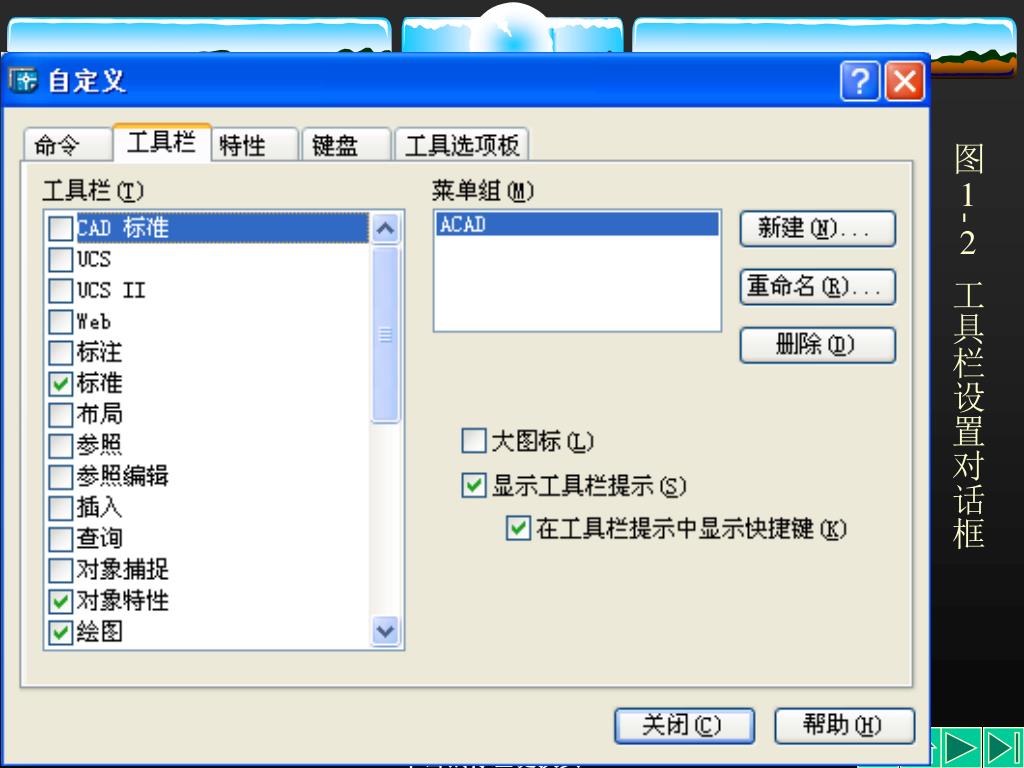

  10. 图1-2 工具栏设置对话框

  11. 2 绘图环境设置 • 2.1 绘图单位设置 • 选择“格式”→“单位…”命令,系统将弹出如图1-3所示的对话框。用户可根据需要分别在“长度”和“角度”两个组合框内设定绘图的长度单位及其精度、角度单位及其精度。

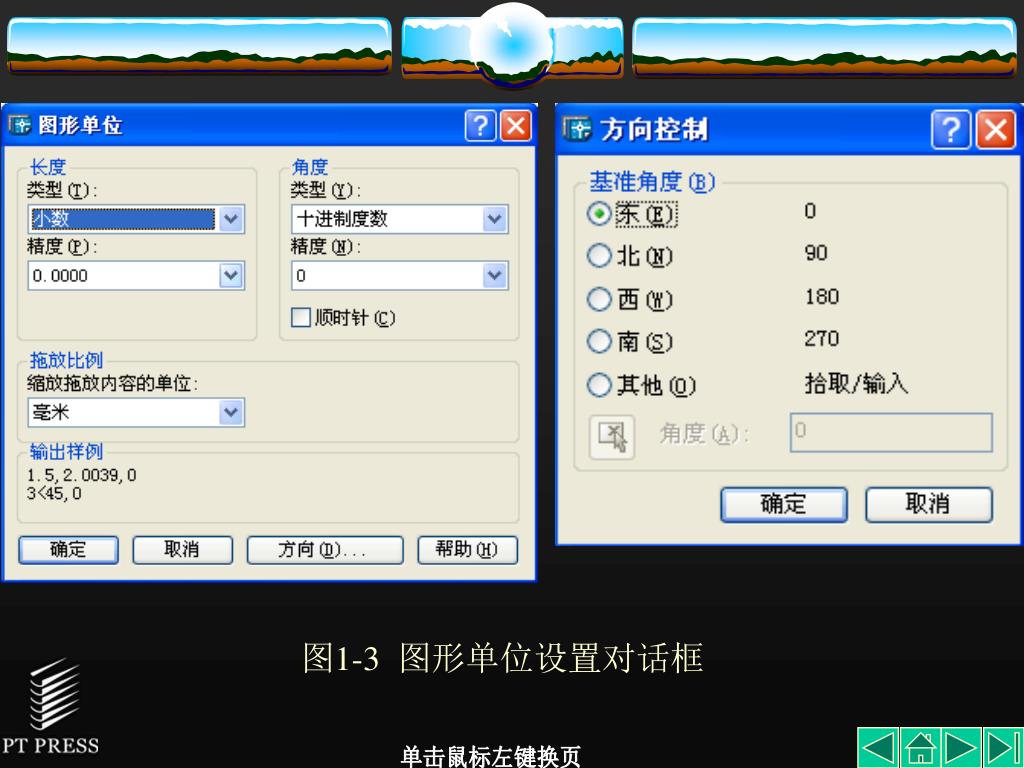

  12. 图1-3 图形单位设置对话框

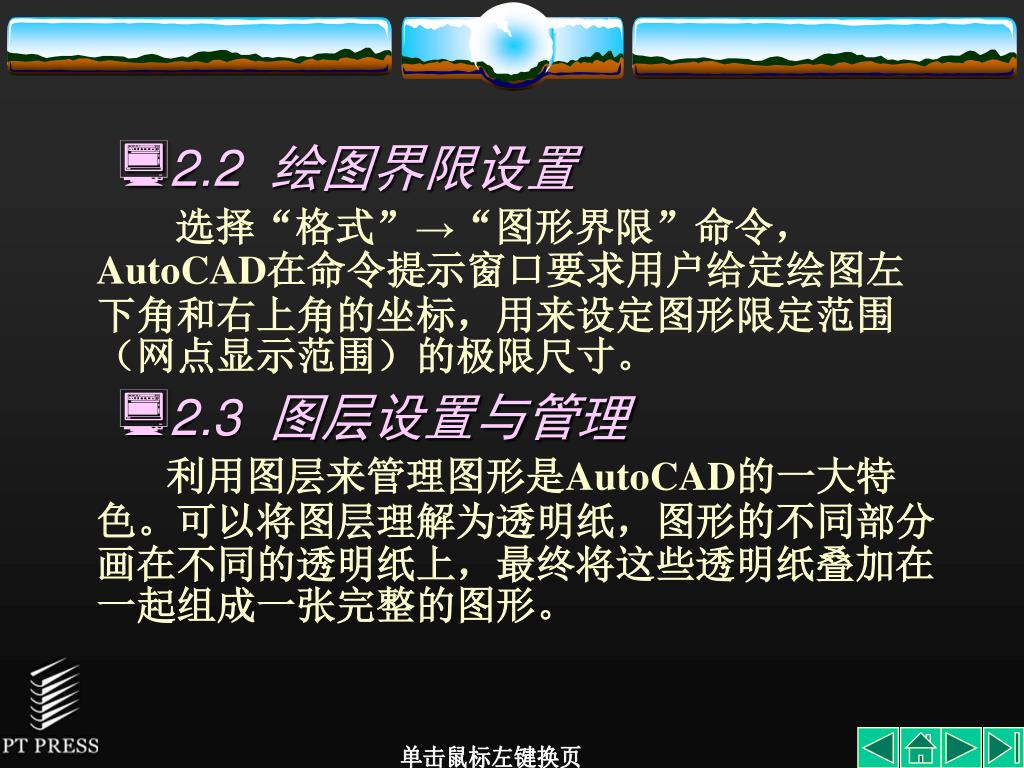

  13. 2.2 绘图界限设置 • 选择“格式”→“图形界限”命令,AutoCAD在命令提示窗口要求用户给定绘图左下角和右上角的坐标,用来设定图形限定范围(网点显示范围)的极限尺寸。 • 2.3 图层设置与管理 • 利用图层来管理图形是AutoCAD的一大特色。可以将图层理解为透明纸,图形的不同部分画在不同的透明纸上,最终将这些透明纸叠加在一起组成一张完整的图形。

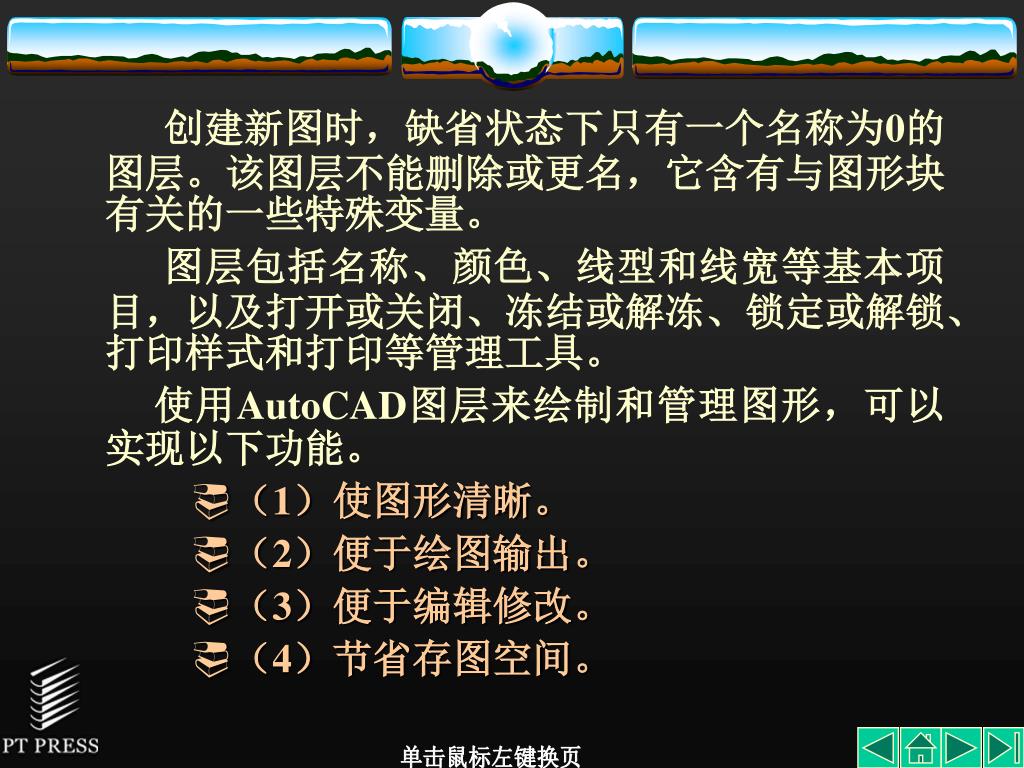

  14. 创建新图时,缺省状态下只有一个名称为0的图层。该图层不能删除或更名,它含有与图形块有关的一些特殊变量。创建新图时,缺省状态下只有一个名称为0的图层。该图层不能删除或更名,它含有与图形块有关的一些特殊变量。 • 图层包括名称、颜色、线型和线宽等基本项目,以及打开或关闭、冻结或解冻、锁定或解锁、打印样式和打印等管理工具。 • 使用AutoCAD图层来绘制和管理图形,可以实现以下功能。 • (1)使图形清晰。 • (2)便于绘图输出。 • (3)便于编辑修改。 • (4)节省存图空间。

  15. 通过“图层特性管理器”对话框可以从屏幕上直接设置与改变图层的状态和特性。通过“图层特性管理器”对话框可以从屏幕上直接设置与改变图层的状态和特性。 • (1)新建图层。 • (2)设定图层为当前层。 • (3)删除图层。 • (4)修改图层颜色。 • (5)修改图层的线型。 • (6)修改图层的线宽。 • (7)修改图层的状态。

  16. 3 创建新图形和打开旧图形 • 3.1 建立新图形 • 3.2 打开旧图形 • 3.3 保存图形文件 • 3.4 口令保护与数字签名

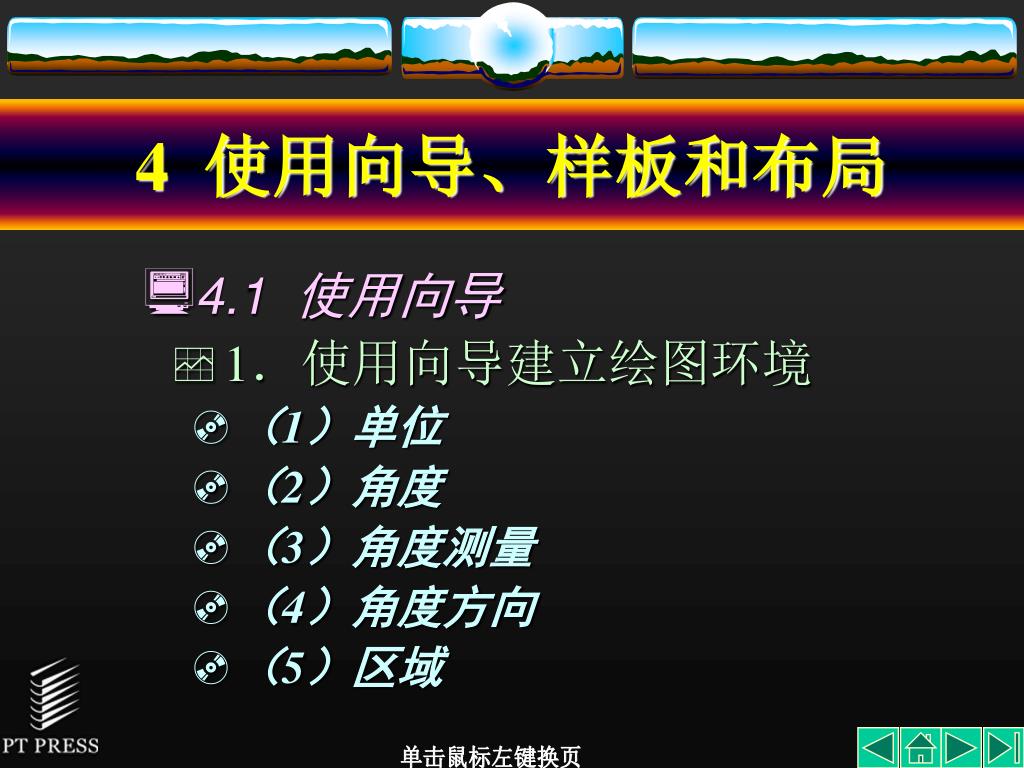

  17. 4 使用向导、样板和布局 • 4.1 使用向导 • 1.使用向导建立绘图环境 • (1)单位 • (2)角度 • (3)角度测量 • (4)角度方向 • (5)区域

  18. 2.使用向导进行布局的设置 • 通过AutoCAD提供的布局向导功能,用户可以很方便地设置和创建布局。选择“插入”→“布局”→“布局向导”或“工具”→“向导”→“创建布局…”命令,系统弹出如图1-19所示的对话框。

  19. 图1-19 布局创建向导

  20. 4.2 使用样板规范图形 • 在创建新图时,采用AutoCAD提供的样板图模式,可以将已进行标准设置的图形存储起来,作为绘制新图时的基础图形。采用样板可以减少用户设置绘图环境的工作量,并将一个单位内部的图形以一个模式统一起来,有利于相互之间的图形数据交换和交流。

  21. 下面以零件图的样板文件为例,介绍样板图形创建的主要步骤。下面以零件图的样板文件为例,介绍样板图形创建的主要步骤。 • (1)设置绘图环境,包括层设置、文字样式和尺寸标注样式等。 • (2)按国家标准绘出指定图幅的图框和标题栏等。 • (3)将图形按.dwt格式保存。

  22. 4.3 使用布局 • 1.模型空间和图纸空间 • 2.创建布局

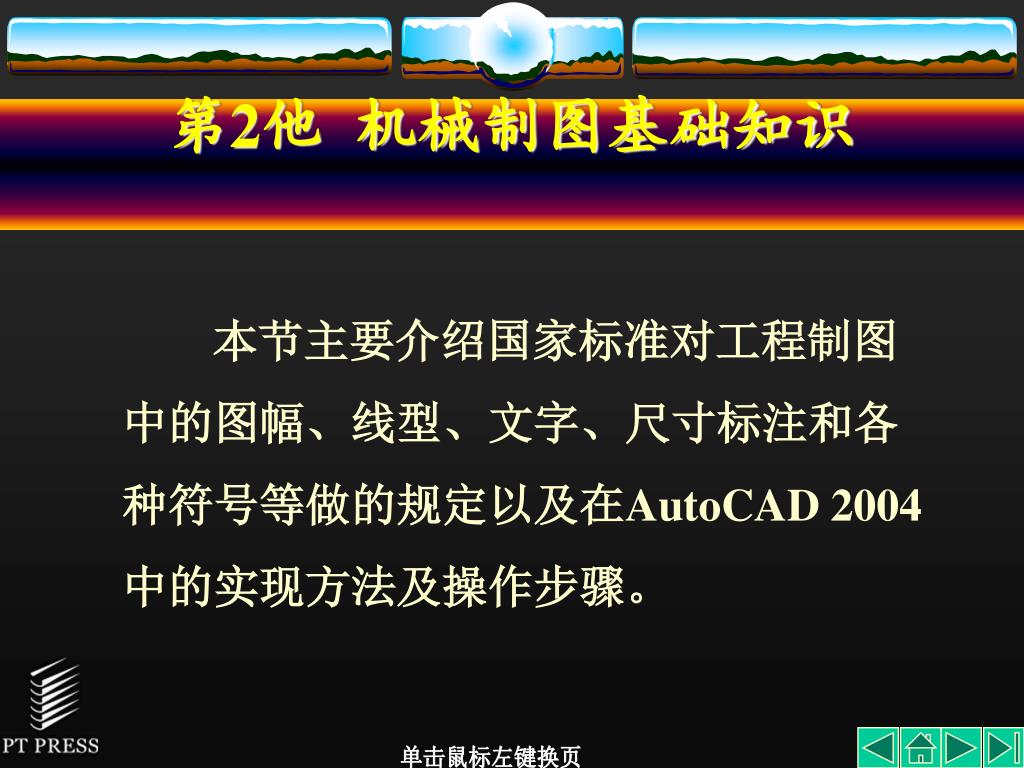

  23. 第2他 机械制图基础知识 • 本节主要介绍国家标准对工程制图中的图幅、线型、文字、尺寸标注和各种符号等做的规定以及在AutoCAD 2004中的实现方法及操作步骤。

  24. 1 图纸幅面及标题栏 • 2 比例、字体及图线 • 3 尺寸标注样式 • 4 基准符号、粗糙度和形位公差标注规定

  25. 1 图纸幅面及标题栏 • 1.1 国标规定 • 1.图纸幅面尺寸 • 2.图框格式 • 3.标题栏的方位

  26. 1.2 设置及调用方法 • 1.图纸幅面及标题栏的设置 • (1)按照如图2-1和图2-2所示的图框格式、表2-1所列的图纸幅面尺寸,利用绘图工具完成图纸内、外框的绘制。 • (2)按照如图2-3所示的标题栏的格式,完成标题栏的绘制,并将其创建成块。

  27. 图2-1 留装订边的图框格式

  28. 图2-2 不留装订边的图框格式

  29. 图2-3 标题栏的格式

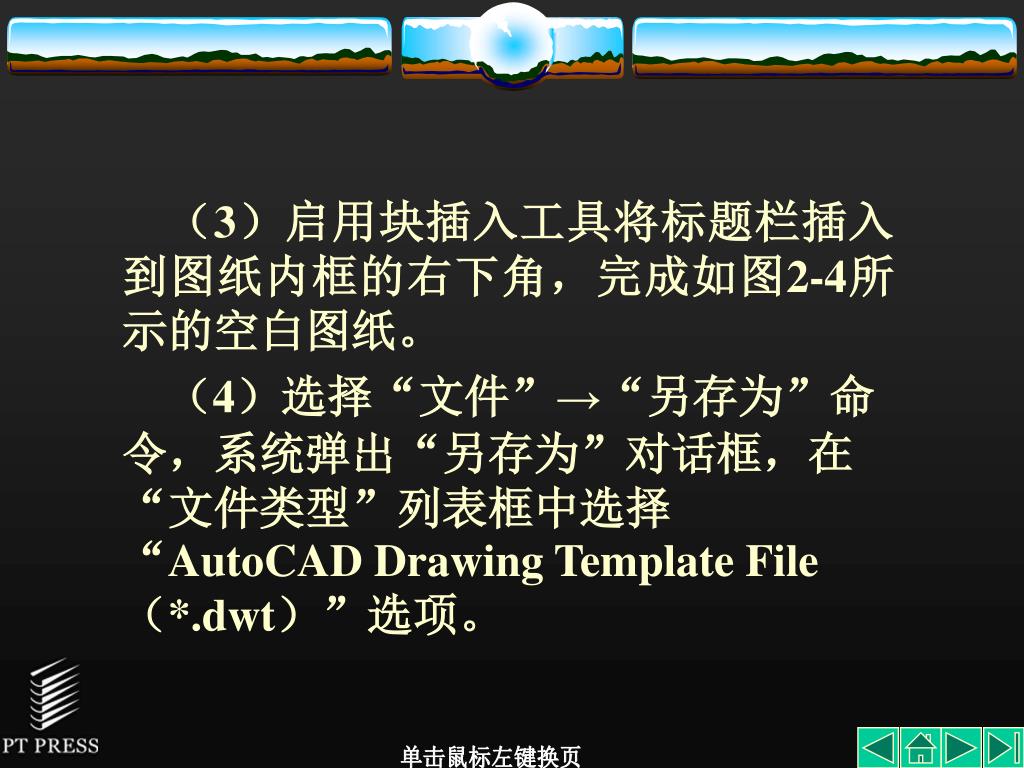

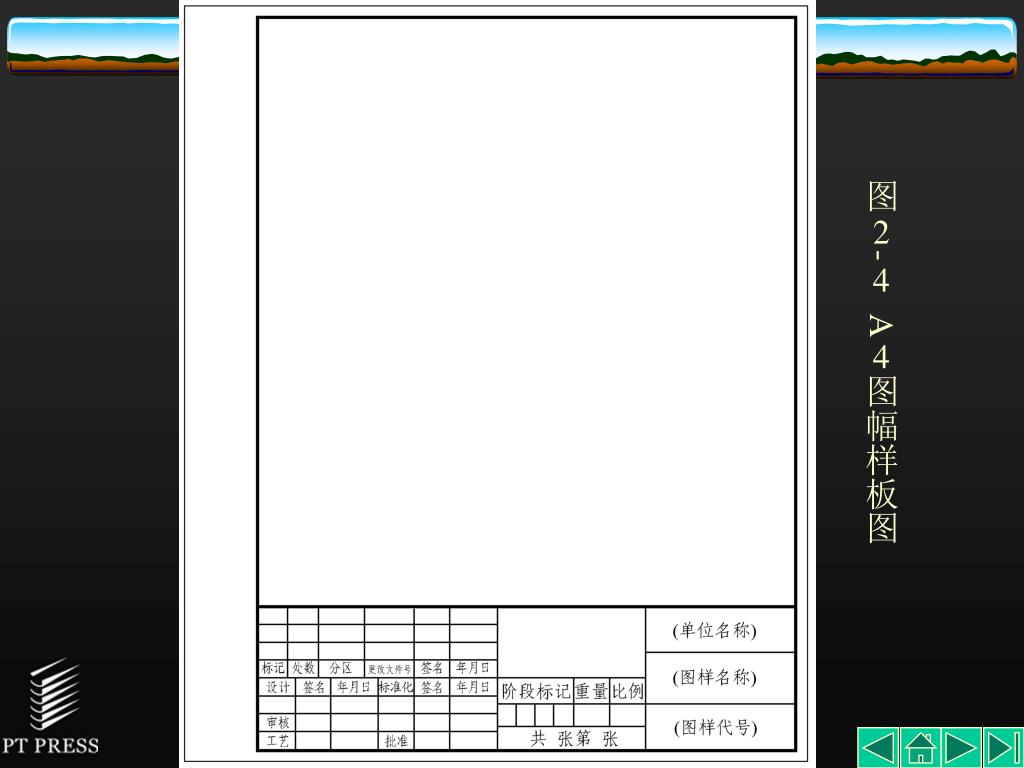

  30. (3)启用块插入工具将标题栏插入到图纸内框的右下角,完成如图2-4所示的空白图纸。(3)启用块插入工具将标题栏插入到图纸内框的右下角,完成如图2-4所示的空白图纸。 • (4)选择“文件”→“另存为”命令,系统弹出“另存为”对话框,在“文件类型”列表框中选择“AutoCAD Drawing Template File (*.dwt)”选项。

  31. 图2-4 A4图幅样板图

  32. 2.模板图的调用 • (1)利用模板图创建一个图形文件 • (2)插入一个样板布局

  33. 2 比例、字体及图线 • 2.1 国标规定 • 1.比例 • 比例是指图纸中图形与其实物相应要素的线性尺寸之比。绘制图样时,一般应采用表2-2中规定的比例。

  34. 2.字体 • 图样中使用的字体必须做到:字体工整、笔划清楚、间隔均匀、排列整齐。 • 3.图线 • 国家标准《技术制图》图线(GB/T17450—1998)规定了工程图样中各种图线的名称、型式及其画法。常用图线的名称、型式、宽度以及在图样上的应用见表2-3和图2-5。

  35. 图2-5 图线应用示例

  36. 图线的画法规定如下。 • (1)粗线的宽度(d)应根据图形的大小和复杂程度的不同,在0.5~2mm之间选择,应尽量保证在图样中不出现宽度小于0.18mm的图线。细线的宽度约为d/3。图线宽度的推荐系列为:0.13mm,0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm和2mm。

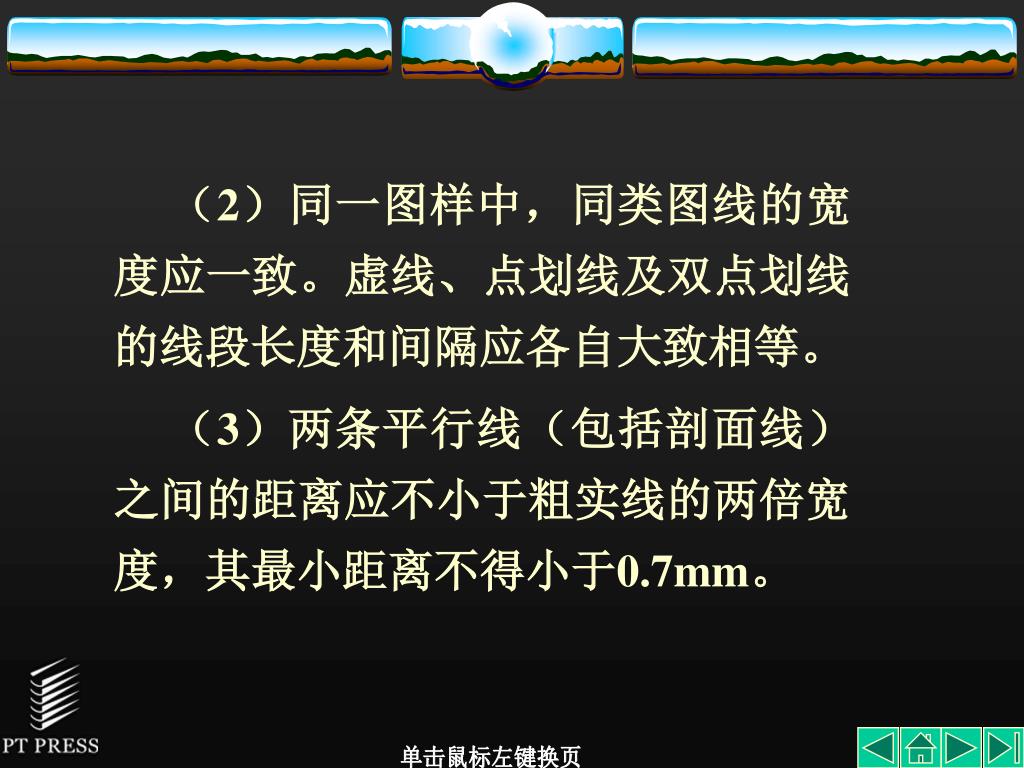

  37. (2)同一图样中,同类图线的宽度应一致。虚线、点划线及双点划线的线段长度和间隔应各自大致相等。(2)同一图样中,同类图线的宽度应一致。虚线、点划线及双点划线的线段长度和间隔应各自大致相等。 • (3)两条平行线(包括剖面线)之间的距离应不小于粗实线的两倍宽度,其最小距离不得小于0.7mm。

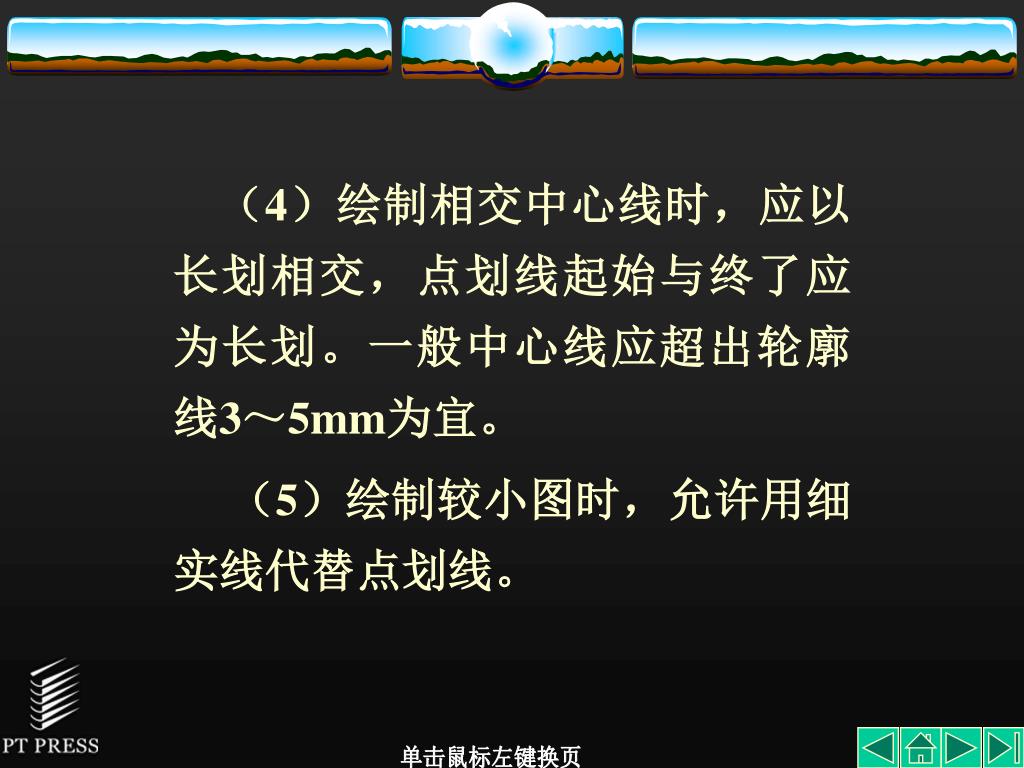

  38. (4)绘制相交中心线时,应以长划相交,点划线起始与终了应为长划。一般中心线应超出轮廓线3~5mm为宜。(4)绘制相交中心线时,应以长划相交,点划线起始与终了应为长划。一般中心线应超出轮廓线3~5mm为宜。 • (5)绘制较小图时,允许用细实线代替点划线。

  39. 2.2 AutoCAD中的设定方法 • 1.比例 • 2.字体 • 3.设置图层

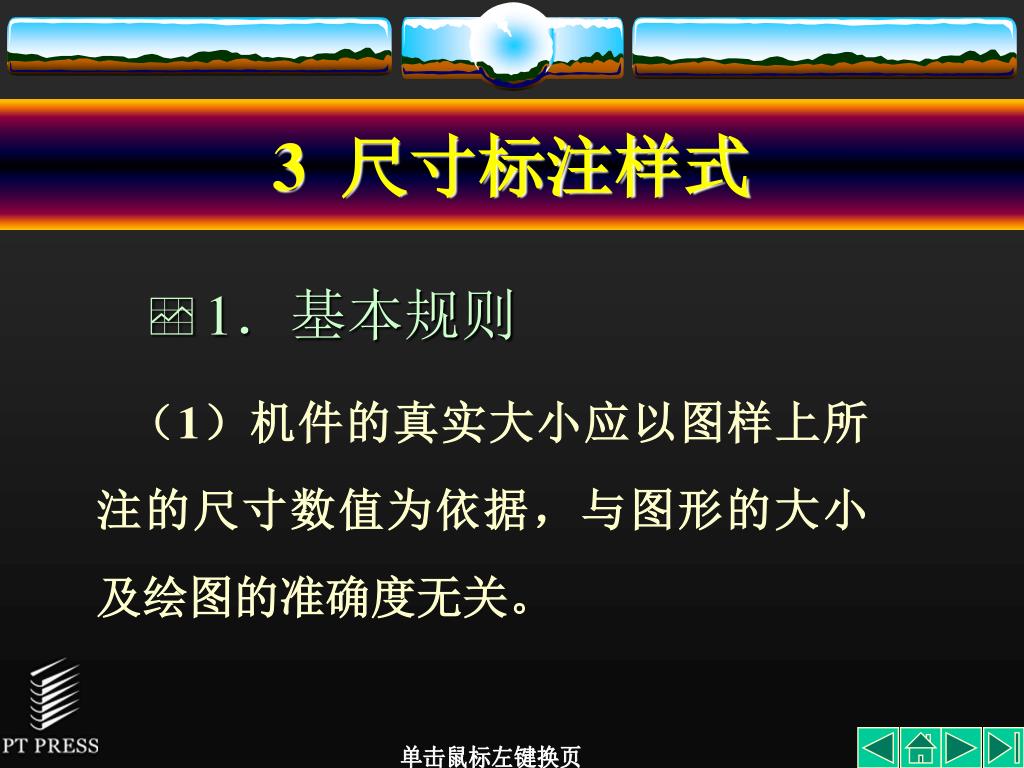

  40. 3 尺寸标注样式 • 1.基本规则 • (1)机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。

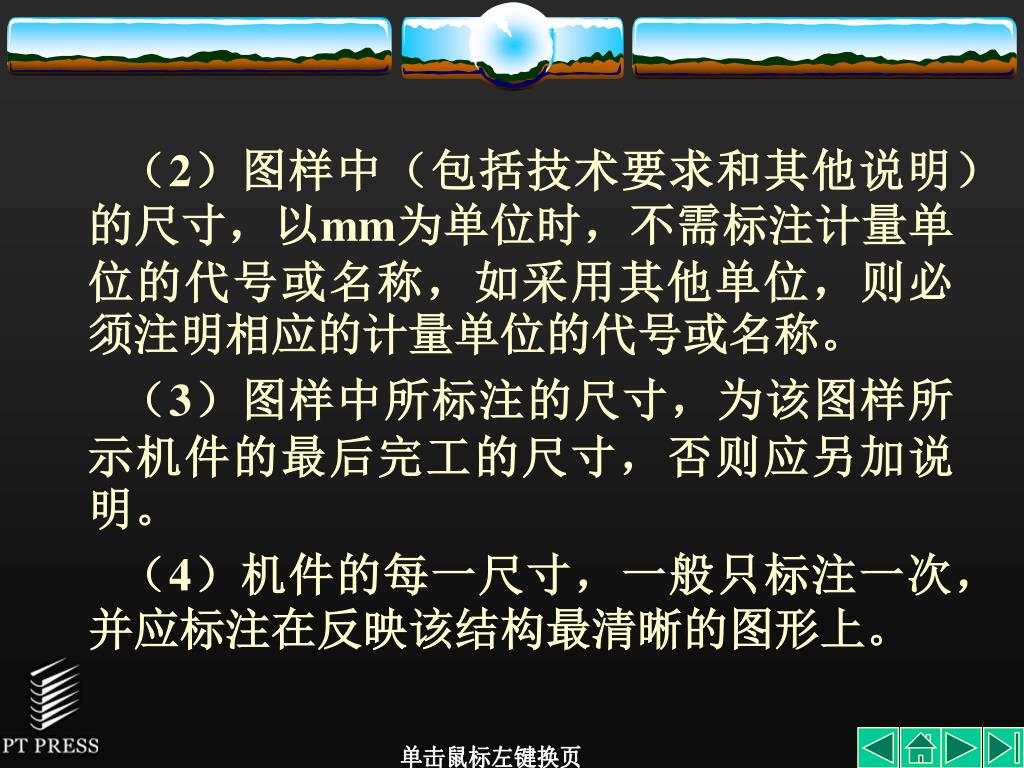

  41. (2)图样中(包括技术要求和其他说明)的尺寸,以mm为单位时,不需标注计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。(2)图样中(包括技术要求和其他说明)的尺寸,以mm为单位时,不需标注计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。 • (3)图样中所标注的尺寸,为该图样所示机件的最后完工的尺寸,否则应另加说明。 • (4)机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。

  42. 2.尺寸的组成 • 尺寸一般由尺寸界线、尺寸线和尺寸数字等组成。 • (1)尺寸界线。尺寸界线用来表示所注尺寸的范围。 • (2)尺寸线。尺寸线用来表示所注尺寸的度量方向。 • (3)尺寸数字。尺寸数字用以表示所注机件尺寸的实际大小。

  43. 3.尺寸标注的基本方法(GB4458.4--84) • 尺寸标注的基本方法见表2-7。 • 4.尺寸标注的简化表示法(GB/T16675.2—1996) • 标注尺寸时,应尽可能使用的符号和缩写词见表2-8。

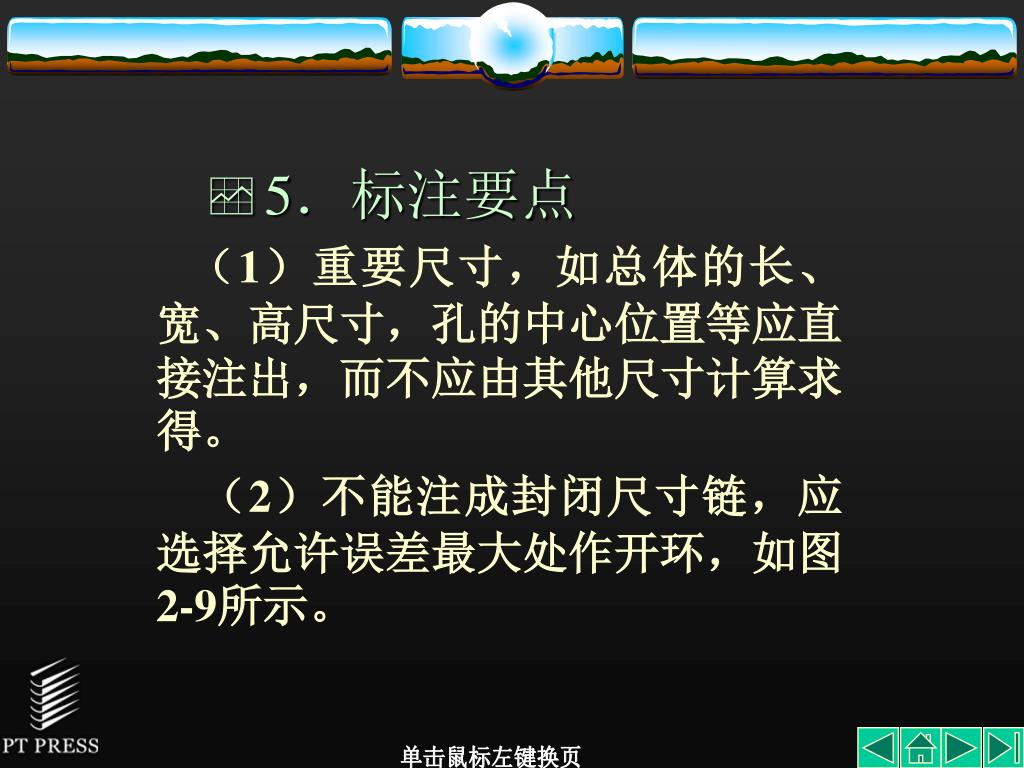

  44. 5.标注要点 • (1)重要尺寸,如总体的长、宽、高尺寸,孔的中心位置等应直接注出,而不应由其他尺寸计算求得。 • (2)不能注成封闭尺寸链,应选择允许误差最大处作开环,如图2-9所示。

  45. 图2-9 允许误差最大处作开环

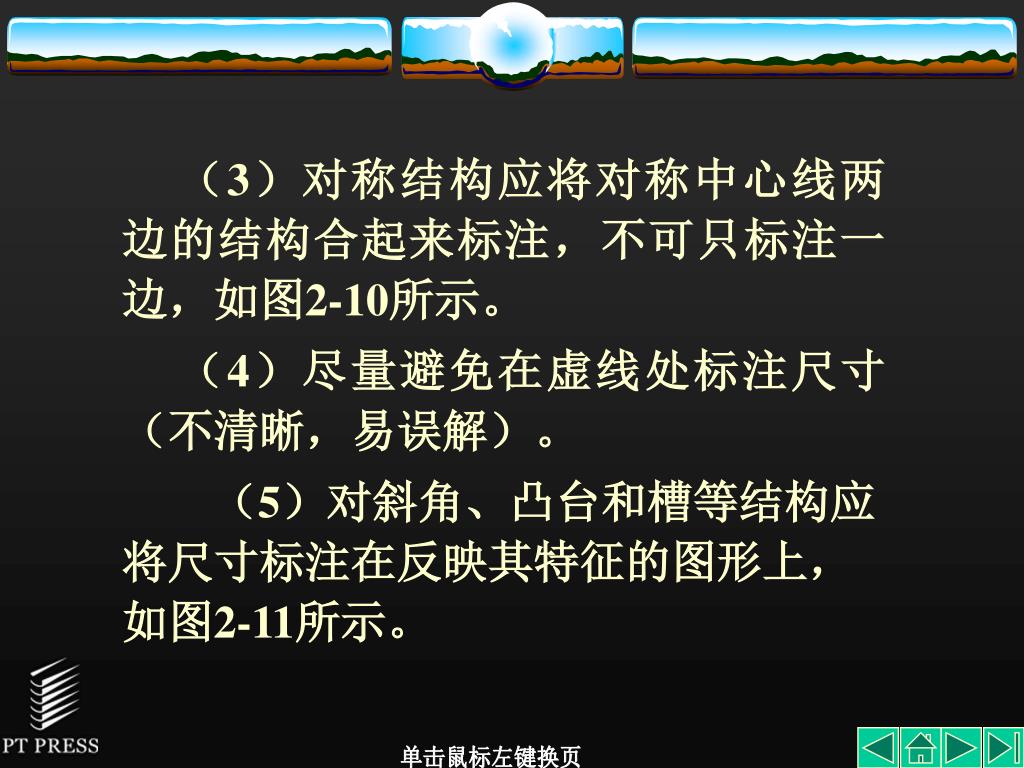

  46. (3)对称结构应将对称中心线两边的结构合起来标注,不可只标注一边,如图2-10所示。(3)对称结构应将对称中心线两边的结构合起来标注,不可只标注一边,如图2-10所示。 • (4)尽量避免在虚线处标注尺寸(不清晰,易误解)。 • (5)对斜角、凸台和槽等结构应将尺寸标注在反映其特征的图形上,如图2-11所示。

  47. 图2-10 对称结构标注

  48. 图2-11 斜角、凸台的标注

  49. (6)相互平行并列的尺寸应使大尺寸在外,小尺寸在内,不得互相穿插。(6)相互平行并列的尺寸应使大尺寸在外,小尺寸在内,不得互相穿插。 • (7)零件上的相贯线、截交线处不标注尺寸(可由投影关系求得),尽量将尺寸集中标注在主视图上。

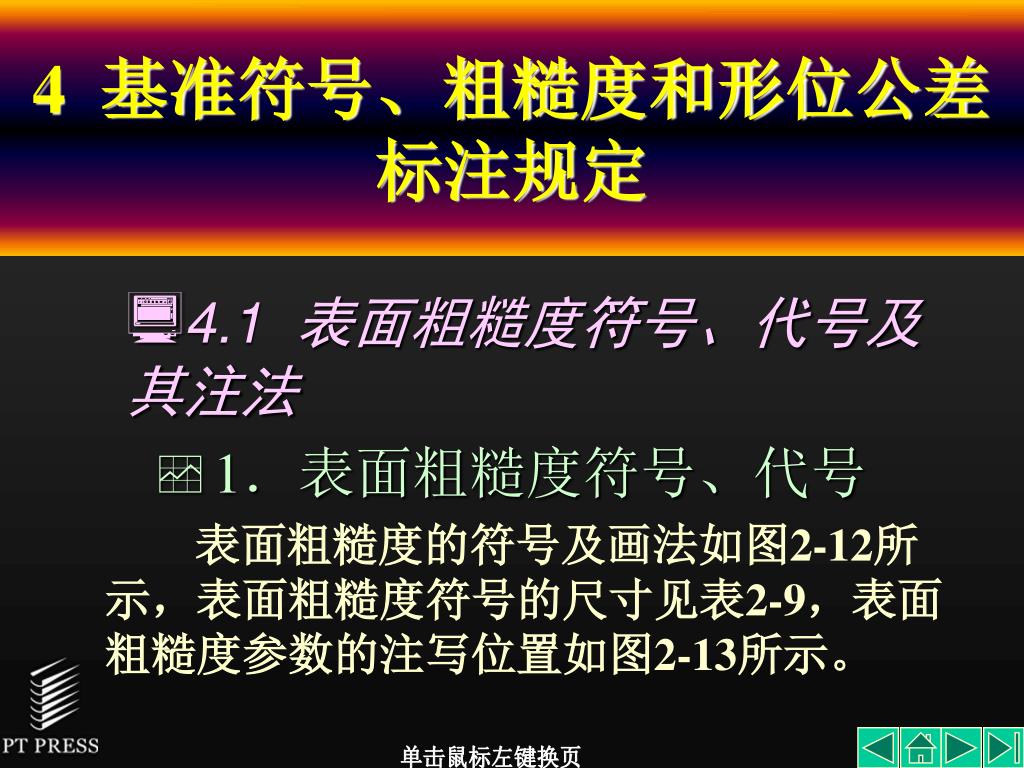

  50. 4 基准符号、粗糙度和形位公差标注规定 • 4.1 表面粗糙度符号、代号及其注法 • 1.表面粗糙度符号、代号 • 表面粗糙度的符号及画法如图2-12所示,表面粗糙度符号的尺寸见表2-9,表面粗糙度参数的注写位置如图2-13所示。
