  1. ETS4 Presentation

  2. Agenda Partie 1: Pourquoi ETS4 ? Partie 2: C’est facile- ETS4 concepted’interfaceutilisateur Partie 3: C’estrapide– Quellesaméliorationsdans ETS4? Partie 4: C’estouvert– Nouvelle technologie et données Partie 5: ETS4 Spécificationssystème Partie 6: ETS4 Misesouslicence Partie 7: ETS4 Versions & Liste de prix Partie 8: ETS4Démonstration

  3. Partie 1 Informations de base

  4. Pourquoi ETS4 ? 1. C’est FACILE! Le niveau d’accès est diminué pour les nouveaux utilisateurs grâce à la nouvelle interface d’ETS4! • Aide facile à la définition/création de projets pour les nouveaux utilisateurs • Meilleure interface, accès plus rapide aux fonctions essentielles 2. C’est RAPIDE! ETS4 accélère le travail et l’échange de données • L’importation de données projet ou produits est au moins 2x plus rapide • Efficacité de travail accrue de la création de projet jusqu’au téléchargement 3. C’est OUVERT! ETS4 permet l’accès aux données import/ export même pendant l’exécution • Accès aux données in-/ export via le format d’échange XML • Nouvelle interface auxiliaire permet l’accès aux données ETS4 même pendant l’exécution

  5. Partie 2 Concepte d’interface utilisateur ETS4

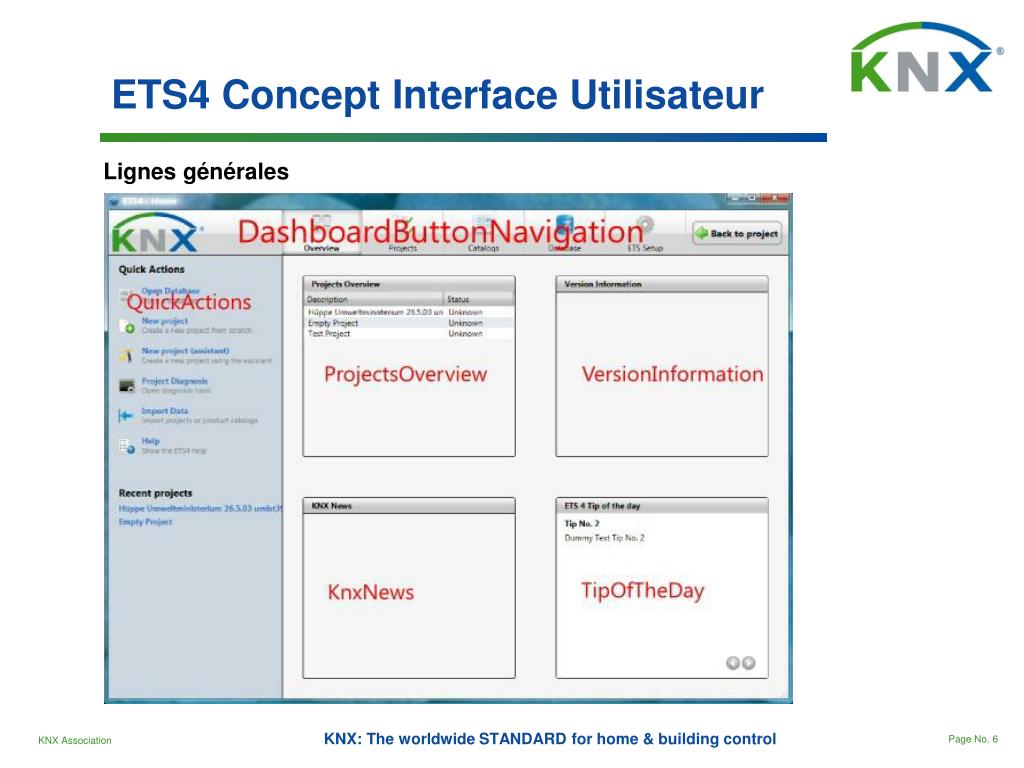

  6. ETS4 Concept Interface Utilisateur Lignes générales

  7. ETS4 Concept Interface Utilisateur Onglet “Overview” Onglets

  8. ETS4 Concept Interface Utilisateur Onglets “Projects”

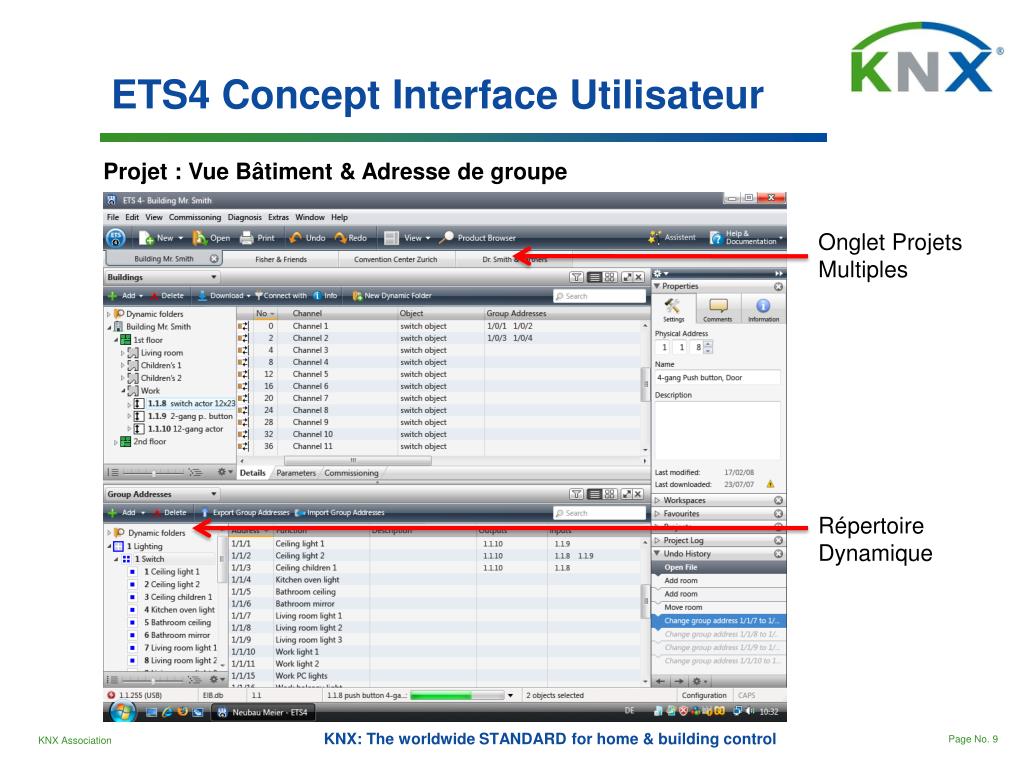

  9. ETS4 Concept Interface Utilisateur Projet : Vue Bâtiment & Adresse de groupe Onglet Projets Multiples Répertoire Dynamique

  10. ETS4 Concept Interface Utilisateur ETS4 professional, vue en arborescence à curseur

  11. Partie 3 Améliorations

  12. ETS4 : AméliorationsVue générale • Interface Utilisateur • Dialogues de paramétrage imbriqués • Support Multi- Moniteurs • Méthodes de Copier&Coller améliorée • … • Utilisation de la base de données: • Changements sans fermeture • Archivage Centrale (Serveur) • Backup Automatique • Projet • Fichiers de projets: suavegarder et attacher des données non-ETS data (CAD) • Journal du Projet: Descriptions détaillées • Structure d’Adresse de Groupe libre (+ portée 16 bit) • Dialogues de paramétrage imbriqués • Répertoires Dynamiques • … • Data Exchange (XML)

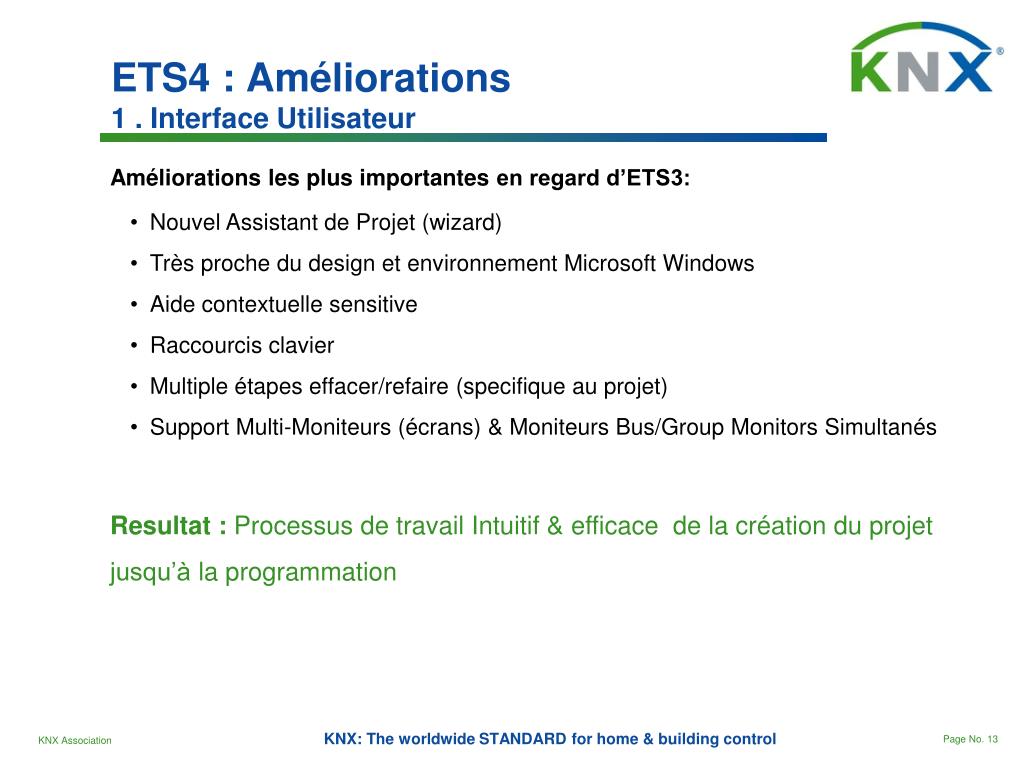

  13. ETS4 : Améliorations1 . Interface Utilisateur • Améliorations les plus importantes en regard d’ETS3: • Nouvel Assistant de Projet (wizard) • Trèsproche du design et environnement Microsoft Windows • Aide contextuelle sensitive • Raccourcis clavier • Multiple étapes effacer/refaire (specifique au projet) • Support Multi-Moniteurs (écrans) & Moniteurs Bus/Group Monitors Simultanés • Resultat :Processus de travail Intuitif & efficace de la création du projetjusqu’à la programmation

  14. ETS4 : Améliorations2. Base de données Changer de Base de Données sans fermer ETS • Les changements dans la base de données peuvent être fait directement via l’interface utilisateur ETS4. • Avec ETS3 cette opération nécessitait la fermeture et redémarrage du logiciel. • Ceci rend la commutation vers d’autres projets nettement plus rapide.

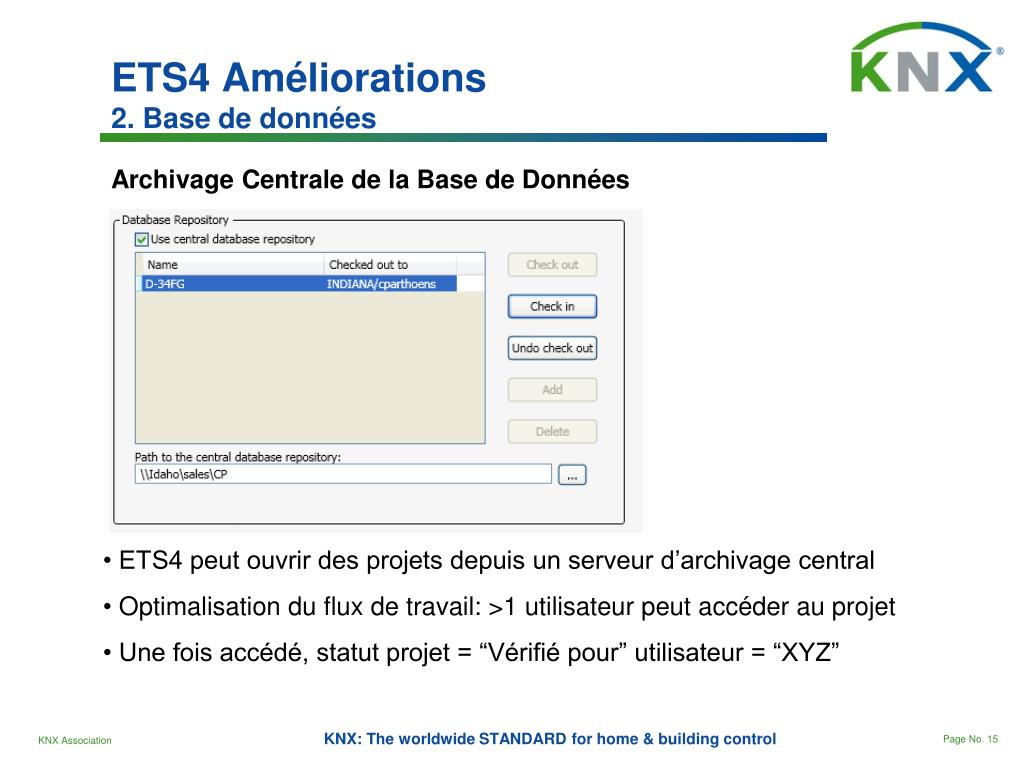

  15. ETS4 Améliorations2. Base de données Archivage Centrale de la Base de Données • ETS4 peut ouvrir des projets depuis un serveur d’archivage central • Optimalisation du flux de travail: >1 utilisateur peut accéder au projet • Une fois accédé, statut projet = “Vérifié pour” utilisateur = “XYZ”

  16. ETS4 Améliorations2. Base de données Backup Automatique • ETS4 offre deux façons de faire un backups: • manuallement: pendant l’édition du projet • automatiquement: a la demande de l’utilisateur en fermant ETS4

  17. ETS4 Améliorations3. Projets Données de Projet Supplémentaires • Possibilité d’ajouter des données non-ETS (fichiers) aux projets: • CAD drawings • documentation spécifique du produit • manuel d’installation

  18. ETS4 Améliorations3. Projets Journal de Projet • Les entrées de journal du projet ont été étendues avec leur titres spécifiques • Les entrées de journal du projet indiquent ausi l’utilisateur (DB = archivage central) • Ceci permet de meilleures descriptions de projets structurés (triés par titre)

  19. ETS4 Améliorations3. Projets Structure d’Adresse de Groupe Libre • Classique = Structure d’adresse de groupe à 2 et 3 niveaux • Ceci ne suffit pas toujours pour des projets plus grands ou plus complexes • ETS4 permet de définir des structure d’adresses de groupe spécifiques

  20. ETS4 Améliorations3. Projets Dialogue de Paramètres Imbriqués • Dialogue de Paramètre = contrôle imbriqué • Cette approche permet de sauter rapidement entre les dialogues de paramétrisation du participant • Ce qui de nouveau contribue à l’efficacité du flux de travails dans ETS4

  21. ETS4 Améliorations3. Projets Répertoires Dynamiques • Spécification = montrer les resources selon certains critères de filtre • Solution = “Répertoires Dynamiques” • permet un listing presque libre du contenu de la fenêtre • - Peut être sauvegardé et de plus réutilisé plus tard

  22. ETS4 Améliorations 4. Echange de Données • Projet KNX & Echange de Données Produits • L’installation moyenne KNX est en augmentation • Et est souvent liée à d’autres systèmes d’automatisation • Cette liaison requiert un échange de données • ETS4 utilise un format d’échange XML • XML = standard ouvert • P.ex. Projets ETS4 peuvent être lus avec un lecteur XML • Conclusion: avec ETS4 liaison = facile • En comparaison d’ETS3, où les formats import/export n’étaient pas ouverts

  23. Partie 4 Technologie & Structures de Données

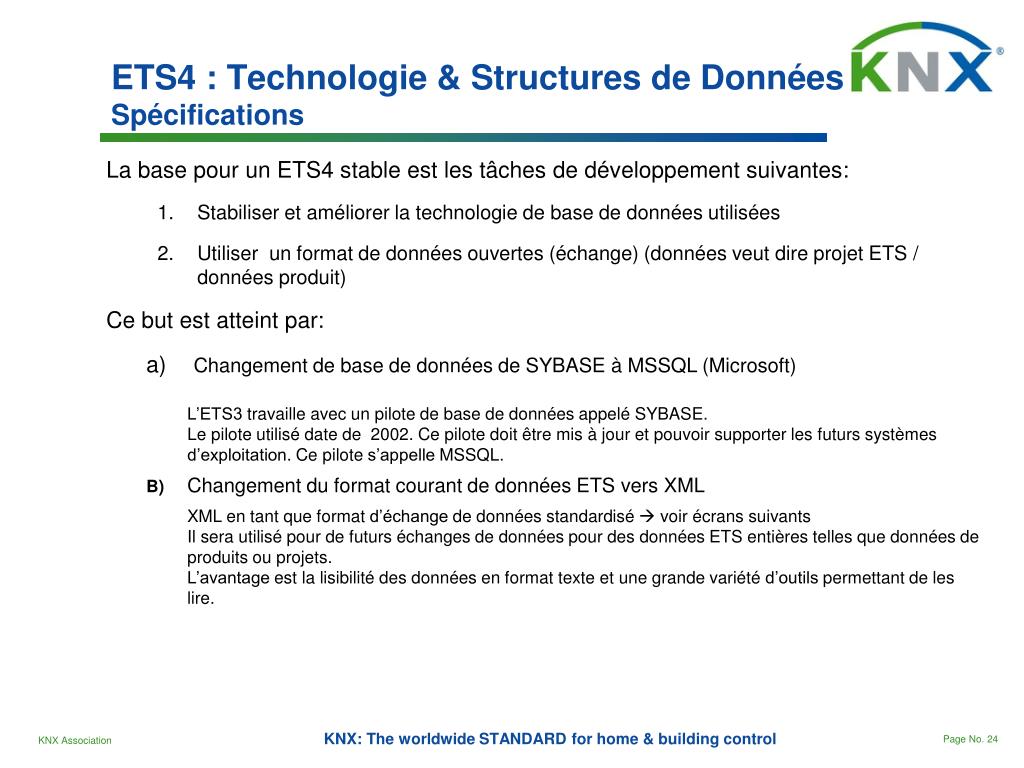

  24. ETS4 : Technologie & Structures de DonnéesSpécifications • La base pour un ETS4 stable est les tâches de développementsuivantes: • Stabiliser et améliorer la technologie de base de donnéesutilisées • Utiliser un format de donnéesouvertes (échange) (donnéesveut dire projet ETS / donnéesproduit) • Ce but estatteint par: • Changement de base de données de SYBASE à MSSQL (Microsoft) • L’ETS3 travaille avec un pilote de base de donnéesappelé SYBASE. Le piloteutilisé date de 2002. Cepilotedoitêtremis à jour et pouvoir supporter les futurssystèmesd’exploitation. Cepilotes’appelle MSSQL. • B) Changement du format courant de données ETS vers XML • XML en tantque format d’échange de donnéesstandardisé voirécranssuivantsIl sera utilisé pour de futurséchanges de données pour des données ETS entièrestellesquedonnées de produitsouprojets.L’avantageest la lisibilité des données en format texte et unegrandevariétéd’outilspermettant de les lire.

  25. ETS4 : Technologie & Structures de DonnéesVue générale de la logique Import/Export ETS3 Projets/ Produits ETS3 Database (PR*, VD*) Sybase (*.db) Import/Export ETS3 Projets/ Produits ETS4 Database Converter SQL (*.mdf) (PR*, VD*, DB) ETS3 Format PR*;VD* ETS4 Format knxprod; knxproj (XML) ETS4 Projets/ Produits (*.knxprod,*.knxproj) * Seulement une direction

  26. ETS4 : Technologie & Structures de DonnéesInterface utilisateur du convertisseur Convertisseur ETS4 • REMARque: Convertisseur ETS4 • Crée de nouveaux fichiers (*.knxprod, *.knxproj) • Laisse originaux inchangés (vd*, pr*, *.db) • Peuvent être utilisés seuls (préparation)

  27. ETS4 : Technologie & Structures de DonnéesXML • ETS4 Formats d’échangebasés XML, cecicouvre • Tous les Projets client • Description de Produits du fabricant (Catalogue) • ETS4’ KNX “connaissance” baséesur XML, cecicouvre • Quelfabricant a quel code fabricant • Connaissance des plateformes KNX standardisés (BCU2, System B) • KNX media: topologie, espacesadresse, etc.  KNX Données Maître (Master Data) • Toutes les informationsstructuréesdans un fichier XML selon le Schéma KNX XML • Schéma KNX XML : structure XML de toutes les données KNX dans le fichierinclut • KNX Master Data • Données produit • Données projet

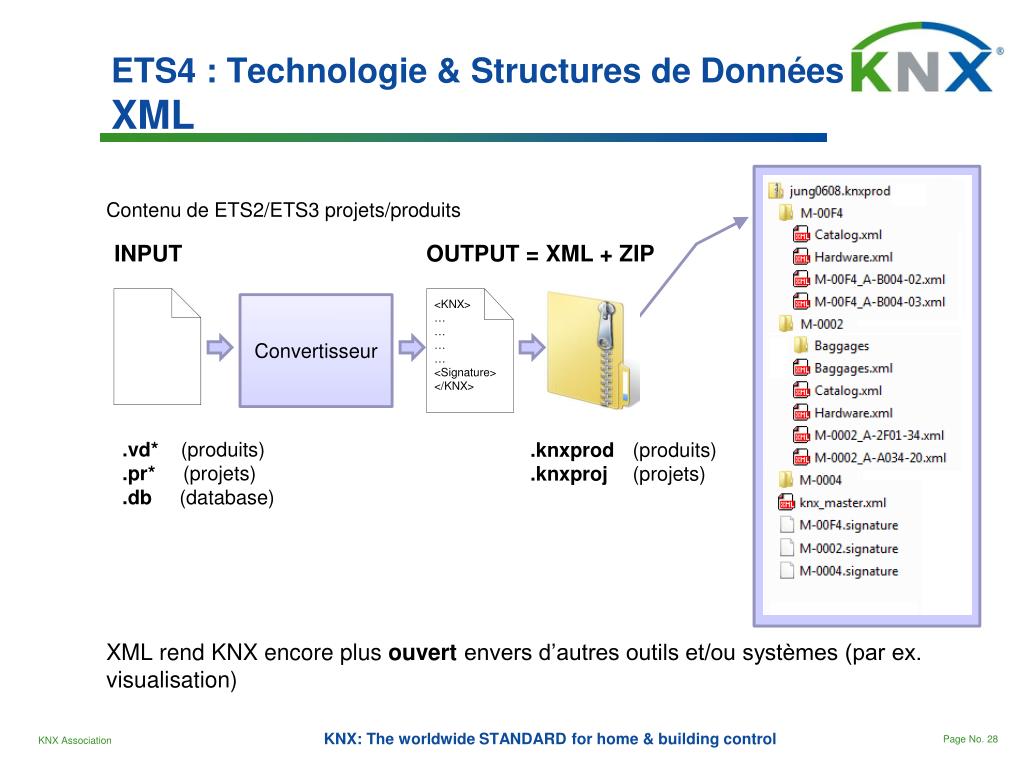

  28. ETS4 : Technologie & Structures de DonnéesXML Contenu de ETS2/ETS3 projets/produits XML rend KNX encore plus ouvert envers d’autres outils et/ou systèmes (par ex. visualisation) • INPUT • OUTPUT = XML + ZIP Convertisseur .vd* (produits) .pr* (projets) .db (database) .knxprod (produits) .knxproj (projets) <KNX> … … … … <Signature> </KNX>

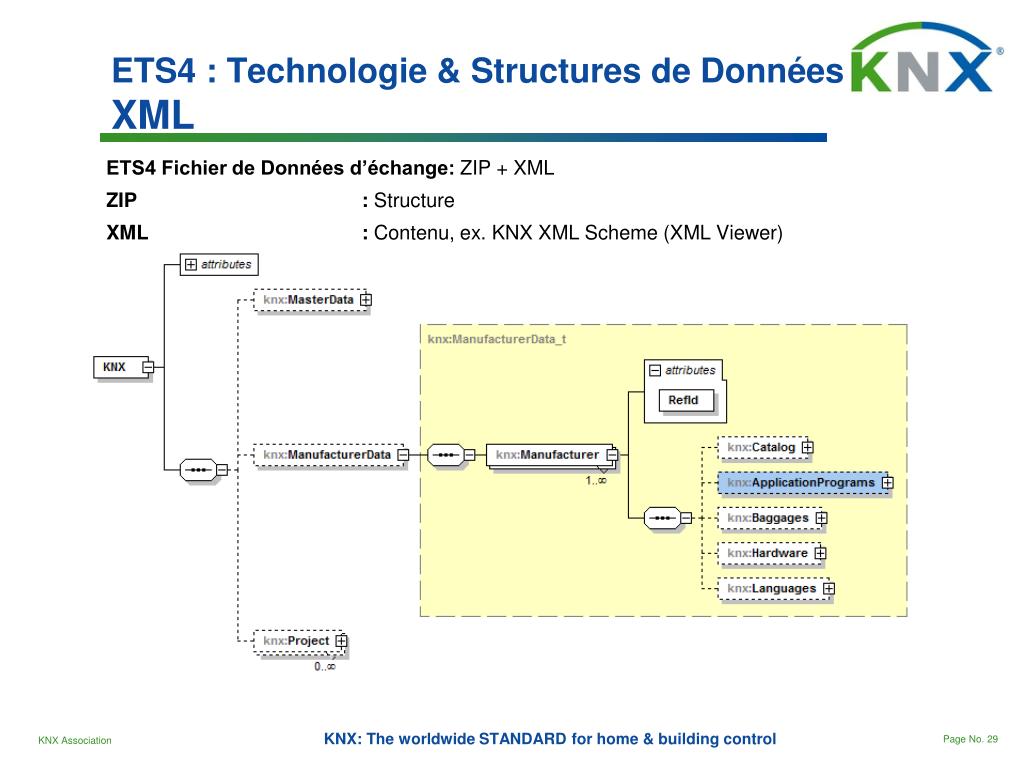

  29. ETS4 : Technologie & Structures de DonnéesXML ETS4 Fichier de Données d’échange: ZIP + XML ZIP : Structure XML : Contenu, ex. KNX XML Scheme (XML Viewer)

  30. Partie 5 ETS4 : Spécifications Système

  31. ETS4 : Spécifications SystèmeHW & SW • Systèmed’exploitation: • MS Windows: • XP (min. SP3), Vista (min. SP2), 7, 2003 (min. SP2) / 2008 Server (SP1) • For tous: 32-bit et 64-bit sontsupportés • Hardware: • RAM: ≥ 2 GB • HDD: > 20 GB (ETS4 setup = ~ 450MB; stockagetemporaire) • CPU: ≥ 2 GHz • Résolutionécran: ≥ 1024x768 (Support multi-moniteurs) • USB: possible pour dongle • Remarque: De façon à obtenir des résultats optimum ilestfortementrecommandéd’avoir 4GB RAM au minimum et unerésolutiond’écran plus haute

  32. Partie 6 ETS4 : Mise sous Licence

  33. ETS4 : Mise sous licenceInformations générales • Le principe de misesouslicenceest le mêmequesous ETS 3! • Tous les dongles ETS3 sontsupportés par ETS4 • L’installation de ETS4 n’enlève pas l’installation d’ETS3 ni la licenceou les données • De plus, ETS3 et ETS4 peuventêtreutilisés en parallèle avec le même dongle • Unemise à jour de ETS3 à ETS4 signifieque la licence ETS 3 sera remplacée par celle d’ETS4 dans le comptesur le KNX online shop

  34. ETS4 : Mise sous licenceDialogue de mise sous licence Quel est le contenu de la fenêtre ETS4 de mise sous licence? Licences disponibles Installer La Licence Données utilisateur Limitation temporelle

  35. Des questions?

  36. Merci beaucoup pour votre attention!
