  1. RDMS CMS Collaboration Russia andDubna Member States CMS Collaboration Коллаборация CMS России и стран-участниц ОИЯИ Участие RDMS в модернизацииэксперимента CMS Заседание Рабочей группы по направлению сотрудничества с ЦЕРН, 5 февраля 2014 1 1

  2. Структура доклада • Введение: коллаборация RDMS CMS • состав • принципы • организация, CB, EC • вклад в создание установки • конференции RDMS • семинар RDMS «Физика на LHC» • материалы коллаборации RDMS • Обязательства по модернизации CMS Фаза 1 • Что уже выполняется по CMS Фазе 1 • Ресурс требуемый по модернизации CMS 2014-15 • Фаза 1 – капстроительство • Фаза 1 в рамках обслуживания установки • Методические исследования для Фазы 2 • Выводы 2

  3. Введение:коллаборция RDMS CMS 3

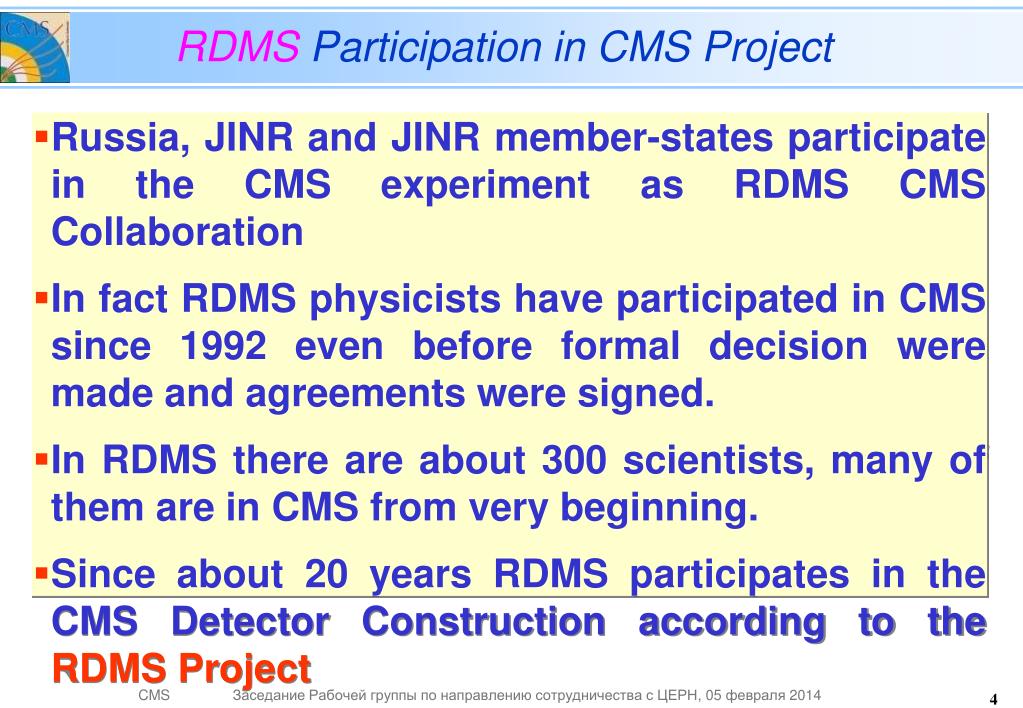

  4. RDMS Participation in CMS Project • Russia, JINR and JINR member-states participate in the CMS experiment as RDMS CMS Collaboration • In fact RDMS physicists have participated in CMS since 1992 even before formal decision were made and agreements were signed. • In RDMS there are about 300 scientists, many of them are in CMS from very beginning. • Since about 20 years RDMS participates in the CMS Detector Construction according to the RDMS Project 4

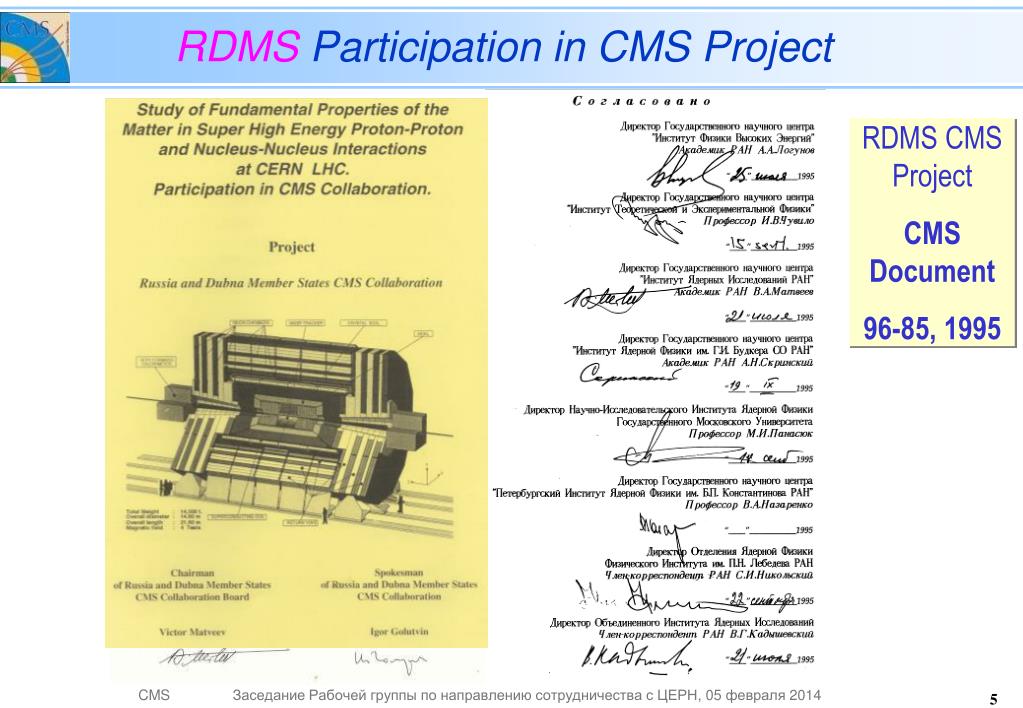

  5. RDMS Participation in CMS Project RDMS CMS Project CMS Document 96-85, 1995 5

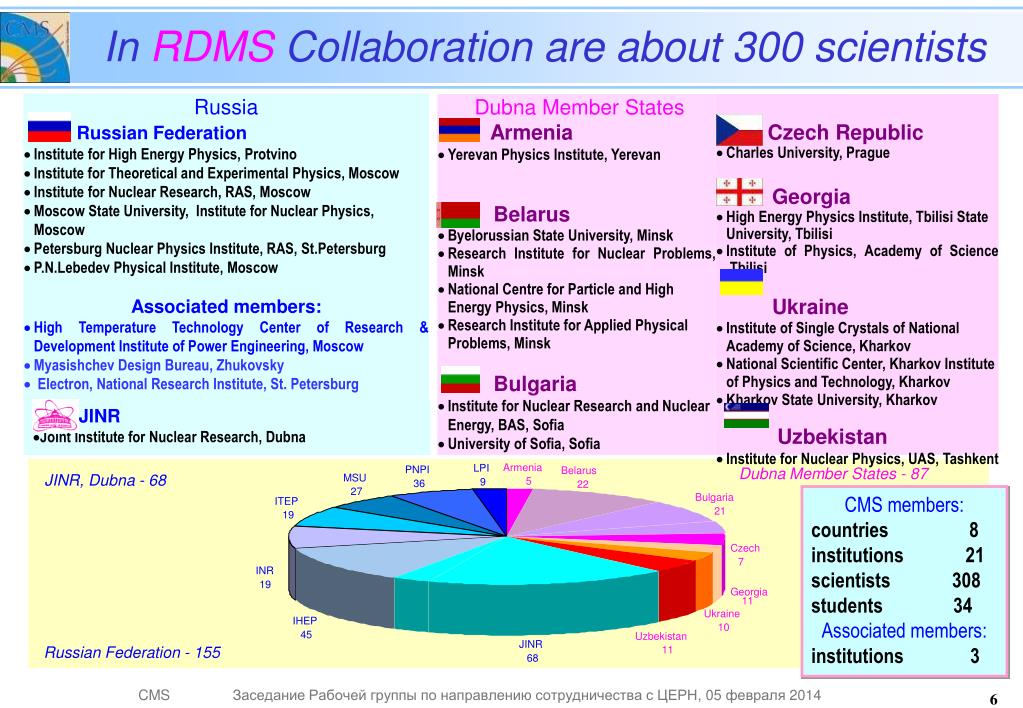

  6. Dubna Member States Armenia • Yerevan Physics Institute, Yerevan Belarus • Byelorussian State University, Minsk • Research Institute for Nuclear Problems, Minsk • National Centre for Particle and High Energy Physics, Minsk • Research Institute for Applied Physical Problems, Minsk Bulgaria • Institute for Nuclear Research and Nuclear Energy, BAS, Sofia • University of Sofia, Sofia Czech Republic • Charles University, Prague Georgia • High Energy Physics Institute, Tbilisi State University, Tbilisi • Institute of Physics, Academy of Science ,Tbilisi Ukraine • Institute of Single Crystals of National Academy of Science, Kharkov • National Scientific Center, Kharkov Institute of Physics and Technology, Kharkov • Kharkov State University, Kharkov Uzbekistan • Institute for Nuclear Physics, UAS, Tashkent PNPI Belarus MSU 5 9 36 22 27 Bulgaria ITEP 21 19 Czech 7 INR 19 Georgia 11 Ukraine IHEP 10 45 Uzbekistan JINR 11 68 In RDMS Collaboration are about 300 scientists Russia Russian Federation • Institute for High Energy Physics, Protvino • Institute for Theoretical and Experimental Physics, Moscow • Institute for Nuclear Research, RAS, Moscow • Moscow State University, Institute for Nuclear Physics, Moscow • Petersburg Nuclear Physics Institute, RAS, St.Petersburg • P.N.Lebedev Physical Institute, Moscow Associated members: • High Temperature Technology Center of Research & Development Institute of Power Engineering, Moscow • Myasishchev Design Bureau, Zhukovsky • Electron, National Research Institute, St. Petersburg JINR • Joint Institute for Nuclear Research, Dubna Armenia LPI Dubna Member States - 87 JINR, Dubna - 68 CMS members: countries 8 institutions 21 scientists 308 students 34 Associated members: institutions 3 Russian Federation - 155 6

  7. Principles and Strategy of RDMS CMS Main principles: • participation of Institutions in the CMS experiment as independent scientific groups and; • unification of technical and financial contributions and obligations of different Institutions as the joint Collaboration deliverables to experiment. Main aims of the Collaboration strategy: • unification of the efforts of many groups from different institutions and countries; • concentration of efforts at several well defined CMS sub-systems (for example Endcap) and • broad involvement of Industry of participating States Concerning to such participation the three-parties Agreements between Member State, JINR and CERN are very important. 7

  8. RDMS bears Full Responsibility RDMS Participates ME1/1 ME ES EE HE HF FS RDMS in the CMS Construction (MoU) 8

  9. RDMSFunding Agencies Up to now there are two Funding Agencies for the RDMS CMS for the construction and M&O expenditures: • RDMS-Russia - Ministry of Science of Russian Federation • for Russian Institutes and JINR • RDMS-DMS - JINR, Dubna • for JINR and JINR Member States

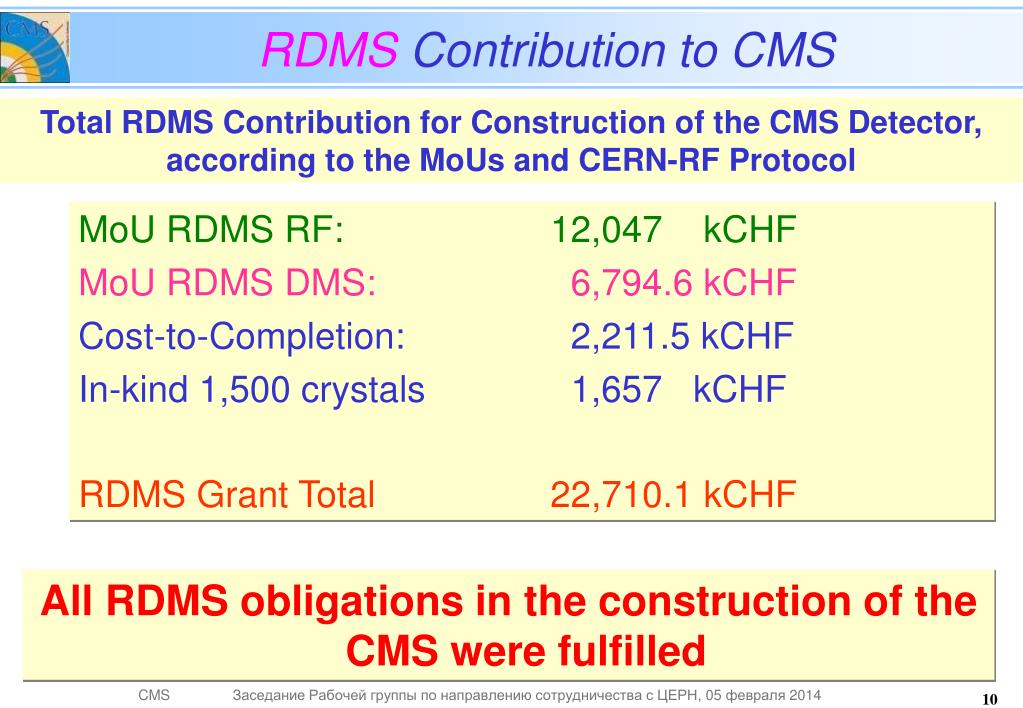

  10. RDMS Contribution to CMS Total RDMS Contribution for Construction of the CMS Detector, according to the MoUs and CERN-RF Protocol MoU RDMS RF: 12,047 kCHF MoU RDMS DMS: 6,794.6 kCHF Cost-to-Completion: 2,211.5 kCHF In-kind 1,500 crystals 1,657 kCHF RDMS Grant Total 22,710.1 kCHF All RDMS obligations in the construction of the CMS were fulfilled 10

  11. Joint RDMS Seminar “Physics at LHC” • Joint Seminar is chaired by Prof. Golutvin • Regular Seminar is organised by RDMS Collaboration • devoted to modern problems of particle physics and cosmology • emphasis on physics research at LHC, in particular at CMS, and lectures for students and young physicists • The seminar is distributed over the main regions: • auditoriums in Moscow, Dubna, Gatchina, Protvino, CERN, and many Universities • Barnaul, Dubna, Moscow, Novosibirsk, Tomsk, Yaroslavl, Minsk, Kiev, Kharkov etc. • are linked with two ways high quality (TV-like) interactive connections • Provides effect of live-presents and participation in discussion • Web broadcast for other participants is also assumed • Volumes 1, 2 and 3 are published • http://rdms.jinr.ru 11

  12. Annual RDMS CMS Conference 2014 17-th Annual RDMS CMS Conference, Dubna, Russia, 7-8 August 2014 JINR hosts the Conference dedicated to 20 years of RDMS. Jubilee session on 80 years of Prof. I.Golutvin is foreseen. Registration:http://cms-dubna2014.jinr.ru CERN, Geneva, Swiss, I-IV 1995-1999 ITEP, Moscow, Russia, V 2000 MSU, Moscow, Russia, VI 2001 Protvino, Russia, VII 2002 Dubna, Russia, VIII 2003 Minsk, Belarus, IX 2004 Gatchina, Russia, X 2005 Varna, Bulgaria, XI 2006 Minsk, Belarus, XII 2008 Dubna, Russia, XIII 2009 Varna, Bulgaria, XIV 2010 Alushta, Ukraine, XV 2011 Erevan, Armenia, XVI 2013

  13. RDMSBasic Documents • CMS Technical Proposal, CERN/LHCC 94-38, 15 December 1994 • RDMS CMS Project, CMS Document 96-85, December 1995 • MoU on CMS Detector Construction, CMS Document 1998-053, 29 April 1998 • Signed by JINR Director - for JINR and JINR member-states DMS • Signed by Minister of Science of RF - for JINR and Russian Institutes • Ответственность и обязательства Минобрнауки РФ по участию Российских институтов в создании установки CMS • Construction MoU was extended for CMS Upgrade. Dedicated Addenda have been elaborated at the October 2012 RRB • Ответственность и обязательства Минобрнауки РФ по участию Российских институтов в модернизации установки CMS • MoU for Maintenance and Operation of CMS, CERN RRB-2002-033, 24 May 2002 • Ответственность и обязательства Минобрнауки РФ по участию Российских институтов в обслуживании установки CMS

  14. Обязательства RDMS CMSпо модернизации CMS Фаза 1 14

  15. CMS Upgrade program

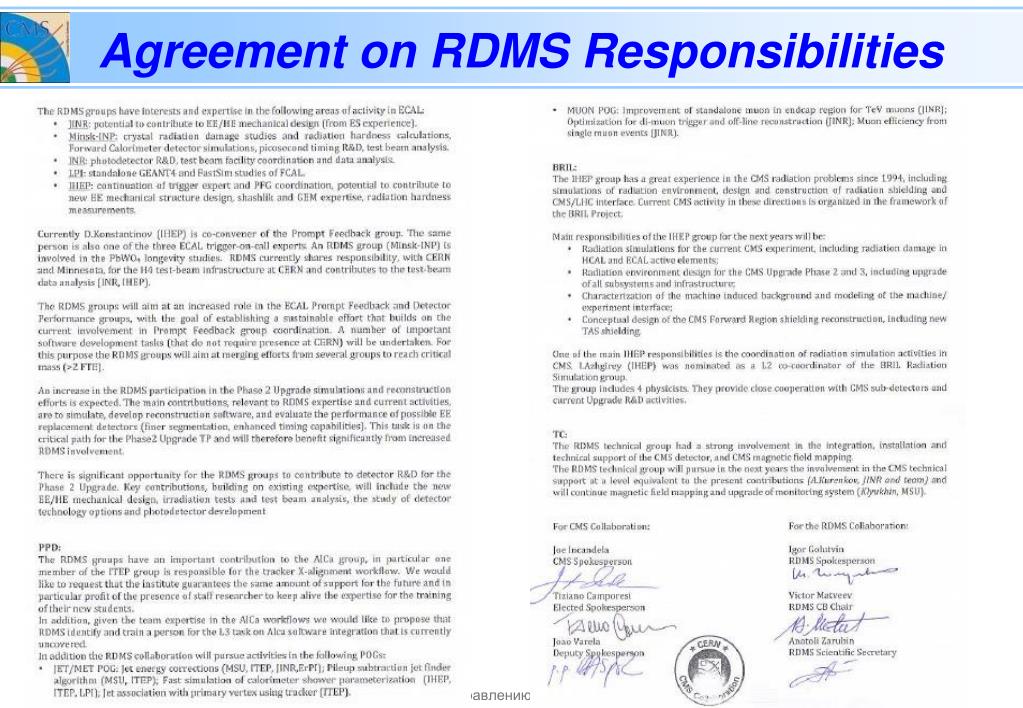

  16. Agreement on RDMS Responsibilities

  17. Agreement on RDMS Responsibilities

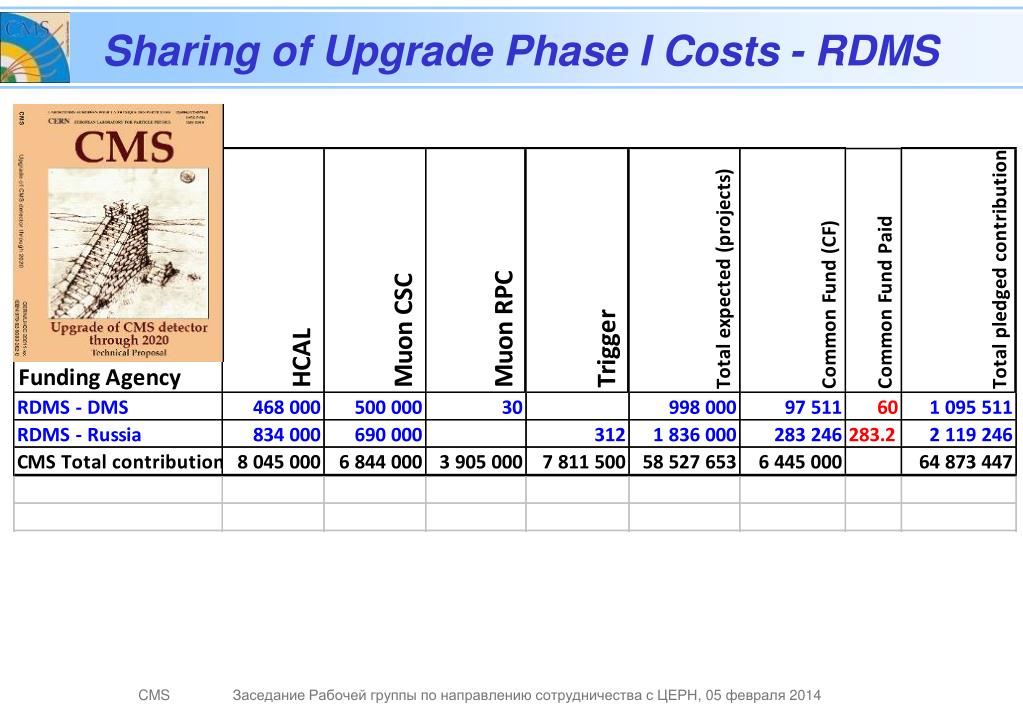

  18. Sharing of Upgrade Phase I Costs - RDMS

  19. RDMS in Muon upgrade • ME4/2 upgrade (600 kCHF) • Assembling and testing 76 ME1/2 CSCs, design and construction of the 2500-channel HV system • Contribution: RDMS RF = 600 kCHF • PNPI • ME1/1 upgrade (590 kCHF) • Manufacturing of the new LV interface board LVDBs and cooling system, refurbishing ME1/1 CSCs with new electronics and integration • Contribution: RDMS DMS = 500 kCHF RDMS RF = 90 kCHF • JINR, Minsk • L1 Muon trigger upgrade (312 kCHF) • Design and production of TF for L1 Overlap Muon Trigger • Contribution: RDMS RF = 312 kCHF • PNPI

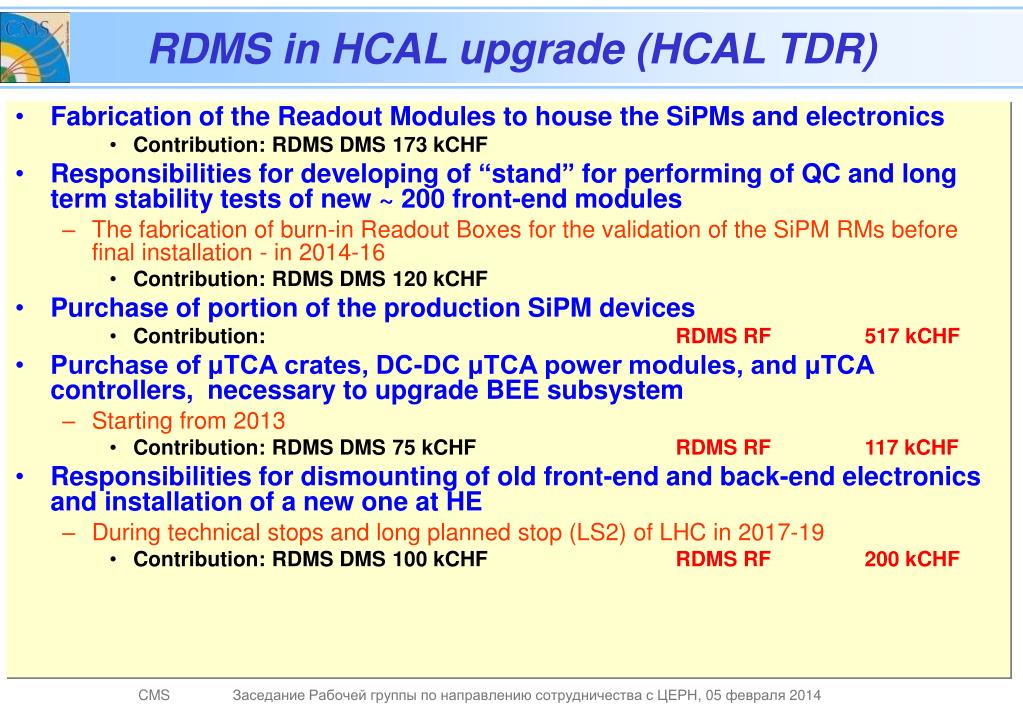

  20. RDMS in HCAL upgrade (HCAL TDR) • Fabrication of the Readout Modules to house the SiPMs and electronics • Contribution: RDMS DMS 173 kCHF • Responsibilities for developing of “stand” for performing of QC and long term stability tests of new ~ 200 front-end modules • The fabrication of burn-in Readout Boxes for the validation of the SiPM RMs before final installation - in 2014-16 • Contribution: RDMS DMS 120 kCHF • Purchase of portion of the production SiPM devices • Contribution: RDMS RF 517 kCHF • Purchase of μTCA crates, DC-DC μTCA power modules, and μTCA controllers, necessary to upgrade BEE subsystem • Starting from 2013 • Contribution: RDMS DMS 75 kCHF RDMS RF 117 kCHF • Responsibilities for dismounting of old front-end and back-end electronics and installation of a new one at HE • During technical stops and long planned stop (LS2) of LHC in 2017-19 • Contribution: RDMS DMS 100 kCHF RDMS RF 200 kCHF

  21. Что уже выполняется по CMS Фазе 1 21

  22. Государственный контракт № 11.519.11.6027 от 12 марта 2012 г. «Модернизация калориметров и мюонной системы детектора CMS для работы в условиях повышенной энергии и интенсивности пучков Большого адронного коллайдера с участием зарубежных научно-исследовательских организаций стран-участниц проектов ЦЕРН» Заказчик – Министерство образования и науки Российской Федерации Исполнитель – Федеральное государственное бюджетное учреждение науки Институт ядерных исследований Российской академии наук Срок выполнения работы: 12 марта 2012 г. – 19 июня 2013 г. РФ Финансирование 2: Фаза 1 Вклад РФ 130 kCHF 90kCHF 600kCHF

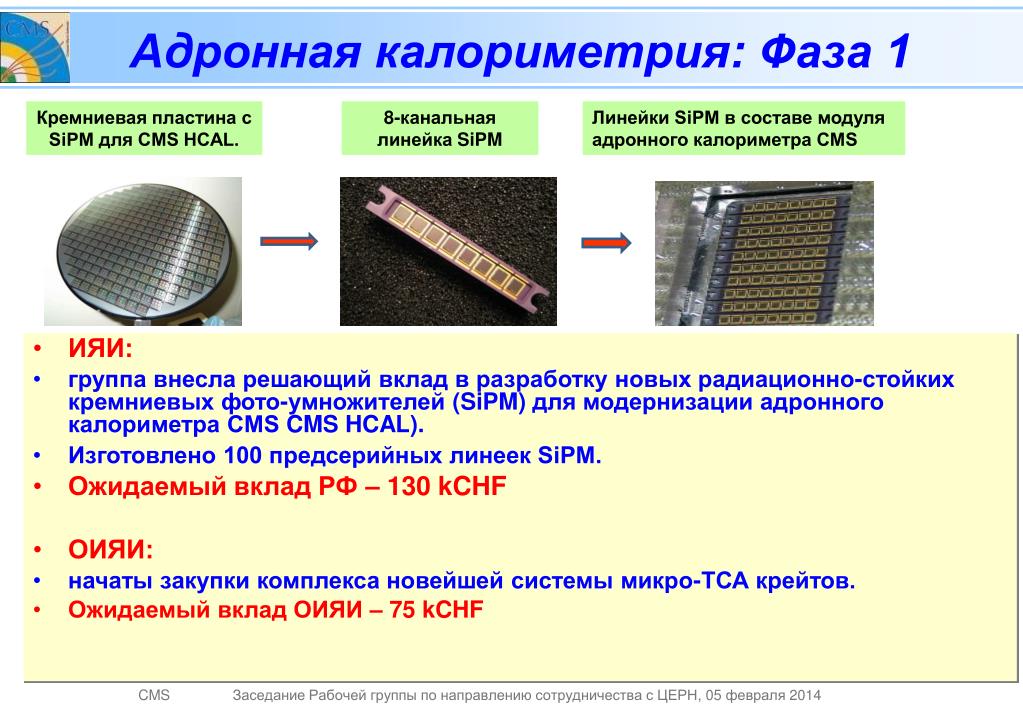

  23. Адронная калориметрия: Фаза 1 Кремниевая пластина с SiPM для CMS HCAL. 8-канальная линейка SiPM Линейки SiPM в составе модуля адронного калориметра CMS • ИЯИ: • группа внесла решающий вклад в разработкуновых радиационно-стойких кремниевых фото-умножителей (SiPM) для модернизации адронного калориметра CMS CMS HCAL). • Изготовлено 100 предсерийных линеек SiPM. • Ожидаемый вклад РФ – 130 kCHF • ОИЯИ: • начаты закупки комплекса новейшей системы микро-ТСА крейтов. • Ожидаемый вклад ОИЯИ – 75 kCHF 29November 2013

  24. Мюонная система МЕ4/2: Фаза 1 ПИЯФ в ЦЕРН создана “фабрика“ по производству мюонных камер и изготовлены 72 камеры для станций ME4/2- и ME4/2+. ПИЯФ изготовлена 2000-канальная высоковольтная система. ПИЯФ принимает участие в монтаже, запуске и обслуживании мюонной системы. ME4/22, 1октября 2013 • ПИЯФ: • изготовлены 72 мюонные камерыи высоковольтная система, • смонтирована мюонная станция МЕ4/2+, ведется монтаж МЕ4/2-. • Ожидаемый вклад РФ – 600 kCHF Фабрика мюонных камер в ЦЕРН Специалисты ПИЯФ возглавили работу на всех участках производства камер

  25. Мюонная система МЕ1/1: Фаза 1 ОИЯИ в ЦЕРН создан “участок“ в SX5 по перемонтажу электроники станций. Изготовлена низковольтная система. ОИЯИ принимает участие в монтаже, запуске и обслуживании станций. • ОИЯИ: • изготовлена и заменена электроника на 72 камерах станций МЕ1/1, • смонтирована мюонная станция МЕ1/1+, ведется монтаж МЕ1/1-. • Ожидаемый вклад: РФ – 90 kCHF и ОИЯИ – 500 kCHF ME1/1, 29ноября 2013

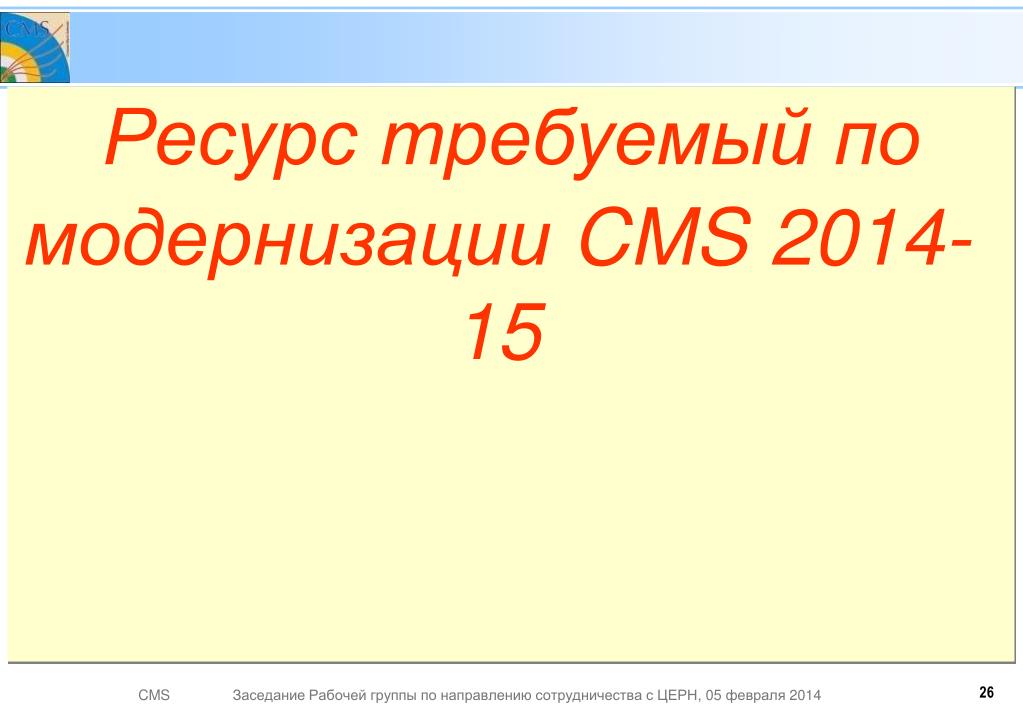

  26. Ресурс требуемый по модернизации CMS 2014-15 26

  27. CMS: Запрос средств на 2014-15

  28. Ресурс требуемый по модернизации CMS 2014-15Фаза 1 28

  29. ПИЯФ: мюонный триггер: Фаза 1 ПИЯФ должен разработать и создать Мюонныйтриггер первого уровня для области перекрытия центральной и торцевой мюонных систем (совместно с группами США, Польши и Китая), Вклад ПИЯФ в CMS Cost-Matrix по оборудованию - 312 kCHF. В разработке будут использованы самые современные достижения электроники

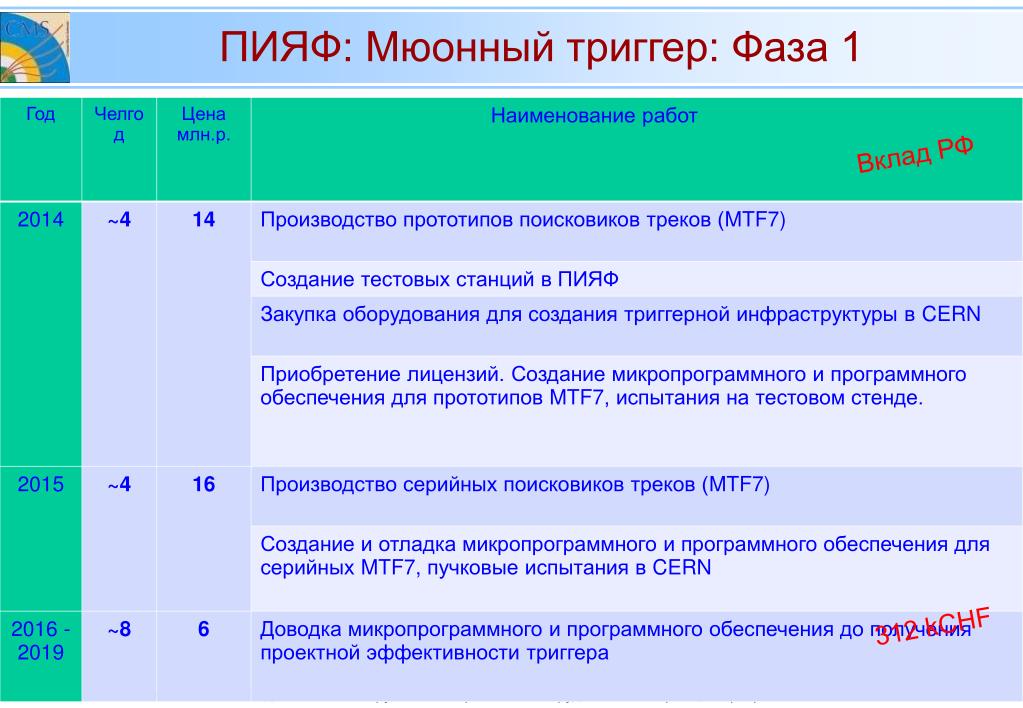

  30. ПИЯФ: Мюонный триггер: Фаза 1 Вклад РФ 312 kCHF

  31. Участие в модернизации Адронного Калориметра Кремниевая пластина с SiPM для CMS HCAL. 8-канальная линейка SiPM Линейки SiPM в составе модуля адронного калориметра CMS Вклад РФ В 2014-2018 гг. группа ИЯИ РАН и ИФВЭ планирует участвовать в следующих работах по модернизации адронного калориметра CMS (Фаза-1): • ИЯИ: разработка и изготовление SiPM для адронного калориметра CMS. Запрос на 2014-2015 гг. (2014-2019 гг.) – 17 млн. руб. (30 млн. руб.); • участие в тестировании, сертификации и установка модулей передней электроники с SiPM в CMS HCAL. • ИЯИ: Запрос на 2014-2015 гг. (2014-2015 гг.) – 2 млн. руб. (12 млн. руб.) • ОИЯИ: Запрос на 2014-2015 гг. (2014-2015 гг.) – 1млн. руб. (4млн. руб.) • Модернизация системы считывания калориметра HCAL на основе нового стандарта microTCA • ИФВЭ: Будут закуплены корзины нового стандарта microTCA – 2 млн. руб. (4 млн. руб.) Данные работы согласованы и одобрены коллаборацией CMS. 387 kCHF 117 kCHF 31

  32. Ресурс требуемый по модернизации CMS 2014-15Фаза 1в рамках обслуживания установки 32

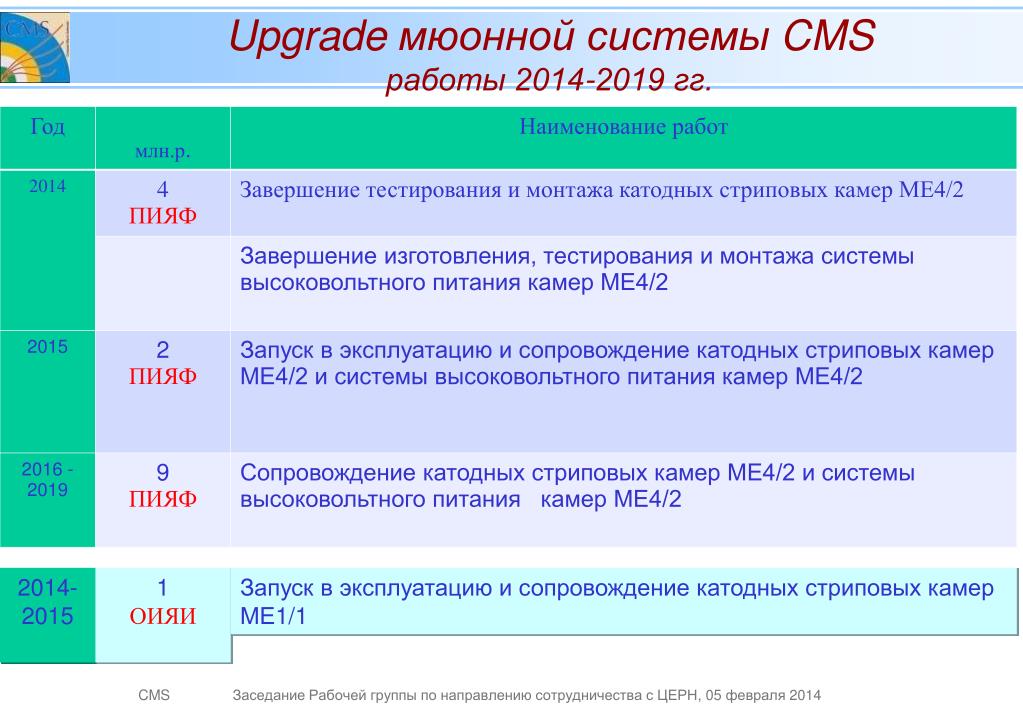

  33. Upgrade мюонной системы CMSработы 2014-2019 гг. 2014- 2015 1 ОИЯИ Запуск в эксплуатацию и сопровождение катодных стриповых камер МЕ1/1

  34. Модернизация переднего калориметра HF ФИАН:В 2014-2015 гг планируется принять участие в установке и тестировании новых блоков считывающей электроники адронного передних калориметров (forward HF). В ФИАНе есть сотрудники, имеющие нужную ую квалификацию и в течение 2013 года уже принимавшие участие в данном виде работ ИТЭФ:В 2014 году после замены ФЭУ в HFпланируется провести Калибровку всех каналов с помощью источников Со-60. Методика определения Калибровочных коэффициентовбыла разработана и применена сотрудниками ИТЭФ

  35. Система медленного контроля крейтов mTCA CMS TDR for the phase 1 upgrade of the HCAL Предполагаемый перевод Перевод VME в mTCA Задачи по разработке системы медленного контроля для крейтов mTCA:(проект поддержан менеджментом CMS): ● Создание на основе технологии mTCA тестового электронного стенда, предназначенногодля экспертной оценки и тестирования в работающем режиме новых электронных узлов установки CMS. ● Разработка программного обеспечения связи модулей mTCA c пакетом WinCC/OA ,принятом как стандарт для систем медленного контроля БАК на экспериментальномтест-стенде. ● Разработка программного обеспечения системы медленного контроля, позволяющейобеспечить стабильную работу и контроль критических состояний новых электронныхузлов. Работы ведутся совместно с DESY CMS группой. Ориентировочные затраты:2014г. – 2 млн.руб.; 2015г. – 6 млн.руб.,

  36. Система мониторинга радиационных условий HF RADMON Задачи: ● непрерывное измерение потоков нейтронов с целью контроля радиационной деградации активных элементов калориметров установки CMS; ● контроль эффективности радиационной защиты; ● дополнительный контроль светимости и пучковых условий Нейтронные мониторы системы HF RADMON, установленные внутри защиты переднего калориметра Отклики нейтронных мониторов системы HF RADMON во время загрузок LHC Измерение зависимости потоков нейтронов от светимости на установке CMS. Модернизация в 2014-15 гг. (проект поддержан менеджментом CMS): ● Замена электроники управления и регистрации для работы в условиях максимальной светимости ● Перекалибровка нейтронных мониторов на базе нейтронной лаборатории ЦЕРН ● Проект BRIL: включение системы в кластер систем контроля светимости и состояния пучка на установке CMS. Разработка и внедрение необходимого программного обеспечения и модернизация архитектуры системы Ориентировочные затраты: 2014 г. — 1,0 млн.руб,, 2015 г. — 0,5 млн.руб. Коррекция отклика с помощью светодиодов и лазера Коррекция отклика с помощью светодиодов и лазера

  37. Калибровка и мониторинг адронного калориметра Задачи: ● мониторинг и систематическая коррекция энергетической шкалы и азимутальной асимметрии калориметров установки CMS на основании данных лазерных и светодиодных подсистем и калибровка калориметров установки на основании физических данных. ● разработка пакета процедур для мониторинга работы калориметра в удаленных операционных цетрах Коррекция абсолютной энергетической шкалы Азимутальная симметрия отклика ячеек калориметра Коррекция отклика с помощью светодиодов и лазера Изолированные заряженные частицы 3-х ступенчатая калибровочная процедура Распад Z->ee Модернизация в 2014-15 гг. (проект поддержан менеджментом CMS): ● Адаптация существующей процедуры калибровки к новым условиям работы ускорителя ● Разработка дополнительных пакетов программ мониторинга работы адронного калориметра Ориентировочные затраты: 2014 г. — 1,0 млн.руб,, 2015 г. — 1,0 млн.руб. Коррекция отклика с помощью светодиодов и лазера Коррекция отклика с помощью светодиодов и лазера

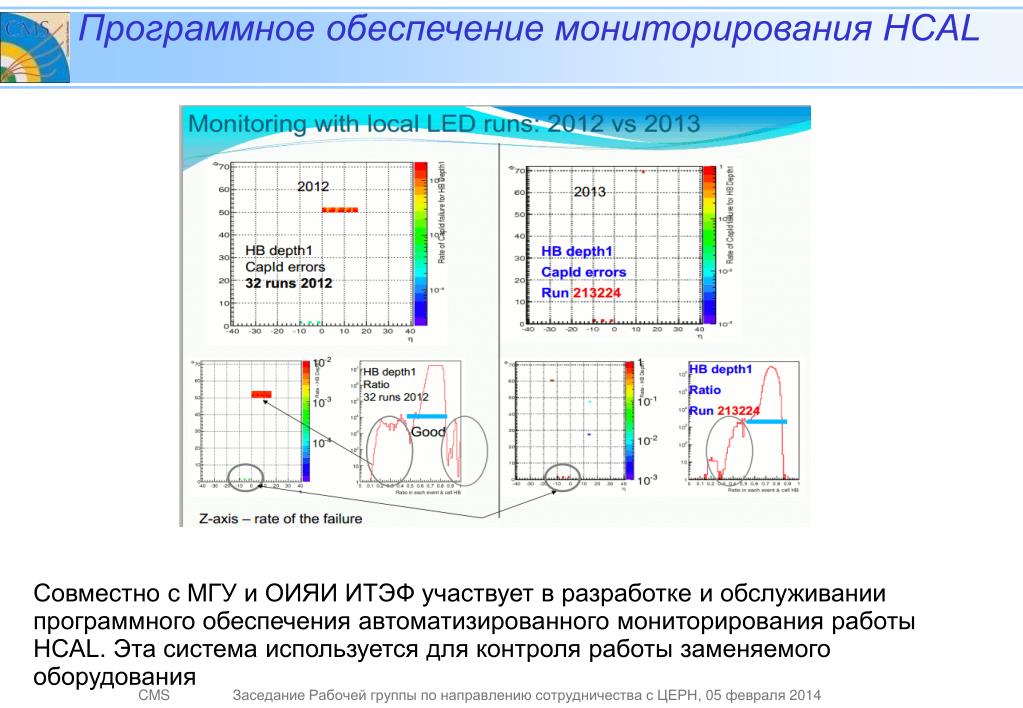

  38. Программное обеспечение мониторирования HCAL Совместно с МГУ и ОИЯИ ИТЭФ участвует в разработке и обслуживании программного обеспечения автоматизированного мониторирования работы HCAL. Эта система используется для контроля работы заменяемого оборудования

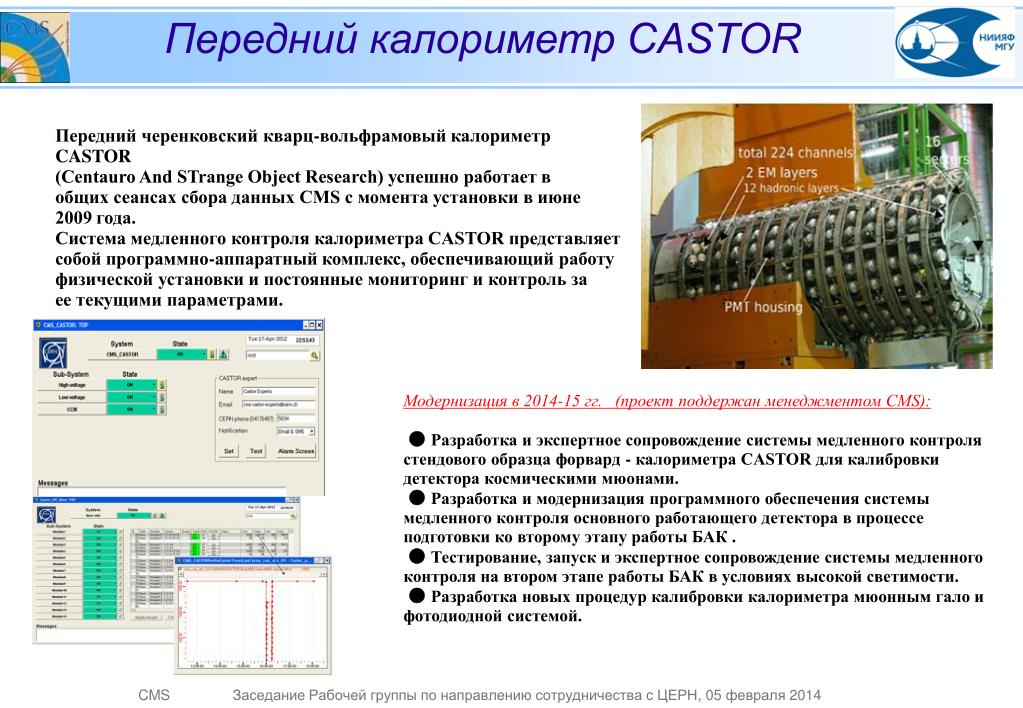

  39. Передний калориметр CASTOR Передний черенковский кварц-вольфрамовый калориметр CASTOR (Centauro And STrange Object Research) успешно работает в общих сеансах сбора данных CMS с момента установки в июне 2009 года. Система медленного контроля калориметра CASTOR представляет собой программно-аппаратный комплекс, обеспечивающий работу физической установки и постоянные мониторинг и контроль за ее текущими параметрами. Модернизация в 2014-15 гг. (проект поддержан менеджментом CMS): ● Разработка и экспертное сопровождение системы медленного контроля стендового образца форвард - калориметра CASTOR для калибровки детектора космическими мюонами. ● Разработка и модернизация программного обеспечения системы медленного контроля основного работающего детектора в процессе подготовки ко второму этапу работы БАК . ● Тестирование, запуск и экспертное сопровождение системы медленного контроля на втором этапе работы БАК в условиях высокой светимости. ● Разработка новых процедур калибровки калориметра мюонным гало и фотодиодной системой.

  40. Модернизация мониторной системы калориметра CASTOR Генератор оптических импульсов посылает калибровочные импульсы на калориметр CASTOR по 8 оптическим кабелям В 2014 году планируется создать еще один подобный генератор для тестового стенда Мониторирование стабильности сигналов с разных каналов во времени

  41. Протонный спектрометр высокого разрешения Для изучения дифракционных процессов в CMS планируется установить спектрометры высокого разрешения, регистрирующие протоны, рассеянные под малыми углами ИТЭФ участвует в разработке аппаратуры для регистрации сигналов трековых детекторов для этих спектрометров ИФВЭучаствует в разработке аппаратуры для спектрометров FSC и PPS

  42. Центры мониторинга и анализа данных ROC Возможности:● интерактивный доступ к информационной сети эксперимента CMS (CMS private network); ● оперативная связь с центральным диспетчерским пунктом CMS Centre Meyrin, с техническим персоналом в ЦЕРН,с другими научными центрами-участниками эксперимента ↔ посредством EVO/VYDEO/SKYPE Задачи: ● мониторинг работы экспериментальной аппаратуры, статуса данных измерений исистемы распределенных вычислений для их обработки и анализa; ● координация работы разных экспериментальных групп CMS. конференционная комнатаМГУ операционная комната ROC ОИЯИ операционная комнатаROC МГУ Модернизация в 2014-15 гг. (проект поддержан менеджментом CMS): ● Увеличение количества операционных постов с целью обеспечения одновременных дежурств различного типа (DCS, DQM, Jet/Met, Computing, etc). ● Замена рабочих станций операционных постов для работы в много-мониторном режиме (8 мониторов) с целью отображени расширенного набора контроллируемых параметров. ● Увеличение компьютерных ресурусов для разработки и тестирования программного обеспечения. ● Установка комплекта специализированного видео- и аудио-конференционногооборудования для обеспечения многоточечной связи с возможностью компактной FullHD визуализации технических графических материалов.

  43. Совершенствование программ для реконструкции физических объектов МГУ иИТЭФучаствует всовершенствовании программ реконструкции адронных струй. На основе анализа характеристик треков заряженных адронов внутри струй осуществляется разделение струй, образованных кварками и глюонами. На рисунках показан пример такого разделения для струй, образованных в событиях с Z бозоном, распавшимся на два мюона. ОИЯИучаствует в совершенствовании программ реконструкции ди-мюонов ФИАНучаствует в разработке и программ моделирования и реконструкции для HL LHC

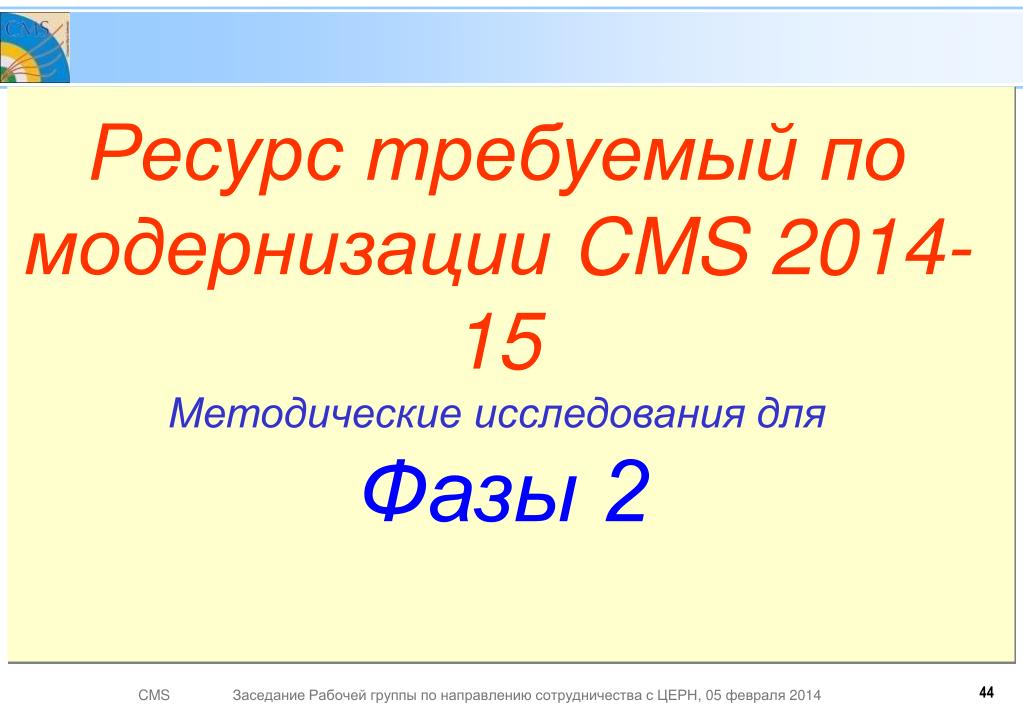

  44. Ресурс требуемый по модернизации CMS 2014-15Методические исследования дляФазы 2 44

  45. Главная проблема долгосрочной работы адронного калориметра (НЕ) недостаточная радиационная стойкость сцинтилляторов. Стриповая («пальчиковая») структура элементов сцинтилляторов позволяет решить задачу работы адронного калориметра при высокой светимости относительно дешевым способом. Стриповая («пальчиковая») концепция сцинтилляторов.

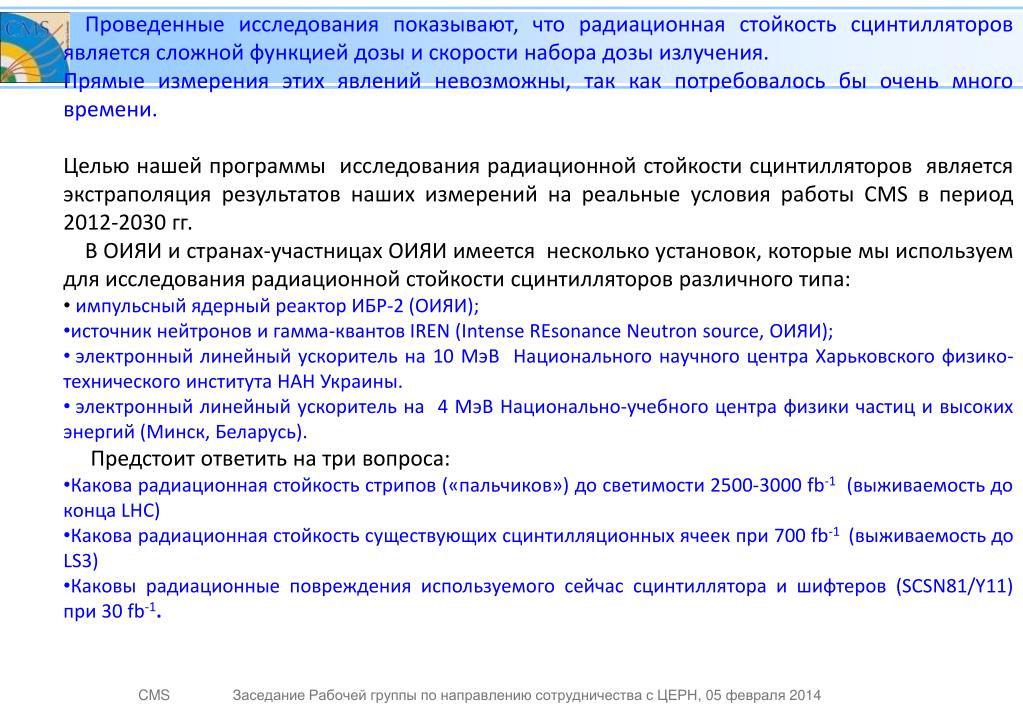

  46. Проведенные исследования показывают, что радиационная стойкость сцинтилляторов является сложной функцией дозы и скорости набора дозы излучения. Прямые измерения этих явлений невозможны, так как потребовалось бы очень много времени. Целью нашей программы исследования радиационной стойкости сцинтилляторов является экстраполяция результатов наших измерений на реальные условия работы CMS в период 2012-2030 гг. В ОИЯИ и странах-участницах ОИЯИ имеется несколько установок, которые мы используем для исследования радиационной стойкости сцинтилляторов различного типа: • импульсный ядерный реактор ИБР-2 (ОИЯИ); • источник нейтронов и гамма-квантов IREN (Intense REsonance Neutron source, ОИЯИ); • электронный линейный ускоритель на 10 МэВ Национального научного центра Харьковского физико-технического института НАН Украины. • электронный линейный ускоритель на 4 МэВ Национально-учебного центра физики частиц и высоких энергий (Минск, Беларусь). Предстоит ответить на три вопроса: • Какова радиационная стойкость стрипов («пальчиков») до светимости 2500-3000 fb-1 (выживаемость до конца LHC) • Какова радиационная стойкость существующих сцинтилляционных ячеек при 700 fb-1(выживаемость доLS3) • Каковы радиационные повреждения используемого сейчас сцинтиллятора и шифтеров (SCSN81/Y11) при 30 fb-1.

  47. Участие ИЯИ РАН в модернизации детектора CMS (Фаза 2) Параметры SiPM, разработанных для Фазы 1 модернизации CMS HCAL, продемонстрировали принципиальную возможность создания фотоприёмников, способных работать в очень жёстких полях адронов (до 1014-1015 нейтронов/см2). Такие фотоприёмники необходимы практически для всех типов сцинтилляционных вариантов электромагнитного и адронного калориметров CMS. Группа ИЯИ РАН накопила огромный опыт по разработке радиационно-стойких фотоприёмников, а также создала прецизионные стенды для исследования их характеристик. Учитывая это, коллаборация CMS поддержала работы по разработке сверхрадиационно-стойких твёрдотельных и вакуумных фотоприёмников для Фазы 2 модернизации детектора CMS. Стенд для исследования SiPM, созданный сотрудниками ИЯИ РАН Спектральные характеристики SiPM Стабильность отклика SiPM при облучении нейтронами В 2014-2018 гг. группа ИЯИ РАН планирует участвовать в следующих работах по модернизации детектораCMS (Фаза-2): • разработка и изготовление сверхррадиационно-стойких фотоприёмников; • изучение поведения параметров фотоприёмников в сверхжёстких полях адронов и гамма-квантов; • изучение изменения параметров фотоприёмников при их охлаждении Данные работы согласованы и одобрены коллаборацией CMS. 47

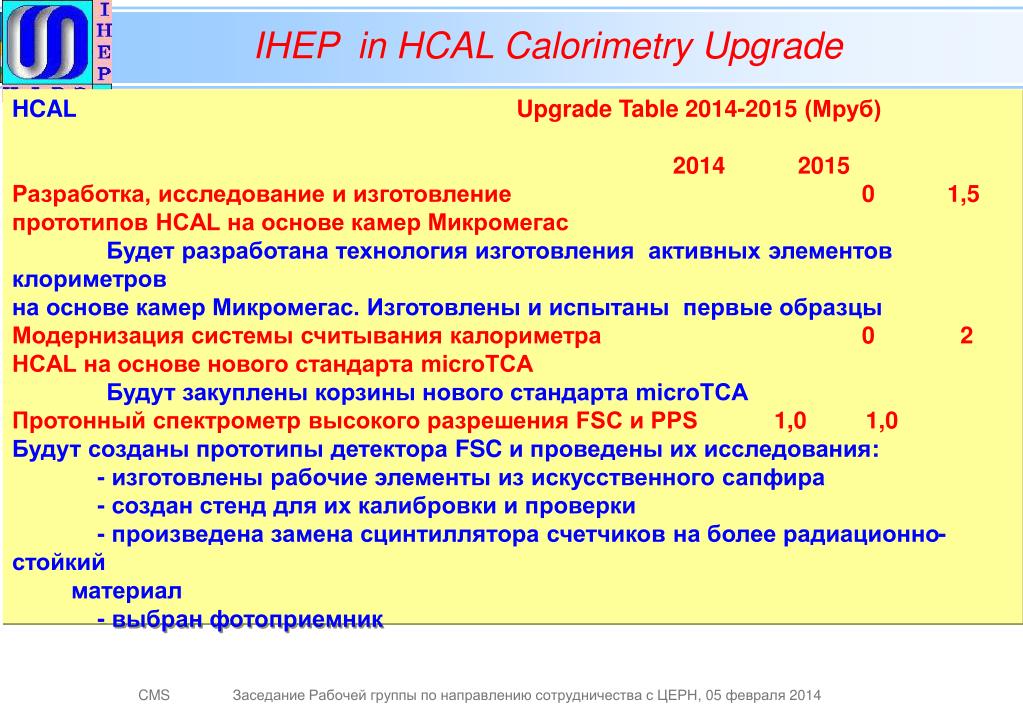

  48. IHEP in HCAL Calorimetry Upgrade HCALUpgrade Table 2014-2015 (Мруб) 2014 2015 Разработка, исследование и изготовление 0 1,5 прототипов HCAL на основе камер Микромегас Будет разработана технология изготовления активных элементов клориметров на основе камер Микромегас. Изготовлены и испытаны первые образцы Модернизация системы считывания калориметра 0 2 HCAL на основе нового стандарта microTCA Будут закуплены корзины нового стандарта microTCA Протонный спектрометр высокого разрешения FSC и PPS 1,0 1,0 Будут созданы прототипы детектора FSC и проведены их исследования: - изготовлены рабочие элементы из искусственного сапфира - создан стенд для их калибровки и проверки - произведена замена сцинтиллятора счетчиков на более радиационно-стойкий материал - выбран фотоприемник

  49. IHEP in ECAL Calorimetry Upgrade ECAL Upgrade Table 2014-2015 (Мруб)2014 2015 Разработка и исследование новых технологий для 4,5 6,0 торцевого электромагнитного калориметра ЕCAL: Будет создана зона облучения образцов в смешанном поле вторичных частиц У-70: - создана транспортная система доставки образцов в зону облучения в процессе работы У-70; - создан стенд для измерения характеристик прототипов и материалов до и после их облучения. Будет создана зона облучения образцов в адронном поле вторичных частиц Бустера У-70: - создан канал вывода пучка Бустера в помещение, предназначенное для исследований радиационной стойкости материалов и элементов детектирующих установок; - разработана и создана мишень для формирования поля вторичных частиц с различным составом нейтронов и заряженных адронов; Будет модернизирована установка для гамма облучения «ПАНДА-РС»: - проведено оснащение установки спектрофотометрическим оборудованием для исследований прозрачности сцинтилляторов, фиберов, спектросмещающих волокон. Будет создан канал вторичных частиц (электронов и адронов) высоких энергий для проведения тестов прототипов будущих детекторов. Будет произведена закупка электроники для сбора, хранения и обработки данных, полученных в ходе исследований основных характеристик и радиационной стойкости элементов калориметрических детекторов.

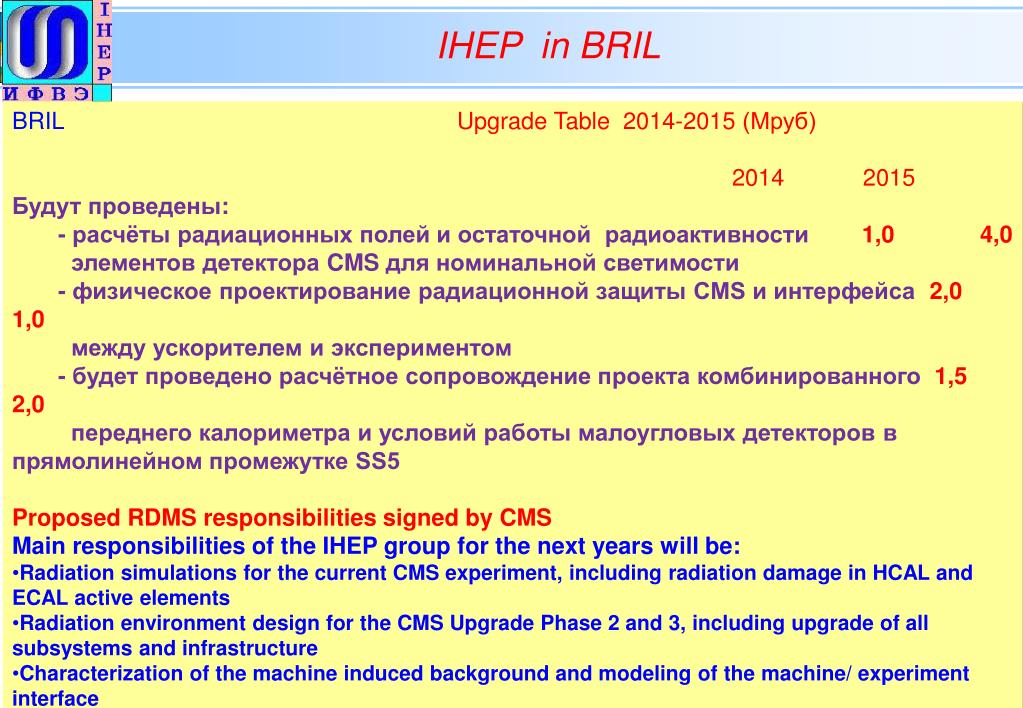

  50. IHEP in BRIL BRILUpgrade Table 2014-2015 (Мруб) 2014 2015 Будут проведены: - расчёты радиационных полей и остаточной радиоактивности 1,0 4,0 элементов детектора CMS для номинальной светимости - физическое проектирование радиационной защиты CMS и интерфейса 2,0 1,0 между ускорителем и экспериментом - будет проведено расчётное сопровождение проекта комбинированного 1,5 2,0 переднего калориметра и условий работы малоугловых детекторов в прямолинейном промежутке SS5 Proposed RDMS responsibilities signed by CMS Main responsibilities of the IHEP group for the next years will be: • Radiation simulations for the current CMS experiment, includingradiation damage in HCAL and ECAL active elements • Radiation environment design for the CMS Upgrade Phase 2 and 3,including upgrade of all subsystems and infrastructure • Characterization of the machine induced background and modeling ofthe machine/ experiment interface • Conceptual design of the CMS Forward Region shielding reconstruction, including new TAS shielding
