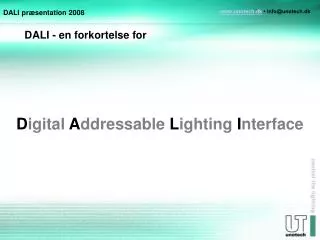

  1. DALI - en forkortelse for Digital Addressable Lighting Interface

  2. Typisk DALI installation HF-spole Lysdæmper Transformer Relæ-modul Device Strømforsyning DALI bus Kontrolpanel PC-løsning Betjeningspanel Styreenhed

  3. Hvad er DALI? • En international standard (IEC60929, 1-10V, Annex E,), som sikre frit valg mellem • Dæmpbar forkoblinger • Lysdæmpere • Relæmoduler • Styremoduler • Betjeningspaneler • hvilket tilgodeser f.eks. Bygherre/installatør, som frit kan vælge mellem forskellige komponentleverandører

  4. Fordele ved DALI • Udelukkende tiltænkt lysstyring • Simpel digital kommunikation mellem belysningsenheder • Enkel installation, kun 2-ledere • Polaritets fri installation • Kontrol af individuelle devices • Kontrol af samtlige devices samtidigt • Ingen kommunikationsforstyrrelser grundet simpel data struktur • DALI bus og 230V installation kan føres i samme kabel

  5. Fordele ved DALI • Feedback fra devices • aktuelt lysniveau • lampefejl • aktuel konfigurering, fadetime, faderate, min/max lysniveau • Automatisk søgning efter devices • Simpel programmering af grupper via ”lysende lamper” • Velegnet til lysscenarier • Logaritmisk dæmpning som matcher øjets følsomhed

  6. Fordele ved DALI • Ingen behov for relæ til ON/OFF via 230V • Lavere omkostninger og flere funktioner end ved brug af 1-10V • DALI lukker ”kløften” mellem traditionel 1-10V og kompleks lysstyring • Førende spole fabrikanter, Osram, Philips, Tridonic, Helvar, producerer spoler i henhold til standarden, og har været deltagende i udarbejdelsen af standarden

  7. Konfigurering • Devices er ”intelligente” og indeholder • Device-nr. • Gruppetildeling(er) • Lysniveau(er) • fadingtid • faderate • Type - spole, lysdæmper, relæ, etc • min/max lysniveau • Nødbelysning, hvilke enheder, og hvilket lysniveau De enkelte punkter skal illustreres og beskrives dybere

  8. Konfigurering • Typer af devices • Type 0 Standard enhed • Type 1 Nødbelysning • Type 2 Udladningslamper • Type 3 Lavvolthalogen • Type 4 Lysdæmper for glødelamper • Type 5 1-10V konverter • Type 6-255 Reserveret til kommende enheder

  9. DALI definitioner • Max 64 devices • Armaturer, lysdæmpere, relæ’er, etc. • Max 16 grupper • Max 16 lysscenarier (lysniveauer) • Max 250mA

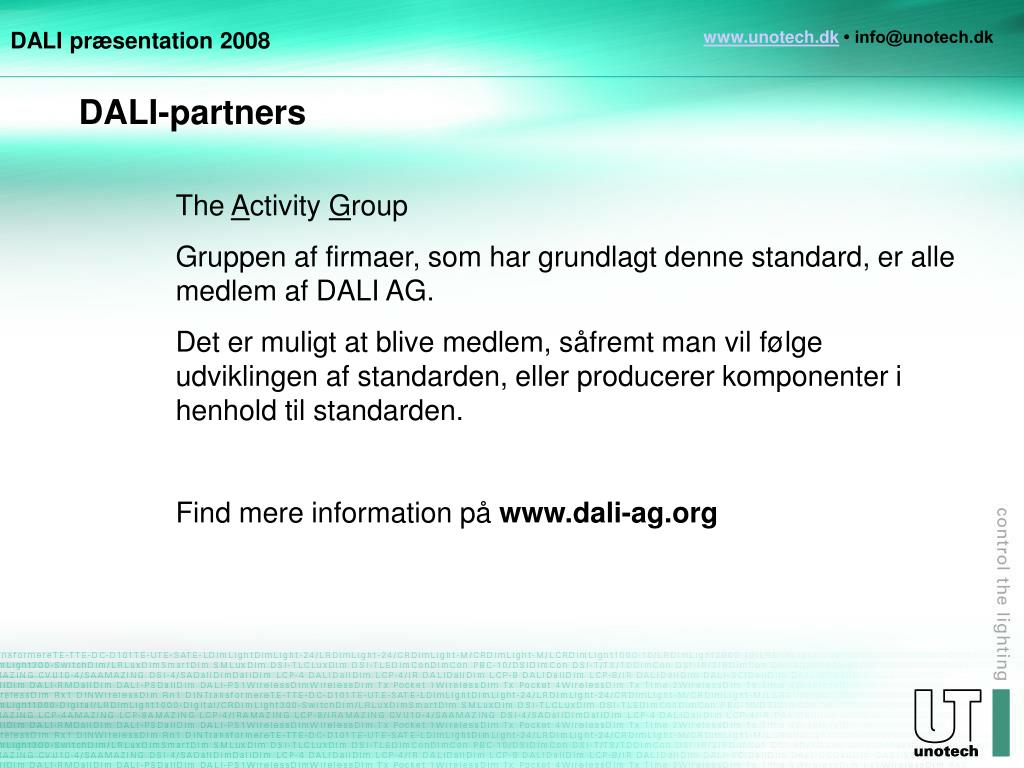

  10. DALI-partners The Activity Group Gruppen af firmaer, som har grundlagt denne standard, er alle medlem af DALI AG. Det er muligt at blive medlem, såfremt man vil følge udviklingen af standarden, eller producerer komponenter i henhold til standarden. Find mere information på www.dali-ag.org

  11. DALI og BMS • Er DALI et alternativ til BMS systemer(LON, EIB)? • DALI er ikke velegnet til BMS grundet den lave kompleksitet. • DALI er et supplement, hvor der interfaces mellem DALI og BMS systemet.

  12. DALI og BMS Stand-alone BMS DALI HF-spole HF-spole Betjeningspanel EIB LON

  13. DALI og BMS Delvis integreret (stand-alone subsystem) BMS DALI HF-spole HF-spole Kontrol enhed Simple kommandoer Betjeningspanel Lokal betjening via DALI segmentet EIB LON

  14. DALI og BMS Totalt integreret (pure subsystem) BMS DALI Fuld kontrol via BMS HF-spole HF-spole Gateway Total kontrol Betjeningspanel EIB LON

  15. Grænsefladen Seriel kommunikation Typisk 16V DC 1200 bits/sek. 0V DC • Manchester code • Sikre detektering af transmissionsfejl

  16. Typisk 16V DC 0V DC Grænsefladen Seriel kommunikation 1200 bits/sek. Strømforsyning 16V DC Device DALI kabling 0V DC Kortslutningsstrøm max 250mA Transmitting Unit

  17. Grænsefladen Spændingsniveauer Transmitting Unit Max 2V drop Receiving Unit

  18. Grænsefladen Kabellængder Device Kontrolenhed DALI kabling Max 300m

  19. Grænsefladen Kabel type Der er ikke defineret nogle krav til kabeltype i DALI standarden. Det anbefales at bruge kabel af fornuftig kvalitet, og vigtigst, at benytte et kvadrat der er i overensstemmelse med afstanden mellem transmitter og receiver pga. spændingsfald.

  20. Grænsefladen Strømforsyningen, separat central enhed HF-spole Lysdæmper Transformer 2mA 2mA 2mA Separat central strømforsyning Strømforsyning Max 250mA Typisk 2-20mA Kontrolpanel

  21. Grænsefladen Strømforsyningen, integreret i kontrolenhed HF-spole Lysdæmper Transformer 2mA 2mA 2mA Kontrol enhed med integreret strømforsyning Kontrolpanel Max 250mA

  22. Grænsefladen Strømforsyningen, integreret i device Device med integreret strømforsyning HF-spole HF-spole HF-spole HF-spole Typisk 20mA Typisk 20mA Typisk 20mA Typisk 20mA Max 250mA Typisk 2-20mA Kontrolpanel

  23. Grænsefladen • Strømforsyningen • Vær opmærksom på følgende ved projektering • Strømforbruget fra devices og kontrolenheder må ikke overstige 250mA. • Ved brug af devices med integreret strømforsyning, skal polariteten overholdes. • Den størst mulige strøm må ikke overstige 250mA, ved brug af devices med integreret strømforsyning. • En god tommelfingerregel er at have ”luft” op til de 250mA – det sikre stabil funktionalitet.

  24. Topologi Parallel fortrådning Device Device Device Device Device Device

  25. Topologi Stjerne fortrådning Device Device Device Device Device

  26. Topologi Parallel/Stjerne fortrådning Device Device Device Device Device Device Device

  27. Planlægning • Følgende tjekliste kan anvendes under projektering • 2-ledere som kan anvendes til DALI bussen? • Er strømforbruget under 250mA? • Er den størst mulige strøm under 250mA? • Tilladte kabellængder er overholdt? • Der er ikke mere end 64 enheder? • Alle armaturer er DALI kompatible? • Er der specielle krav til funktionalitet af lysstyringen? • Kan valgte enheder opfylde funktionaliteten?
