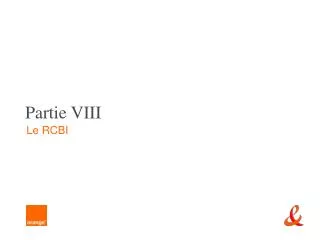

  1. Partie VIII Le RCBI

  2. RBCI 1

  3. Le monde IP

  4. Le monde IP • EAS : Équipement d‘Accès au Service = PAS = Plate-forme d’Accès au Service. • L'EAS assure l'adaptation des flux du Client au support de transmission. Il dispose d'une interface Fast Ethernet ou Giga Ethernet côté Client. • LNS : L2TP Network Server : crée un tunnel de communication sécurisé entre le client et son FAI.

  5. PAS DNS SI RBCI POP NC 1 NAS Internet Collecte Bas débit NT Cœur RBCI BAS Data Client IP Plaque ADSL NA Switch GE NC 2 PC DSLAM ATM Cœur ATM Collecte ATM Clients ATM L’architecture ADSL du réseau FT • un réseau d’accès et une collecte ATM vers les PoP du RBCI • Une collecte IP pour les FAI • Un PVC par client • Une pile protocolaire basée sur PPP • Le RBCI transporte les flux échangés entre le POP et : les plate-forme de service ou ISP (Internet Service Provider)

  6. En amont du RBCI • Le réseau de collecte GE (IP/MPLS) transporte les flux TV multicasts, les Flux de VoD et les flux échangés entre la STB (decodeur) et la Plate-forme de service.Le réseau de collecte ATM pour les services Internet, Visio et ToIP. • Le POP RBCIest : • Le point d’accès au réseau RBCI du réseau de collecte • Le point d’injection des chaînes TV sur le réseau de collecte • Le point d’injection des flux VoD sur le réseau de collecte • A la cible point d’accès aux différents serveurs ou BAS pour les autres services ADSL (Internet, MLV, ToIP) • Le BAS pour les sessions PPPoE des clients ayant souscrit au service Internet

  7. Rôle du RBCI dans le cas de la TV • De transporter les flux de gestion jusqu’à la plate forme de service nationale (gestion des droits d’accès clients, allocation des adresses IP clients, gestion de la bande passante VoD) • De transporter les flux VoD, lorsque le serveur VoD est distant • A la cible, de transporter les flux TVNum de la tête de réseau aux anneaux de collecte IP/MPLS • En général : collecter les flux IP est les orienté à bonne escient

  8. Aval du RBCI • Les Plate-forme de Service (PFS) assure la gestion du service : portail, gestion des bases clients, gestion des terminaux, interfaces vers les fournisseurs de contenus (TV ou VOD), système d'information et les exploitants du service • La Tête de réseau TV est le point d'encodage, de multiplexage et d'émission des flux TV. Il y a autant de tête de réseau que de fournisseur TV • ECR (Edge Collect Router) = BAS pour la visio • Gatway VoIP : passerelle pour la VoIP • POP : Abréviation de "Point of Presence". Endroit, où le fournisseur Internet ou de service en ligne propose l’accès aux services réseaux

  9. proxy-Radius • Remote Authentification Dial In User Service est un protocole utilisé par des machines pour authentifier un utilisateur d'un service ou remonter des informations relatives à cet utilisateur (volume de trafic, temps de connexion, ...). Par extension, on parle de serveur ou de proxy Radius pour parler de serveur ou de proxy utilisant le protocole Radius pour dialoguer. • Entre FAI et RAN (BAS/NAS), le proxy effectue le lien entre le réseau et les services. Il assure d'une part la mutualisation du réseau (masquage des types d'équipement et aiguillage des demandes de connexion vers les bons FAI) et d'autre part la livraison du bon type de connexion (fourniture au BAS des paramètres de connexion propres au client - exemple : débit de l'accès ADSL, durée de la connexion.). • En 5 ans, la capacité de traitement des proxy Radius est passée de 120 000 sessions simultanées à 1,75 millions pour traiter 5 millions de connexions jour. Son évolution technique a permis la réalisation d'offres diverses allant de l'authentification Radius au multi nom de domaine.

  10. NAS/PAS/NAT/PAT/EAS/LNS • Network Access Server:Cet équipement de bordure d'un réseau IP est chargé de recevoir les accès téléphoniques ou ADSL. • Plate-forme d'Accès aux Services : C’est un équipement transmettant les requêtes d'authentification des utilisateurs ADSL venant des BAS vers les serveurs d'authentification des FAI (fonction du proxy Radius). • Equipement d'Accès aux Services : il assure l'adaptation des flux du Client au support de transmission. Il dispose d'une interface Fast Ethernet ou Giga Ethernet côté Client. • Network Adress Translation : correspondance entre IP interne et externe • Port Adress Translation : correspondance entre port interne et externe • L2TP Network Server : crée un tunnel de communication sécurisé entre le client et son FAI.

  11. Connexion d'un internaute • Représentation des principaux échanges nécessaires à la connexion de l 'internaute (cas d 'un client ADSL) : • initialisation de la connexion client vers BAS • demande d 'authentification vers Proxy (quel FAI ? Quel service?) • le Proxy fait suivre la demande au serveur radius du FAI concerné • le FAI accepte ou non la connexion • le proxy envoie les paramètres de connexion au BAS • le BAS établit un Tunnel avec le FAI • en fin de session, un ticket de comptage est envoyé au proxy pour permettre la facturation des FAI

  12. Animation Monde IP
