  1. Ringkasan Nur Ahmad Husin

  2. Pengantar Fakta Konsep Ringkasan Latihan Asesmen Pengantar

  3. Fakta Pengantar Konsep Ringkasan Latihan Asesmen Fakta

  4. Konsep Pengantar Fakta Ringkasan Latihan Asesmen Konsep Prosedur perhitungan tulangan geser

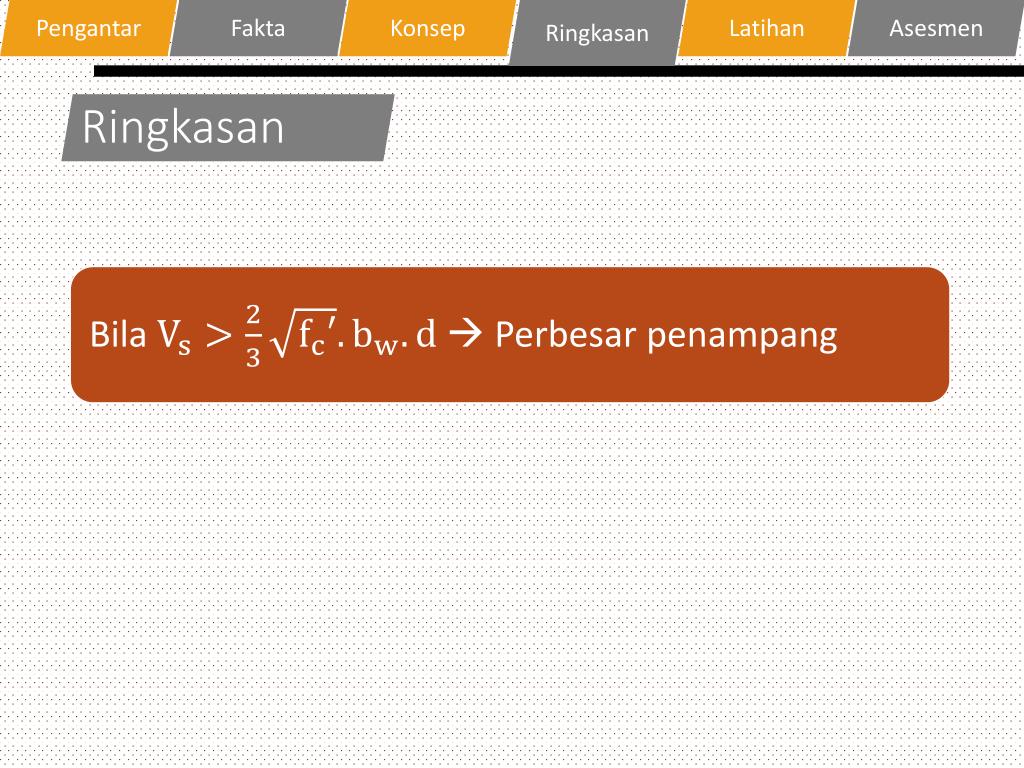

  5. Pengantar Fakta Konsep Ringkasan Latihan Asesmen Ringkasan

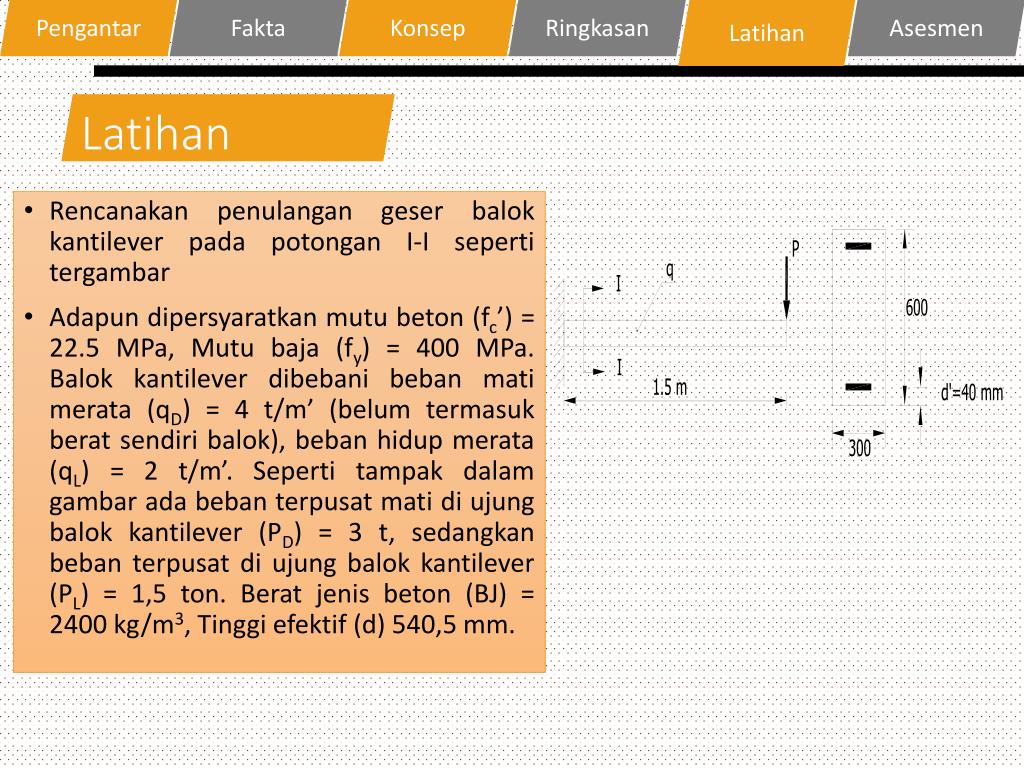

  6. Latihan Pengantar Fakta Konsep Ringkasan Asesmen Latihan • Rencanakan penulangan geser balok kantilever pada potongan I-I seperti tergambar • Adapun dipersyaratkan mutu beton (fc’) = 22.5 MPa, Mutu baja (fy) = 400 MPa. Balok kantilever dibebani beban mati merata (qD) = 4 t/m’ (belum termasuk berat sendiri balok), beban hidup merata (qL) = 2 t/m’. Seperti tampak dalam gambar ada beban terpusat mati di ujung balok kantilever (PD) = 3 t, sedangkan beban terpusat di ujung balok kantilever (PL) = 1,5 ton. Berat jenis beton (BJ) = 2400 kg/m3, Tinggi efektif (d) 540,5 mm.

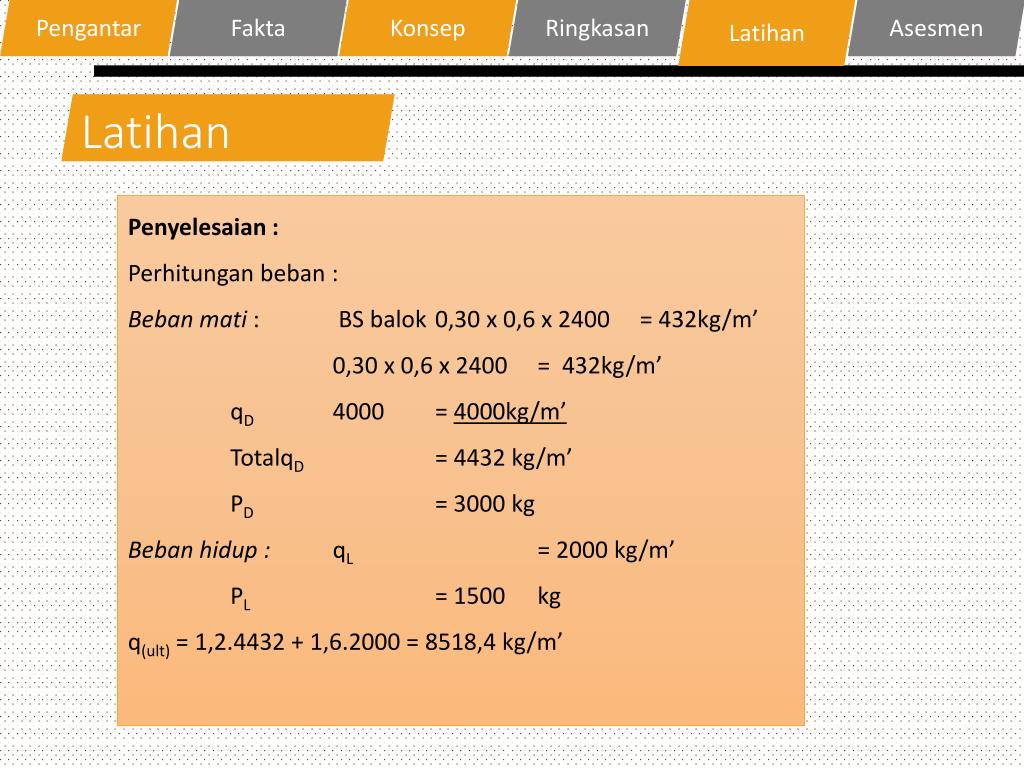

  7. Latihan Pengantar Fakta Konsep Ringkasan Asesmen Latihan Penyelesaian : Perhitungan beban : Beban mati : BS balok 0,30 x 0,6 x 2400 = 432kg/m’ 0,30 x 0,6 x 2400 = 432kg/m’ qD 4000 = 4000kg/m’ TotalqD = 4432 kg/m’ PD = 3000 kg Beban hidup :qL = 2000 kg/m’ PL = 1500 kg q(ult) = 1,2.4432 + 1,6.2000 = 8518,4 kg/m’

  8. Latihan Pengantar Fakta Konsep Ringkasan Asesmen Latihan Perhitungan gayageser : V(ult) = 8518,4 x 1,5 = 12777,6 kg = 3000 x 1,2 = 3600 kg = 1500 x1,6 = 2400 kg V(ult) = 18777,6 kg = 187776 N

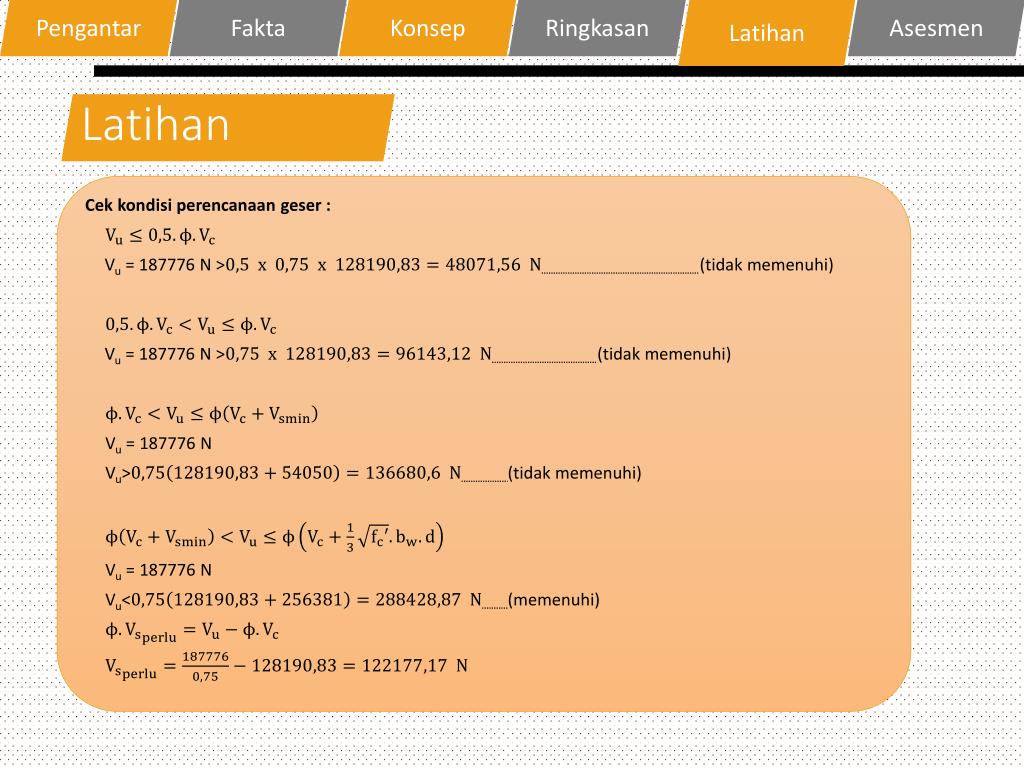

  9. Latihan Pengantar Fakta Konsep Ringkasan Asesmen Latihan Cek kondisi perencanaan geser : Vu = 187776 N >(tidak memenuhi) Vu = 187776 N >(tidak memenuhi) Vu = 187776 N Vu>(tidak memenuhi) Vu = 187776 N Vu<(memenuhi)

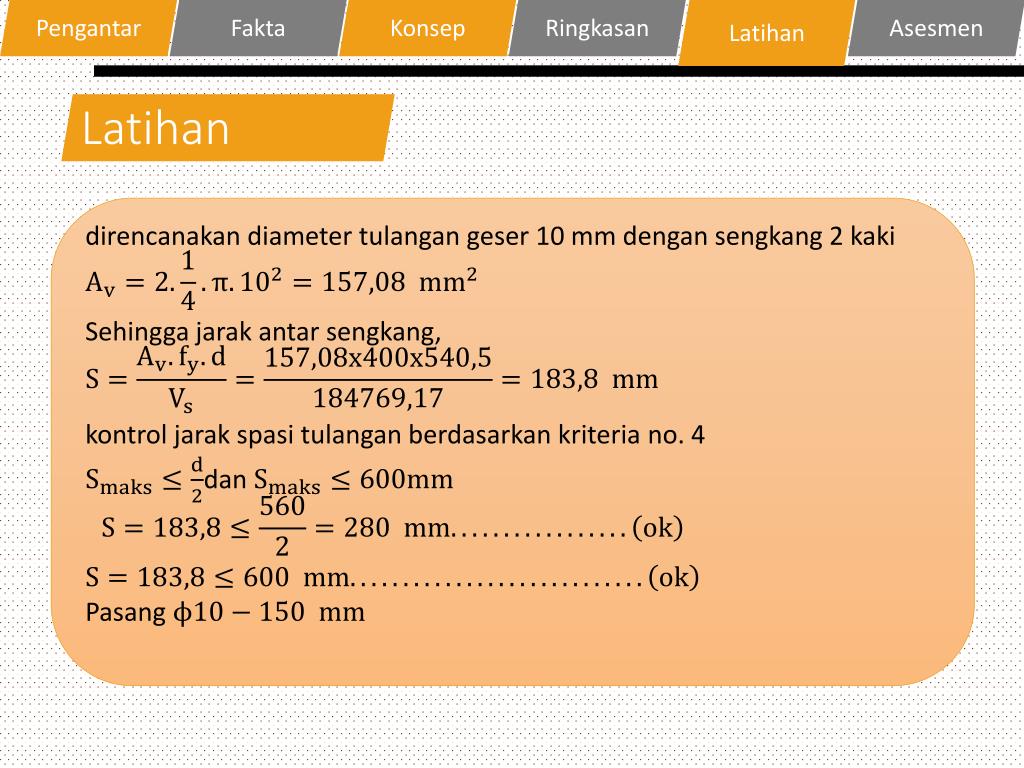

  10. Latihan Pengantar Fakta Konsep Ringkasan Asesmen Latihan direncanakan diameter tulangan geser 10 mm dengan sengkang 2 kaki Sehingga jarak antar sengkang, kontrol jarak spasi tulangan berdasarkan kriteria no. 4 dan Pasang

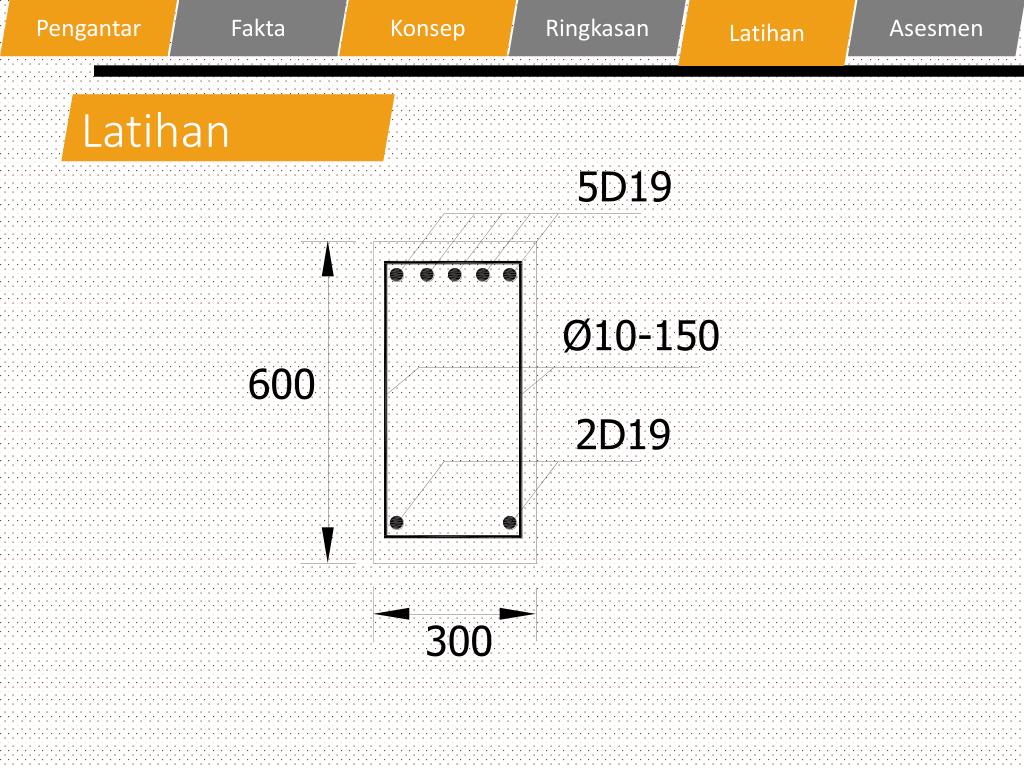

  11. Latihan Pengantar Fakta Konsep Ringkasan Asesmen Latihan

  12. Asesmen Pengantar Fakta Konsep Ringkasan Latihan Asesmen
