  1. Wykład 8 Henryk Adrian

  2. Hartowność stali • Definicja hartowności • Czynniki wpływające na hartowność stali • Parametry hartowności • Metody oceny hartowności • Metoda przełomów • Metoda krzywych „U” • Metoda Jominy’ego • Metoda analityczna Grossmanna

  3. Hartowność zdolność stali do tworzenia struktury martenzytycznej, czyli do utwardzania się w głąb przekroju przy oziębianiu od temperatury krytycznej • Parametry hartowności • Średnica krytyczna, Dkr największa średnica pręta hartującego się na wskroś (50% martenzytu w rdzeniu) w ośrodku o danej intensywności chłodzenia, H • Idealna średnica krytyczna, Di największa średnica pręta hartującego się na wskroś (50% martenzytu w rdzeniu) w idealnym ośrodku o intensywności chłodzenia, H= • Szybkośc krytyczna chłodzenia, vkr • Głębokość warstwy zahartowanej • Inne pojęcia: • Współczynnik intensywności chłodzenia, H – określa cechę ośrodka oziębiającego

  4. . Korelacja szybkości chłodzenia próbki Jominy i osiowej części przekroju prętów chłodzonych w ośrodkach o różnej intensywności chłodzenia

  5. Czynniki wpływające na hartowność • Skład chemiczny stali – wszystkie pierwiastki rozpuszczone w austenicie – za wyjątkiem kobaltu – podwyższają hartowność stali bo wpływają na wykres CTP stali. Przesuwają w prawo (do dłuższych czasów) krzywe przemian dyfuzyjnych. Ponadto pierwiastki węglikotwórcze zmieniają kształt wykresu: przesuwają do wyższych temperatur przemianę perlityczną i obniżają zakres temperatur przemiany bainitycznej.

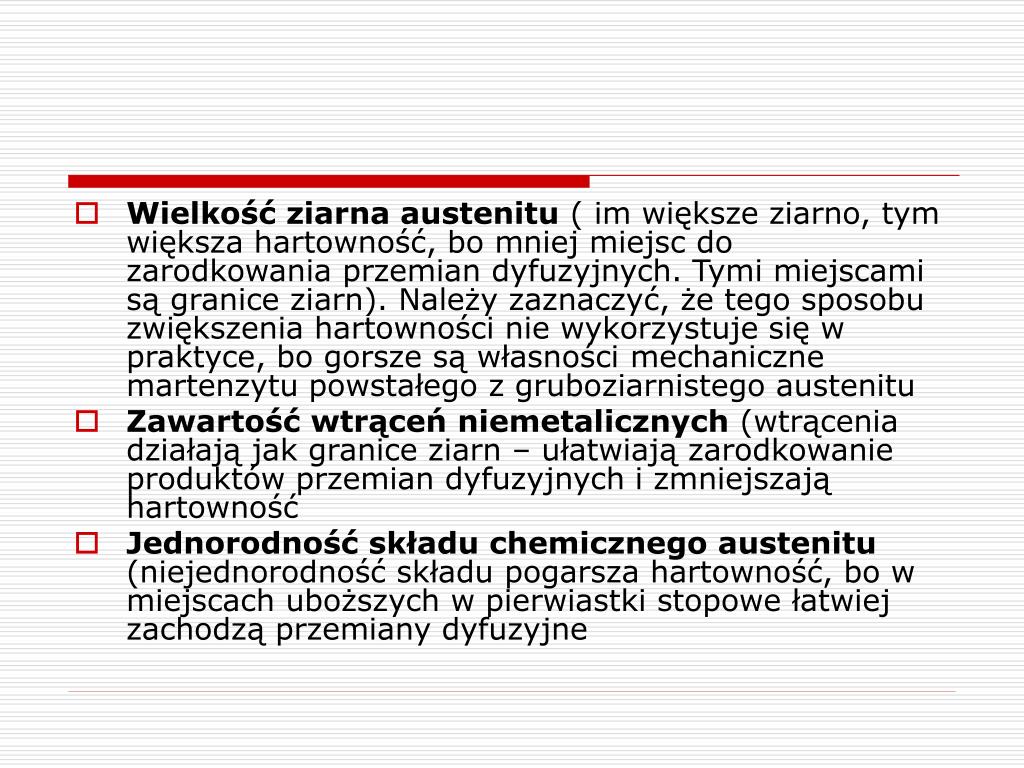

  6. Wielkość ziarna austenitu ( im większe ziarno, tym większa hartowność, bo mniej miejsc do zarodkowania przemian dyfuzyjnych. Tymi miejscami są granice ziarn). Należy zaznaczyć, że tego sposobu zwiększenia hartowności nie wykorzystuje się w praktyce, bo gorsze są własności mechaniczne martenzytu powstałego z gruboziarnistego austenitu • Zawartość wtrąceń niemetalicznych (wtrącenia działają jak granice ziarn – ułatwiają zarodkowanie produktów przemian dyfuzyjnych i zmniejszają hartowność • Jednorodność składu chemicznego austenitu (niejednorodność składu pogarsza hartowność, bo w miejscach uboższych w pierwiastki stopowe łatwiej zachodzą przemiany dyfuzyjne

  7. Metody oceny hartowności • Metoda P-F (Shepherd 1934) Obserwacja przełomu próbki zahartowanej w 10% roztworze NaCl: cztery próbki o średnicach 19 mm z naciętym karbem po hartowaniu w temperaturach 790, 815, 840 i 870oC łamie się i określa głębokość zahartowania oraz wielkośc ziarna na podstawie porównania z kompletem wzorców skali Jernkontoret obecnie stosuje się do badania hartowności stali węglowych narzędziowych

  8. Metoda krzywych „U” (Bain, Grossmann)

  9. Metoda Jominy

  10. Zależność v_700=f(l)

  11. . Dane do obliczenia idealnej średnicy krytycznej metodą hartowania od czoła

  12. Zależność Di=f(lk)

  13. Dane do określenia średnicy krytycznej dla różnych ośrodków na podstawie znajomości idealnej średnicy krytycznej

  14. Dane do obliczanie idealnej średnicy krytycznej metodą Grossmanna

  15. Stale średniowęglowe

  16. Stale średniowęglowe

  17. Dane Grossmanna

  18. Stale niskowęglowe

  19. Stale średniowęglowe

  20. Do

  21. Metoda obliczania krzywej hartowności

  22. Pasmo hartowności • Ze względu na rozrzut składu chemicznego, wielkości ziarna, temperatury hartowania stal charakteryzuje pasmo hartowności

  23. Krzywe hartowności umożliwiają konstruktorowi porównanie i dobór gatunków stali z uwzględnieniem przydatności do obróbki cieplnej i wymaganej hartowności przy najmniejszych kosztach (stale o reglamentowanej hartowności). • Wprowadzenie stali o reglamentowanej hartowności zapewnia jednolitość produkcji, zmniejsza wybraki, przy obróbce cieplnej, ułatwia zamienność gatunków dzięki znanym parametrom hartowności

  24. III Dane do określenia krzywej „U” na podstawie krzywej hartowności
