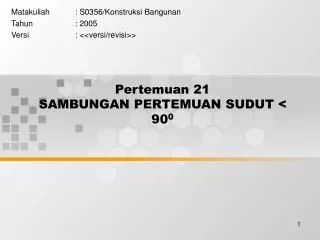

Pertemuan 21 SAMBUNGAN PERTEMUAN SUDUT < 90 0. Matakuliah : S0356/Konstruksi Bangunan Tahun : 2005 Versi : <<versi/revisi>>. Learning Outcomes. Pada akhir pertemuan ini, diharapkan : Mahasiswa dapat menjelaskan detail sambungan komponen bangunan berupa kayu yang membentuk sudut bukan siku

maeve
Download Presentation

Pertemuan 21 SAMBUNGAN PERTEMUAN SUDUT < 90 0

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Pertemuan 21SAMBUNGAN PERTEMUAN SUDUT < 900 Matakuliah : S0356/Konstruksi Bangunan Tahun : 2005 Versi : <<versi/revisi>>

  2. Learning Outcomes Pada akhir pertemuan ini, diharapkan : • Mahasiswa dapat menjelaskan detail sambungan komponen bangunan berupa kayu yang membentuk sudut bukan siku • Mahasiswa dapat menghasilkan gambar hubungan kayu sudut < 90 derajat dan menyilang

  3. Outline Materi • Materi 1: Sambungan Pertemuan sudut < 900 • Materi 2: Sambungan Silang • Materi 3: Sambungan Pengunci • Materi 4: Sambungan Papan

  4. Sambungan Pertemuan Sudut < 900 Sambungan dengan pen purus Sambungan takikan setengah ekor burung

  5. Sambungan Silang Sambungan takikan Sambungan takikan dengan dada bergigi

  6. Sambungan dengan pen purus Sambungan dengan ekor burung

  7. Sambungan takikan lurus Sambungan dengan takikan muka tidak rata

  8. Sambungan dengan Pengunci SBL tekan dengan SP di atas SBM tekan dengan SP di atas

  9. SBL tarik dengan SP di atas SBM tarik dengan SP di atas

  10. SBL dengan SP di bawah SBM dengan SP di bawah

  11. SBL tarik dengan SP di bawah SBM tarik dengan SP di bawah

  12. SBL tekan dengan SP atas & bawah SBL tarik dengan SP atas & bawah

  13. SBM tarik dengan SP atas & bawah SBL tekan dengan pengunci kanan + kiri

  14. SBM tekan dengan pengunci kanan + kiri

  15. Sambungan Papan Sambungan papan dengan pengisi Sambungan papan lubang dan pen

  16. Sambungan dengan perkuatan paku Sambungan dengan perkuatan skrup

  17. Sambungan rabat (dinding luar)
