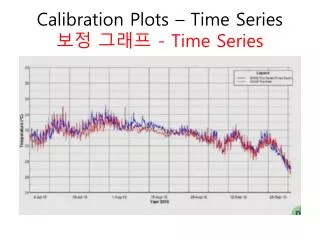

  1. Calibration Plots – Time Series보정 그래프 - Time Series

  2. Calibration Plots – Correlation보정 그래프 - 상관관계

  3. Calibration Plots – Vertical Profiles보정 그래프 – 수직 단면도

  4. Calibration Plots – 2D Overlays보정 그래프 - 2D Overlays

  5. 2D Plan View • 2D 평면 관점 • 2D Vertical Slice • 2D 수직 부분 • Time Series • 타임 시리즈 • Model Results Visualization • 모형 결과의 시각화

  6. ViewPlan – Visual ProcessingViewPlan– 시각적 처리 • ViewPlan allows 2D Plan View visual processing of a wide range of pre- and post- model run options including: • ViewPlan는 광범위한사전 및 사후 모형실행 옵션들을 포함하는 2D 평면 관점시각적처리를 허락한다 • Cell Indices, Cell Map, • 세포 지수, 세포 지도 • Bottom Elevation, Water Levels, • 하단 고도, 수위 • Boundary Condition Locations and Time Series • 경계 조건의 위치와 타임 시리즈 • Velocities, Sediment Bed, Bed Heat • 속도, 침전물 지층, 지층 온도 • Water Column, Diagenesis • 물 칼럼, 속성작용 • Vegetation Map • 초목 지도 • Wave Parameters • 웨이브 매개변수 • Fixed Parameters and Model Metrics • 고정 매개변수와 모형 메트릭

  7. EE7 2D Plan ViewEE7 2D 평면 관점

  8. 2D Plan View – Salinity2D 평면 관점 - 염도

  9. Vertical Profile Location수직적 단면 위치

  10. Salinity – Profile염도 - 단면도

  11. Wind Generated Waves바람 생성된 파도

  12. Age of Water – Reservoir물의 시기 - 저수지

  13. Sediment Transport퇴적물 이동 • State variables : Any number of user defined classes: • 상태 변수 : 사용자 정의된 계급의 수 • Cohesives • 응집성 • Non-Cohesives • 비응집성 • Simple to complex sediment bed configurations • 복잡한 퇴적물 침대 구성을 간단하게 • Deposition & bottom stress dependent • 침적 & 의존하는 중점 아래 • Erosion/Resuspension • 침식/재부유 • Suspended & bed load transport • 부유 & 지층 하중 이동 • Bed morphology • 지층 형태학 • External/Internal wave induced bed shear • 외인적인/내부 파 유도 지층전단 • TSS feedback to solar radiation penetration for heat, water quality and macrophytes • 열, 수질과 해조류위한 태양 방사선 침투 TSS 피드백

  14. Sediment Bed GUI퇴적물 지층 GUI

  15. Sediment Core Editing퇴적물 핵심 편집
