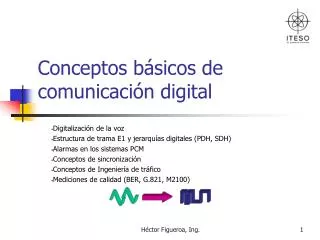

  1. Conceptos básicos de comunicación digital Digitalización de la voz Estructura de trama E1 y jerarquías digitales (PDH, SDH) Alarmas en los sistemas PCM Conceptos de sincronización Conceptos de Ingeniería de tráfico Mediciones de calidad (BER, G.821, M2100) Héctor Figueroa, Ing.

  2. Pulse Code Modulation Consiste en representar las muestras instantaneas de una señal analógica mediante palabras digitales en un tren de impulsos en serie 10011000110101 Héctor Figueroa, Ing.

  3. Elementos del PCM Filtrado Muestreo Cuantificación Codificación Transmisor Medio 10110001110011100 Decodificación Filtrado Receptor Héctor Figueroa, Ing.

  4. Filtrado Héctor Figueroa, Ing.

  5. Teorema de Muestreo • Cualquier señal analógica limitada en banda puede ser representada por muestras, siempre y cuando las muestras sean tomadas a una frecuencia 2 veces la frecuencia máxima de la señal. Nyquist Héctor Figueroa, Ing.

  6. Muestreo Héctor Figueroa, Ing.

  7. Modulación PAM FSK PM AM Proceso mediante el cual se varía una propiedad o parámetro de una señal en proporción a una segunda señal. FM QAM QPSK Héctor Figueroa, Ing.

  8. Espacio Entre Muestras f (t) 1 1 / Fs = 1/8000 Hz = 125 ms Héctor Figueroa, Ing.

  9. Cuantización Héctor Figueroa, Ing.

  10. Valor de la Muestra Valor Predeterminado Error 9.8 10 2% 0.8 1 20% Error de Cuantización Héctor Figueroa, Ing.

  11. Ley de Cuantización Héctor Figueroa, Ing.

  12. Codificación Héctor Figueroa, Ing.

  13. Finalmente si se tienen 8000 muestras por segundo y 8 bits por muestra tenemos Velocidad del Canal = 8000 muestra/seg x 8 Bits/muestra = 64,000Bits/seg. Velocidad del canal Héctor Figueroa, Ing.

  14. TDM (Time Division Multiplexing) Es la intercalación en el tiempo de muestras de diferentes fuentes de tal forma que la información de todas sea transmitida en serie sobre un mismo canal de comunicación. Es el método de combinar diversas señales muestreadas en una secuencia definida ¿Qué es TDM? Héctor Figueroa, Ing.

  15. Multiplexaje de señales Héctor Figueroa, Ing.

  16. ¿cuántas señales? Norma Americana 24 señales Norma Europea 30 señales + 2 de control = 32 x 64,000 bps = 2.048 Mbps Capacidad conocida como E1 Héctor Figueroa, Ing.

  17. 0 1 15 16 17 30 31 Sincronía y control Información Señalización Información Estructura de Trama 8 Bits 8 Bits 8 Bits 8 Bits 8 Bits 8 Bits 8 Bits 31 CANAL - - - - - - - - 16 17 15 0 30 1 Héctor Figueroa, Ing.

  18. Multitrama Héctor Figueroa, Ing.

  19. PDH (Jerarquía Digital Plesincrona) Héctor Figueroa, Ing.

  20. Códigos de línea Binarios Héctor Figueroa, Ing.

  21. Códigos de línea terciarios Héctor Figueroa, Ing.

  22. Recomendación G703 Héctor Figueroa, Ing.

  23. ALARMAS EN LOS SISTEMAS PCM 1No señal Este evento se da cuando existe una ausencia total de señal o cuando se tiene una atenuación tan grande que el voltaje que nominalmente debe ser de + 2.37v está por debajo de lo permitido. A veces esto se debe a malos contactos, conectores deficientes, cables dañados, etc. 2AIS Señal de indicación de alarma (Alarm Indication Signal), Consiste en generar una señal compuesta de puros “1”s. Es decir carente de estructura de trama y esto ocurre normalmente cuando hay problema con los equipos de transmisión. 3Deslizamiento (SLIP) Se presenta cuando hay problemas de sincronía. Esto quiere decir que los equipos que se están interconectando manejan diferente sincronización. Héctor Figueroa, Ing.

  24. ALARMAS EN LOS SISTEMAS PCM (CONT.) 4Pérdida de sincronía de trama Esta se presenta, cuando aunque hay presencia de señal, no se puede identificar la FAS. 5 Pérdida de sincronía de multitrama Igual que la anterior pero para la MFAS 6Alarma remota de trama Cuando el bit A de la NFAS está en estado alto (A=1). 7 Alarma remota de multitrama Esta se indica en el bit 6 del intervalo de tiempo 16 de la trama 0, o bit 2 de la NMFAS con indicación de estado alto. Héctor Figueroa, Ing.

  25. Sincronización Operación Síncrona Maestro-Esclavo Externa Operación Plesiócrona Héctor Figueroa, Ing.

  26. Estrato1 Reloj maestro Estrato2 Enlace Físico Fuente Primaria Estrato3 Fuente secundaria Estrato4 Sincronización (cont.) Héctor Figueroa, Ing.

  27. Estrato Precisión Mínima Estabilidad Mínima Rango de Amarre 1 + 1x 10 -11 No aplica Ninguna 2 + 1.6 x10-8 (+ 0.033Hz a 2M) 1x10-10/día + 1.6 x10-8 3 + 4.6x10-6 (+ 9.42Hz a 2M) 3.7x10-7/día + 4.6 x 10-6 4 + 32x10-6 (+ 65Hz a 2M) No aplica + 32x10-6 Sincronización (cont.) Héctor Figueroa, Ing.

  28. Fundamentos de Ingeniería de Tráfico TELCEL Telmex UNEFON Interconexión . . . ¿Cuántas troncales requiero? IUSACEL Héctor Figueroa, Ing.

  29. Hora pico Héctor Figueroa, Ing.

  30. Intensidad de trafico A=C x T A: Intensidad de tráfico C: Número de llamadas en la hora pico T: Tiempo promedio de retención de cada llamada La intensidad de tráfico se mide en erlangs Héctor Figueroa, Ing.

  31. GOS (Grade of service) Porcentaje de llamadas que recibirán tono de ocupado. Un valor típico es 2% Con la Intensidad de tráfico y el GOS se recurre a las tablas de Erlang y se encuentra el número de troncales ¿cuántas troncales? Héctor Figueroa, Ing.

  32. BER Bit Error Rate Valores típicos para enlaces de microondas son 1x10-6 Pruebas de Enlaces digitales Tx Equipo de Tx Equipo de Tx Loopback Medio de Transmisión Rx Equipo de prueba Héctor Figueroa, Ing.
